Celodřevěný konstrukční systém pro pasivní domy

Autor: Ing. Zbyněk Šrůtek Zdroj: Stavebnictví a interiér 10/2009 Fotografie: Archiv firmy Kontakt: KASPER CZ s.r.o.

Firma KASPER CZ s.r.o. již přes patnáct let působí na trhu v oblasti návrhu a výroby nosných dřevěných konstrukcí především v technologii styčníkové desky s prolisovanými trny. Kvalitní technické zázemí firmy s mnohaletou zkušeností společně s nejmodernějším novým provozem v ČR pro výše zmíněnou technologii jí umožňuje nacházet nové konstrukční cesty pro stále více populárnější dřevostavby, které nabízí velký potenciál v oblasti energetických úspor, minimalizace emisí CO2, omezení těžby neobnovitelných surovin a s ní spojených negativních vlivů na krajinu, snížení hmotnosti budov a následné dopravy a skládkování stavebního odpadu.

V letošním roce se podařilo společnosti KASPER CZ s.r.o. vyvinout a zrealizovat nový nosný celodřevěný konstrukční systém pro bytové domy v pasivním standardu, který primárně zajišťuje statické požadavky, ale současně nabízí vynikající řešení pro stavebně-fyzikální problematiku.

Princip obvodové stěny

Nový stavební systém využívá principu difúzně otevřené obvodové stěny. Stěnový prvek, je sestaven z rovnopasých dřevěných příhradových prvků, které se umísťují převážně v roztečích 625 mm a jsou z vnitřní strany jednostranně opláštěny deskovým materiálem OSB. Výška (tl. stěny) rovnopasého stěnového prvku není omezená a je přímo závislá na požadavcích tepelně-technického výpočtu. Svislé sloupky na jednotlivých stranách plní statické požadavky celé stavby a současně tvoří nosný podklad pro další vrstvy na vnějším a vnitřním líci stěny. Vzájemné propojení sloupků je zajištěno dřevěnými šikmými diagonálami.

Ačkoliv dřevo má výborné tepelně izolační vlastnosti, je v sendvičové konstrukci dřevostavby nejslabším článkem tepelně izolační obálky. Konstrukce firmy KASPER CZ s.r.o. využívá principu šikmé diagonály, které vylučují místa s kolmým průchodem dřevěného prvku na rovinu stěny, ve kterých by docházelo k nejvýraznějším tepelným ztrátám.

Zvýšení statické únosnosti

Vzájemné propojení dvojice sloupků diagonálou významným způsobem zvyšují statickou únosnost stěnového prvku namáhaného vodorovným zatížením především od větru. To umožňuje systém využít i pro konstrukce s požadavkem na větší konstrukční výšku stěny (obvodové stěny hal, tělocvičen, administrativních budov atd.) – vysoká ohybová tuhost při zachování minimalizace tepelných mostů.

Dřevěné příhradové sloupky jsou v patě a ve zhlaví provázány opět rovnopasým příhradovým prvkem, který je navržen se stejnou filozofií jako svislý prvek. Sestavená kostra je jednostranně opláštěna OSB deskou, která plní především funkci stěnového ztužidla (smyková tuhost) a současně v sendvičové konstrukci plní funkci parobrzdy.

Variabilní skladby

Základní nosná kostra, kterou vyrábí a dodává firma KASPER CZ s.r.o. nabízí projektantům variabilní návrh dalších skladeb obvodové stěny, které musí splňovat tepelně-technické a požární požadavky. Prostor vymezený dřevěnou kostrou, je vyplněn tepelnou izolací (např. technologií foukání minerální nebo celulózové izolace). Na vnějším líci je možné umístit kontaktní zateplovací systém nebo fasádu s provětrávanou vzduchovou mezerou, na vnitřní straně předstěnu s rozvody elektroinstalací a TZB.

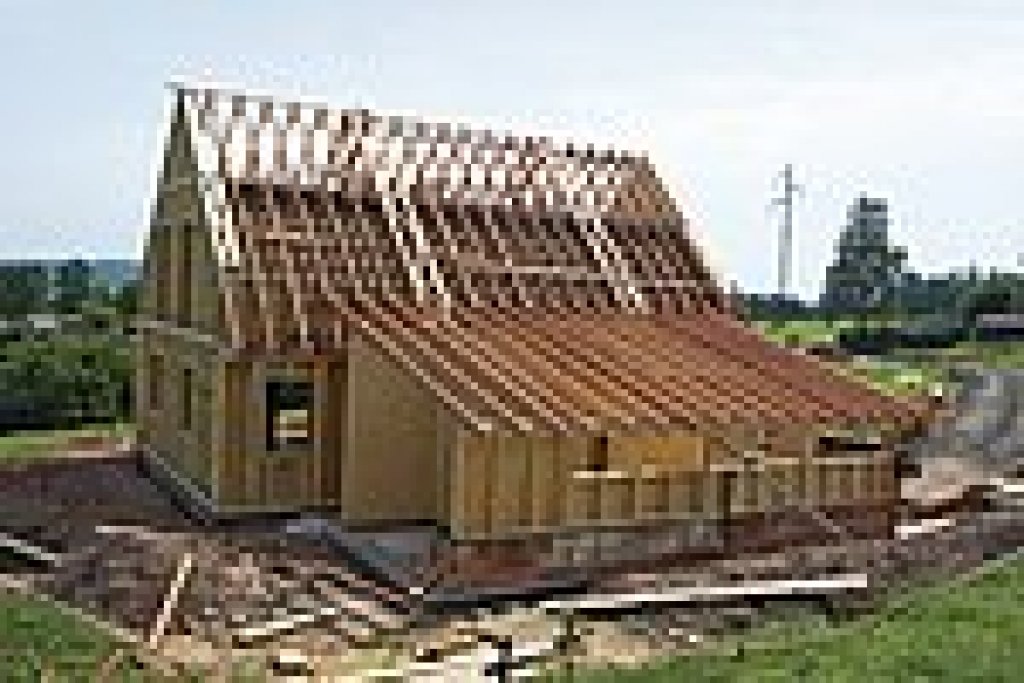

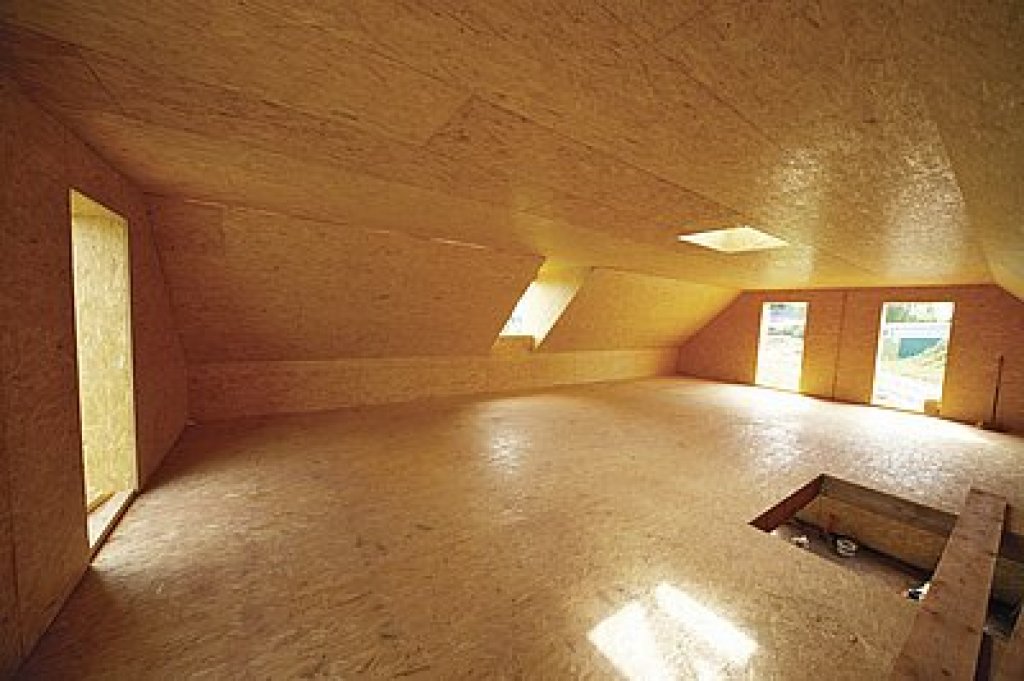

Konstrukční systém stěny je doplněn o systémové řešení obytného podkroví, kde jsou opět využity dřevěné nosné prvky spojené ocelovými styčníkovými deskami – obytný vazník. Celý objekt má tak po celém obvodu zajištěnou kontinuální tepelně-izolační obálku s propracovaným systémem detailů, které se výrazným způsobem podílejí na zajištění dostatečné vzduchotěsnosti a správné funkci základního souvrství objektu.

Použitá technologie styčníkové desky v kombinaci s průmyslovou výrobou ucelených stěnových dílů nového systému přináší především výrazné časové a finanční úspory při zachování vysokého technického standardu pro stavby 21. století. Společnost KASPER CZ s.r.o. nabízí všem zájemcům o nový stavební systém zdarma odborné poradenství společně s vypracováním konstrukčně statického návrhu pro konkrétní projekty.

Kontakty:
KASPER CZ s.r.o.
Ječná 550, 541 03 Trutnov
Tel.: +420 499 827 300
Fax: +420 499 827 301
E-mail: infokaspercz.cz
http://www.kaspercz.cz
(aktualizace kontaktu: 19. 3. 2010)
