Domácí datová síť LexCom Home™

V dnešní době se v oblasti informačních technologií budují širokopásmové datové sítě pro připojení k internetu, pro telekomunikační služby a pro přístup k televiznímu a rádiovému vysílání. Rozvod těchto signálů v domácnosti tak, aby každý její člen mohl plně využívat všech možností, zprostředkovává domácí síť.

Prodejem komponent pro domácí i páteřní sítě se zabývá společnost Lexel - Electric. Ta nabízí strukturovanou domácí síť LexCom Home™, která získala na letošním mezinárodním veletrhu Amper cenu Zlatý Amper 2003.

Síť LexCom Home™

Dnes je zcela běžné mít v každé místnosti několik vypínačů a zásuvek nízkého napětí. K tomuto standardu budou brzy patřit výstupy sítě s vysokou přenosovou rychlostí, ke kterým bude možné připojit domácí elektronické přístroje.

LexCom HomeTM je domácí síť pro přenos dat, televizního, rozhlasového a telefonního signálu, ale i videosignálu, hudebního signálu nebo signálu ze satelitního přijímače. Je napojena na venkovní páteřní síť a přenáší signály do jednotlivých místností v objektu.

V síti LexCom Home™ je velmi jednoduché přizpůsobit rozmístění telefonů, faxů, TV a jiných komunikačních zařízení v domácnosti podle požadavků jejích členů. Tato síť dovoluje jednotlivé přístroje libovolně mezi sebou sdílet, přemísťovat a opět připojit, nové přístroje přidávat, dálkově ovládat apod.

Síť LexCom Home™ splňuje současné, ale i předpokládané budoucí požadavky na datové sítě, je rozšiřitelná a je schopna pracovat i se staršími systémy.

Strukturovaná síť LexCom Home™ sdružuje dva dosud odloučené systémy – TV rozvod a telekomunikační síť – do jednoho systému, který zároveň slouží jako síť pro přenos dat. Dříve nemyslitelný přenos signálů televizního pásma v datové síti umožňuje výkonná strukturovaná kabeláž pracující na nosné frekvenci do 1 GHz, s přenosem dat kategorie 6 a třídy E. Design a barvu datových zásuvek lze volit a přizpůsobovat interiéru.

Struktura domácí sítě

Stejně jako má rozvod elektřiny svůj rozvaděč s jističi, tak i síť LexCom Home™ má svůj hlavní rozvaděč (distribuční centrum). Do tohoto rozvaděče jsou napojeny vnější zdroje signálů - telefonní linka, pevná linka, kabelová televize, případně svod od tradiční střešní antény. Zároveň jsou zde napojeny tzv. vnitřní zdroje signálů – zařízení DVD, satelitní přijímač, video, kamerový systém, PC nebo domácí telefon. Tyto vstupní signály jsou přivedeny do vstupních konektorů modulů.

Pasivní nebo aktivní moduly slouží pro další případné zpracování a distribuci těchto signálů. Z výstupních konektorů těchto modulů je signál přepojen pomocí krátkých propojovacích kabelů na tzv. patch modul, na němž jsou již příslušné výstupy - konektory, které jsou propojeny se všemi zásuvkami v bytě nebo rodinném domě. Skříňka rozvaděče se umísťuje většinou ve vstupní hale domu nebo předsíni bytu.

Všechny druhy signálů jsou z rozvaděče přiváděny k datovým zásuvkám v jednotlivých místnostech pomocí jediného typu kabelu. Nezáleží přitom na druhu signálu a na jeho zdroji – zda signál přichází zvenčí kabelem z optických vláken, koaxiálním kabelem, telefonním kabelem nebo bezdrátově.

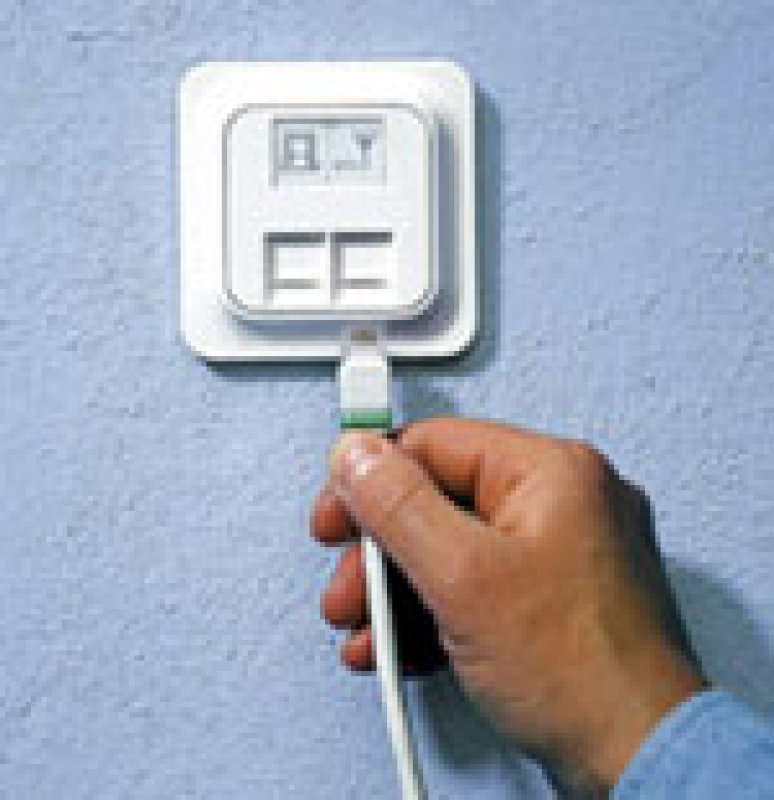

V každé místnosti je dále zabudováno několik standardních datových zásuvek. Výstupní konektory v zásuvkách jsou stejné pro všechny prvky v systému, takže do každého výstupu lze zapojit jakýkoliv přístroj v domácnosti – TV, video, rádio, telefon, PC, fax, tiskárnu, atd.

Připojovací kabely slouží k připojení určitého zařízení ke kterékoliv datové zásuvce v kterékoliv místnosti. Používají se tři typy připojovacích kabelů. Na jednom konci mají všechny stejný datový konektor do datové zásuvky LexCom a na druhém konci příslušný konektor pro dané zařízení (telefon, TV, data). Připojovací kabel se přemísťuje podle potřeby od jedné datové zásuvky ke druhé spolu s přístrojem. Kabely jsou součástí dodávky systému LexCom Home™.

Variabilita sítě LexCom HomeTM

Výhodou identických datových zásuvek je snadná změna jejich funkce, kterou si uživatel určuje sám. Změna funkce se provede jednoduchým přepojením propojovacího kabelu mezi výstupem zásuvky a příslušným modulem v rozvaděči (obr. 2). Díky jeho logickému rozvržení je to velmi jednoduché, rychlé a bezpečné. Každá datová zásuvka v místnosti je označena symbolem nebo číslem. Stejně je označen i příslušný vývod na patch modulu v rozvaděči.

Společnost Lexel Group

Lexel Group patří mezi přední evropské dodavatele instalačních řešení v oboru elektrických, telekomunikačních a datových sítí a v oboru řídicích aplikací se zvláštním zřetelem na tzv. inteligentní budovy – budovy vybavené technologií poskytující vysokou úroveň pohodlí, hospodárnosti a bezpečnosti. Pod značkou Lexel se skrývá široká škála produktů od přepínačů, zásuvek, instalačních materiálů a instalačních systémů pro vedení kabelů až po bezpečnostní systémy nebo systémy a software pro řízení provozu a ovládání funkcí budov.

Vlastníkem společnosti Lexel Group je společnost Schneider Electric, se sídlem ve Francii a ředitelstvím ve Stockholmu.

Společnost Lexel - Electric, a.s., působí na našem trhu již od roku 1995, kdy pod názvem Lexel Amperie, s.r.o., dovážela elektroinstalační produkty polských dodavatelů. V roce 1997 se společnost transformovala v Lexel-Amperie, a.s., s účastí zahraničního kapitálu firmy Lexel Group. V roce 2001 změnila společnost Lexel-Amperie, a.s., svůj název na Lexel - Electric, a.s., a stala se pevnou součástí nadnárodního koncernu Lexel Group.
