Efektivně vytápět i větrat

Autor: Ing. Jiří Vrba Zdroj: Stavebnictví a interiér 12/2007 Fotografie: Archiv firmy Kontakt: Schiedel s.r.o.

Mít v domě stále čerstvý vzduch, aniž byste museli otevírat okna? Větrat, a neztrácet při tom zbytečně teplo? Díky novince firmy Schiedel, systému řízeného větrání Schiedel AERA, to jde. Systém, který průběžně větrá v závislosti na vlhkosti v místnostech, je určen pro novostavby a řeší základní problém izolovaných domů.

Ty jsou pro svou neprůvzdušnost sice odolné proti tepelným ztrátám, ale také zabraňují přirozené cirkulaci vzduchu, která odčerpává vydýchaný vzduch z místností a přináší dovnitř čerstvý. V těsných místnostech bez větracího systému se hromadí CO₂, jehož vyšší koncentrace působí neblaze na lidské zdraví.

Řízený systém AERA je chytrý a jednoduchý systém nenáročný na energie, který větrá tam, kde je to třeba, a tehdy, když je to třeba. Jedná se o tzv. hybridní způsob větrání, při kterém se přivádí čerstvý vzduch do objektu regulovanými štěrbinami a odvádí se ventilační jednotkou.

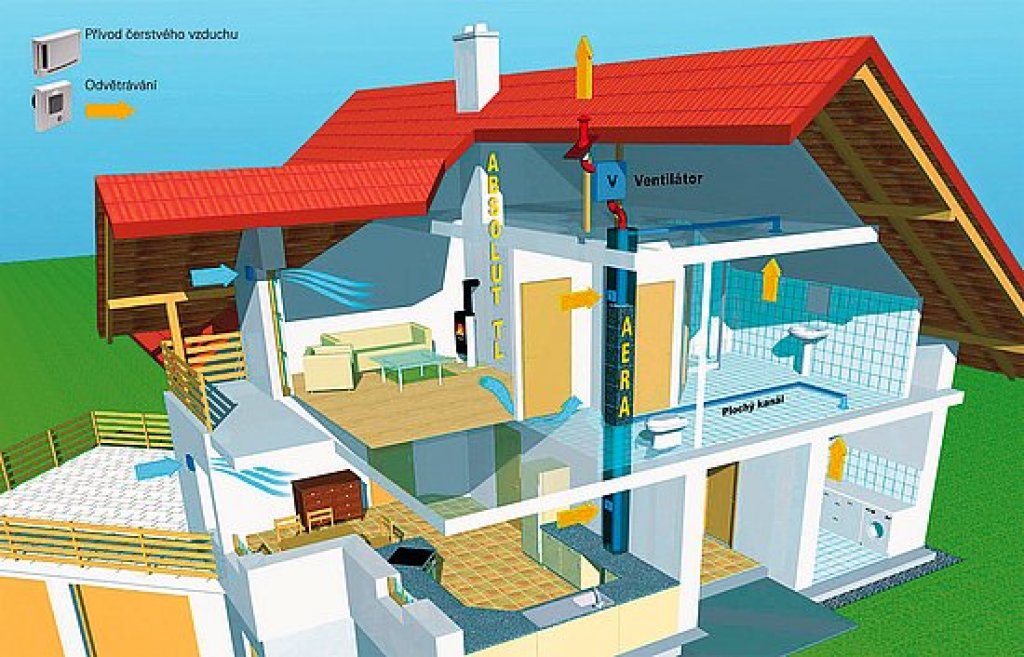

Schéma umístění systému Schiedel AERA

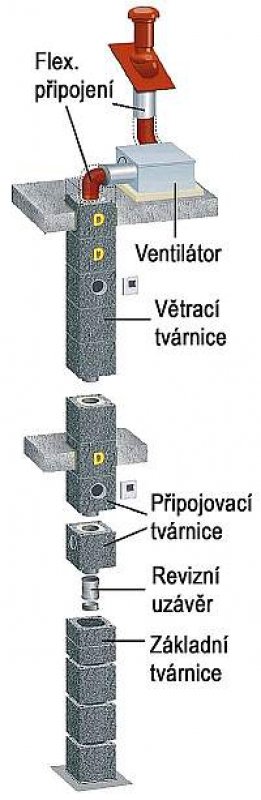

Konstrukce systému Schiedel AERA

Systém tvoří jedna svislá šachta pro odvod vzduchu, která je postavena ze sendvičových tvárnic z lehkého betonu s integrovanou tepelnou izolací a vnitřní plastovou vložkou, a prvky pro přívod a odvod vzduchu. Blok pro přívod čerstvého vzduchu je umístěn v obvodovém zdivu. Chod systému se nastavuje na počátku, pak už funguje automaticky. Řídí se vlhkostními čidly, která reagují na aktuální stav. Systém pozná, v které místnosti je potřeba čerstvého vzduchu, a větrá ji ihned. Tak je logické, že v noci větrá místnosti, kde se spí, zatímco přes den spíše místnosti obytné. Velkou výhodou systému je, že eliminuje možné problémy v interiéru způsobené hromaděním vlhkosti a CO₂.

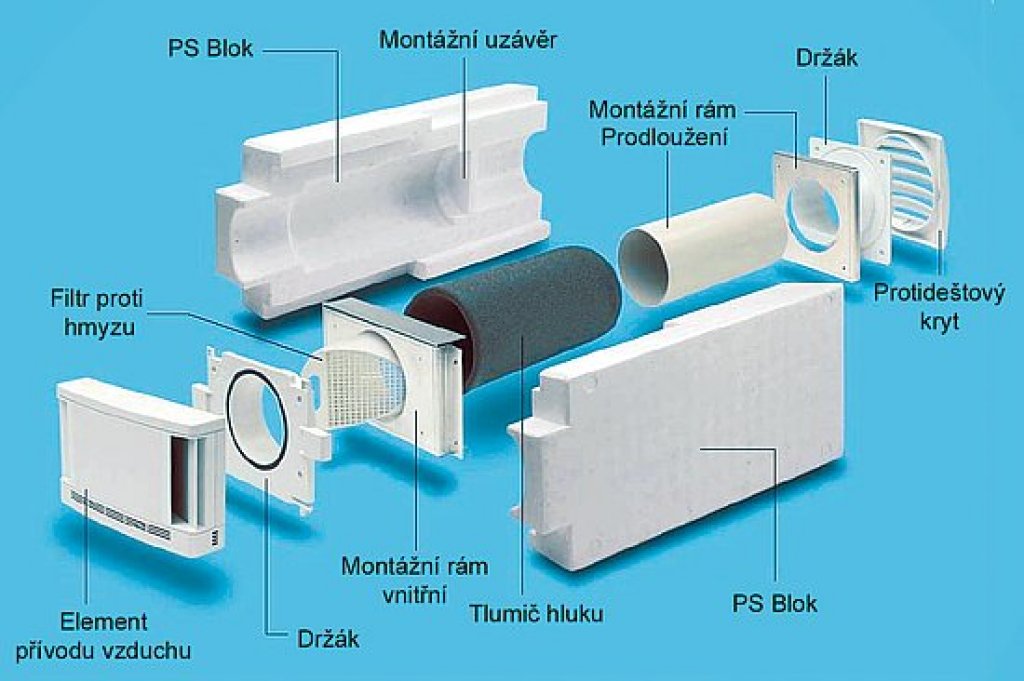

Jednotlivé prvky montážního bloku

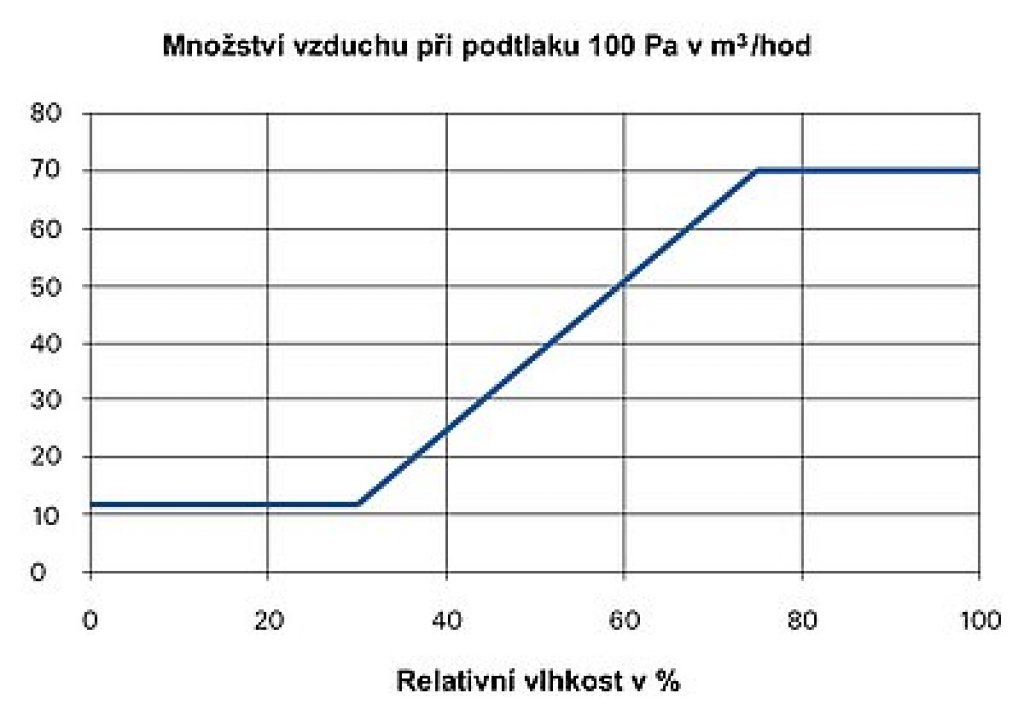

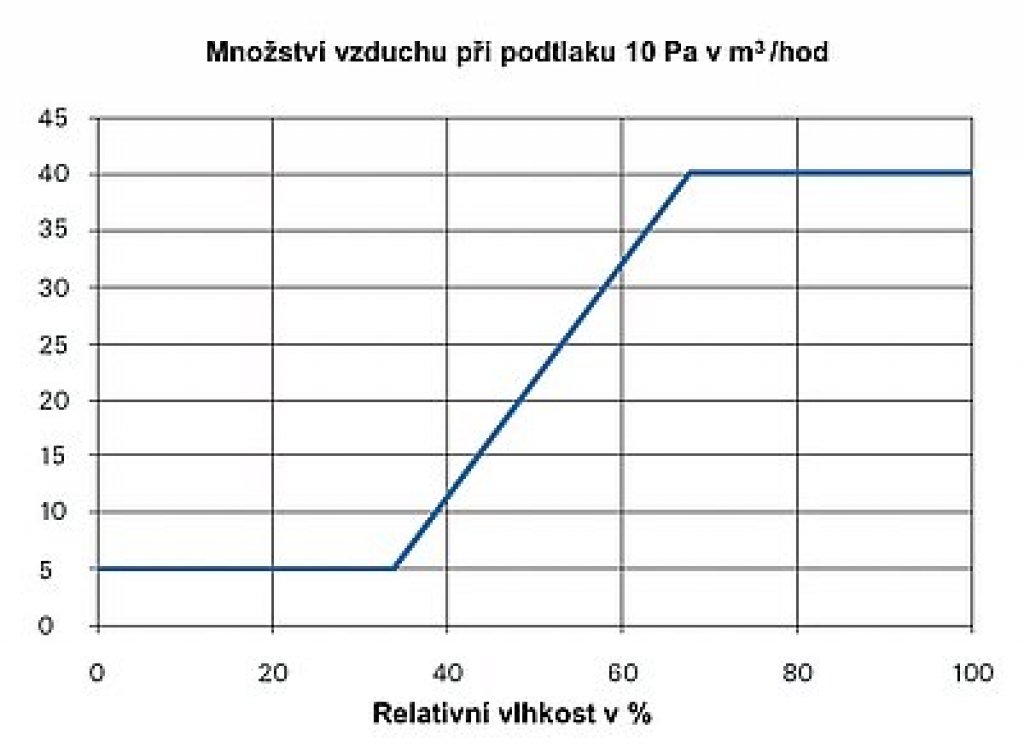

Technické parametry

Prostor objektu, vybaveného Schiedel AERA, je rozdělen na tři zóny. Zóna přiváděného vzduchu je v místnostech spojených s bydlením, jídlem, spánkem nebo v místnostech pro děti. V místnostech, které jsou na vlhkost a pachy nejnáročnější (koupelna, WC, kuchyně), je zóna odváděného vzduchu. Spojovací zóna předchozí zóny v bytě propojuje (předsíň, chodba). Průtok vzduchu mezi zónami zajišťuje štěrbina pod dveřními křídly o výšce 8 až 10 mm.

Prvky systému Schiedel AERA

Ventilační jednotka o rozměrech 48 x 48 x 24 cm a hmotnosti 20 kg je umístěna buď v podstřešní místnosti, nebo ve sklepě.

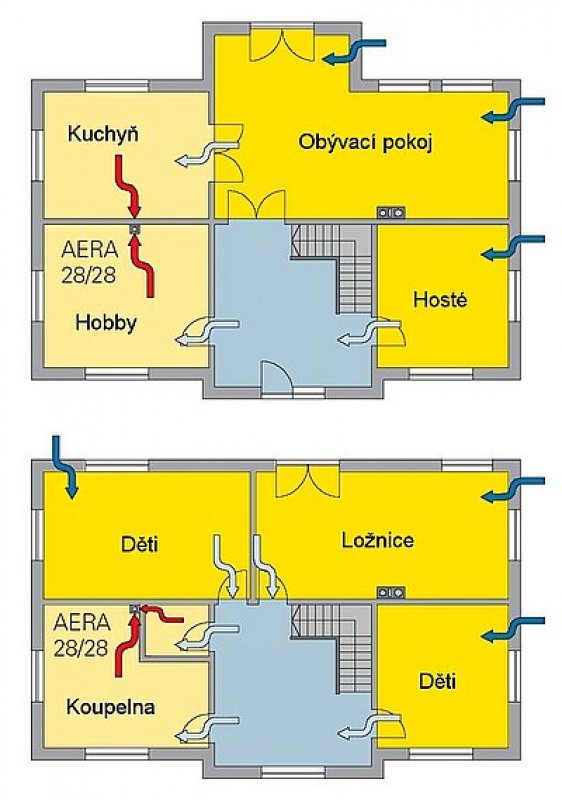

Rozmístění prvků pro přívod a odvod vzduchu

Instalace systému

Systém řízeného větrání Schiedel AERA by měl být zakomponovaný již do projektu. Provádí se během hrubé stavby a není konstrukčně náročný. Při jeho instalaci je zapotřebí minimum vzduchotechnických rozvodů, což minimalizuje náklady.

Firma Schiedel dodává systém s kompletními projektovými podklady, včetně zásad pro správnou instalaci. K systému Schiedel AERA poskytuje firma kompletní servis – včetně technické pomoci.

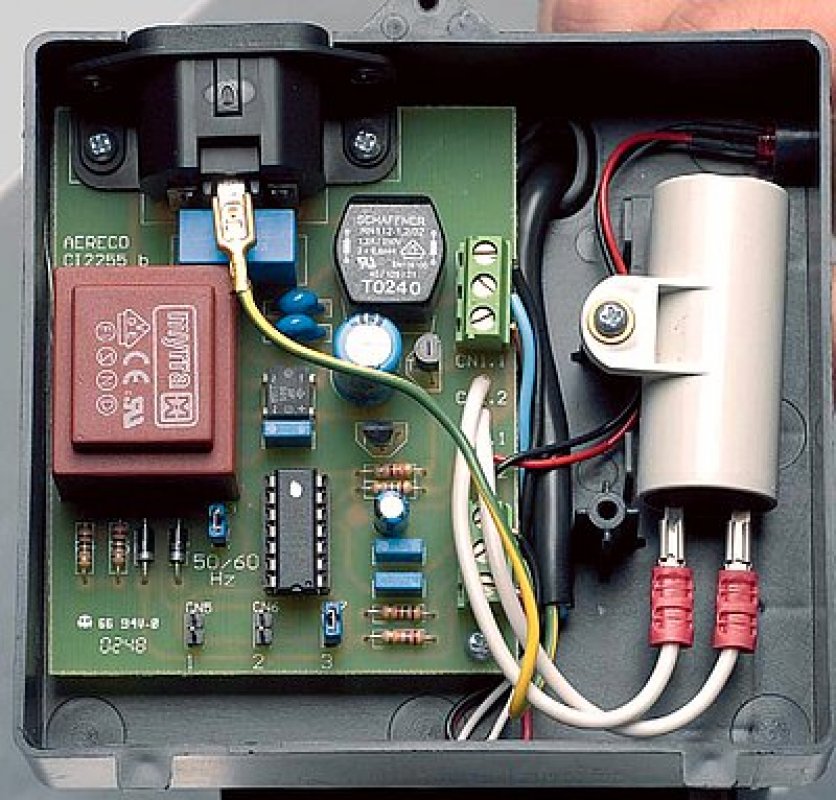

Chod systému se řídí čidly, která reagují na aktuální stav vlhkosti

Spojení Schiedel ABSOLUT a Schiedel AERA

Filozofie společnosti Schiedel je přinášet svými výrobky nezávislost, jistotu a pohodlí. Jako jedni z prvních si uvědomili praktické důsledky izolování novostaveb a jejich provázanost s jinými částmi stavby. Tomu je přizpůsobený komínový systém Schiedel ABSOLUT¹, jenž má kromě spalinové cesty i cestu pro přívod vzduchu, takže spotřebič, který je na něho připojen, není závislý na vnitřním prostředí.
