Graphisoft Virtual Building Explorer – architektura 3D hrou

Autor: Archiv firmy Zdroj: Stavebnictví a interiér 2/2011 Fotografie: Archiv firmy Kontakt: Centrum pro podporu počítačové grafiky ČR s.r.o.

Graphisoft Virtual Building Explorer (VBE) je unikátní 3D vizualizační nástroj pro architekty, kteří chtějí vytvářet nové standardy prezentací projektů.

Virtual Building Explorer ukládá projekt, resp. jeho 3D model, jako prostředí, kterým si kdokoli může procházet podobně jako v počítačových hrách. Jedná se o zábavnou a přitom názornou a přesnou prezentaci, lze odměřovat vzdálenosti, zobrazovat informace o konstrukcích, či zobrazit půdorysné schéma s vyznačením stanoviště uživatele. Model, kterým uživatel prochází, lze zobrazit různou formou (čáry se skrytými hranami, radiozita, ...). K modelu lze připojit „samoběžící” průchod s předem nastavenou cestou a klíčové pohledy. Pomocí VBE lze vytvářet prezentace z modelů vytvořených v ArchiCADu. Vlastní prezentace je samospustitelný soubor (*.exe), pro jejíž prohlížení není třeba žádný program.

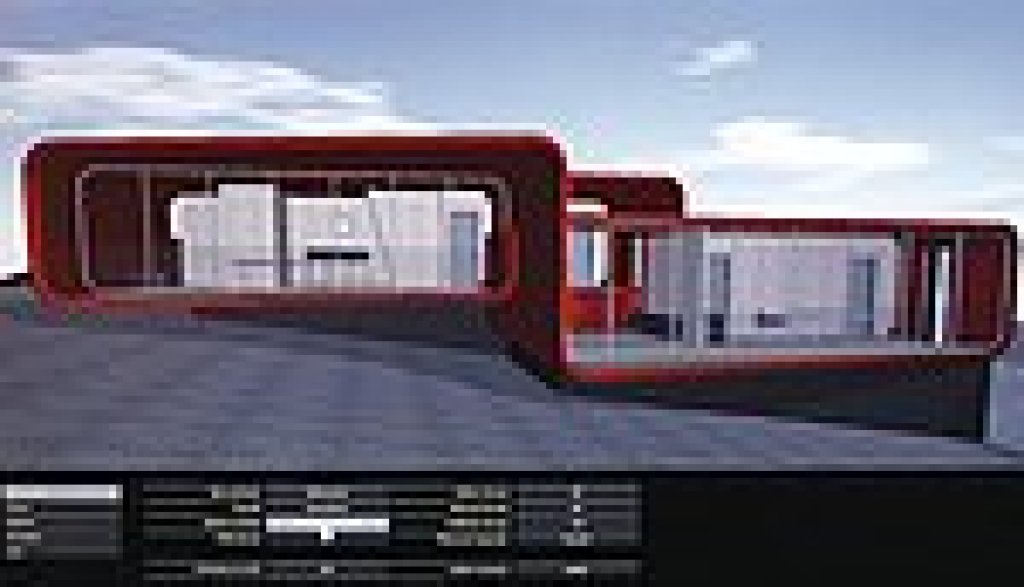

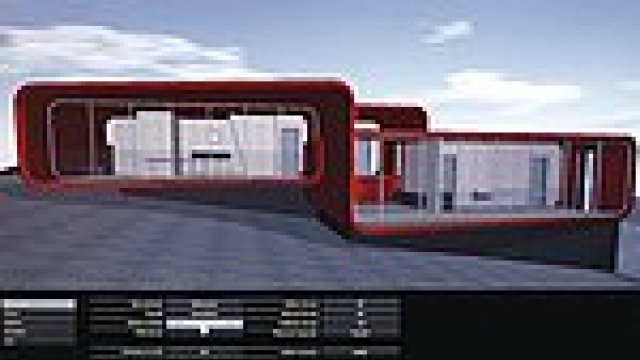

Procházený model (v tomto případě oceňovaný dům Casa PR34 Michela Rojkinda) lze zobrazit různým způsobem, od skrytých hran k „barevně rozhozenému“ pro prohlížení se „3D brýlemi“

Nové možnosti

Díky VBE a ArchiCADu mohou projektanti vysvětlit svoje představy s mnohem větší přesvědčivostí a sdílností. Navigace ve 3D v reálném čase, funkce jako jsou přitažlivost, zapínání a vypínání vrstev (hladin), průletový mód, rozpoznání možnosti průchodu (zeď/otevřené dveře), přednastavené „procházky”, zobrazení informací o objektech (povrchová úprava, objemy, rozměry a množství) a možnost odečítání přesných rozměrů povyšují virtuální realitu na pomůcku pro odhad nákladů spojených s realizací projektu.

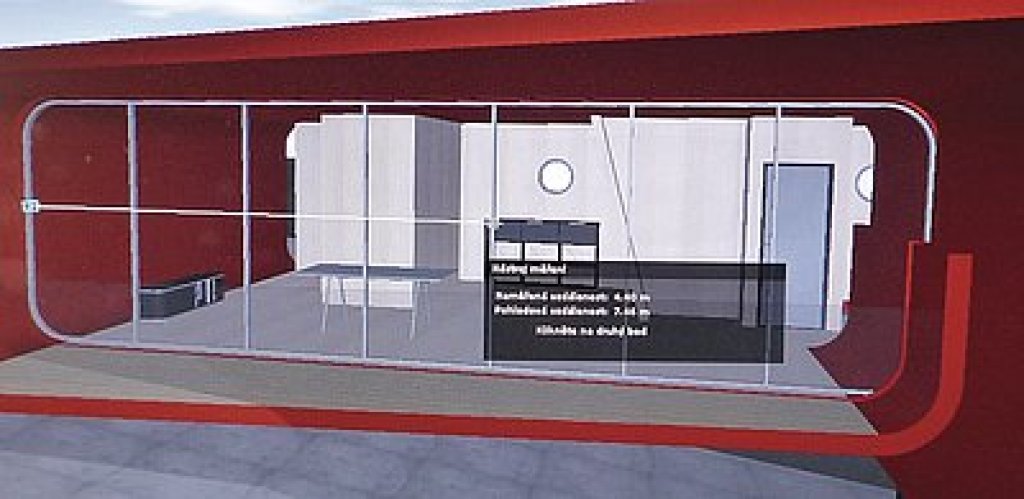

V procházeném modelu lze jednoduše odměřovat reálné rozměry konstrukcí

Kromě „klasických” zobrazení včetně radiozity, vytváří VBE 3D prezentace (nutné 3D brýle). Díky parametrům poloha slunce, výška kamery a zorný úhel, jas zobrazení a průhlednost mají prezentace profesionální charakter. VBE lze použít pro vytvoření „interaktivní” konzultace projektu s klienty na vzdálených místech bez nutnosti instalace jakéhokoli programu nebo s požadavkem se naučit ovládat nový software.

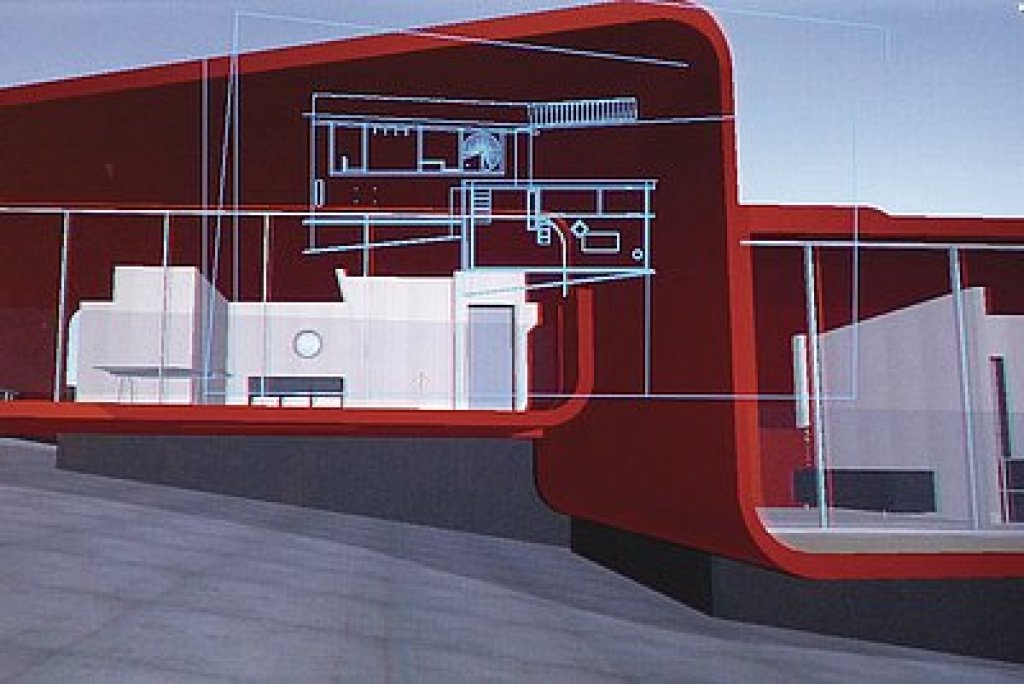

Orientaci ve scéně dokáže značně zpřehlednit možnost zobrazení půdorysu, který se navíc automaticky aktualizuje dle výšky kamery

Zkušební verze

Virtual Building Explorer si lze vyzkoušet díky zdarma stažitelné zkušební verzi. Rovněž si lze prohlédnout vzorové prezentace, mezi nimiž nechybí šanghajský Park Hotel slovenského rodáka Ladislava Hudece. Vše je k dispozici na stránkách http://www.graphisoft.com/products/virtual-building-explorer/. Studentům s licencí ArchiCADu je VBE rovněž k dispozici zdarma, a to na jejich účtu na stránkách myarchicad.com.

Kontakty:
Centrum pro podporu počítačové grafiky ČR s.r.o.
Nad Obcí I 1392/2, 140 00 Praha 4
Tel.: +420 257 310 090
Fax: +420 257 314 106
E-mail: cegracegra.cz
