Izolační dílce copule pro trvalé odvětrávání budov

Sortiment společnosti FASTRADE s.r.o., která se zabývá prodejem stavebních materiálů a doplňků pro stavbu a zahradu se dělí do pěti hlavních kategorií – střechy, odvodnění, izolace, fasády a zahrada. V sekci izolace najdeme plastové izolační dílce copule, které slouží k zamezení prostupu zemní vlhkosti a současně proti radonu a jiným plynům.

Hydroizolační systém spodní stavby chrání objekty před pronikáním a účinky spodní tlakové vody, vody prosakující horninovým prostředím a zemní vlhkosti. Izolaci proti vlhkosti je nutné věnovat velkou pozornost. Efektivním způsobem je použití izolačních dílců copule.

Popis a vlastnosti

Plastové dílce copule umožňují sestavit samonosnou konstrukci vhodnou pro zalití betonem (ztracené bednění), která slouží k trvalému odvětrávání podlah. K jejich výhodám patří (mimo jiné), rychlá instalace, velmi vysoká nosnost a odolnost proti vlhkosti a plísním. Systém umožňuje odvětrání všemi směry, odvádí z budov radon a dovoluje kontrolu podlahového prostoru. Instalace vyžaduje méně bednění a práce, copule jsou pochozí již před zalitím betonem a lze je použít na jakýkoli podklad (hubený beton, zrnité materiály, hlínu atd.).

Plastové dílce, které jsou levnější než tradiční systémy a zajišťují svou konstrukcí prostor pro podlahové sítě.

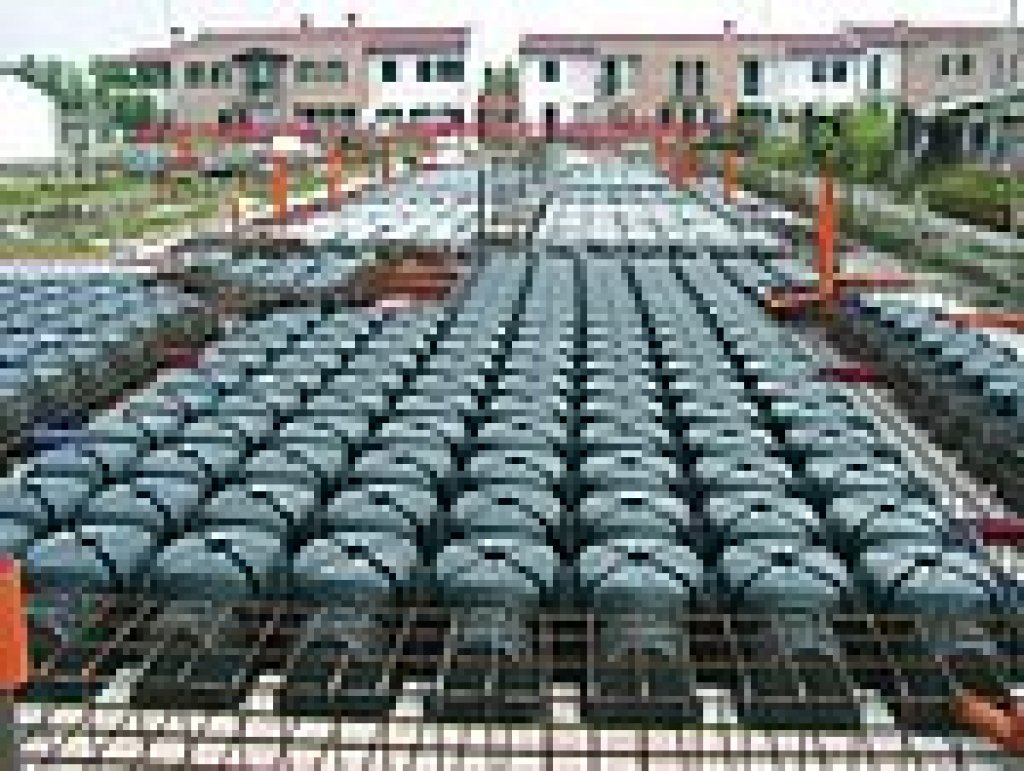

Plastové dílce copule umožňují sestavit samonosnou konstrukci vhodnou pro zalití betonem (ztracené bednění), která slouží k trvalému odvětrávání podlah

Odvětrání základové desky

Základová deska odděluje stavbu od podloží. Každá stavba je separována od podloží, aby do ní nepronikala zemní vlhkost a radonové plyny.

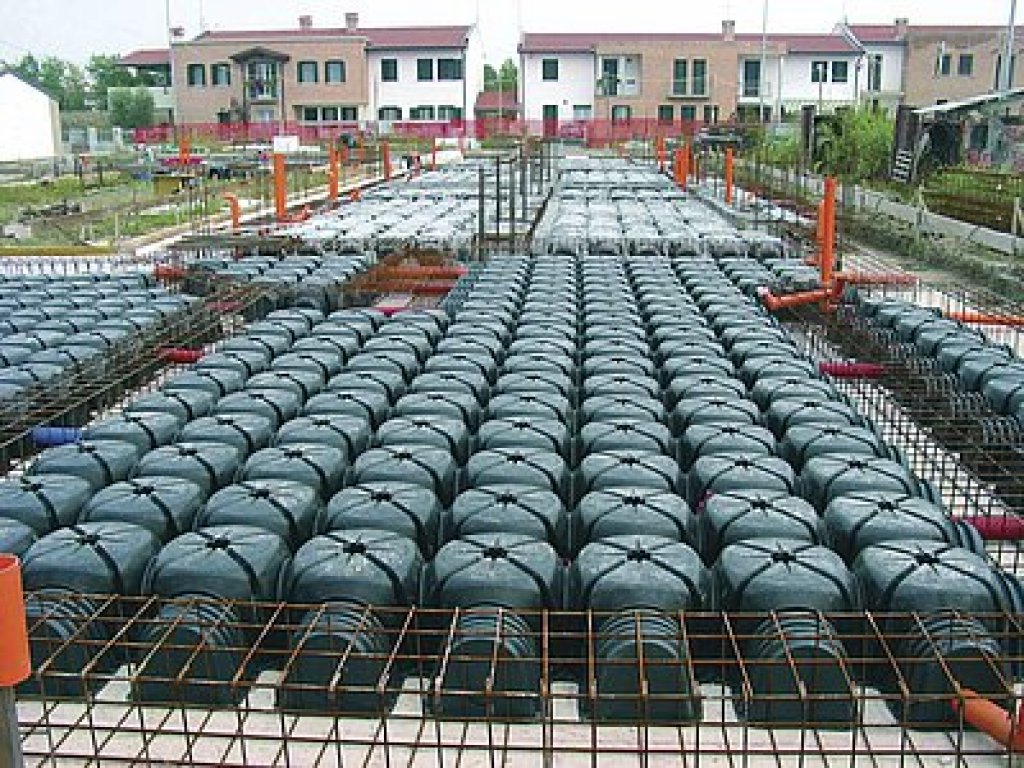

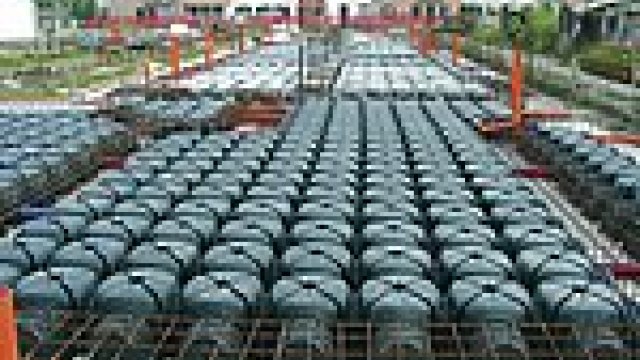

Při použití systému copule se v základové desce vytvoří pod celou stavbou systém propojených klenbových dutin, čímž vznikne prostor, do kterého se uvolňuje zemní vlhkost. Vzhledem k tomu, že v těchto dutinách proudí vzduch, je vlhkost touto cirkulací odváděna pomocí odvětrávacích komínků vně budovy.

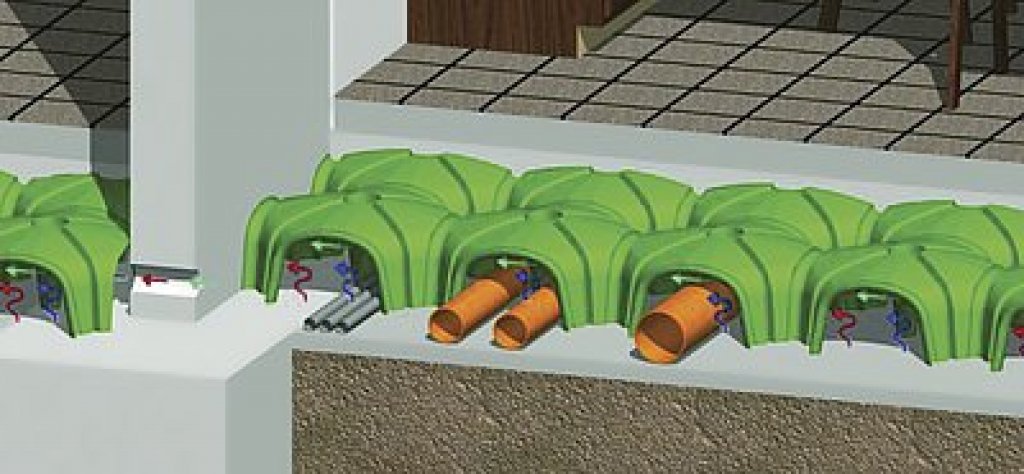

Systém umožňuje odvětrání všemi směry, odvádí z budov radon, dovoluje kontrolu podlahového prostoru a umožňuje snadnou pokládku odpadních rour a kabelů

Ventilační průduchy

Po uložení systému copule je třeba prorazit v obvodové stěně otvory pro vedení ventilačních průduchů. Jako tělo ventilačních průduchů vyhovují klasické kanalizační PVC trubky. Jejich ideální průměr by měl být 120 mm. Průduchy by měly být na protilehlých stranách, nejlépe na straně jižní, kde bude průduch vytažen do max. možné výšky, a na severní straně, kde postačí vytažení průduchového otvoru ukončeného vně fasády ventilační mřížkou ve výšce maximálně 50 cm.

Tím vznikne tzv. komínový efekt, který zajistí plynulé a trvalé odvětrání základové desky po dobu životnosti stavby. Další rizikovou částí stavby jsou rohy stavby, kde rovněž doporučujeme vytvořit ventilační průduchy.


Systémový doplněk copufin k tvarovkám copule slouží k uzavření jejich stran a tím brání protékání betonu pod tvarovky

Rozměry a použití tvarovek

Všechny tvarovky copule mají stejný půdorysný rozměr 56 × 56 cm. Liší se pouze výškou, a to proto, že každá stavba má jiné požadavky na konstrukční výšku podlahy od podloží po vrchní stranu základové desky nebo jiné konstrukční důvody dané projektem či potřebami investora.

Tvarovky výšky H 5 cm se konstrukčně liší od klasických tvarovek. Používají se v případech, kdy v meziprostoru, který vznikne jejich položením na podloží, není zapotřebí vést odpadní roury, kabely atd. Půdorysný rozměr je také 56 × 56 cm.

Tvarovky H 5 cm; 9,5 cm a 13,5 cm používáme především na řešení tzv. zdvojených, dvojitých podlah. Tyto tvarovky jsou konstrukčně řešeny tak, aby ušetřily co největší množství betonu. Při volbě výšky tvarovek copule platí pravidlo, čím vyšší tvarovku zvolíme, tím větší má spodní stavba možnost odvětrání obvodových stěn. Také je důležité vědět, že členitější odvětrávané prostory musí mít hustší síť ventilačních průduchů. Efektem je dodržení liniové posloupnosti větrání podél obvodových stěn a tím maximální efektivity použitého systému.

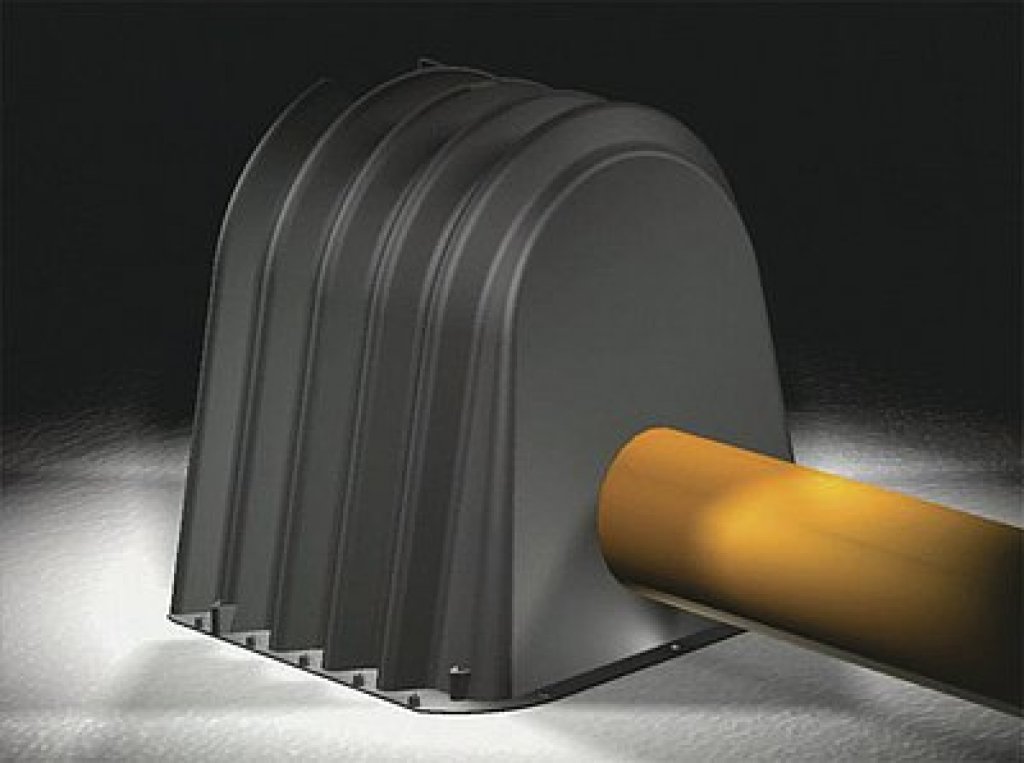

Plastová tvarovka copufin ve tvaru zvlněného tunelu s ventilačním průduchem
Dodávané výšky tvarovek a spotřeba betonu
Výška tvarovek (cm)Spotřeba betonu po vrchol tvarovek (m3/m2)
H 9,50,014
H 13,50,03
H 200,035
H 260,045
H 300,042
H 350,045
H 400,06
H 450,064
H 500,065
H 700,11
H 50,008

Ukončení provětrávané podlahy

K uzavření tvarovek copule a zamezení protékání betonu slouží systémový doplněk copufin, díky kterému není potřeba při ukončení u nosných zdí tvarovky copule řezat. Plastová tvarovka ve tvaru zvlněného tunelu copufin se vkládá do obloukových otvorů copule. Tato záslepka řeší ukončení systému provětrávaných podlah. Tvarovky copufin se používají k prvkům copule od výšky 20 cm a vyrábějí se pro výšky H 20 cm, H 26 cm, H 30 cm, H 35 cm, H 40 cm, H 45 cm, H 50 cm.
