Modré akustické systémy Rigips v Rock Café

Autor: Ivana Duchoňová Zdroj: Stavebnictví a interiér 4/2011 Fotografie: Archiv firmy Kontakt: Rigips, s.r.o.

Pražský kultovní klub je znovu otevřen. Zásluhu na tom mají také pracovníci společnosti Rigips, kteří vyvinuli akustický podhled zavěšený na speciálních pružných závěsech s modifikovaným nosným roštem. Technické informace k výrobkům 1) Modrá akustická deska Rigips (technický list ke stažení)

Umístění hudebních klubů, koncertních sálů nebo restaurací v místech, kde jsou bytové a rodinné domy, naráží často na protichůdné požadavky na provoz. Provozovatelé společenských prostor požadují dlouhé otevírací doby a možnost živých produkcí, které bývají velmi hlučné. Obyvatelé bytů a domů zase naopak potřebují klid na odpočinek.

Hygienické normy a zákonná pravidla s nároky na kvalitu bydlení jsou jasně nastaveny a provozovatelé je musí respektovat.

Zajímavosti z klubu

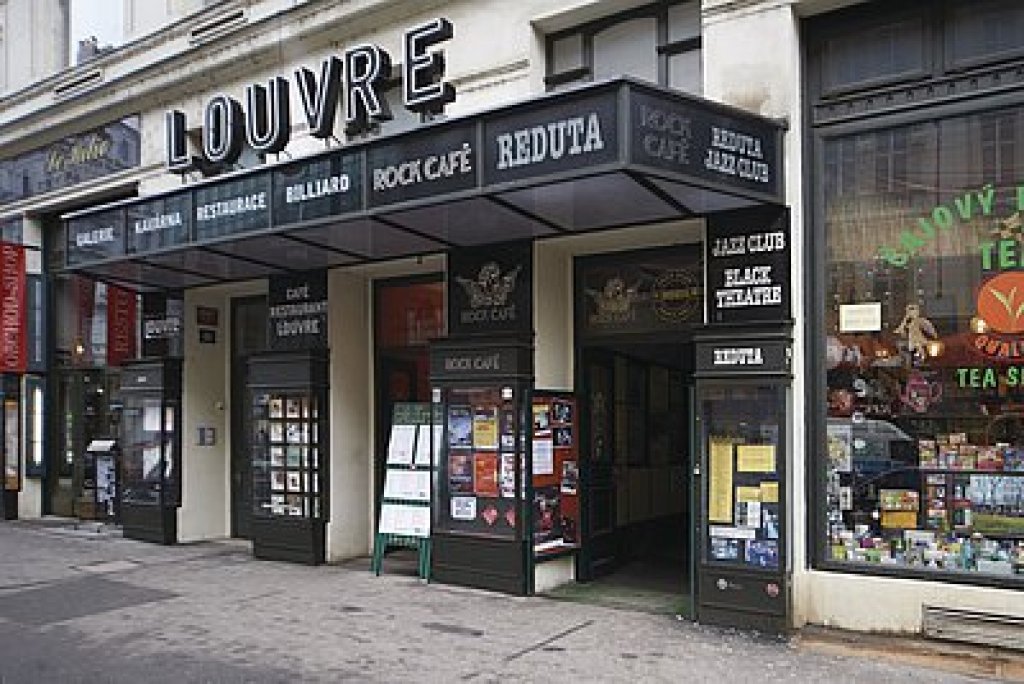

Do tohoto střetu zájmů se před lety dostal i kultovní klub Rock Café, který je umístěn přímo v centru města. Rock Café patří mezi nejvýznamnější pražské hudební kluby s tradicí od roku 1990. Za dobu jeho existence zde vystoupila řada známých skupin ze zahraničí, jako Sepultura, The Frames či Levellers, z tuzemské scény pak J.A.R, Wohnout, Divokej Bill a mnoho dalších. V prostorách klubu na Národní 20 se setkávaly i osobnosti politické a kulturní scény, jako např. Václav Havel či bývalý americký prezident Bill Clinton.

Nicméně obyvatelé domu, kde klub sídlí, se před lety proti hluku vzbouřili a koncertování muselo být ukončeno. Klub byl pro koncerty uzavřen od dubna 2009, protože hlasitá hudba překračovala normou stanovené limity. Magistrát a vedení Prahy 1 poté investovaly do opatření vedoucích k odhlučnění sálu, ale ty nebyly dostatečné a termíny znovuotevření klubu se stále posouvaly.

Přidané Rigiprofily v nosném roštu umožňují dodatečné zavěšení vzduchotechniky a osvětlení s únosností až 200 kg na jeden závěs

Unikátní technologie odhlučnění

Finální návrh opatření, který umožnil, aby se hudební klub začátkem roku 2011 opět otevřel, připravila projekční kancelář AED Project, a.s., ve spolupráci se specialistou, akustikem Ing. Pavlem Janečkem.

Klub je odhlučněn unikátní technologií „box in box”, která nedovolí přenášet vibrace vzniklé nadměrným hlukem do konstrukce stavby domu, a tak umožní hudebníkům produkce až do intenzity (hladiny hluku) 110 decibelů.

Koncertní sál je odhlučněn tak, že uvnitř prostoru je vybudována nová místnost, která je od podlahy oddělena speciálními pružinami. Těch bylo pod podlahu použito přes 400 kusů.

Vibrace se tak nemohou šířit do okolních stavebních konstrukcí domu. Stěny jsou od původních stěn odděleny volným prostorem. Pod stropní konstrukcí je speciálně navržený samonosný mezistrop s podvěšeným akustickým sádrokartonovým podhledem Rigips.

Tato unikátní technologie umožnila skloubit noční provoz klubu i klid nájemníků, kteří bydlí v horních patrech domu na Národní třídě v centru Prahy.

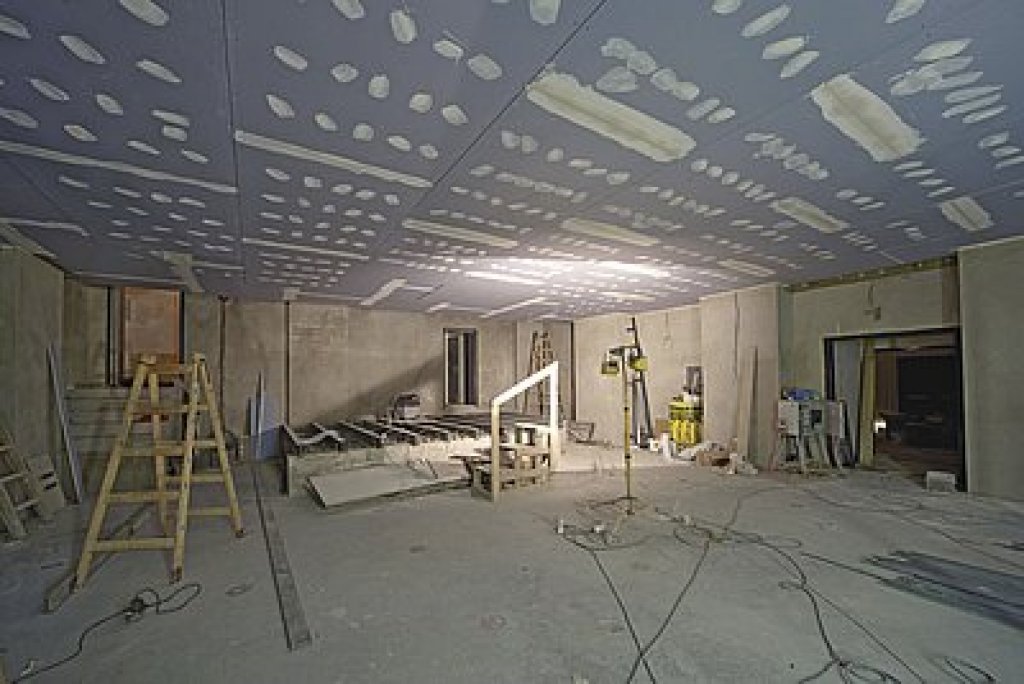

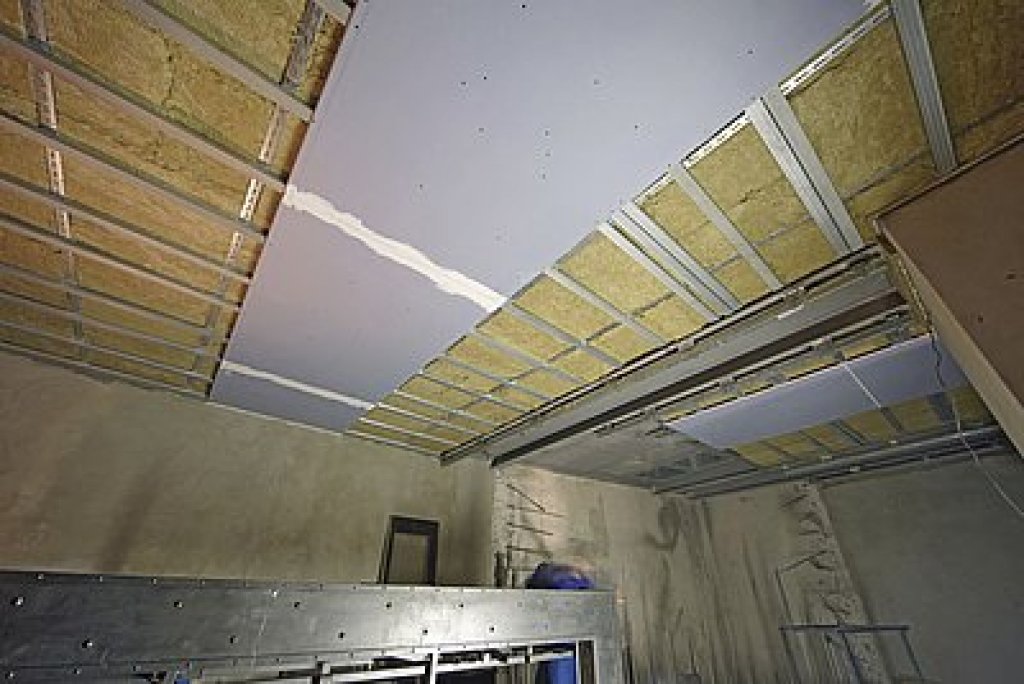

Dokončení sádrokartonového podhledu s dvouvrstvým opláštěním modrými akustickými deskami Rigips

Konstrukce podhledu na míru

Stěžejním požadavkem, se kterým akustik pracoval, byla minimální hodnota vážené stavební neprůzvučnosti celé konstrukce koncertního sálu ve výši R´_w = 85 dB. Tuto hodnotu musela splňovat i složená konstrukce stropu. Při řešení tohoto problému bylo třeba brát zřetel na omezenou výšku a velmi omezené statické možnosti navrhované konstrukce.

Výsledné řešení akustika Ing. Janečka je soustavou samonosné ocelobetonové desky, minerální izolace a pružně zavěšeného sádrokartonového podhledu se dvěma modrými akustickými deskami Rigips.

Ing. Robert Hošek ze společnosti Rigips navrhl na základě požadavků projektanta a akustika konstrukci podhledu „na míru”. Tento podhled je zavěšen na speciálních pružných závěsech s modifikovaným nosným roštem z tenkostěnných systémových Rigiprofilů opláštěných dvěma vrstvami modrých akustických desek.

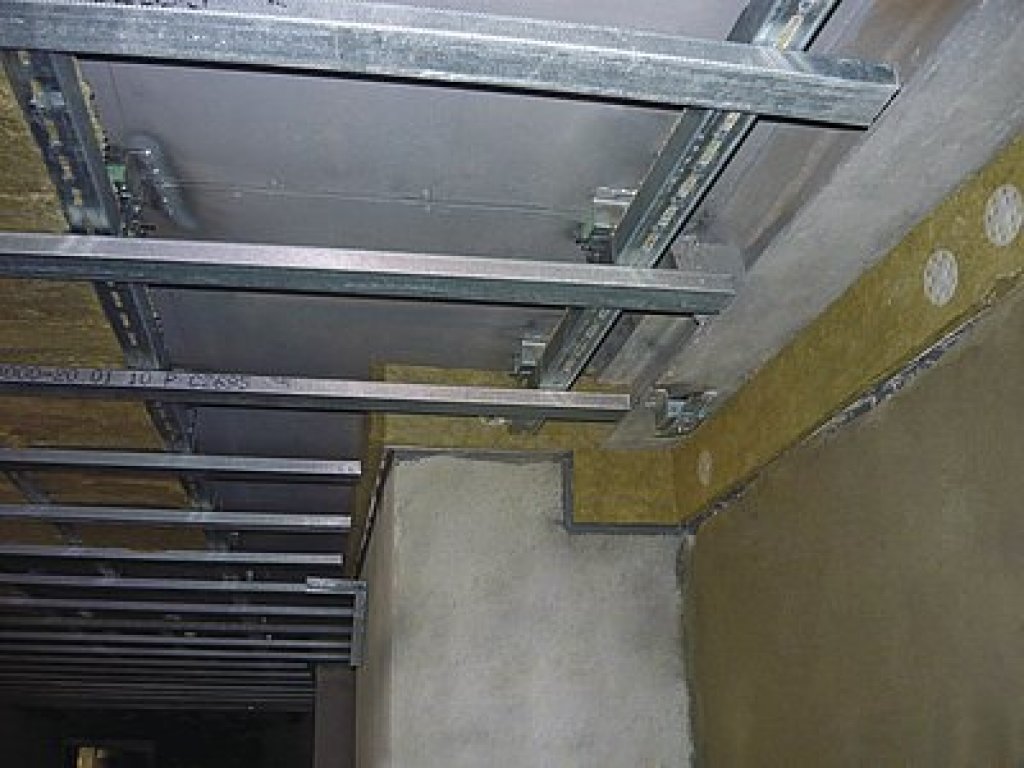

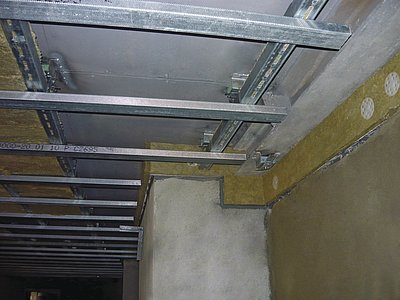

Atypický detail návaznosti akustického podhledu na okolní stěny. Osazení pruhu z těžké minerální izolace

Podhled byl navržen tak, aby maximálně zvyšoval zvukoizolační vlastnosti celkové skladby stropu vnitřní místnosti a zároveň unesl dodatečně podvěšené kabelové žlaby, osvětlení, klimatizaci a vzduchotechnické potrubí. Nosnost tohoto speciálního sádrokartonového podhledu tak musí v každém místě umožnit zavěšení břemene o hmotnosti až 200 kg!

Dodatečné instalace nebylo možné zavěsit nezávisle na podhledu kvůli optimální zvukové izolaci.

Speciální akustické závěsy byly vyvinuty pracovníky technického týmu Rigips ve spolupráci s firmou Allegro, s.r.o. Závěsy byly opatřeny pružným tlumicím členem z antivibračního izolantu Sylomer a zároveň byly otestovány na únosnost řádově stovek kilogramů na každý závěs.

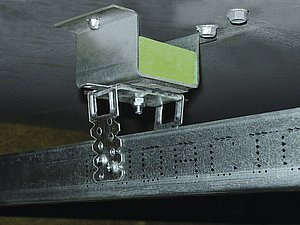

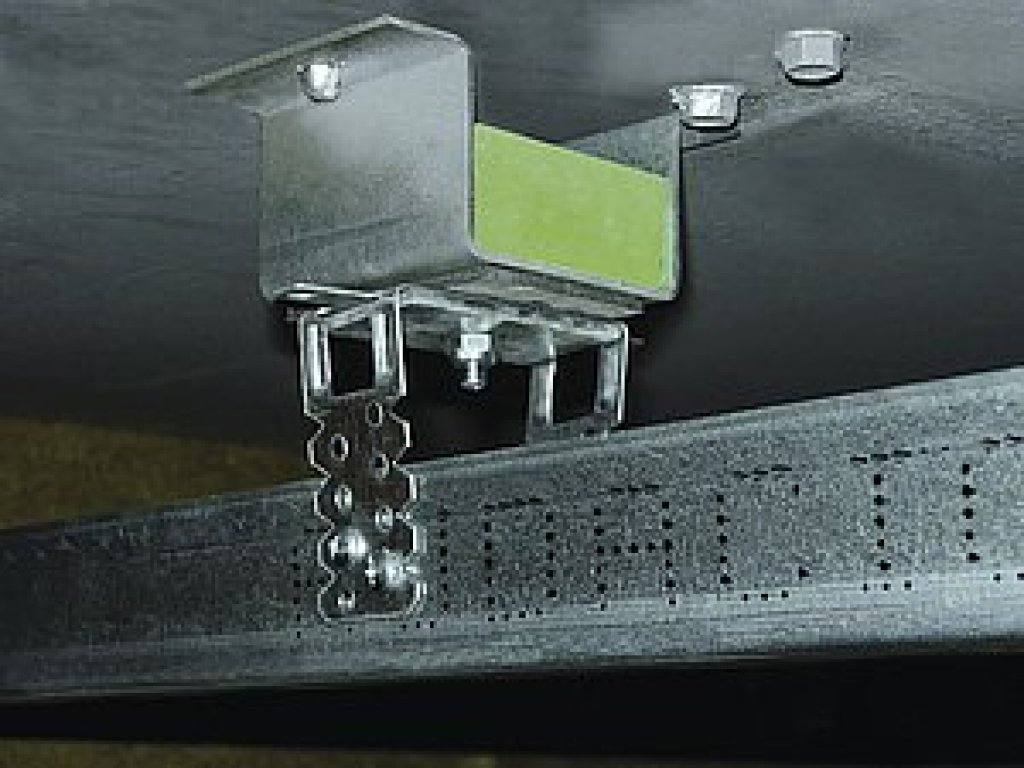

Nově vyvinutý akustický závěs s antivibračním izolantem Sylomer

Nosný rošt byl navržen a realizován tak, aby umožnil požadované rozložení zatížení na jednotlivé závěsy a dostatečnou tuhost. Na rošt jsou kotveny dvě modré akustické desky, které jsou velmi pružně a přitom těsně napojeny po obvodu na navazující stěny. Časově nejnáročnější byla příprava projektu a speciálního řešení. Montáž sádrokartonového podhledu na stavbě totiž trvala pouze deset dní.

Způsob odhlučnění koncertního sálu byl spojen s mnoha inovacemi a důmyslnými konstrukčními řešeními. Nové stavební technologie přispěly k tomu, že je možné, aby významný koncertní sál mohl fungovat i v bytové zástavbě.

Vzniklo tak ojedinělé řešení, které funguje jen jako celek. Přesto se při této příležitosti vyskytla řada konstrukčních řešení a detailů, které jsou dobře aplikovatelné i na jiné hlučné prostory.

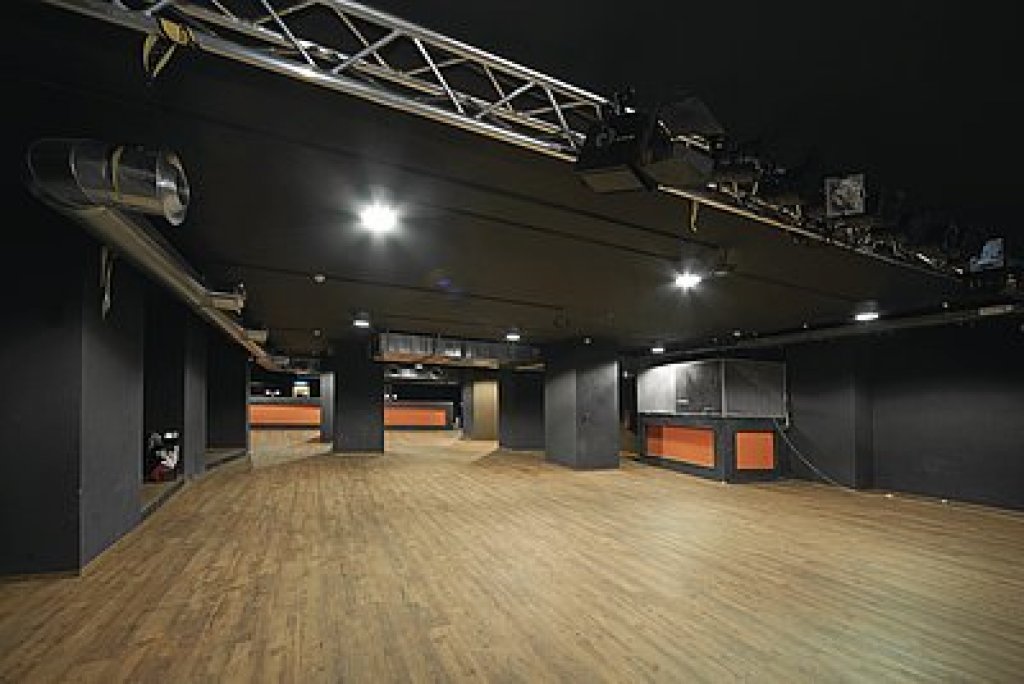

Koncertní sál klubu Rock Café po dokončení rekonstrukce

Kontakty:
Rigips, s.r.o.
Počernická 272/96, 108 03 Praha 10 - Malešice
Tel.: +420 724 600 805
Fax: +420 296 411 790
E-mail: ctprigips.cz
http://www.rigips.cz/
(aktualizace kontaktu: 5. 5. 2010)
