Nosný roletový překlad HELUZ

Autor: Miroslav Mařík Zdroj: Stavebnictví a interiér 5/2006 Fotografie: Archiv firmy Kontakt: HELUZ cihlářský průmysl v.o.s.

Mezi odzkoušené a ověřené novinky v zemích Evropy patří i používání venkovních rolet a žaluzií se zapuštěním do obvodového zdiva. Tento způsob výstavby přebírá i české stavebnictví. Společnost HELUZ cihlářský průmysl v.o.s. velmi rychle zareagovala a dodává již na trh nosný překlad se schránkou pro stínící systém se zabudováním do obvodového zdiva. Technické informace k výrobkům 1) Nosný roletový překlad HELUZ (technický list ke stažení)

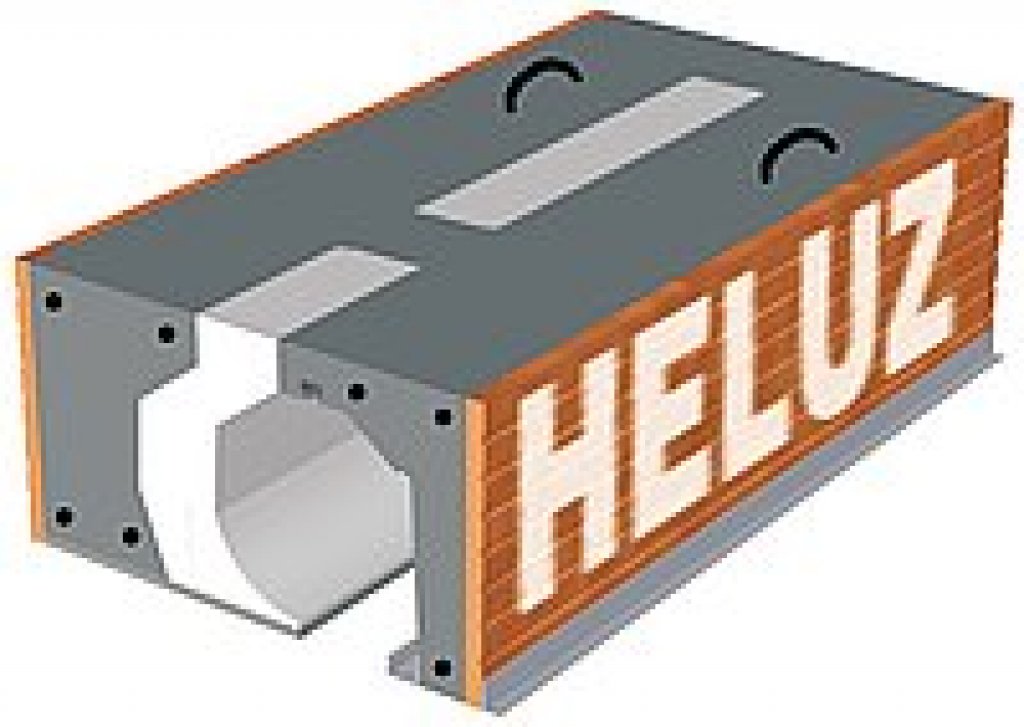

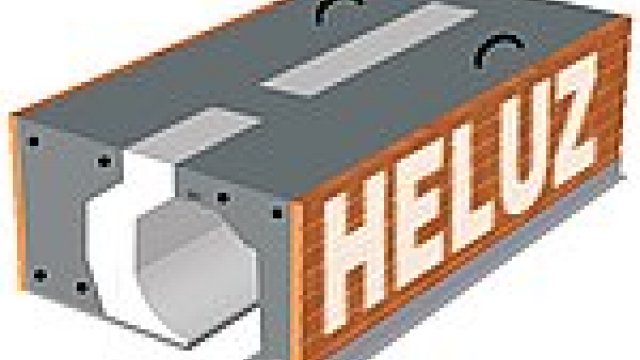

Jedná se o keramobetonový výrobek, který plní několik funkcí. Plně nahrazuje nosné keramické překlady a zároveň je v něm vytvořena schránka pro venkovní rolety, případně jinou stínící techniku (např. venkovní žaluzie, látkové rolety, sítě proti hmyzu). Uvnitř překladu je řešena tepelná izolace pro eliminaci vzniku tepelných mostů a vnější strany překladu jsou v cihelném provedení pro zabezpečení dokonalé přilnavosti omítky. Na roletovém překladu a následné montáži stínících systémů je použito několik průmyslových patentů. Jedná se o speciální uchycení rolet a žaluzií v nosném roletovém překladu a o systém zapuštěné vodící lišty pro vedení venkovních rolet, což zabezpečuje podstatně větší tepelněizolační vlastnosti a bezpečnost při spuštění rolety vzhledem k tomu, že vodící lišta je zapuštěna do zdiva a nelze ji demontovat při spuštěné roletě.

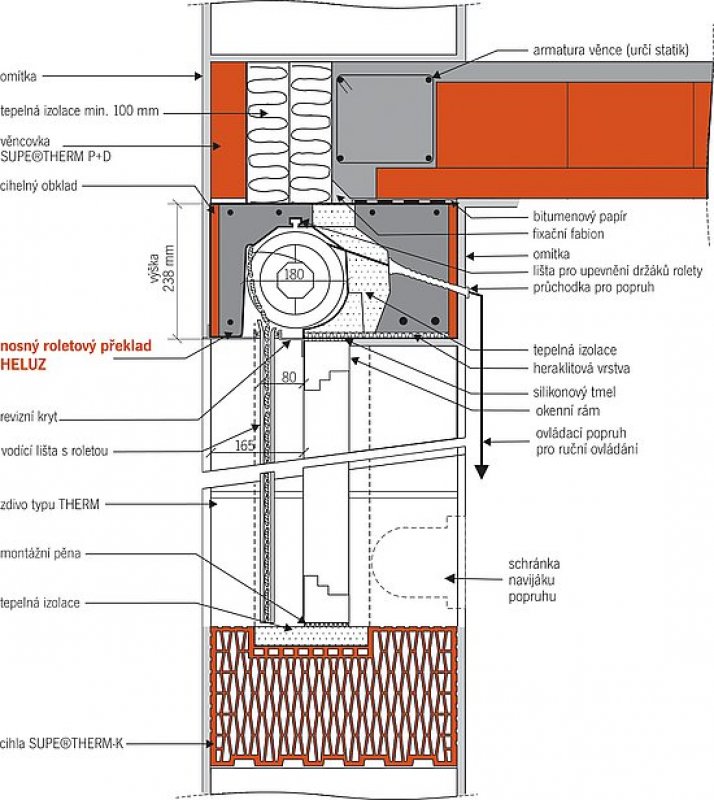

Roletové překlady se vyrábí v šířkách 365, 380, 400, 440 a 490 mm, tj. stejné jako jsou tloušťky tepelněizolačních cihelných bloků SUPERTHERM od společnosti HELUZ. Výška překladu je 238 mm, což má velký význam v modulovém systému hrubé stavby, neboť tato výška překladu nevyžaduje žádné dobetonování a dozdívání na výšku vrstvy. Délka překladů je od 1250 mm do 4250 mm (po 250 mm) pro světlosti otvorů od 600 mm do 3850 mm. Montáž a revize rolet se provádí montážním otvorem o šířce 85 mm, který je umístěn na vnější straně před okenním rámem. Tento typ překladu se schránkou pro venkovní rolety jako jediný na trhu umožňuje kompletně dokončit stavbu bez nutnosti montáže venkovních stínících systémů, které lze namontovat dle požadavků investora kdykoliv později.

Vlastní montáž stínící techniky se provádí z exteriéru a tím je zabezpečen maximální komfort pro uživatele.

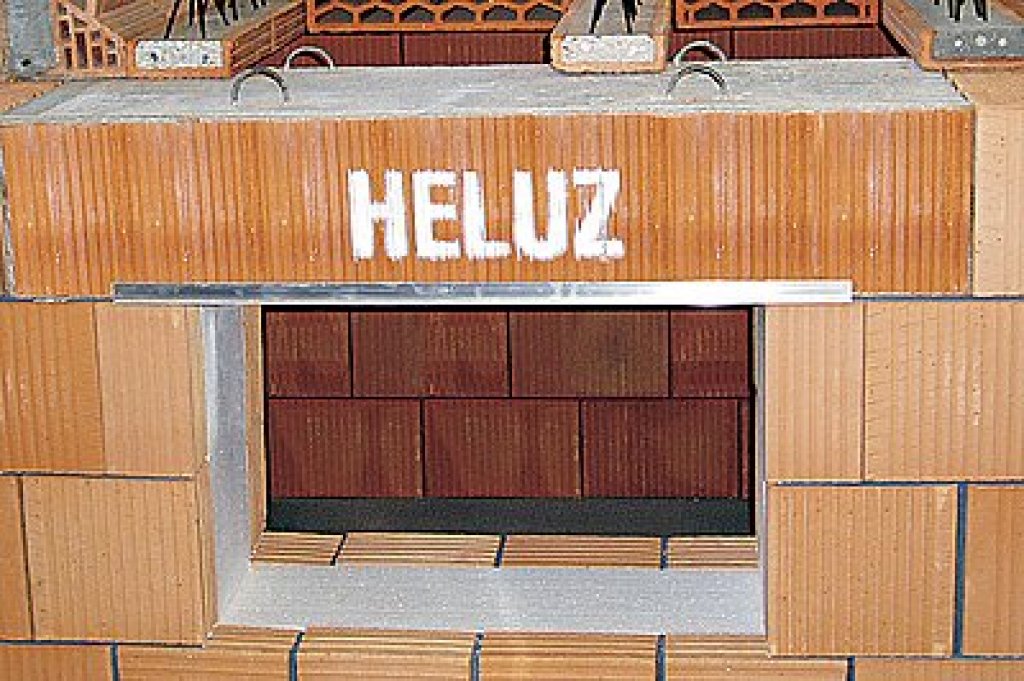

Nosný roletový překlad je ucelený, kompletní výrobek, který se pouze uloží nad budoucí otvor do cementové malty na nosné zdivo. Vlastní manipulaci je možné provádět zdvihacími prostředky pomocí závěsných háků v horní části překladu. Při zabudování do zdiva je nutné dbát na dokonalé horizontální uložení a dodržení minimální délky uložení překladu na nosném zdivu 200 mm. Po uložení překladu na stěnu je nutné odstranit závěsné háky. Okenní rám se osazuje tak, aby vzdálenost mezi venkovní hranou obvodového zdiva (roletového překladu) a venkovní stranou okenního rámu byla 165 mm.

Vlastní roletový překlad je výrobkem firmy HELUZ cihlářský průmysl v.o.s. Montáž rolet, žaluzií a vlastní kompletaci a funkčnost systému zajišťují montážní firmy jež se zabývají stínící technikou. Nosný roletový překlad Heluz se nejčastěji osazuje venkovními roletami, které mohou být buď hliníkové nebo plastové. Ovládání rolety při ručním pohonu může využít systému zapuštěného navijáku do ostění. Samozřejmostí je možnost použití elektrického pohonu rolet a následné zakomponování ovládání do systému „inteligentní dům".

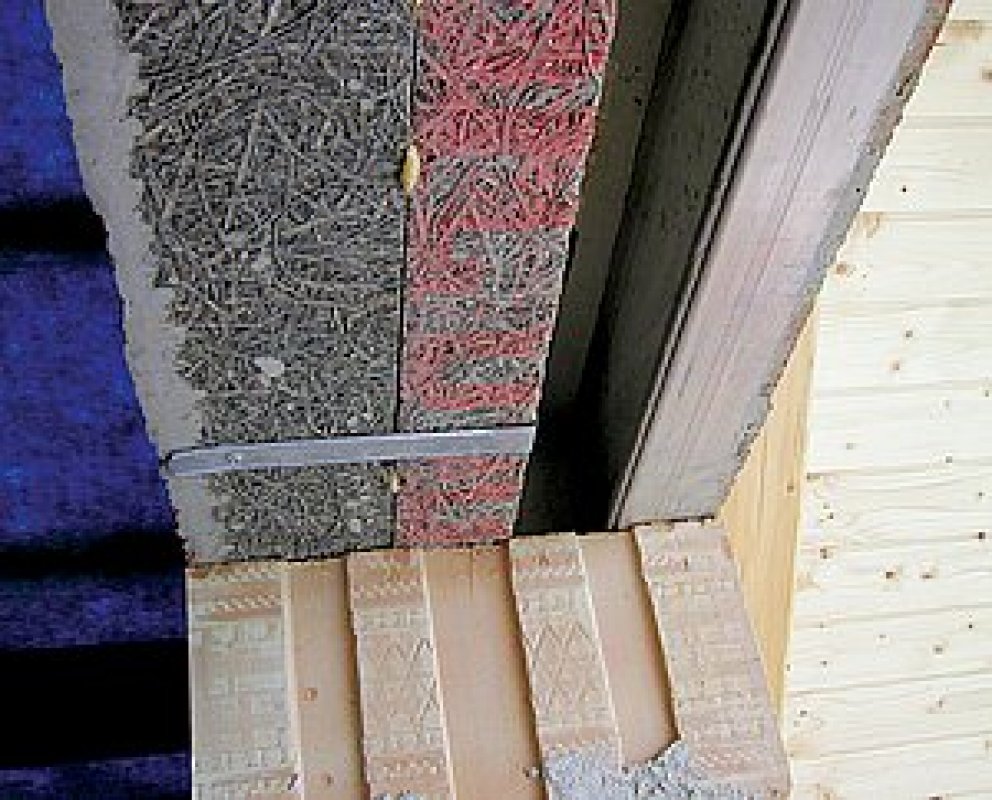

Naprosto ojedinělé a unikátní je propojení systému nosného roletového překladu HELUZ a cihel SUPE®THERM K STI a SUPE®THERM K-1/2 STI. Tyto cihly zabraňují vzniku tepelných mostů kolem okenních rámů a zároveň je v konstrukci cihel již připraven prostor pro zapuštěné vodící lišty pro vedení venkovní rolety. Toto komplexní propojení cihelného zdícího systému SUPE®THERM a roletového systému nemá na českém trhu konkurenci a je výjimečné a ojedinělé i v rámci Evropské unie.

Nosný roletový překlad HELUZ má velice jednoduchou montáž, stínící systémy lze instalovat i dodatečně a chrání Váš domov před chladem, horkem, světlem i příp. nezvanými hosty. Tento výrobek byl oceněn Zlatou medailí na veletrhu IBF 2004 v Brně, je na našem trhu zcela unikátní a představuje vyšší standard v kvalitě bydlení.

Kontakty:
HELUZ cihlářský průmysl v.o.s.
U cihelny 295, 373 65 Dolní Bukovsko
Tel.: +420 385 793 030
Fax: +420 385 726 145
E-mail: infoheluz.cz
http://www.heluz.cz
(aktualizace kontaktu: 21. 5. 2010)
