POROTHERM 36,5 Ti – cihla s perlitovou výplní dutin

Autor: Jiří Hejhálek1 Zdroj: Stavebnictví a interiér 7/2008 Fotografie: Archiv firmy Kontakt: Wienerberger cihlářský průmysl, a. s.

Společnost Wienerberger Cihlářský průmysl, a.s. uvedla na trh v ČR tepelně izolační cihly určené do obvodových stěn, jejichž dutiny jsou vyplněny hydrofobizovaným expandovaným perlitem. Výrobek nese označení POROTHERM 36,5 Ti. Tepelná izolace integrovaná přímo do nosného prvku, tedy dutin cihel, otevírá nové perspektivy jak pro cihelné zdivo, tak pro sytém jednovrstvého zdění. Nová cihla s sebou nese i významná zjednodušení při zpracování na stavbě. Technické informace k výrobkům 1) POROTHERM 36,5 Ti Profi (technický list ke stažení)

S tepelnou vodivostí 0,09 W/(mK) je POROTHERM 36,5 Ti řazen vlastně mezi tepelné izolační materiály. Ve výstavbě tyto cihlové bloky pro tloušťku neomítnuté zdi 365 mm plnohodnotně zastoupí dnes klasický typ POROTHERM 44 Si navržený pro tloušťku 440 mm.

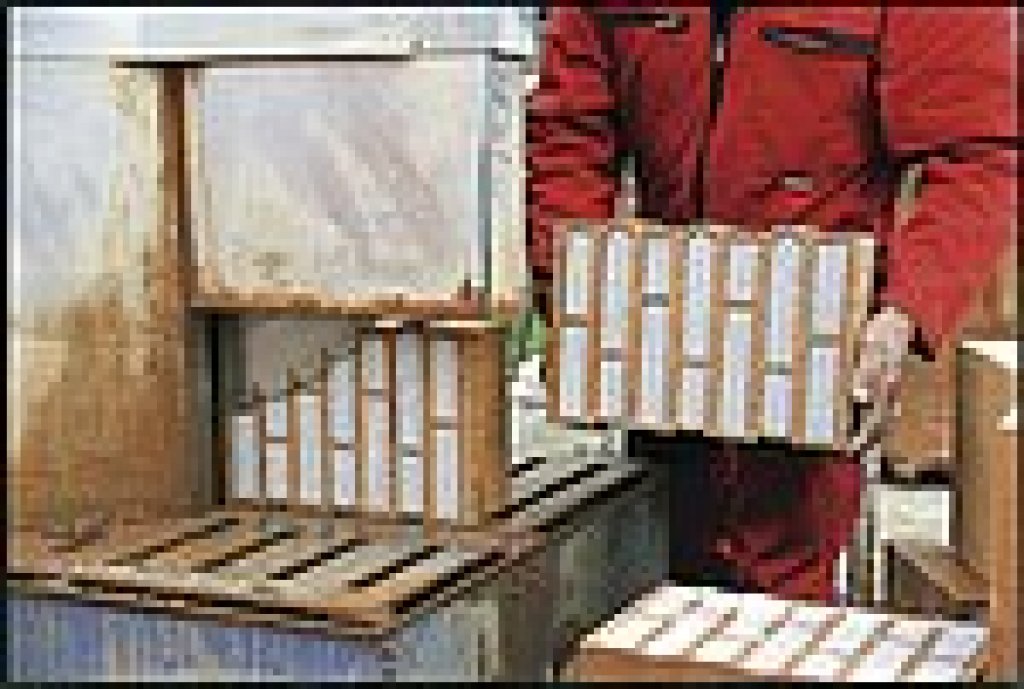

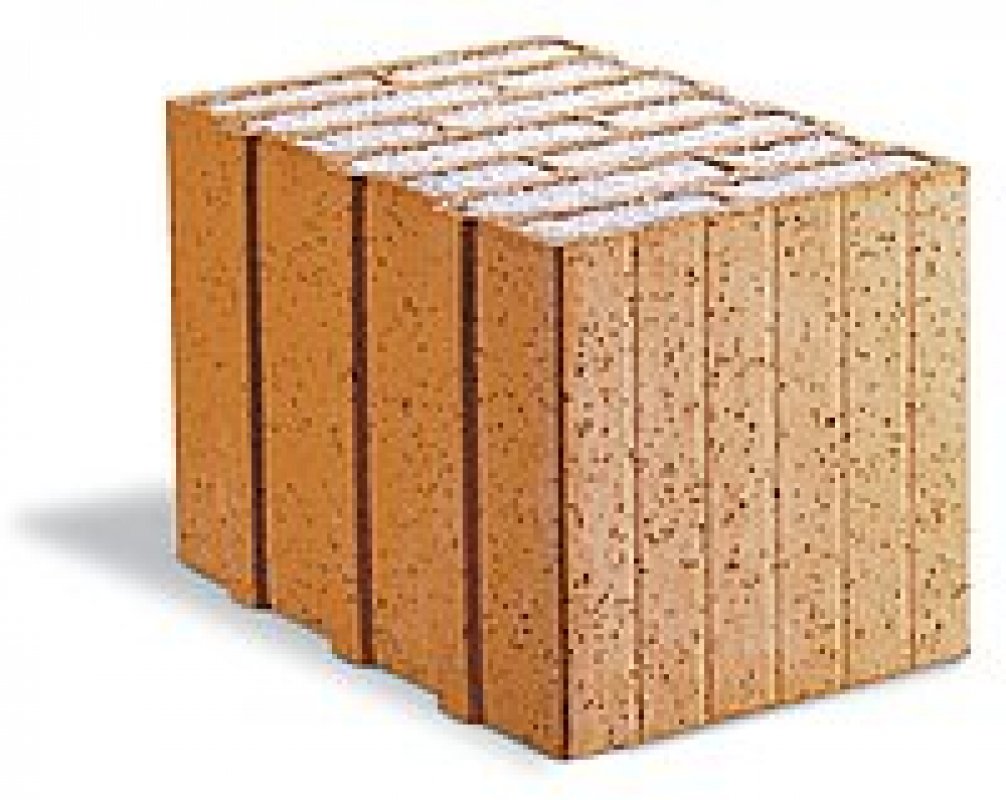

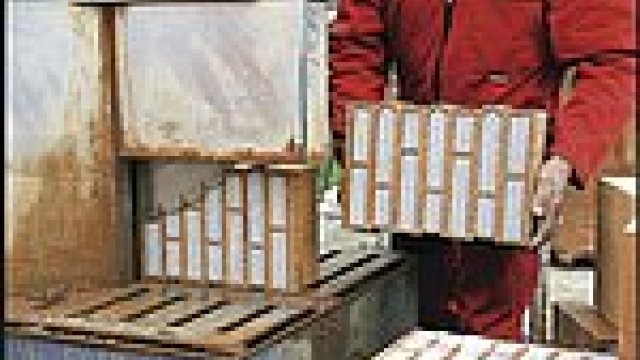

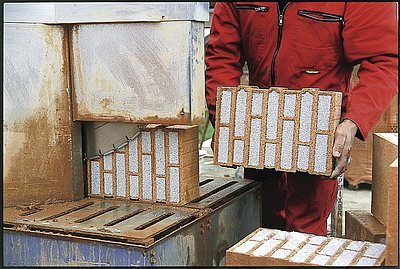

Obr. 1: Cihla POROTHERM 36,5 Ti s perlitovou výplní dutin

Pozoruhodné řešení

Převratnost řešení spočívá v tom, že se pomocí tepelné izolační výplně dutin podařilo zásadně eliminovat převažující sálavou složku prostupu tepla dutinami, která se uplatňuje spolu s vedením tepla vzduchem. Sálání a vedení tepla v dutině byly nahrazeny významně slabší tepelnou vodivostí perlitu.

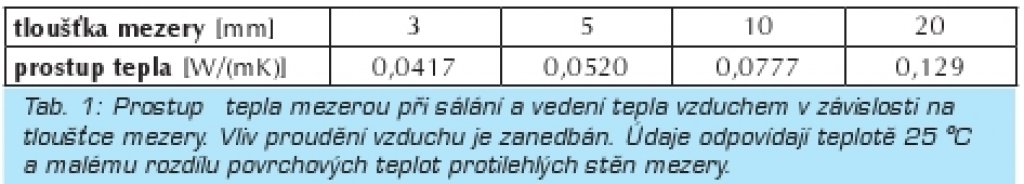

Podle [1] je při 24 °C součinitel tepelné vodivosti expandovaného perlitu 0,04 až 0,06 W/(mK) v závislosti na objemové hmotnosti. Pokud výrobce použije perlit s nejnižším součinitelem tepelné vodivosti, je z tab. 1 je patrné, že perlitem vyplněná dutina má lepší tepelnou izolaci (až na technicky nerealizovatelný případ dutin a stěn s tloušťkou do 3 mm). Dutiny cihel vyplněných expandovaným perlitem mohou být libovolně silné, čímž se jejich technické navrhování zjednoduší.

U cihel s prázdnými dutinami je nutné hledat kompromis mezi protichůdnými požadavky na tepelnou izolaci (co nejtenčí dutiny i stěny mezi nimi) a únosností (co nejsilnější stěny). POROTHERM 36,5 Ti s vyplněnými dutinami a stěnami větší tloušťky nabízí vedle lepší tepelné izolace i významně lepší návrhovou pevnost v tlaku 1,0 N/mm² při pevnosti cihel více než 7 N/mm². Pro srovnání – bloky POROTHERM Si mají návrhovou pevnost zdiva 0,65 MPa při pevnosti cihel 6 MPa.

Perlit je přírodní křemičitý materiál sklovité (amorfní) struktury, který vznikl mořskou vulkanickou činností. Obsahuje od 2 do 6 % vázané vody. Na rozdíl od jiných vulkanických skel surový perlit při rychlém ohřátí na vhodnou teplotu uvnitř intervalu měknutí expanduje až na dvacetinásobek původního objemu. Děje se tak většinou při teplotách nad 900 °C díky rozpínání teplem uvolněné vodní páry [1].

Méně vrstev, více užitku

Nový koncept cihel s integrovanou tepelnou izolací v dutinách ovlivní rozhodování, z čeho a jak se má vůbec stavět. „Chceme prostý zděný dům, zateplený dům nebo dřevostavbu?," klade si otázku nejedna rodina. Jelikož je vždy nutné splnit požadavky na statiku, neobejde se žádná nosná obvodová stěna bez pevného a tuhého hmotného materiálu. Tradiční materiál cihla dnes v podobě bloků POROTHERM 36,5 Ti nabízí hodnotu součinitele prostupu tepla na úrovni 0,23 W/(m²K) jako jednoduchá, oboustranně omítnutá stěna. U běžných způsobů výstavby se této hodnoty dosahuje jen s dodatečnou vnější izolací stěn, např.

• Stěna z betonu 25 cm silná, λ = 1,0 W/(mK), musí mít dodatečnou tepelnou izolaci tloušťky 15 cm,
• stěna z měkkého rostlého dřeva 25 cm, λ = 0,16 W/(mK), musí mít dodatečnou tepelnou izolaci 10 cm,
• stěna z měkkého rostlého dřeva, λ = 0,16 W/(mK) by bez tepelné izolace by měla tloušťku 65 cm!

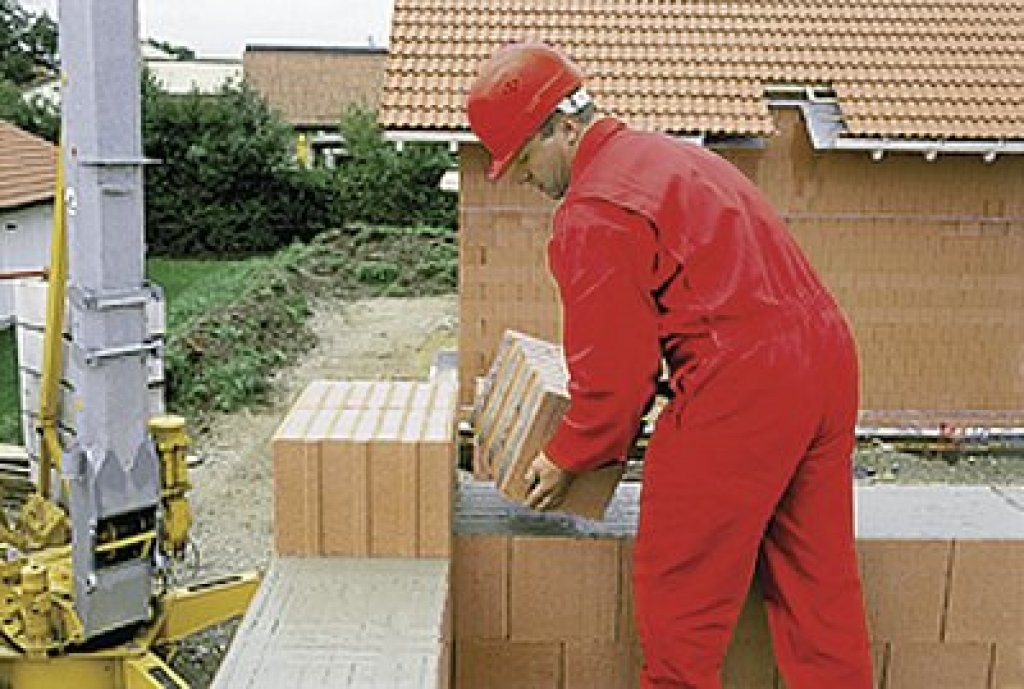

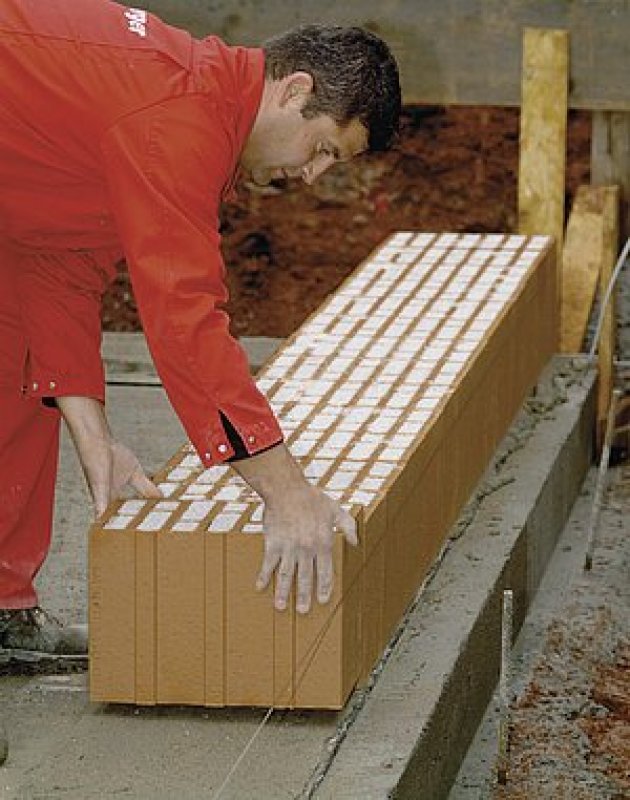

Obr. 2: Založení první vrstvy do pečlivě vyrovnaného maltového lože

Cihlové bloky POROTHERM 36,5 Ti nepotřebují díky perlitové výplni žádnou dodatečnou izolaci. To šetří náklady, energii a čas při výstavbě. Zdivo z nich si uchovává všechny tradiční hodnoty:

• masivní, jednoduché,
• osvědčené, s dlouhou životností,
• vynikající schopnost akumulace tepla.

Vysoká tepelná ochrana

Bloky POROTHERM 36,5 Ti nabízejí v součtu stavebně-fyzikálních výhod zvlášť inteligentní řešení tepelné izolace orientované na budoucnost. Spojují výhody různých materiálů v jediné cihle. Náročné, vrstvené stěnové konstrukce činí nadbytečnými.

Součinitel prostupu tepla obvodovou stěnou 0,23 W/(m²K) je o 40 % lepší, než je požadavek ČSN 73 0540-20,tedy U_N,POŽ = 0,35 W/(m²K). Cihla POROTHERM 36,5 Ti je ideální pro výstavbu domů s nízkou spotřebou energie.

Masivní, tepelně akumulující a zároveň vysoce tepelně izolační stěny zajišťují nejlepší prostorové klima, vysokou protihlukovou ochranu a vynikající protipožární ochranu.

Tepelně technické vlastnosti stěny POROTHERRM 36,5 Ti ve srovnání se stěnami z jiných materiálů snadno určíte v programu Výpočet tepelného prostupu, odporu a tepelné vodivosti zdiva.

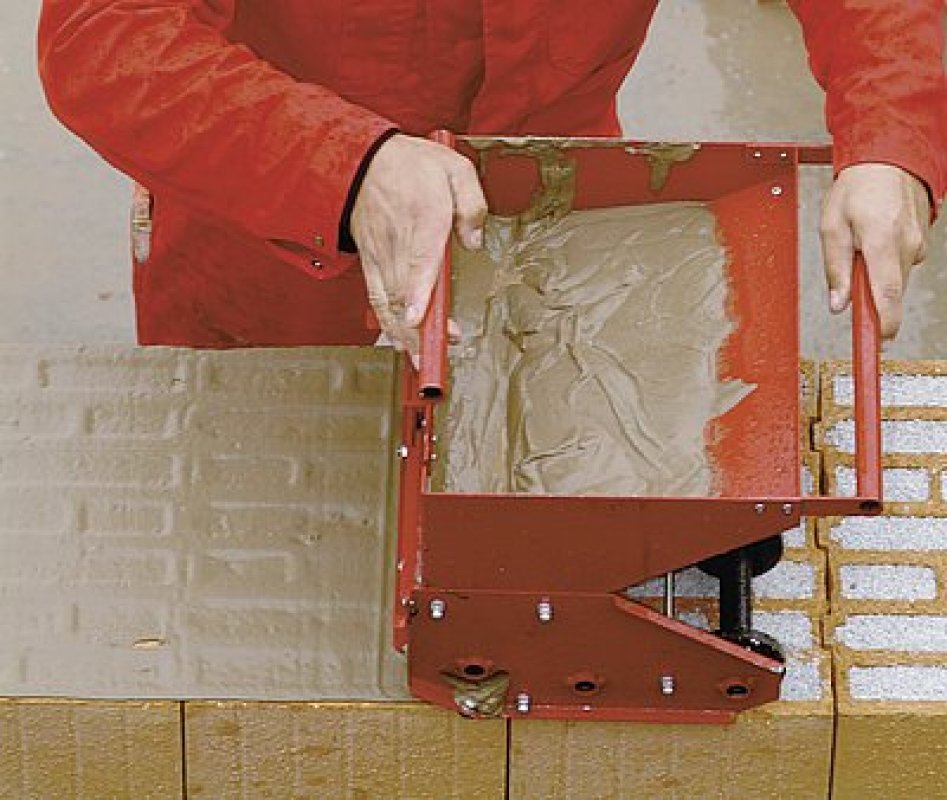

Obr. 3: Rychlé a snadné nanášení malty pro tenké spáry maltovacím vozíkem

Ochrana před vlhkem

Pro vyschnutí zdiva jsou, kromě proměnlivých vnějších podmínek, určující vysoká kapilární vodivost a nízký difúzní odpor pro vodní páru. Cihly POROTHERM 36,5 Ti spojují obě vlastnosti. Starají se tak o suché obvodové stěny a tím také přispívají k příjemnému prostorovému klimatu.

Expandovaný perlit použitý pro výplň dutin cihel POROTHERM 36,5 Ti je trvale hydrofobizován látkou, která zároveň zajišťuje soudržnost perlitové výplně a její adhezi se stěnám. Perlit bez hydrofóbní úpravy je nasákavý v případě promrznutí nasáklé tvarovky hrozí její poškození.

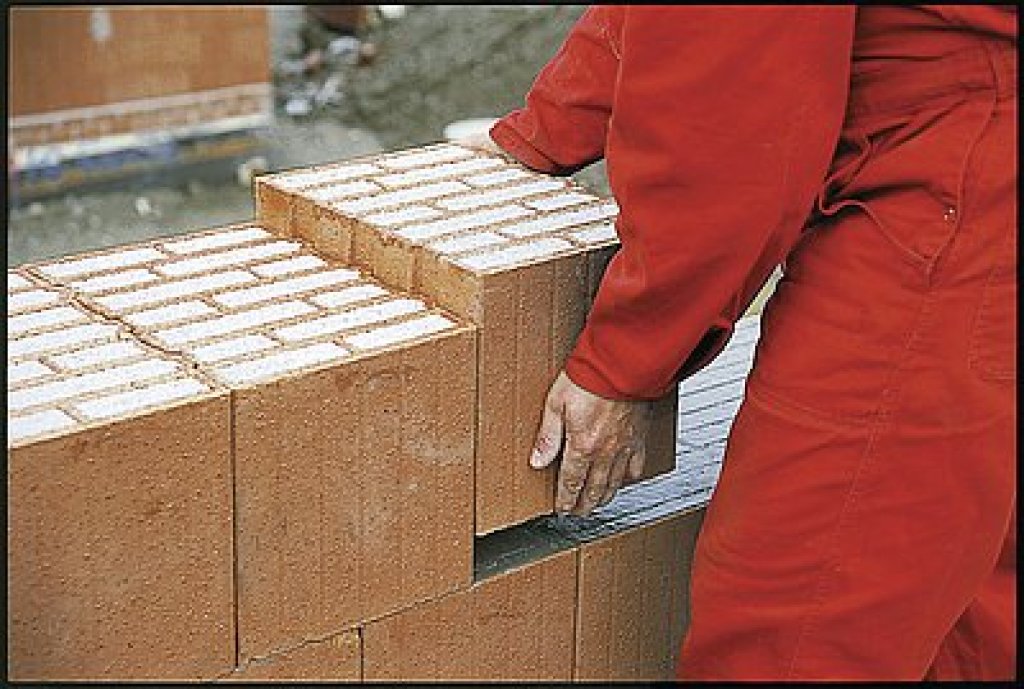

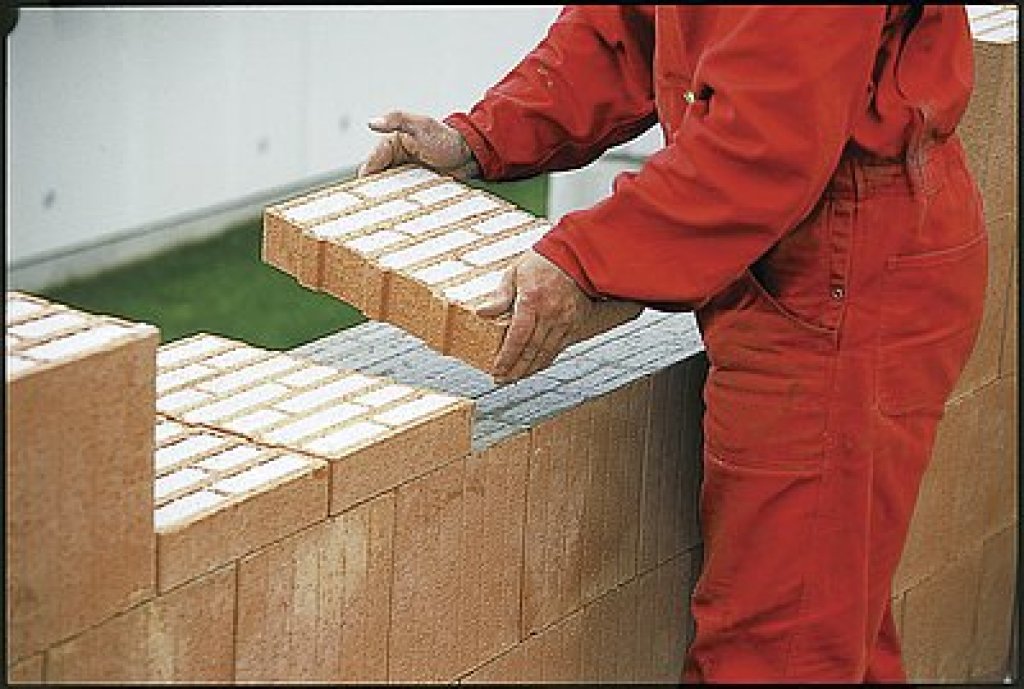

Obr. 4: Jednoduché a snadné usazování cihel

Žádné škodlivé látky v cihle

Cihly plněné perlitem prošly také zkouškou v Institutu stavební biologie Rosenheimu, SRN na mnoho druhů škodlivých látek. Výsledkem bylo – podle přísných směrnic Institutu – že zkoumaný cihelný materiál neobsahuje žádné podezřelé látky. Mimo jiné se prověřovaly radioaktivita, biologická snášenlivost (test Ames), riziko vzniku rakoviny a dále přítomnost kovů včetně těžkých, rozpouštědel a vonných látek, biocidů, polychlorovaných bifenylů, DDT, změkčovadel a formaldehydu.

Závěrem je, že POROTHERM 36,5 Ti je produkt umožňující zdravé bydlení a zároveň splňující požadavky na ochranu životního prostředí.

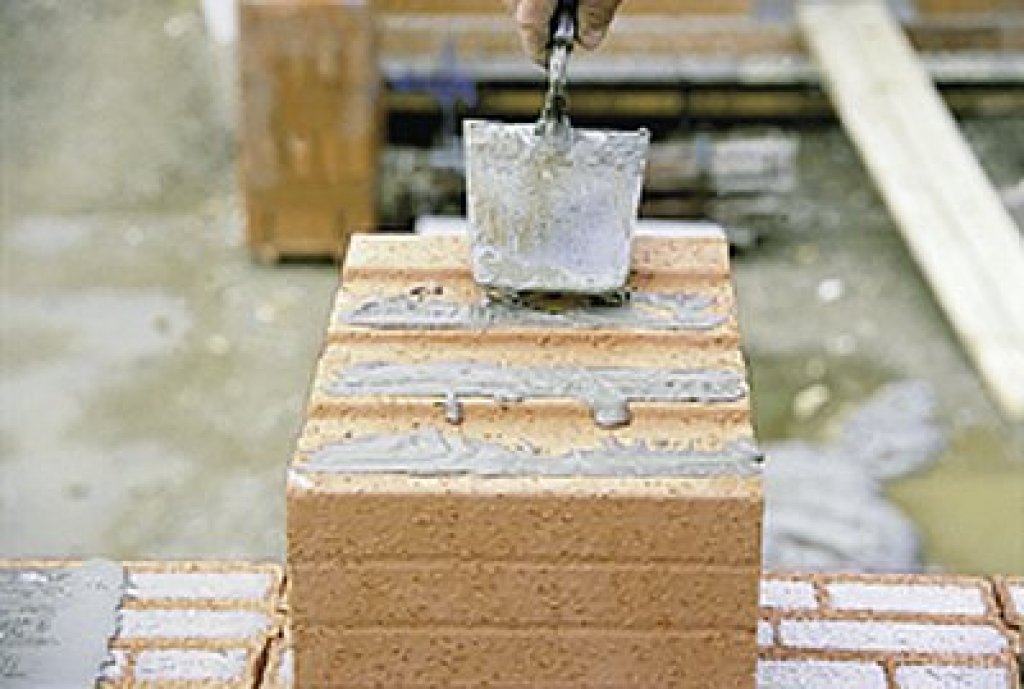

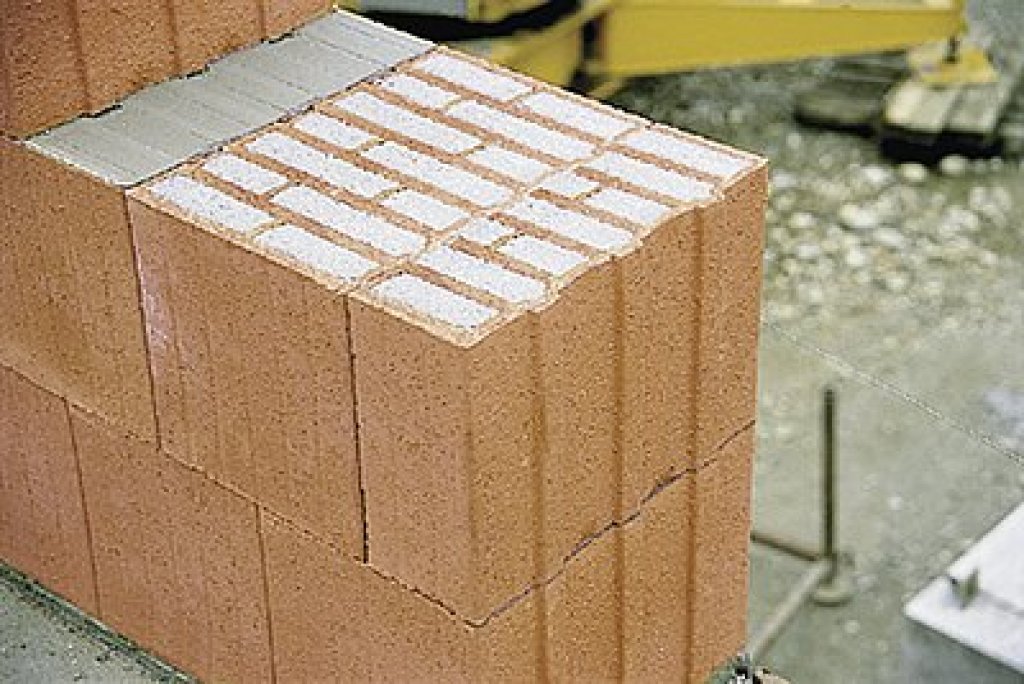

Obr. 5: Napojování rohu. Na pera první cihly napojované řady se nanese malta a cihla se usadí na sraz

Další výhody

• Zjednodušené navrhování a realizace díky jednoduché masivní stěně bez vnějších tepelněizolačních kompozitních systémů.
• Vynikající tepelná izolace pro všechna roční období.
• Úsporné, výhodné, jednoduché a rychlé zdění v systému přesných tepelněizolačních broušených bloků.
• Rychlejší doba vysychání díky maltě pro tenké spáry a hydrofobizované (vodu odpuzující) perlitové výplni.
• Žádná měkká, zranitelná vnější stěna (izolace) a tím potenciálně méně poškození a nižší náklady na údržbu.
• Úspora nákladů díky lepší tepelné ochraně a nízké spotřebě energie.
• Lepší zachování hodnoty na základě vysoké životnosti a energeticky úsporného způsobu užívání cihlové výstavby. Při dalším prodeji domu se projeví zvláštní hodnota cihlového masivního domu.
• Obvodové stěny bez škodlivých látek, hniloby, napadení hmyzem a ptactvem.
• Ve stěně není žádný plast ani odpad zatěžující životní prostředí a zdraví.

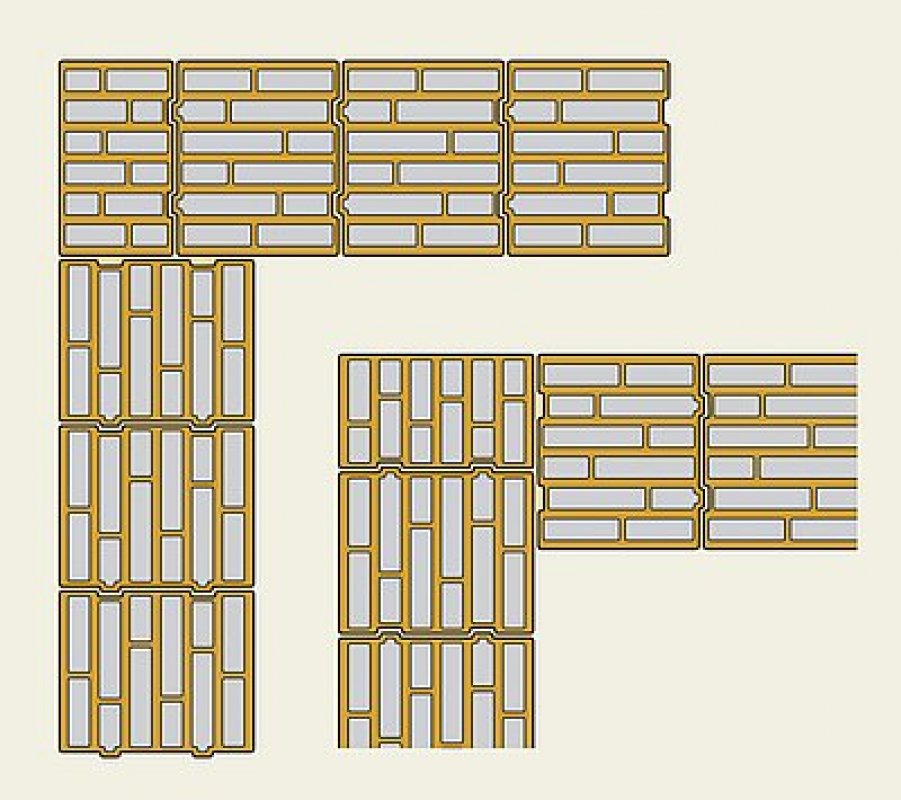

Obr. 6: Půdorys 1. a 2. vrstvy rohu
• Vysoká požární odolnost. POROTHERM 36,5 Ti je nehořlavý, žáruvzdorný (s požární odolností podle EN 13501-2, REI 180 DP1).
• Lepší ochrana proti vnějšímu hluku díky kombinaci cihly a perlitu, tj. zvuk odrážejícího a tlumicího materiálu.

Navíc stěny z prvků POROTHERM 36,5 Ti mají vysokou neprůstřelnost. Materiály či konstrukce se označují jako tlumící průstřel, když zabraňují průniku střel. Střelecký úřad v Ulmu (SRN) prováděl střelecké zkoušky na zdivu POROTHERM 36,5 Ti s omítkami a přiřadil mu třídu odporu FB7 NS podle EN 1522, což odpovídá nejvyšší třídě pro tlumení výstřelu u dlouhých zbraní.


Obr. 7: Pro výškové vyrovnání se mohou cihly seříznout až na výšku 6 cm – řezání stolovou pilou s chlazením

Jednoduchá výstavba

Krátce se ještě zastavme u techniky zpracování cihel POROTHERM 36,5 Ti. První vrstva se usadí jako broušené cihly do čerstvého maltového lože ze zakládací malty POROTHERM Ti, viz obr. 2. Aby se zabránilo vzlínání, vloží se do maltového lože hydroizolační vrstva (např. vyztužený pás pískované střešní asfaltové lepenky). Maltová vrstva musí být svisle a vodorovné přesně vyrovnaná, nejlépe pomocí vyrovnávací soupravy. Pokud by bylo vyrovnané maltové lože již ztuhlé, nanese se těsně před usazováním první vrstvy jedna vrstva malty pro tenké spáry.


Obr. 8: Usazení uříznuté vyrovnávací cihly v oblasti okenního parapetu

Další vrstvy cihel se usazují na maltu pro tenké spáry nanesenou celoplošně na spodní řadu cihel pomocí maltovacího vozíku, obr. 3 a obr. 4.

Při napojování rohů se pera napojované cihly zednickou lžicí dodatečně opatří maltou pro tenké spáry, viz obr. 5. Pro dosažení vazby zdiva se při tloušťce stěny 36,5 cm používají jen základní tvary cihel. Schéma napojení rohů pro dvě vrstvy nad sebou je na obr. 6.

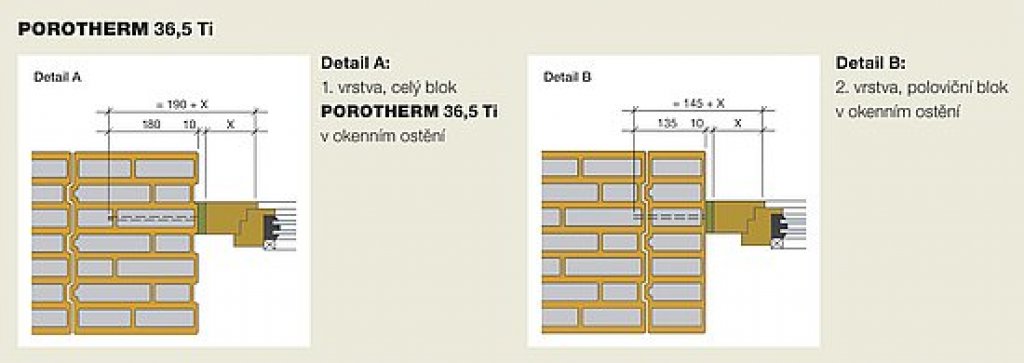

Obr. 9: Vytvoření ostění

Cihly POROTHERM 36,5 Ti lze pro vytvoření výškového vyrovnání snadno řezat až na minimální tloušťku vyrovnávací cihly 6 cm, viz obr. 7. Usazení uříznuté vyrovnávací cihly např. v oblasti okenního parapetu, viz obr. 8, zamezí vzniku tepelných mostů. U okenních parapetů se musí stěna vhodně zakrýt, např. pásem asfaltové lepenky a dodatečnou vrstvou malty. Parapet je tak chráněn ve fázi výstavby před deštěm a sněhem a vznikne rovná plocha pro řádné napojení okna. Pro vyrovnání svislých stěn, např. u parapetu, je možné uříznout cihlu délkově, sklouznutím řezné plochy po perech sousední cihly vyškrábat v uříznuté cihle drážky a bez použití malty ve styčné spáře usadit vyrovnávací cihlu bez tepelných mostů (obr. 9).K upevnění oken a balkonových dveří se použijí samořezné šrouby. Předvrtání otvoru se provede v potřebné délce, viz obr. 10, víceúčelovým vrtákem o průměru 6 mm z tvrdokovu bez rázového mechanismu (příklepu). Vyrovnaným a zafixovaným rámem vedeme šrouby a zašroubujeme je přímo v předvrtaném otvoru v parapetu. Samořezný závit zajistí potřebné uchycení. Hmoždinky nejsou nutné.

Další podrobnosti týkající se zpracování cihelného systému s perlitovou výplní dutin uvedeme v dalších vydáních tohoto časopisu.


Obr. 10: Okenní rámy se k ostění šroubují do předvrtaných otvorů bez hmoždinek samořeznými šrouby
Jak odhadujete budoucnost výstavby z cihel
		Jednovrstvé zdění zůstane ještě dlouho v oblibě (16%)
		Cihlové zdi budou doplněny vrstvou tepelné izolace (53%)
		Uplatní se cihly s izolační výplní dutin (15%)
		Cihly ustoupí jiným materiálům (16%)
(Celkový počet hlasů: 724)

Literatura a zdroje:

[1] www.perlite.net, firemní internetové stránky od American Perlite Company, North Hollywood, CA, USA.

---
