Přesná lokalizace objektů ve stavebních materiálech

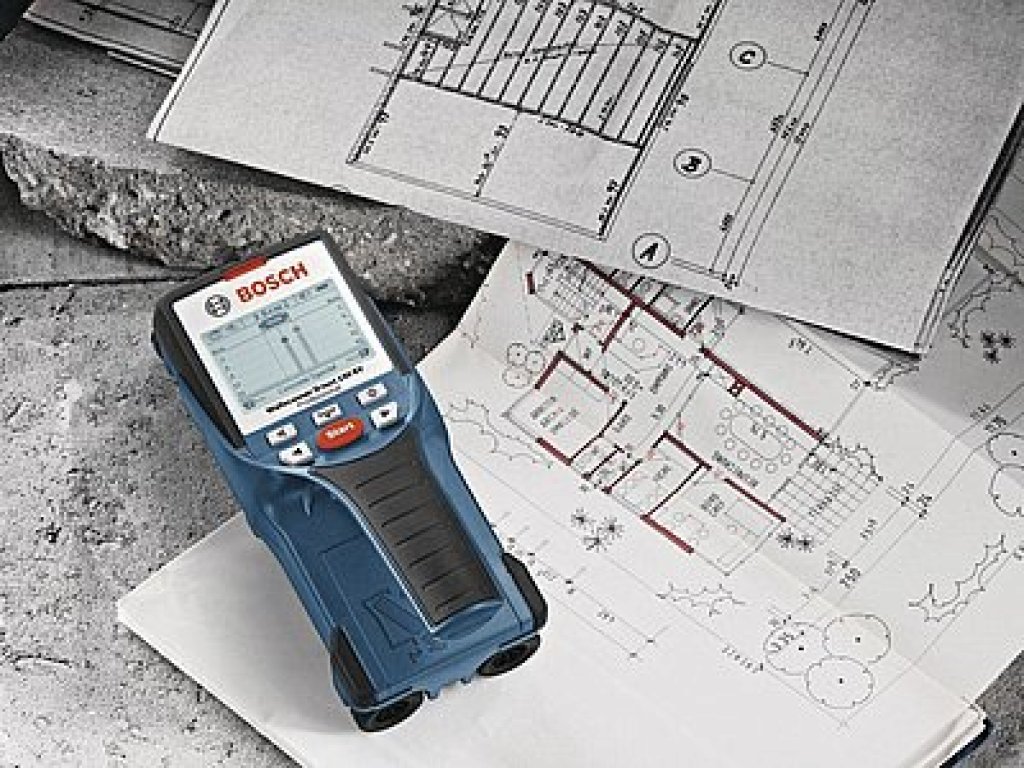

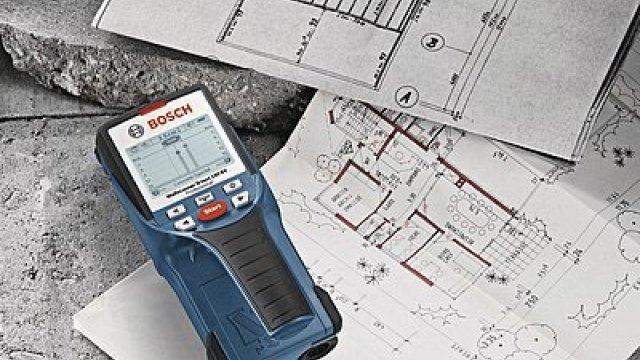

Společnost Bosch, světový výrobce laserové a digitální měřicí techniky, přináší každoročně na trh novinky a inovace v tomto oboru. V letošním roce představuje detektor D-tect 150 SV Professional, určený pro využití v pozemním a inženýrském stavitelství, který je schopen přesně lokalizovat objekty ve všech stavebních materiálech, včetně vlhkého betonu.

Nový detektor D-tect 150 SV Professional byl sestrojen speciálně pro měření v obtížných podmínkách. Detekuje předměty, které jsou velmi blízko sebe, jako například betonové výztuže (armovací železa) a je určen i pro hloubková měření. Zajišťuje výsledky měření s dosud nevídanou přesností a umožňuje spolehlivou lokalizaci objektů v jakémkoli stavebním materiálu. Díky doporučené hloubce vrtání spolehlivě zabraňuje vrtání na nesprávných místech. Proto je nepostradatelným pomocníkem pro stavbyvedoucí, inženýry a znalce hlavně při ověřování betonových vrstev.

Tři režimy měření v betonu

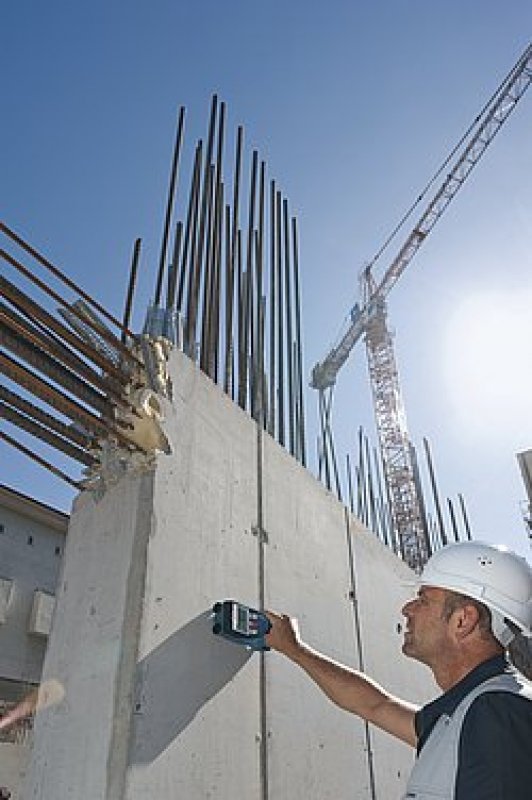

Přístroj D-tect 150 SV Professional používá ultra širokopásmový systém radarových čidel a další dva senzory. Je např. schopen detekovat betonovou výztuž (armovací železo) v hloubce šesti centimetrů již v čerstvém betonu. S každým dalším dnem, se kterým beton schne, je možné detekovat výztuže ve větších hloubkách. Maximální měřicí hloubka je 15 centimetrů.

Existují tři režimy pro přesné měření v betonu:

Standardní nastavení v režimu „Concrete Universal” slouží pro přesné měření v tenkých stěnách (vrstvách). Detekovanými materiály jsou primárně betonové výztuže (armovací železa) a kovové trubky v betonu, ale také plastové trubky a vedení pod napětím. Maximální hloubka měření je osm centimetrů.

Pro měření ve vlhkém betonu je vhodnější režim „Wet Concrete”. Vzhledem k tlumení radarového signálu vodou je max. detekční hloubka šest centimetrů.

Měření betonových výztuží, vedení pod napětím, kovových a plastových trubek v silných stěnách probíhá v režimu „Concrete Special”.

Další vlastnosti

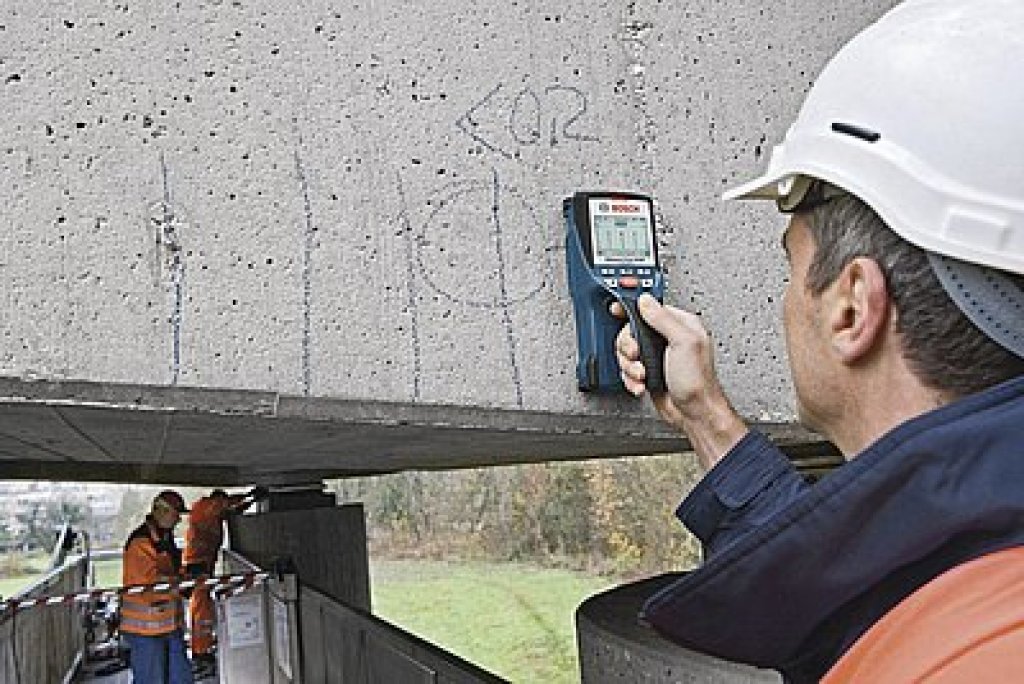

Jak již bylo uvedeno, tři různé režimy měření v betonu a režim Signal View umožňují přesnou lokalizaci armovacího železa i v čerstvém betonu, dále měření betonové vrstvy a také zobrazení objektů, které jsou velmi blízko sebe. Režim Signal View zobrazuje přímo kompletní radarová data a dodává spolehlivé výsledky při měření za mimořádně složitých podmínek. Odborník tak může ještě přesněji poznat specifické zvláštnosti přímo na místě a zohlednit je při analýze.

Snadná obsluha

Práce s detektorem D-tect 150 Professional je velmi snadná. Jakmile je zjištěn předmět, zobrazí se na displeji informace o vlastnostech materiálu, o možné hloubce vrtání v daném místě, o poloze předmětu s milimetrovou přesností a o velikosti předmětů s velkým povrchem. Pokud je objekt detekován, LED kontrolka nad displejem se rozsvítí červeně, pokud je přístroj přesně nad objektem, ozve se zvukový signál. Když jsou detekována vedení pod napětím, rozbliká se LED kontrolka červeně a přístroj vydá speciální varovný zvuk.

Kalibrace se děje automaticky, přístroj je proto vždy okamžitě připraven k použití. Detektor je navíc odolný vůči prachu a stříkající vodě dle IP 54 a zůstává plně funkční i při pádu z výšky jednoho metru.
