Prosvětlení a prostup plochou střechou

Střešní okna Roto ve zdvihovém rámu

Autor: Tomáš Hrdina Zdroj: Stavebnictví a interiér 5/2011 Fotografie: Archiv firmy Kontakt: ROTO střešní okna s.r.o.

Ploché střechy v současnosti zažívají boom vzhledem k novým a kvalitnějším materiálům ve srovnání s technologiemi druhé poloviny minulého století. Velmi důležitým prvkem u plochých střech, jak nových, tak i rekonstrukcí, bývá prosvětlení místnosti přes střešní plášť. Technické informace k výrobkům 1) Zdvihový rám pro střešní okna na plochou střechu (technický list ke stažení)

Klasickým řešením jsou kopulové čočky, které jsou vyráběny na bázi PVC nebo polykarbonátu. V posledních letech však bývá často právě kvůli nedostačujícím vlastnostem těchto materiálů využíváno pro prosvětlení také pro ploché střechy střešní okno.

Kvalitní detaily i celé okno

Jedním z cenově přijatelných řešení je použití střešního okna ve zdvihovém rámu. Přesto, že je pro střešní okno typická konstrukce šikmé střechy, jeho využití v ploché rovině střešního pláště začíná být stále častější.

Důvodem je především široká nabídka standardně vyráběných střešních oken Roto. Využitím střešního okna ve standardním rozměru má každý zákazník záruku, že bude mít na své střeše kvalitní sériově vyráběný výrobek, u něhož je zaručena kvalita jak celku, tak i jednotlivých detailů.

Účinné prosvětlení a další možnosti

Střešní okno Roto je zaskleno čirým sklem, a proto je prostup světla o poznání vyšší, než v případě polykarbonátu. Zároveň je zajištěna také vyšší životnost. Sortiment zasklení nabízí z vnější strany sklo tvrzené proti rozbití např. kroupami a navíc se samočistí povrchovou úpravou. Z vnitřní strany je možné využít dvojitého lepeného skla, které razantně zvyšuje jeho odolnost proti násilnému vloupání a proti vysypání do místnosti při rozbití skla. Nadstandardní tepelné parametry zasklení bývají také výhodou.

Prosvětlení místnosti pomocí střešního okna není jedinou výhodou použití na ploché střeše. Zajímává je také možnost každodenního větrání nebo také možnost výlezu přímo na plochou střechu.

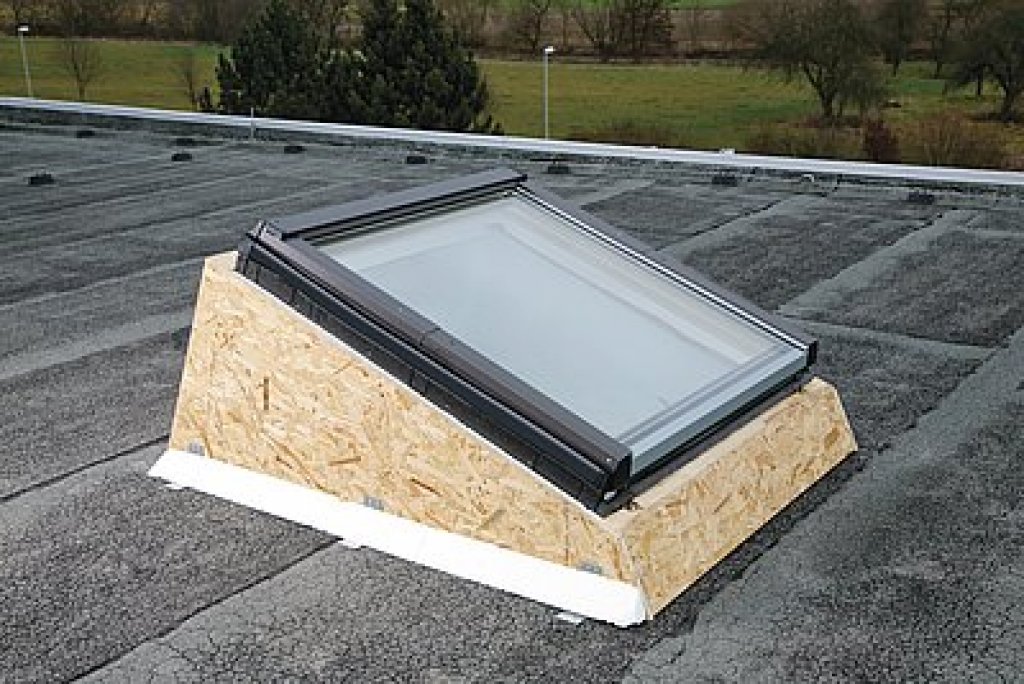

Montáž zdvihového rámu na plochou střechu

Prefabrikovaný zdvihový rám

Aby se docílilo požadovaného min. 15° sklonu pro střešní okno v ploché střeše, nabízí společnost Roto zdvihový rám EBR FLD. Je nabízen jako prefabrikát pro jednotlivé rozměry střešních oken Roto. Na stavbě se pouze sešroubují čtyři stěny rámu k sobě a shora se osadí rám střešního okna. Pro osazení na konstrukci střechy je součástí balení spojovací materiál, pouze se musí samotné ukotvení přizpůsobit dané skladbě ploché střechy. Z vnější strany stěn zvedacího rámu se pak instaluje hydroizolace. Stěna je z pevných OSB desek, takže natavení PVC hydroizolace, asfaltových pásů, nebo plechu není problém.

Spoj mezi rámem střešního okna a hydroizolací na stěnách se zakryje hliníkovým lemováním, které je součástí dodávky zvedacího rámu EBR FLD a je ve shodném odstínu jako oplechování střešního okna.

Z interiéru se střešní okno musí začistit ostěním, u něhož se nesmí zapomenout na funkční parozábranu. Nejčastějším řešením je buď klasická sádrokartonová konstrukce nebo jiné deskové finální materiály.

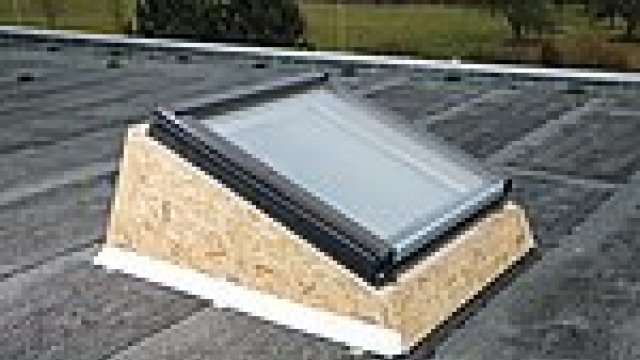

Střešní okno Roto Designo R8 ve zdvihovém rámu

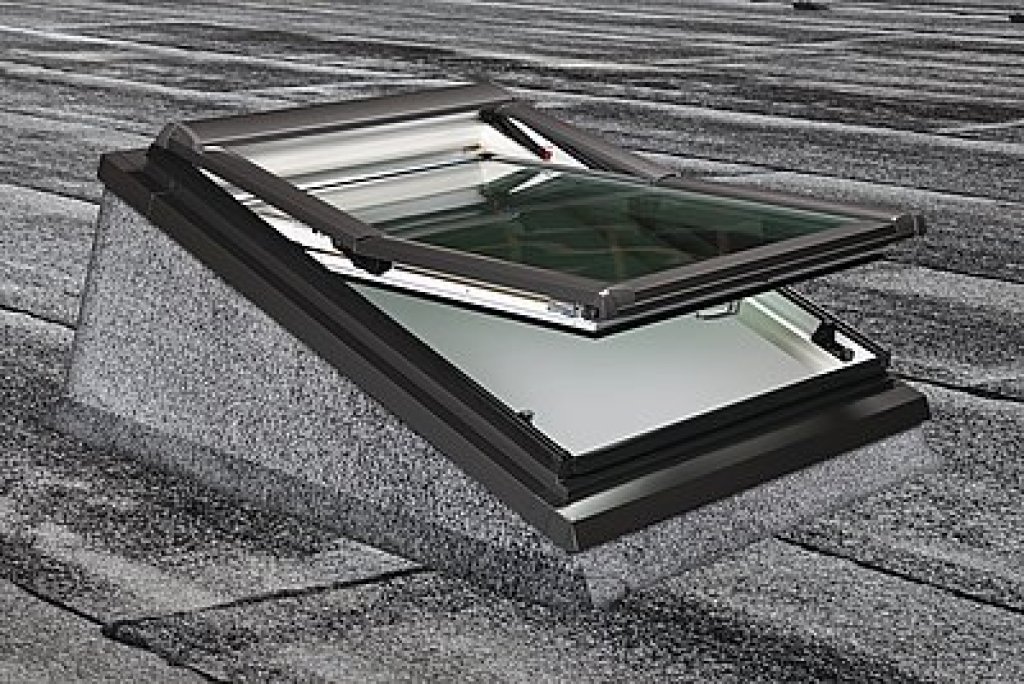

Roto Designo WDA R3

Zdvihový rám je již z výroby vyráběn zateplený polystyrenem. Pro požadavky nízkoenergetických budov lze na stavbě snadno zvýšit tloušťku tepelné izolace individuálně dle požadavků stavby.

Ideálním střešním oknem pro tuto konstrukci je tepelněizolační střešní výlez Roto Designo WDA R3. Používá se především pro výstup na střechu z vytápěných obytných prostor. Křídlo lze otevřít do boku až o 90°. Kování je opatřeno pístovým mechanismem pro bezpečné otevření a ochranu před samovolným zabouchnutím. Výrobek lze dokonce vybavit vnitřními zastiňovacími doplňky.

Kontakty:
ROTO střešní okna s.r.o.
Průmyslová 1306/7, 102 00 Praha 10
Tel.: +420 272 651 428
Fax: +420 271 750 187
E-mail: roto.czroto-frank.com
http://www.roto-frank.cz
(aktualizace kontaktu: 3. 8. 2011)
