SketchUp 8 PRO – 3D modelování pro každého

V loňském roce firma Google vydala novou verzi programu SketchUp s označením Google SketchUp 8 PRO. Firma 3E Praha Engineering, a.s. nabízí tento program v české lokalizaci a vylepšené verzi doplněné o funkce, které nám usnadňují práci s programem.

Za všechna tyto vylepšení dostala letos firma uznání na celosvětové konferenci prodejců SketchUp ve Švýcarskem Curychu za osobní účasti dvou zástupců naší firmy.

A jak jsme už u SketchUp-u zvyklí i verze 8 nám přinesla mnoho novinek a vylepšení.

Nové nástroje, funkce a vylepšení

Objemové nástroje – Sketchup 8 PRO má novou výkonnou sadu pro práci s objemovými tělesy. Nástroje Průnik, Sjednocení, Odečtení, Protlačení, Rozdělení a Skořepina nám umožňují rychlou a intuitivní práci s objemovými tělesy, slučováním a odečítáním dvou a více těles, zjednodušuje průniky těles i mezi různými skupinami a komponentami. K objemovým nástrojům patří výpočet objemu, panel Informace o modelu nyní zobrazuje objem jakéhokoliv objemového tělesa v modelu ve zvolených jednotkách.

Nezapomnělo se ani na funkce usnadňující práci s terénem. Byla přidána funkce Geo-umístění – pomocí ní získáme nejen orto snímky včetně 3D terénu, ale i barevné zobrazení leteckých snímků přímo z Google Maps. Dále byl doplněn modul Building Maker – který je „neporazitelný” v rychlém modelování stávajících budov, které lze následně upravit ve SketchUpu.

Pro lepší spolupráci s dalším softwarem byly přidány nové exporty a importy pro formáty DWG/ DWF 2010 do samotného programu SketchUp a export do DWG/DXF v oblíbeném výkresovém a prezentačním modulu Layout, kde můžete své výkresy sdílet ve formátu, který lze otevřít v libovolném CAD systému nebo 3D modeláři včetně SketchUp PRO.

V modulu Layout 3 byly přidány nové funkce jako úhlové kótování, nové styly čar – které lze přizpůsobit dle potřeb. Přesný přesun k vlastnímu uchopovacímu bodu a mnoho dalších novinek, které dělají z modulu Layout silnější a výkonnější nástroj pro automatizované zpracovávání projektů, tvorby dokumentace až po samotný velkoformátový tisk a prezentaci přímo z LayOutu.

Vylepšení se nevyhnul ani snad nejpoužívanější nástroj programu SketchUp a to nástroj Tah/Tlak , který byl doplněn o možnost editovat dopředu vybranou plochu, což je velmi užitečné, hlavně pokud nechceme měnit úhel pohledu.

Demo opět v počeštěné verzi

SketchUp 8 PRO obsahuje další řadu nových funkcí a vylepšení, kompletní seznam naleznete na stránkách programu www.sketchup.cz. Demo je k dispozici v počeštěné verzi, kde byly lokalizovány všechny základní nástroje ikonového panelu „Začínáme”, což nováčkům dovolí seznámit se právě se základními principy práce ve SketchUpu, bez zbytečného zabřednutí do pokročilých vlastností programu. Plná verze je samozřejmě v plné lokalizaci včetně modulu Layout a StyleBuilder, k dispozici jsou tištěné manuály s příklady a možnost absolvovat školení.

Další zajímavosti a novinky

Společnost 3E Praha Engineering, a.s. je výhradním distributorem programu SketchUp PRO v České republice a na Slovensku. Na základě požadavkům našich uživatelů, průběžně doplňujeme verzi SketchUp PRO o nové knihovny komponent a materiálů českých výrobců, které jsou pro zákazníky k dispozici ZDARMA.

Jednoduchost SketchUpu jsme ještě obohatili o tzv.. „Pluginy”, které umožňují ještě snadnější práci s programem. Mezi používané pluginy vytvořené „éčky” patří momentálně: 3E Utility – obsahující téměř třicítku užitečných pluginů. Parametrické tvary – umožňují vykreslit různé parametrické tvary jako např.: kužel, jehlan ale i trubku, jekl, U-profil.,... Všechny námi vytvořené pluginy a knihovny fungují pouze ve verzi PRO programu SketchUp.

Ve stádiu testování máme další pluginy, takže se zákazníci mají na co těšit. Informace se postupně dozvíte na našich stránkách www.sketchup.cz.

Využití programu SketchUp při návhu interierů a exteriérů – zkušenosti uživatele

Začalo to AutoCADem. Je to výkonný pomocník pro 2D návrhy, ale stále nám tam chyběla ta lehkost práce s třetím rozměrem. Když pak došlo k prvnímu seznámení s programem SketchUp, tehdy ve verzi 6, nebylo dále co řešit. To, co jsme viděli, nás uchvátilo natolik, že za pár dní jsme již měli doma originální SketchUp PRO. Přechod na nový způsob práce, zcela odlišný od dosavadních zkušeností, byl snad otázkou několika hodin. Vše je intuitivní a logické. Vytvoření detailního návrhu se velice zrychlilo, samotné změny jsou otázkou chvilky. Během času jsme ladili hlavně „techniku“ modelování, více jsme využívali výhod komponent. Rozšiřovali jsme vlastní knihovnu, kterou jsme optimalizovali pro naše potřeby, snadnou manipulaci v projektu, použití pro dokumentaci a následné bezproblémové fotorealistické výstupy ve vizualizačním programu Artlantisu. Sdílení knihovny komponent je obrovskou úsporou času pro celý náš tým.

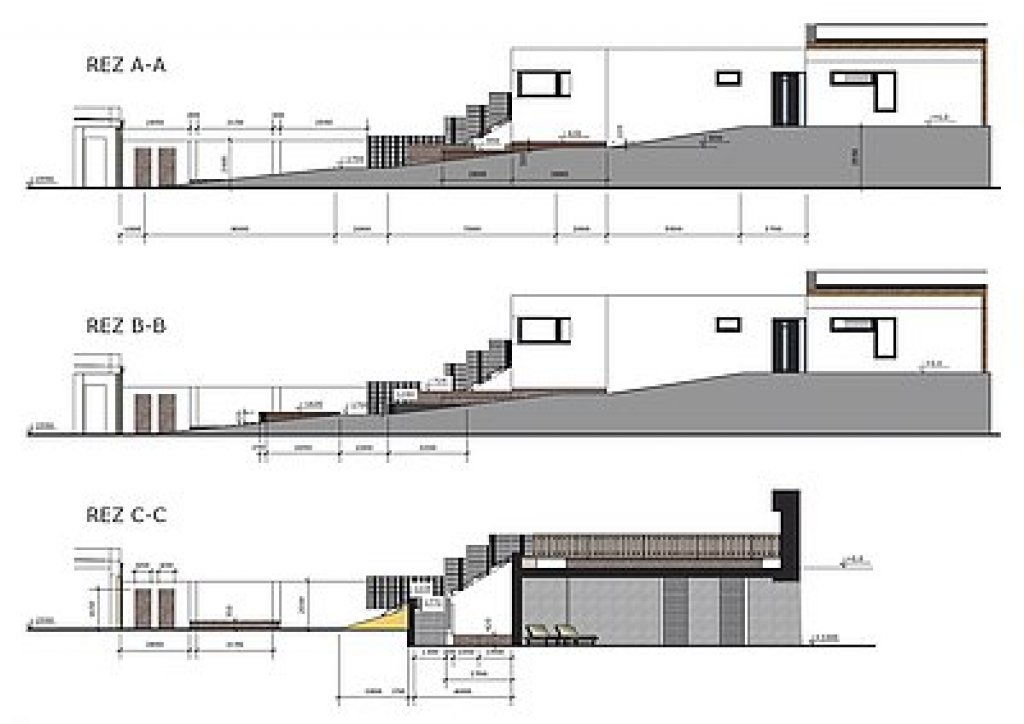

S příchodem verze 7 a nyní 8 jsme v několika projektech úspěšně využili propojení s Google Earth a naše modely jsme vsadili do skutečného terénu. Naši knihovnu komponent jsme doplnili dynamickými komponentami, kdy každá dokázala nahradit hned několik „standardních“. Také jsme začali ve velké míře využívat nástroj LayOut, díky kterému jsme mohli naše projektové dokumentace vytvářet v mnohem flexibilněji a v nové kvalitě.

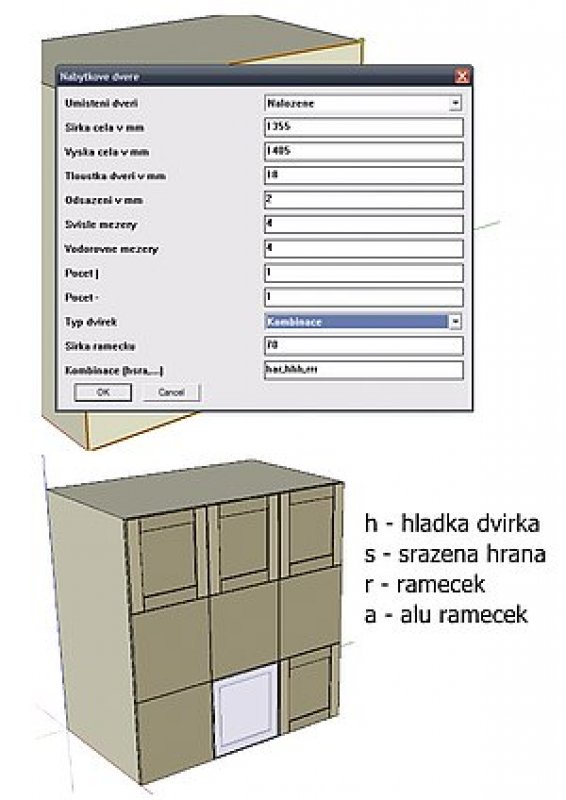

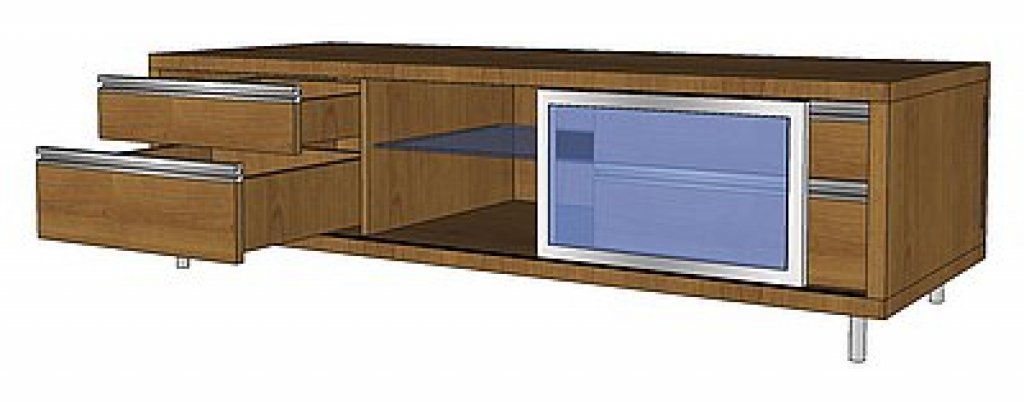

Další krok nastal s využitím programovacího jazyka Ruby. Pro vlastní potřebu jsme si vytvořili pár užitečných interaktivních scriptů, které nám v modelu generují okna, interiérové dveře a nábytková dvířka podle zvolených parametrů.

V současné době, kdy už je většina projektů velmi komplexních a detailně propracovaných, stále více oceňujeme kombinaci rychlé práce ve 3D pomocí SketchUpu a následné vizualizace v Artlantisu.

Ing. Onřej Bořil, Ing. Michal Veselý, OB-inside design

Autor:
Foto: Archiv OB-inside designa, Martin Prvonič
