Střešní kašírované izolační dílce

Mezi kvalitní varianty řešení pro jednoplášťové ploché střechy patří střešní kašírované dílce Rigips Dämmsysteme CZ. Skládají se z vysoce kvalitního stabilizovaného samozhášivého pěnového polystyrenu Rigips Dämmsysteme CZ a vhodného typu hydroizolačního pásu. Tento pás o šířce 1080 mm na dvou stranách přesahuje desku EPS o min. 80 mm, a tak umožňuje jednoduché spojení se sousedními dílci. Kompletizované prvky se na stavbu dodávají v různém provedení, které odpovídají požadavkům konstrukce.

Mezi hlavní výhody tohoto systému patří:
• výborné tepelně-izolační vlastnosti
Použitý pěnový polystyren Rigips Dämmsysteme CZ zajišťuje:
&lambdak₁₀ < 0,0350 W/mK pro PSB-S-25
&lambdak₁₀ < 0,0330 W/mK pro PSB-S-30
&lambdak₁₀ < 0,0320 W/mK pro PSB-S-35
• velmi nízká nasákavost
Dílce vykazují velmi příznivé tepelně - izolační vlastnosti také při:
- pokládce při zhoršených klimatických podmínkách;
- případném zatečení do konstrukce;
- zvýšené kondenzaci v konstrukci;
- nesprávně provedené parozábraně, či dalších detailů.
Střechy z kašírovaných dílců velmi brzy signalizují případnou poruchu hydroizolace (vodu nepohlcují).
Nehrozí další problémy jako u dočasně hydrofobizovaných vláknitých materiálů.
• minimální hmotnost
Tato důležitá vlastnost se projevuje mnoha způsoby:
- minimální přitížení střechy;
- nízké náklady na transport od výrobce;
- jednoduchý transport na střechu;
- efektivní a fyzicky nenáročná pokládka.
• vysoká pevnost v tlaku
Pěnový polystyren Rigips Dämmsysteme CZ vykazuje vysoké pevnostní parametry v tlaku:
- PSB-S-25 min. 140 kPa při 10% lin. def.;
- PSB-S-30 min. 180 kPa při 10% lin. def.;
- PSB-S-35 min. 220 kPa při 10% lin. def.
Tyto hodnoty vysoce překračují pevnosti konkurenčních vláknitých materiálů. Proto se například na střešní terasy užívá téměř výhradně pěnového polystyrenu.
• možnost dodávky spádových dílců
Výrobní technologie Rigips Dämmsysteme CZ umožňuje dodávat kašírované dílce vyspádované do libovolného spádu. Přitom cenové navýšení při dodávce spádových kašírovaných dílců je naprosto minimální. Běžně se pohybuje v rozsahu od 2 do 10 % dle velikosti zakázky. Zpracování kladečského výkresu pro konkrétní plochou střechu je prováděno zdarma v rámci technického servisu firmy.
• standardně expanzní vrstva
U střešních kašírovaných dílců Rigips Dämmsysteme CZ je prováděno lepení asfaltového pásu PUR lepidlem, v pruzích a tak je zajištěna expanzní vrstva mezi EPS a pásem s možností vyrovnání tlaků vodní páry. Tento způsob nahradil dříve používané plnoplošné lepení, které vyrovnání tlaků neumožňovalo a přispívalo tak ke vzniku boulí na povlakové hydroizolaci.
• vysoká variabilita výroby
Technologie výroby Rigips Dämmsysteme CZ umožňuje dodávky velkých i malých zakázek v nejkratších termínech a za výborných podmínek.
• jsou zaručeny další důležité vlastnosti
Možnost nejširší nabídky kombinací druhů EPS a pásů pro libovolný požadavek projektanta. Dodáváno pouze samozhášivé provedení EPS se zvýšenou požární bezpečností. Ke střešním dílcům je zdarma zajištěn další technický servis. Možnost využití různých technologií fixace k podkladu (kotvení, lepení, přitížení...). Vhodné pro různé střešní konstrukce (terasy, střešní zahrady...). Střešní dílce Rigips Dämmsysteme CZ jsou cenově výhodnou variantou. Velmi příznivý poměr cena/výkon.

Materiály
  Základem systému je deska, nebo spádová deska ze samozhášivého stabilizovaného pěnového polystyrenu Rigips Dämmsysteme CZ PSB-S-25S, PSB-S-30S, PSB-S-35S.
Tyto jsou kompletovány s vybranými asfaltovými pásy. Používají se jak oxidované pásy s označením GV 25/100, GV 35, GG 36 (dle použité nosné vložky), tak SBS modifikované asfaltové pásy s označením GV E 35, GG E 36. V případě požadavku zákazníka je možno kašírovat jiné typy asfaltových pásů.
Pro lepení dílců se používá výhradně polyuretanového lepidla aplikovaného za studena. Tento způsob kašírování nepoškozuje pěnový polystyren ani asfaltový pás a zajišťuje vysoce kvalitní spojení střešního dílce.
Lepidlo je nanášeno v pruzích, a tím je zároveň vytvářena expanzní vrstva.

Tvary
  Střešní kašírované dílce Rigips Dämmsysteme CZ se dodávají v několika tvarech. Základem dodávek jsou desky, popřípadě přeložené desky (dvojdeska, klappbahn), dále je možno dodávat dílce spádové pro současné zajištění příslušného spádu.
Poslední možností je dodávka lamelovaných desek, které se velmi dobře přizpůsobují nerovnému podkladu a je možno je aplikovat i na obloukové střešní konstrukce. Rozměry (četnost) lamel je volitelná dle požadavku zákazníka. Lamelování hustší umožňuje dílec aplikovat na obloukovou střechu s menším poloměrem zakřivení.

Aplikace
Podklad
  Podklad by měl být bez výrazných nerovností. Případné nerovnosti je nutno dle možnosti odstranit, popř. vyrovnat vhodným materiálem (např. přířezy asfaltového pásu). Max. toleranci podkladu 5 mm/2 m stanoví ČSN 731901/99. U konstrukcí střech kotvených musí podklad umožňovat spolehlivé přikotvení. U konstrukcí střech lepených musí být podklad suchý a také zbaven nečistot, které by snižovaly přídržnost lepidla, případně podle potřeby opatřen penetračním nátěrem. Při lepení na staré hydroizolační asfaltové pásy se musí tyto mechanicky očistit, vyspravit a opatřit asfaltovým nátěrem za studena (např. ALN). Tento je nutno, stejně jako penetrační nátěr na silikátových podkladech, nechat 24 hodin odvětrat (oba obsahují rozpouštědla, která mohou poškodit EPS).

Připevnění
  Dílce se vždy připevňují k podkladu, volná pokládka se nepřipouští. Pokládají se zásadně na vazbu, aby se vhodně rozdělila napětí, vznikající ve střešním plášti a zároveň se nevrstvily přesahy dílců v jednom uzlu. Přípevnění dílců je možno provést buď kotvením nebo lepením. Návrh připevnění je nutno vždy provést s ohledem na sání větru pro konkrétní střechu.
U kotvených střech je množství a druh kotevních prvků také závislý na podkladu (beton, trapézový plech…), u silikátových podkladů je nutno únosnost kotev prokázat tahovými zkouškami.
U lepených střech se střešní kašírované dílce k podkladu lepí vhodnými lepidly bez organických rozpouštědel, která narušují polystyrenovou vrstvu.

Lepidla se rozdělují:
1) Polyuretanová - lepidla aplikovaná jednoduchým způsobem z plechovek v pruzích:
• výhody: jednoduchost aplikace, dopěňují mírné nerovnosti podkladu;
• nevýhody: mírně vyšší cena, minimální teplota při aplikaci +5 ⁰C, méně příznivý stupeň hořlavosti, doba tvrdnutí cca 6 hod.
2) Asfaltová za tepla - zastaralý způsob lepení do rozehřátého asfaltu
• výhody: nízká cena asfaltu;
• nevýhody: je nutno mít technologii na rozehřívání a rozlévání asfaltu; nebezpečná práce s horkým asfaltem.
3) Asfaltová za studena - poměrně málo používaný způsob lepení v pruzích:
• výhody: jednoduchost aplikace;
• nevýhody: vyšší cena, stanoveny minimální teploty pro aplikaci.
4) Lepení do therm pruhů - dílce jsou lepeny do pruhů asfaltové hmoty, která je v pruzích nanesena na horním líci speciální parozábrany a aktivována (roztavena) před položením dílců hořákem:
• výhody: jednoduchost aplikace, úspora za lepidlo nebo kotvy, okamžitá přídržnost;
• nevýhody: vyšší cena parozábrany.

Spojování

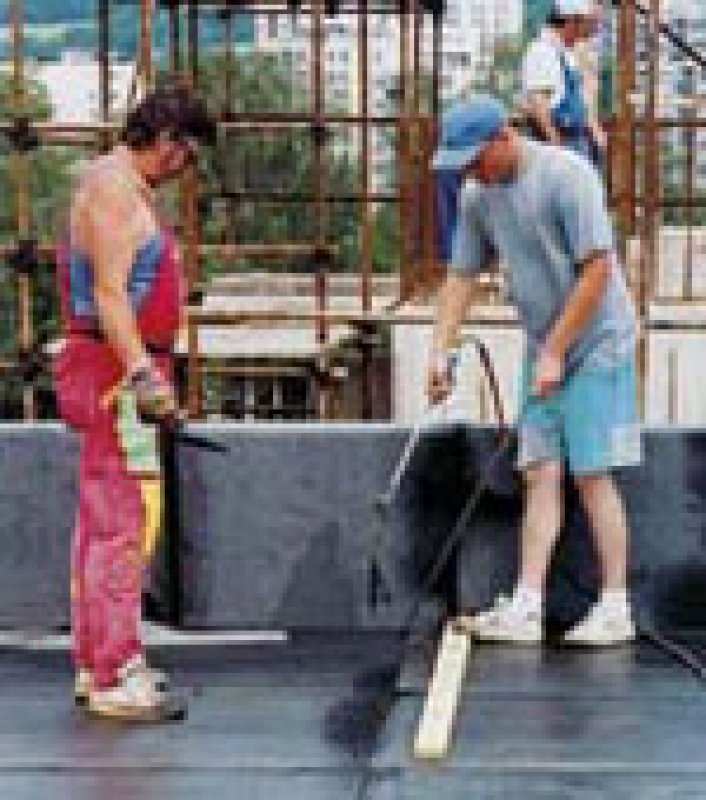

  Po připevnění střešních dílců k podkladu je nutno provést pečlivé svaření jednotlivých přesahů asfaltového pásu. Zde je nutná určitá řemeslná zručnost, neboť nesmí dojít k poškození pěnového polystyrenu plamenem hořáku. Nejčastěji se spojení provádí svařením bočním hořákem s dotlačením přítlačným válečkem. Často se také používá tzv. nášlapná lať, která se umístí cca 8 cm vedle hrany spojovaného přesahu, a po zatížení (přišlápnutí) se zbylý přesah pásu pomocí přípravku odehne a bez problémů řádně svaří.

Vrchní hydroizolační pás
  Pokud střešní kašírované dílce byly kotveny i v ploše mimo přesahy, je nutno kotvy přetavit přířezem asfaltového pásu cca 250×250mm.
Dále se provádí finální vrstva dvouvrstvé hydroizolace střechy a to plnoplošným natavením na nakašírovaný asfaltový pás. Nejčastěji se používá jeden SBS modifikovaný asfaltový pás s břidličným posypem.

Technický servis
  Rigips Dämmsysteme CZ zajišťuje zdarma komplexní technický servis. Ten zahrnuje mj. základní tepelně technická posouzení konstrukce, návrh a zpracování kladečských výkresů na spádové střechy včetně výpočtů a ocenění, provedení tahových zkoušek na střešní kotvy, výpočty a návrh kotvení, optimalizace skladeb z hlediska tepelně technického, výrobního, ekonomického apod.

Závěr
  Střešní kašírované dílce Rigips Dämmsysteme CZ navazují na dlouholetou tradici EPS ve stavebnictví. Vysoká kvalita dílců odpovídá běžným Evropským standardům. Řada výhod dílců, jako je především velmi nízká pracnost, nízká hmotnost a cenová dostupnost v kombinaci s bezplatným nadstandardním technickým servisem, předurčují tento výrobek pro vysoce kvalitní řešení konstrukcí většiny jednoplášťových plochých střech.
