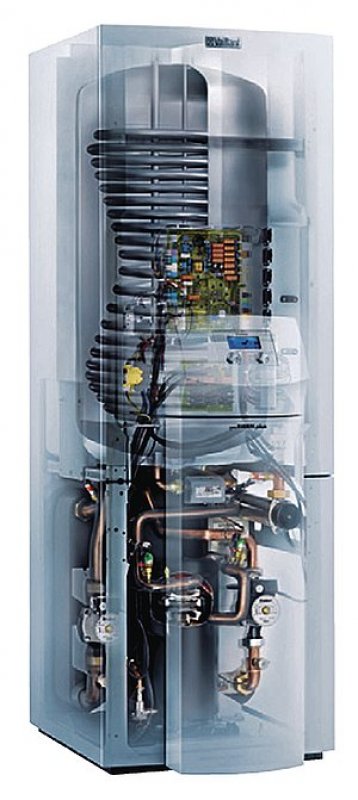

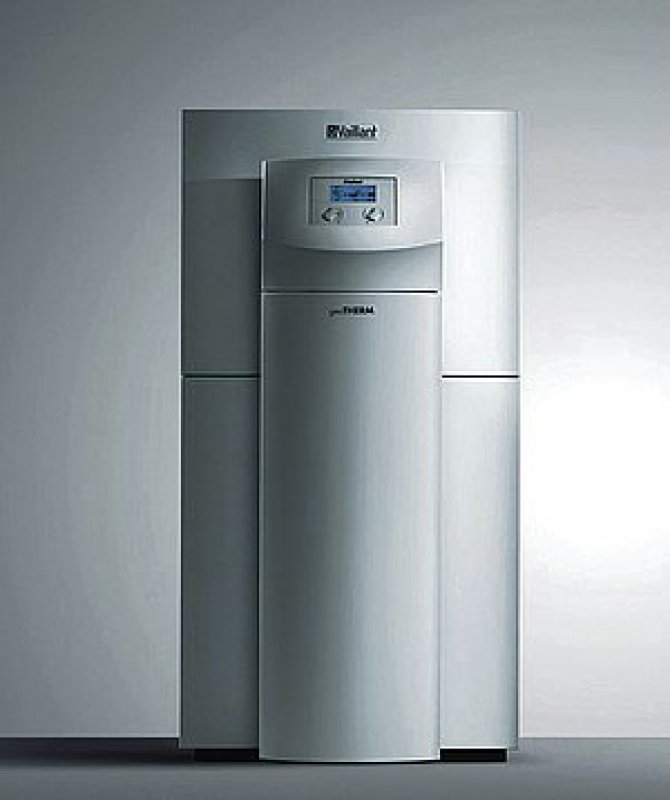

Systém geoTHERM pro novostavby i rekonstrukce

Tepelná čerpadla Vaillant řady geoTHERM poskytují uživatelům nezávislost na ceně zemního plynu. Vyrábějí se ve výrobním závodě v německém městě Gelsenkirchen za použití špičkových technologií.

Tepelná energie získaná podle provedení tepelného čerpadla z venkovního vzduchu, země, nebo vody šetří nejen životní prostředí, ale také provozní náklady na vytápění a přípravu teplé vody.

Provozem tepelného čerpadla nevznikají žádné emise do ovzduší, pouze 25 % z celkové topné energie se musí zabezpečit na provoz čerpadla z elektrického proudu. To znamená, že z 1 kW elektrické energie se získá cca 3 kW tepelné energie.

Malé opakování

Tepelná čerpadla pracují na opačném principu než chladnička. Podle Carnotova cyklu se energie odebírá z okolního prostředí (vzduch, země, nebo voda), převádí se na vyšší teplotní úroveň a tím je využitelná pro účely vytápění.

V pracovním okruhu tepelného čerpadla cirkuluje chladivo (bez FCKW) s extrémně nízkým bodem varu. Při prvním kroku cyklu dochází ve výparníku k předání tepelné energie ze zdroje, dle typu čerpadla, do chladiva – teplosměnné kapaliny. Tím dochází ke změně skupenství z kapalné do plynné formy. Ve druhém kroku je chladivo v plynné podobě v kompresoru stlačeno, tím se zvýší jeho teplota. Pro tuto část cyklu je nutné přivést zmíněných 25 % elektrické energie.

Takto získaná tepelná energie je v kondenzátoru předána dál do topného systému, dochází ke snížení teploty chladiva a jeho následné kondenzaci – zkapalnění. V posledním čtvrtém kroku cyklu se při dekompresi chladivo v expanzním ventilu silně ochladí tak, aby opět mohlo přijmout tepelnou energii z okolního prostředí pro další stále se opakující cyklus.

Snadná instalace

Tepelná čerpadla Vaillant řady geoTHERM se vyznačují snadnou a rychlou instalací. Jsou vhodné jak pro nové, tak i pro rekonstrukce stávajících topných systémů. Široký sortiment příslušenství, zejména vzduchových kanálů, pro čerpadla v provedení vzduch-voda, usnadňuje instalaci tepelného čerpadla. Výfukový vzduchový kanál, ať už v pružném či pevném provedení, lze vést od čerpadla všemi směry – vpravo, vlevo nebo nahoru. Tím lze přizpůsobit tepelné čerpadlo místu instalace a ne naopak.

Kombinované topné systémy

Nejjednodušší cesta při využívání regenerativních zdrojů energie je kombinace tepelného čerpadla a solárních panelů k přípravě teplé vody a k podpoře vytápění. Univerzální pro jakékoliv použití jsou multifunkční akumulační zásobníky VPS, které nabízejí uplatnění v těchto kombinovaných topných systémech, ať už s tepelným čerpadlem, solárním systémem nebo s dalším zdrojem tepla, jako je krbová vložka apod.

Kombinace těchto zdrojů tepla s napojením do akumulačních zásobníků VPS dále snižuje provozní náklady na vytápění a přináší uživateli další nezávislost na konvenčním zdroji tepla a tím i úspory provozních nákladů.

Zásobníky teplé vody

Vhodným doplněním tepelného čerpadla je speciální zásobníkový ohřívač vody geoSTOR VDH 300/2 nebo VIH RW 300. Dvouplášťový nerezový zásobník geoSTOR VDH 300/2 o objemu 270 l je navržen i svým designem pro kombinaci s tepelným čerpadlem, kde právě dvouplášťové provedení umožňuje použití i v oblastech s tvrdou vodou. Druhá varianta je zásobník geoSTOR VIH RW 300 o objemu teplé vody 285 l se smaltovaným vnitřním povrchem a vestavěnou hořčíkovou anodou pro zvýšení korozivzdornosti

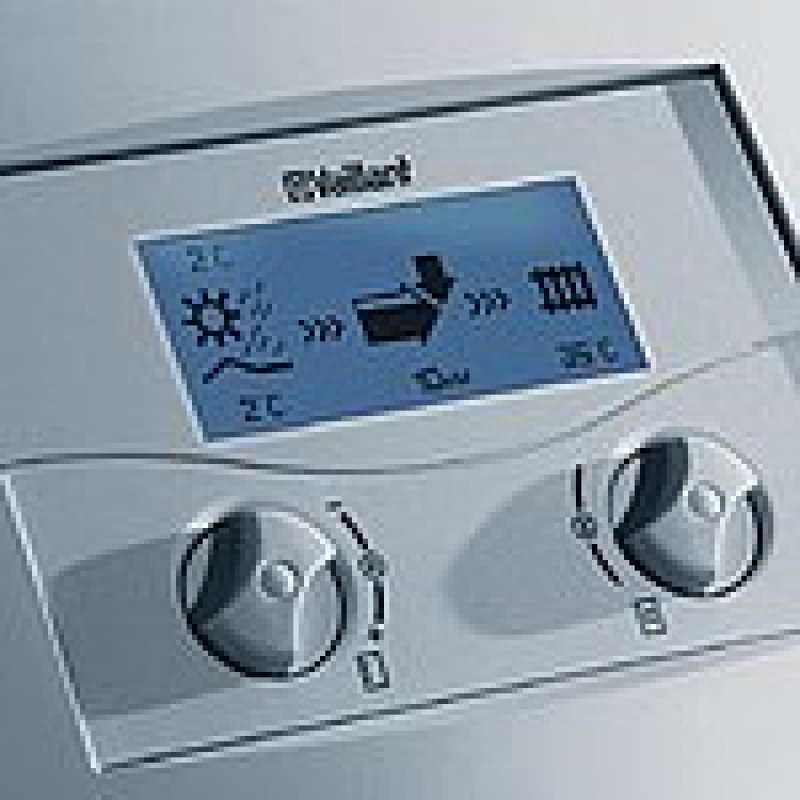

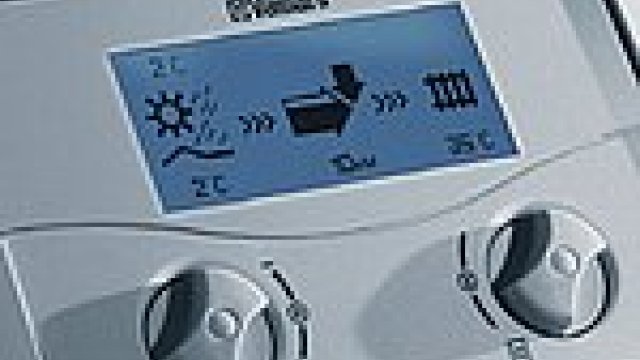

Dále jsou tato tepelná čerpadla standardně vybavena ekvitermním bilančním regulátorem s grafickým znázorněním tepelného zisku. Ekonomický provoz je zaručen použitím vysoce účinného kompresoru se zárukou 10 let na materiál.
