Tenkovrstvé moduly Schüco ProSol TF v praxi

Jednou z dalších zajímavých realizací, na které se podílela firma Schüco, je obchodně-administrativní budova v Německu, jejíž prosklená fasáda vyniká elegantním designem s využitím světla a výrobou energie. Na fasádě se nachází 24 transparentních modulů ProSol TF s instalovaným výkonem 2,23 kWp.

Fasáda každého objektu je do určité míry vyjádřením dané doby. Projevují se v ní aktuální trendy, zájmy investorů, představy architektů i zákonné požadavky a možnosti ve stavebnictví. Není proto divu, že poslední dobou vyrůstají velmi zajímavé stavby, které jsou nejen působivé na pohled, ale zároveň splňují požadavky funkčnosti a ohleduplnosti k životnímu prostředí.

Fasádní systémy se zabudovanou fotovoltaikou

Společnost Schüco, světový lídr v oblasti opláštění budov a solárních systémů, se díky svým nadčasovým fasádním systémům se zabudovanou fotovoltaikou na takovýchto projektech podílí stále častěji. Představme si jednu ze zajímavých realizací v německém Neu-Ulmu, která dokonale propojuje elegantní design s využitím světla a výrobou energie. Řeč je o nové obchodně-administrativní budově společnosti ESU electronic solutions ulm GmbH & Co. KG, zabývající se modelářstvím lodí, automobilů, železniční techniky a výrobou souvisejícího příslušenství a elektroniky. Součást proskleného opláštění objektu tvoří moduly Schüco ProSol TF se zabudovanou tenkovrstvou fotovoltaikou.

Nová budova firmy ESU, dílo architektů z architektonické, inženýrské a projekční kanceláře Scherr + Klimke AG, se nachází v německém městě Neu-Ulm v bezprostřední blízkosti Technologického centra a Univerzity aplikovaných věd. Cílem zadavatele bylo nový objekt nenásilně začlenit do struktury města a vyhnout se tak tradiční průmyslové zóně, prezentovat tím firemní otevřenost, transparentnost a inovativní přístup.

Architektonické řešení budovy udává nový standard, neboť kromě otevřenosti vůči vnějšímu prostředí přináší také environmentální ohleduplnost. Hlavními rysy fasády jsou třpytivé antracitově šedé hliníkové profily Schüco s výbornými hodnotami tepelné izolace, velkorysé trojité zasklení přinášející hru se světlem a poloprůhledné fotovoltaické moduly vyrábějící solární energii, což přispívá k pozitivní energetické bilanci budovy.

Otevřenost a transparentnost v celém objektu

Požadavek otevřenosti vůči vnějšímu prostředí byl naplněn ve všech třech patrech objektu. V přízemí se nachází recepce, showroomy a školící místnosti firmy. Ve dvou horních podlažích jsou umístěny kanceláře, konferenční prostory a vývojové místnosti. Vyšší stupeň soukromí v horních patrech zajišťují neprůhledná zábradlí a volitelné zastínění pomocí výsuvných žaluzií. Ve druhém patře se přímo nad vstupem do budovy nachází také bistro s otevřenou terasou.

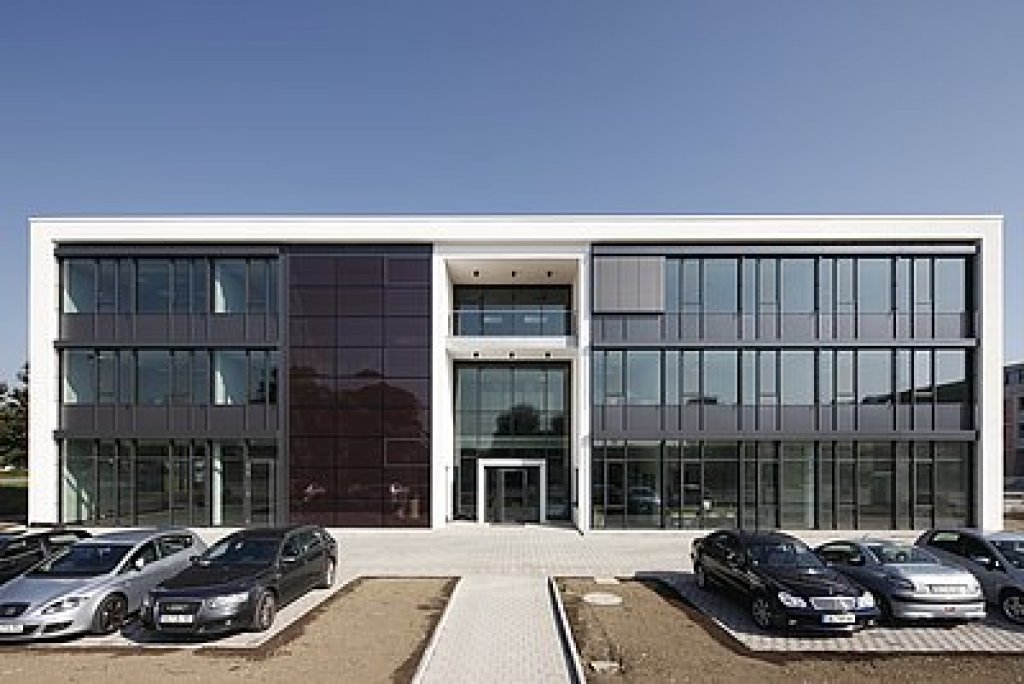

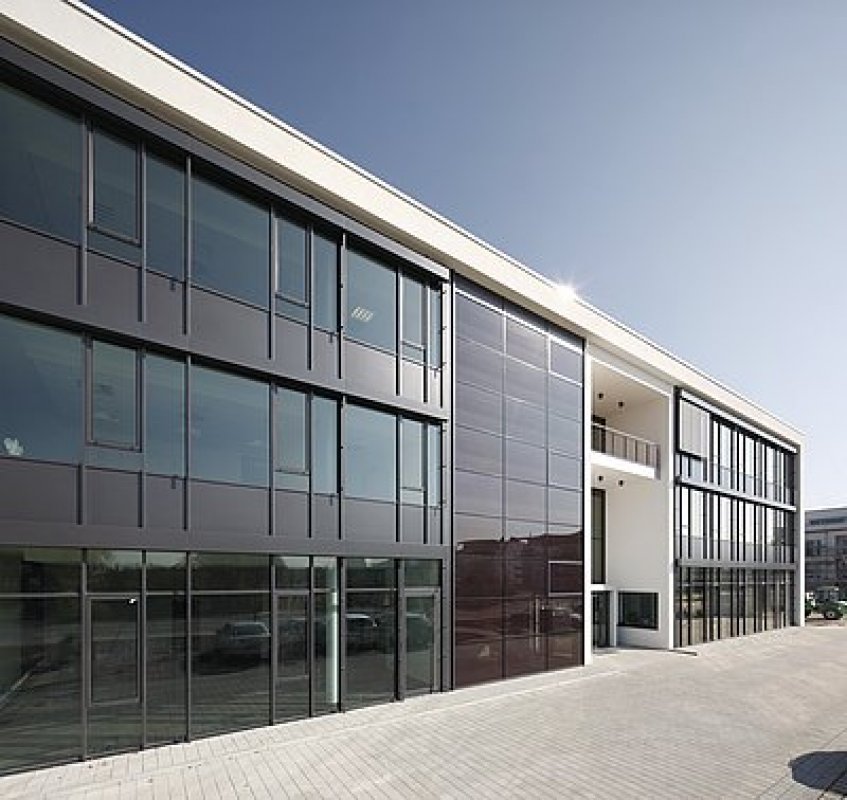

Transparentní vstupní prostor zvýrazňuje betonový výklenek i sousedící celek fotovoltaických modulů přirozené hnědé barvy, umístěných v oblasti schodiště. Podélná nízká třípodlažní budova tak působí čistým a harmonickým dojmem. Přispívá k tomu i bílý železobetonový skelet, který lemuje a ohraničuje celou jižní transparentní stranu objektu. Zbývající stěny budovy jsou tepelně izolovány.

Teplá fasáda v kombinaci s moduly Schüco ProSol TF

Na celoprosklenou fasádu na jižní straně objektu byly použity hliníkové profily Schüco FW 50+ s trojitým zasklením. Hliníkový fasádní systém firmy Schüco přináší variabilitu ve volbě formátů i v možnosti integrace tenkovrstvé fotovoltaiky.

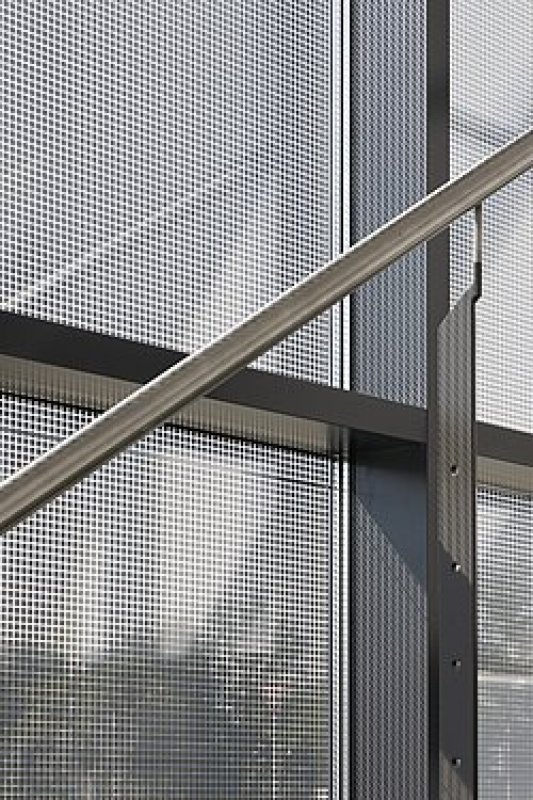

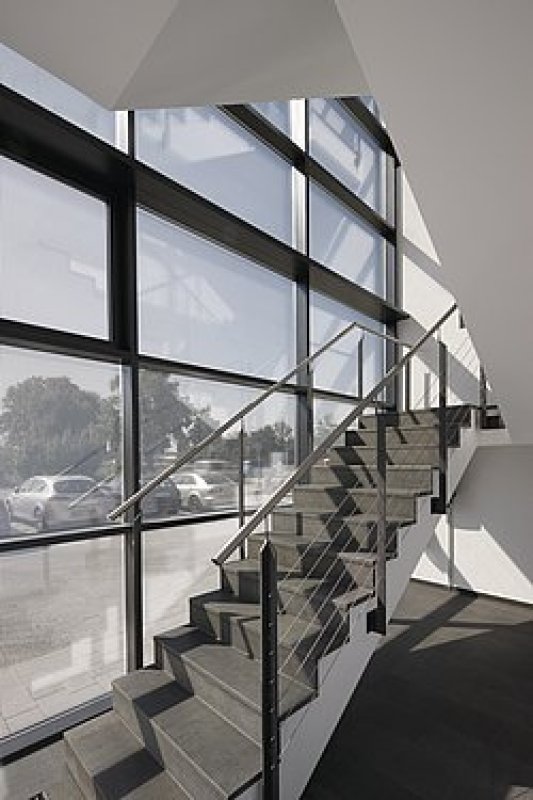

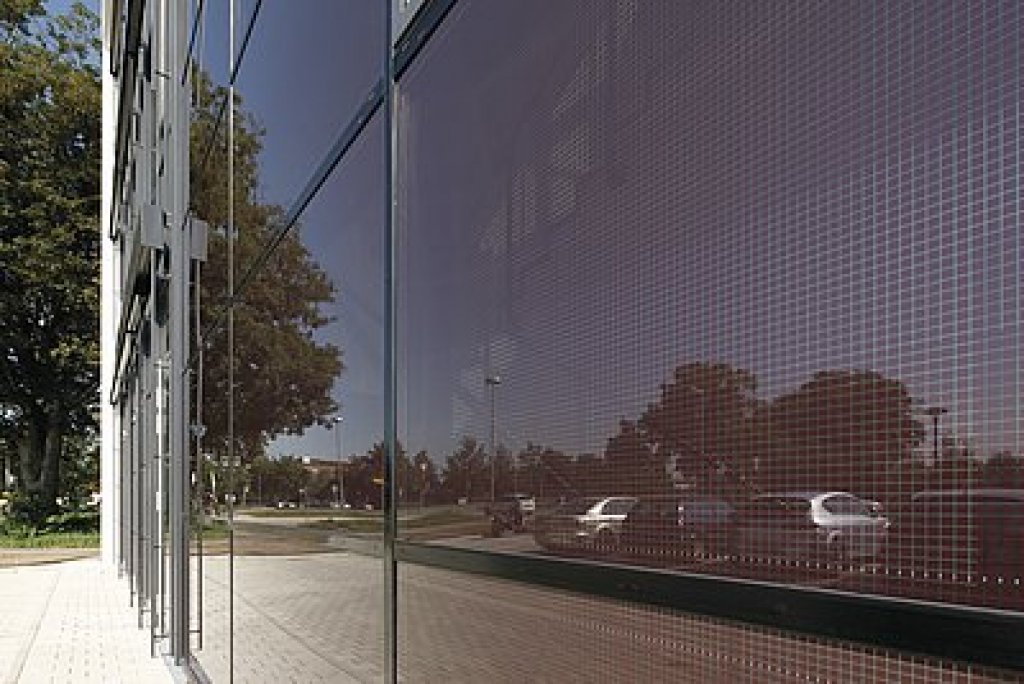

Poloprůhledné fotovoltaické moduly ProSol TF hnědého odstínu byly instalovány v oblasti schodiště a celému architektonickému konceptu dodaly na funkčnosti i působivosti. Jednotný hladký povrch modulů propůjčuje schodišti příjemnou světelnou atmosféru a fasádě dodává na originálnosti. Díky vysokému stupni transparentnosti 20 % je na schodišti v průběhu dne zajištěn dostatek světla, naopak za parných slunných dní působí moduly ProSol TF jako stínicí prvek, a není tudíž třeba instalovat jinou stínicí techniku.

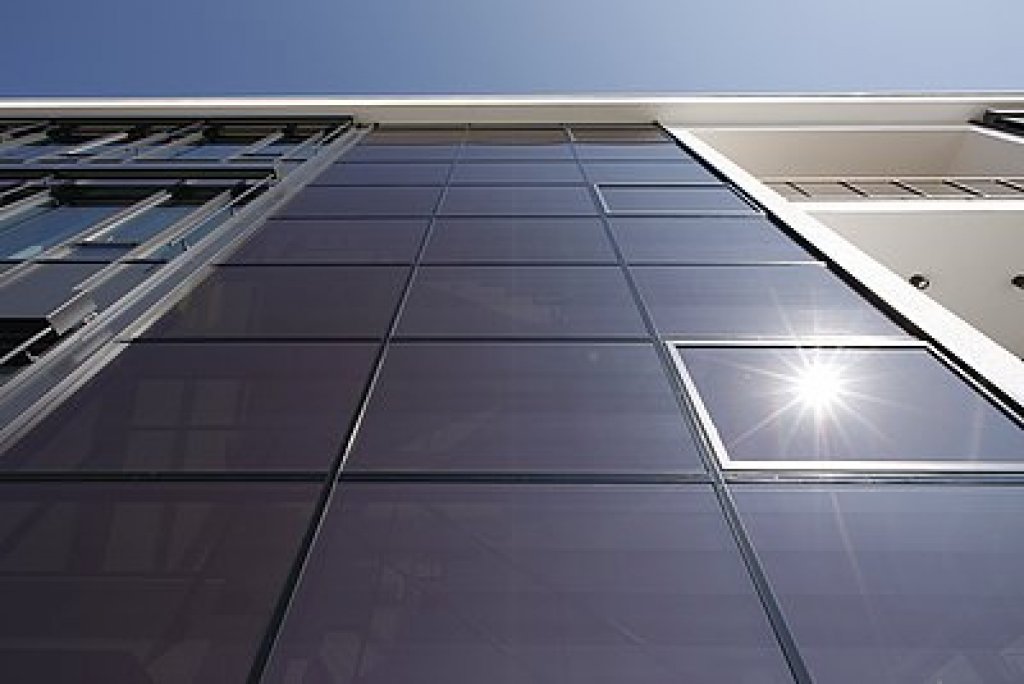

Další nepostradatelnou a klíčovou rolí fotovoltaického systému Schüco je výroba solární energie, moduly jsou výkonné při působení difuzního světla i za vysokých provozních teplot. 24 transparentních modulů ProSol TF o celkové rozloze 60 m² s instalovaným výkonem 2,23 kWp vyrobí za rok přibližně 1570 kWh, které lze případně odvádět do sítě, což firmě přináší roční úspory v podobě 355 litrů topného oleje a přibližně 835 kg CO₂. Tři slepé moduly, na fasádě je lze rozpoznat dle orámování, pak slouží jako zařízení k odvodu kouře a tepla. Z vnějšku jsou však dokonale integrovány do struktury fasády tak, aby nedošlo k narušení celistvosti. Přestože plocha modulů o 60 m² v oblasti schodiště zcela nepokryje energetické potřeby administrativní budovy, jedná se o velký krok vpřed v oblasti trvalé udržitelnosti a architektury budoucnosti.
