Vodoměrné šachty COMPOZIT
Na 20. veletrhu VODKA v pražských Letňanech představila společnost HUTIRA – BRNO, s.r.o. novinku – vodoměrné šachty COMPOZIT v novém provedení. Tato zařízení navazují na úspěšnou řadu stávajících malých vodoměrných šachet MODULO. Tím rozšiřují jejich použití od rodinných domků až po menší komerční a průmyslové objekty jako např. školky, školy, hotely, lázně a další.
Maximální vnější rozměry šachty jsou 610 × 490 mm, výška od 1 330 mm do 1 530 mm.

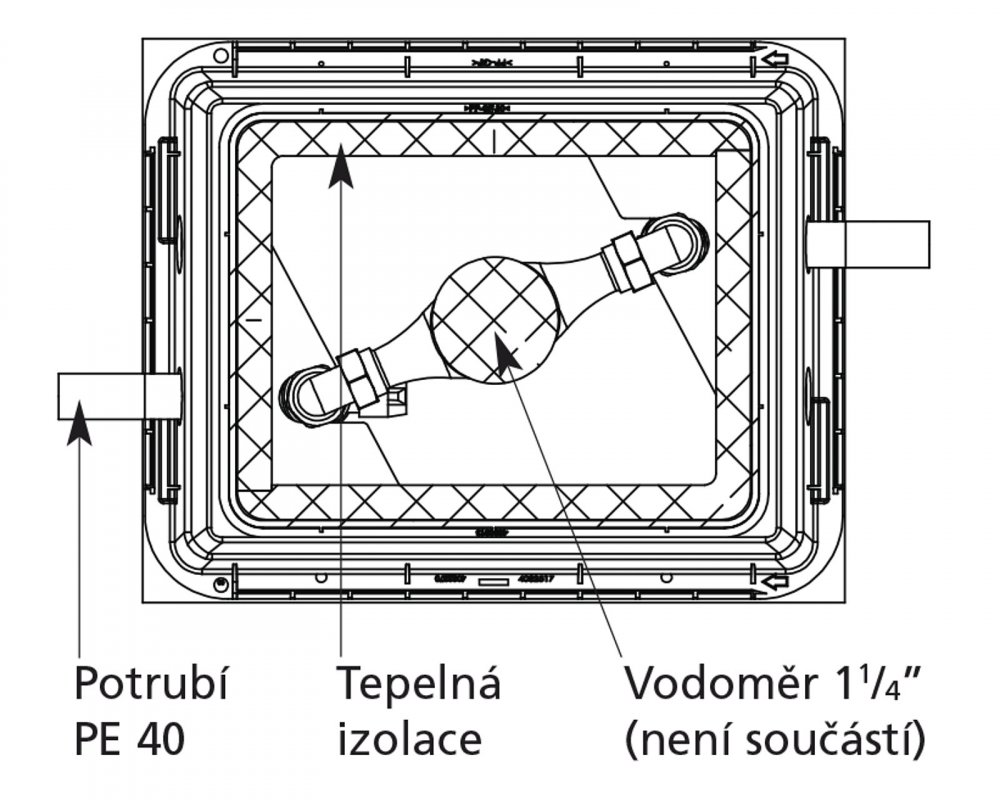

Součástí dodávané šachty je vstupní/výstupní potrubí PE 40, dále vstupní kulový kohout před vodoměrem a na straně odběrného místa (za vodoměrem) zpětná klapka s odvzdušněním. Samotný vícevtokový domovní vodoměr DN 25 na studenou vodu o stavební délce max. 260 mm určený do horizontální polohy není součástí dodávky.
Velmi důležitou funkční součástí nové šachty COMPOZIT je také tepelná izolace poklopu a uzávěru šachty nad vodoměrem v celkové síle asi 150 mm. Uzávěr šachty a poklop je oddělen tenkou vzduchovou mezerou. Poklop má nastavitelný rám s nosností 12,5 t.
Provozní přednosti

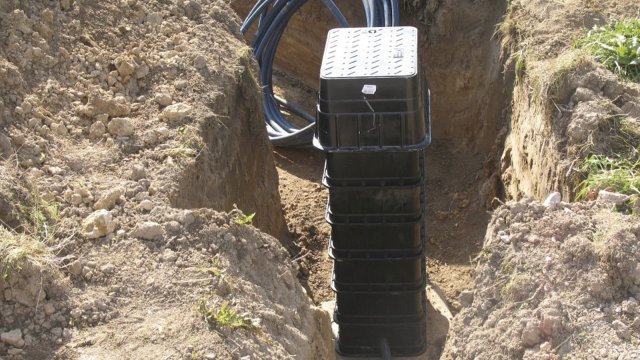

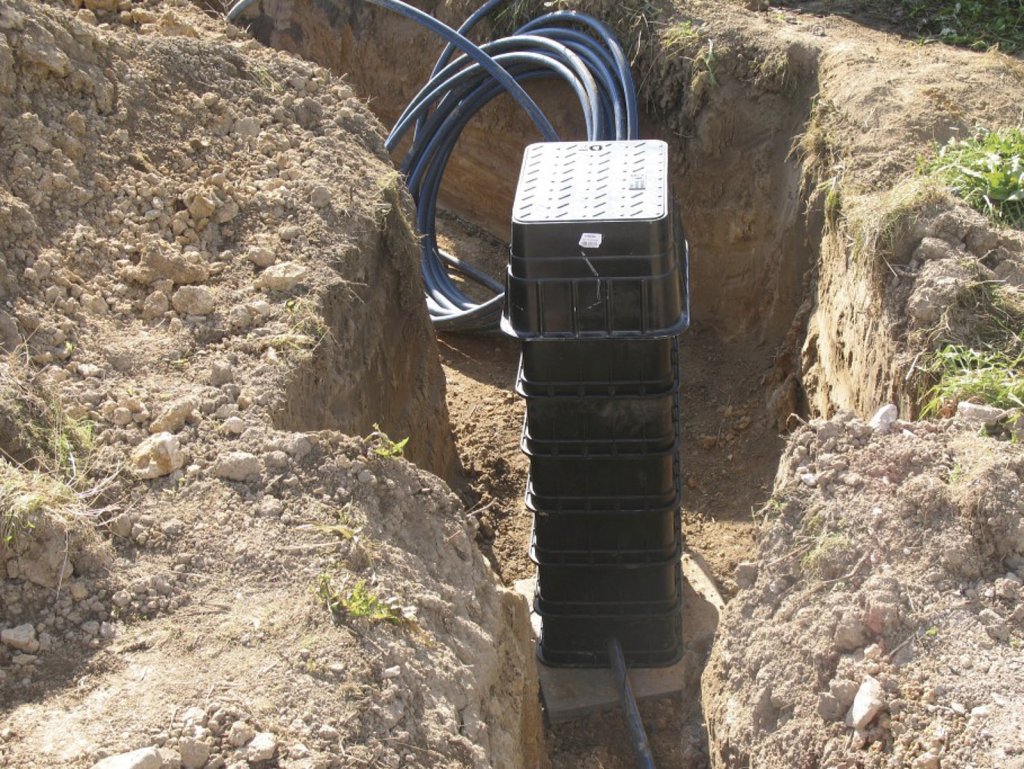

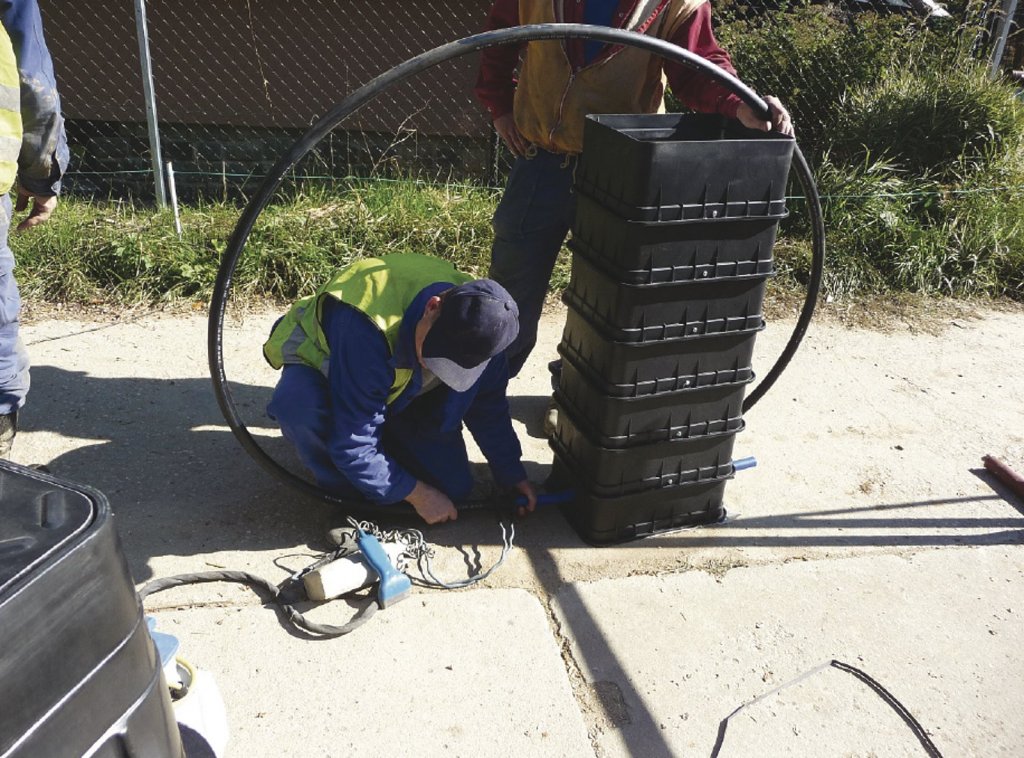

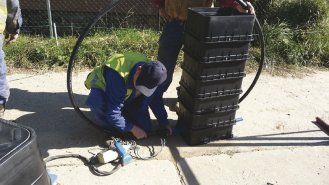

Nová vodoměrná šachta COMPOZIT je určena pro připojení bytových domů, průmyslových objektů nebo menších komerčních staveb. K tomu stačí jen minimální výkop bez nutnosti betonáže. Jiným a také velmi vhodným řešením je obnova nebo rekonstrukce vodoměrných šachet. Montáž, manipulaci a všechny další úkony spojené s montáží šachty zvládne jediná osoba.
Pokud jde o rutinní provoz šachty, při nutnosti uzavření přívodu vody, výměny a odečtu vodoměru, není potřeba do šachty vstupovat. Všechny provozní úkony jsou proveditelné shora z chodníku, cesty apod.
Výrobce dále poskytuje garance na odolnost šachty proti mrazu, šachtu není potřeba dodatečně zateplovat.
Tab.: Technické parametry
| Vnější rozměry (max.) | 610 × 490 × 1 530 mm |
| Napojení vstup / výstup | PE 40 |
| Vhodné pro vodoměry | DN 25 (G 1 ¼″, L = 260 mm) |
| Zatíženost poklopu | 12,5 t |
| Dostatečná tepelná izolace pro použití v ČR | Ano |
Vodoměrné šachty COMPOZIT – přehled vlastností
Hlavní charakteristiky:
- vhodné pro menší komerční a průmyslové objekty i bytové domy,
- kompletní řešení včetně armatur připravené pro rychlou a snadnou instalaci,
- minimální výkop bez nutnosti betonáže, manipulaci zvládne jedna osoba – úspora nákladů spojených s instalací,
- garance odolnosti proti mrazu, šachtu není nutné dodatečně zateplovat,
- při nutnosti uzavření vody, výměny a odečtu vodoměru není třeba do šachty vstupovat (vše je přístupné z terénu).

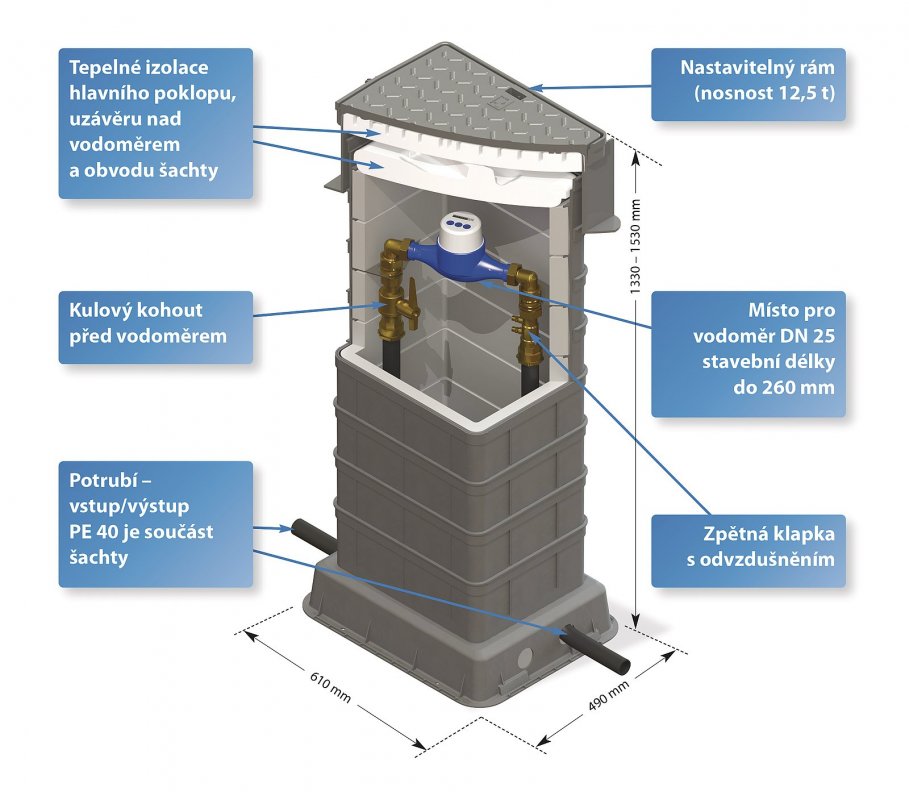

Součásti šachty:
- tepelné izolace hlavního poklopu, uzávěru nad vodoměrem a obvodu šachty,
- nastavitelný rám (víko – nosnost 12,5 t),
- kulový kohout před vodoměrem,
- místo pro vodoměr DN 25 stavební délky do 260 mm,
- potrubí – vstup / výstup PE 40 je součást šachty,
- zpětná klapka s odvzdušněním.

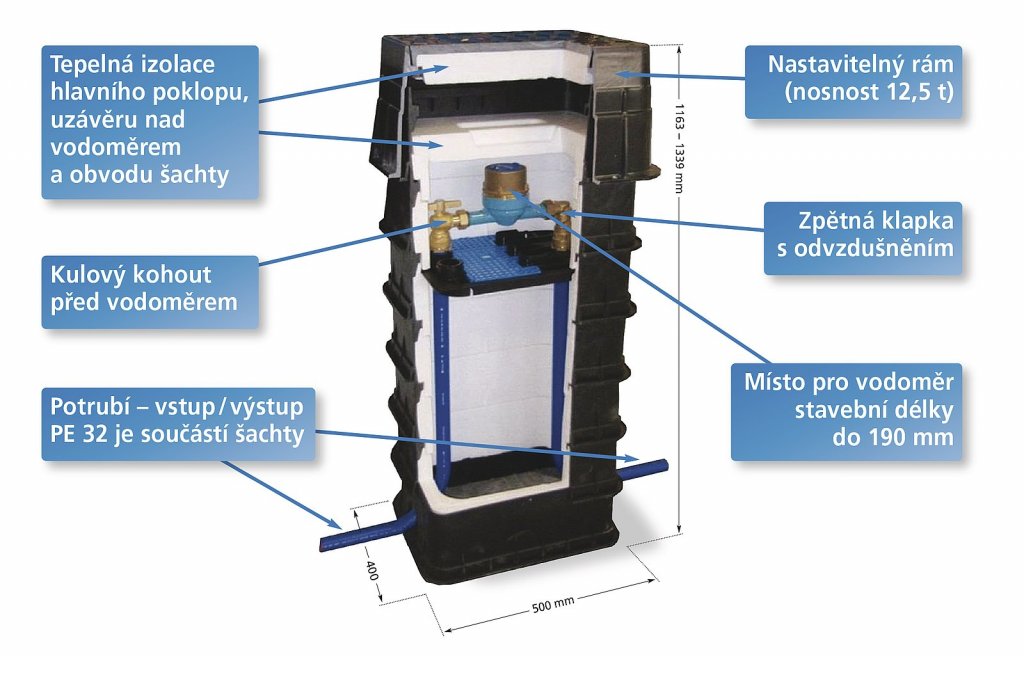

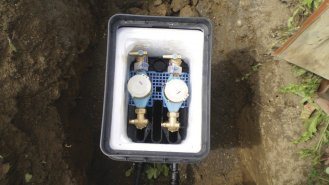

Malé vodoměrné šachty MODULO
Šachty jsou bezúdržbové, po celou dobu životnosti není zapotřebí nic natírat nebo jinak ošetřovat. Kompaktní konstrukce těchto šachet je řešena materiálem z termoplastu zpevněného skelnými vlákny a poklopem s nosností až do 12,5 t. Díky tomuto jedinečnému konstrukčnímu řešení jsou vodoměrné šachty odolné vůči tlaku zeminy.

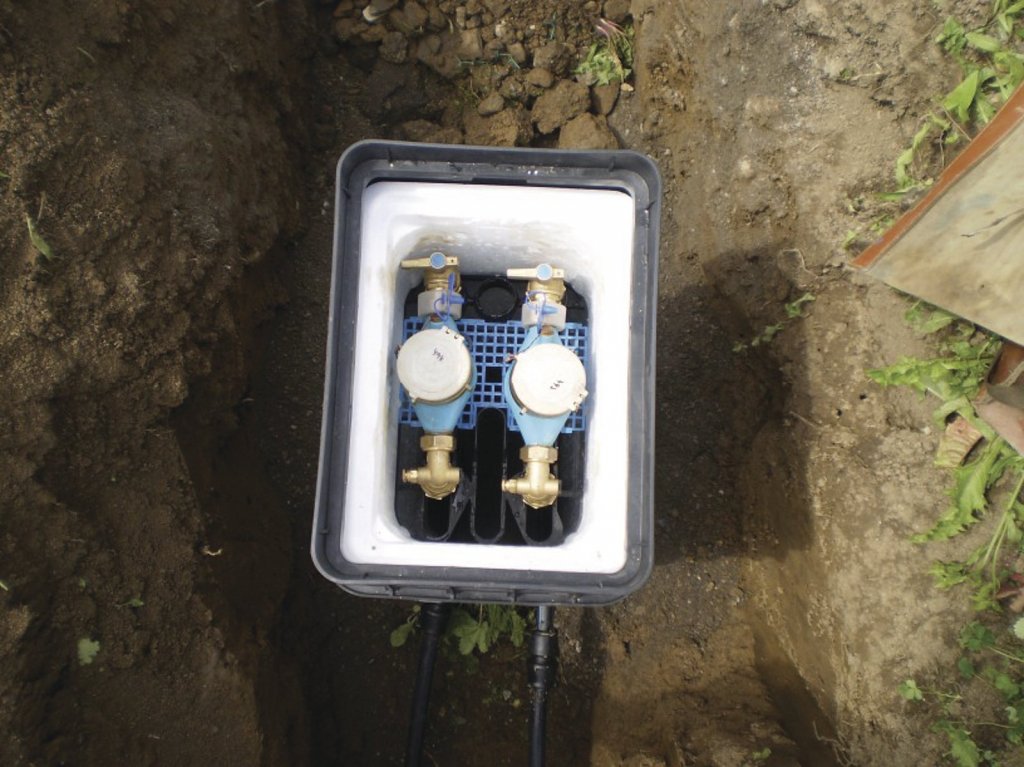

Další předností je snadný přístup k samotné armatuře s vodoměrem. Veškeré úkony (tj. odečty, instalace a výměna vodoměru a armatur) se provádí shora (bez nutnosti vstupu obsluhy do šachty). Promyšlené zateplení celého pláště a dvou poklopů hutněným polystyrénem vylučuje zamrznutí v extrémních klimatických podmínkách. Navíc volný prostor dna umožňuje využití tepelné energie ze země a současně zabraňuje vytlačení šachty spodní vodou. Systém uchycení armatur pomocí plastového roštu vylučuje vznik tepelného mostu.
Více informací naleznete na stránkách www.malevodomernesachty.cz.
Závěr
Řešení, které jsme popsali, umožňuje velmi efektivně a zejména rychle a provozně či uživatelsky ve vysoké kvalitě realizovat výstavbu vodoměrných šachet pro komerční a průmyslové objekty anebo bytové domy.
