Závěsné kondenzační kotle Tiger Condens s vestavěným zásobníkem

Na přelomu roku 2010/2011 byl uveden na český trh nový kondenzační kotel značky Protherm nazvaný Tiger Condens. Jedná se o novinku v oblasti závěsných kotlů zajišťující zejména zvýšený komfort v přípravě teplé vody avšak s minimálními nároky na půdorysnou plochu instalace. Technické informace k výrobkům 1) Tiger Condens (technický list ke stažení)

V sortimentu jsou k dispozici dva základní modely (viz tabulka), odlišující se objemem vestavěného nerezového zásobníku s vrstveným ukládáním teplé vody.

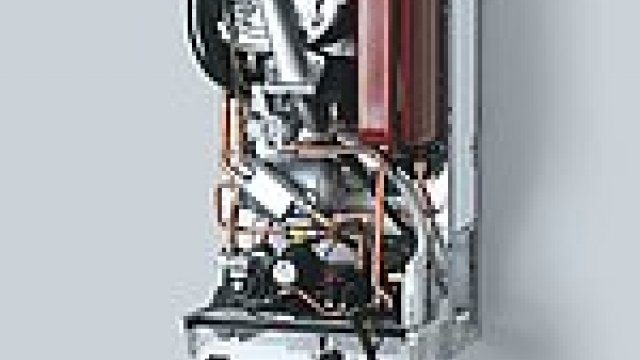

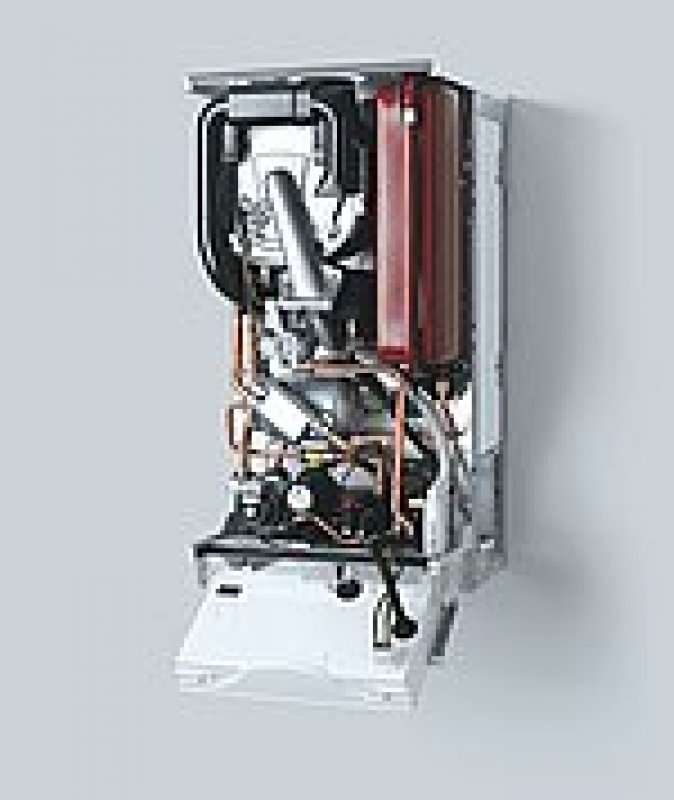

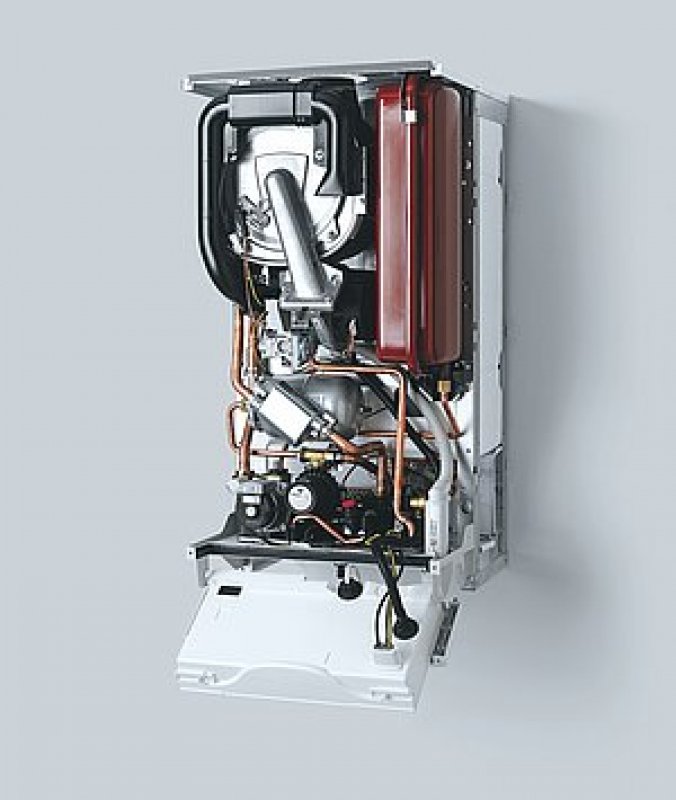

Obr. 1: Závěsný kondenzační kotel Tiger Condens s vestavěným zásobníkem

Základní charakteristiky

Kondenzační kotle Tiger Condens se vyznačují několika základními charakteristikami, představující technologický pokrok, hospodárnost provozu a komfort při používání:

• Typ 25 KKZ 21 obsahuje jeden 21-litrový nerezový zásobník s vrstveným ukládáním teplé vody odpovídající cca 70 litrovému standardnímu zásobníku, resp. typ 25 KKZ 42 obsahuje 2× zásobník odpovídající cca 150 litrům normálního zásobníku.
• Nerezový výměník a hořák s plynulou modulací výkonu splňující třídu NO_X = 5.
• Vestavěná ekvitermní regulace již z výroby.
• 12 litrová expanzní nádoba na topení a 2 litrová expanzní nádoba na teplou vodu.
• Kompaktní rozměry.
• Ergonomicky uspořádaný ovládací panel s rozšířenou diagnostickou jednotkou a podsvíceným přehledným displejem.

Příprava teplé vody

Systém přípravy teplé vody s jedním, resp. dvěma zásobníky zajišťuje vysoký komfort v odběru TV a vyznačuje se těmito přednostmi (viz obr. 2):

Obr. 2: Základní přednosti kotle
1. – Malá prostorová náročnost
2. – Rychlá dodávka velkého množství TV s nízkými tepelnými ztrátami
3. – Teplotní stabilita dodávané TV
4. – Vysoký průtok dodávané TV
5. – Rychlá detekce potřeby TV díky vestavěnému Aqua senzoru

Kotel při přípravě teplé vody může pracovat v různých režimech v závislosti na odebíraném průtočném množství. Obr. 3 znázorňuje průtočné množství do hodnoty 12 l/min. s teplotou 40 °C. Kotel pracuje v průtokovém režimu bez jakéhokoliv omezení. Na obr. 4 je zřejmé, že došlo ke zvýšení průtoku na limitní mez 12 l/min. a kotel dodává TV průtokovým ohřevem a navíc ze zásobníku současně. Po ukončení odběru TV kotel natápí oba zásobníky pro další odběr. V porovnání s klasickým kotlem o výkonu 25 kW a 150-litrovým klasickým zásobníkem je doba ohřevu 5 minut oproti 30 minutám. Tento systém zajišťuje vysoké normované průtočné množství TV bez velkých nároků na místo instalace kotle.

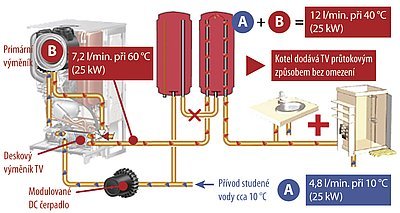

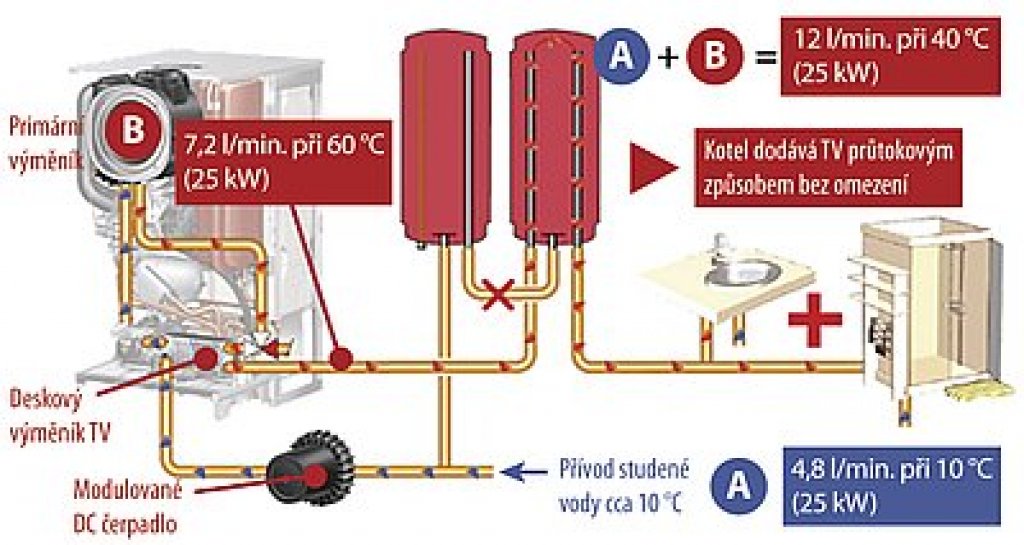

Obr. 3: Průtočné množství do 12 l/min

Ovládací panel

Tato jednotka se vyznačuje přehledným uspořádáním všech ovládacích prvků včetně podsvíceného displeje. Nastavení pro uživatele je jednoduché a intuitivní. Na displeji se pro uživatele zobrazují základní provozní režimy včetně důležitých hodnot, pro servisního technika je přístup do menu s celou řadou nastavitelných parametrů, jako je např. tepelný výkon, doběh oběhového čerpadla, časová prodleva hořáku.

Samozřejmostí je možnost připojení celé řady regulačního příslušenství – ekvitermní regulátory Thermolink v normálním či bezdrátovém provedení. Dále lze použít tzv. modul 4 funkcí, který se vkládá přímo do vnitřního prostoru elektronické jednotky a potom lze regulovat následující prvky topného systému, popř. další elektrické komponenty domácnosti:

• přídavné oběhové čerpadlo – vyznačuje se stejným provozním režimem jako vestavěné čerpadlo v kotli,
• ovládání externího elektromagnetického ventilu v přívodu plynu, např. při provozu na propan,
• výstup poruchového signálu,
• ovládání ventilátoru digestoře – v případě provozu kotle se sáním spalovacího vzduchu z místnosti.

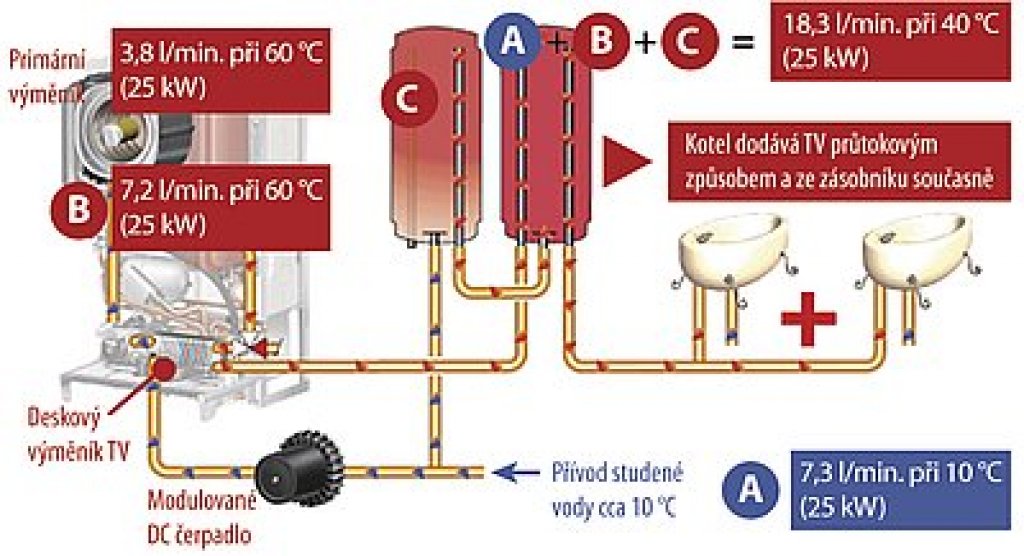

Obr. 4: Průtočné množství nad 12 l/min

Certifikované odkouření

Široký sortiment odkouření rovněž usnadňuje umístění kotle v různých částech objektu. Na trh se dodává certifikované odkouření a to v provedení – ø 60/100 mm, ø 80/125 mm a oddělené odkouření ø 80/80 mm. Maximální délka odkouření je u systému ø 60/100 deset metrů, resp. u ø 80/125 dvanáct metrů.

Široký sortiment regulační techniky, od kouření, komfortní příprava teplé vody, kondenzační provoz v širokém modulačním režimu, to vše zajišťuje jak projektantovi, tak montážní firmě široké možnosti uplatnění těchto kotlů v nejrůznějších obytných či hospodářských prostorách.
