AS-GW/AQUALOOP – ta správná vodní smyčka od firmy ASIO
Voda se v přírodě pohybuje v koloběhu. Součástí tohoto koloběhu je jak pitná, tak i povrchová a použitá voda. Pokud chceme ke stavbám a rekonstrukcím přistupovat ve stylu „green“, pak je voda jedním z důležitých článků řetězu.
Ač se to nezdá, zacházení s použitou vodou přímo ovlivňuje i kvalitu a množství pitné vody (vliv na kontaminaci podzemních vod) a kvalitu povrchových vod – nejméně znečistí povrchovou vodu ta voda, která nebude vypuštěna.
Recyklace vody jak v domácnostech, tak především v hotelech, obchodních centrech, administrativních budovách je rozšířena v mnoha zemích. Zde se můžeme setkat s certifikací budov dle mezinárodních standardů – LEED, BREAM, SBToolCZ.
Tento článek pojednává o dvou instalacích technologie AS-GW/AQUALOOP. Jedna slouží pro komerční využití, druhá pro rodinný dům.
Rodinný dům, Kelmis, Belgie
Rodinný dům leží na Belgické straně hraničního přechodu Aachen/Kelmis. Jedná se klasický rodinný dům po rekonstrukci pro 4 trvale žijící obyvatele. Dům je podsklepen (technická místnost), další patro a podkroví jsou obyvatelné. Na střeše jsou osazeny fotovoltaické panely.
Voda v domě je řešena velice zajímavě. Dešťová voda ze střechy a malého přístřešku je svedena do retenční nádrže o objemu 8 m3. Tato nádrž je podzemní a je umístěna před domem v parku. V nádrži je umístěna vestavba AQUALOOP pro filtraci dešťové vody. Po filtraci je voda čerpána do nadzemní nádrže o objemu 300 l (na obr. 2 vpravo), umístěné v technické místnosti. Tato voda je posléze přes UV lampu čerpána zařízením RAINMASTER Favorit (na obr. 2 vpravo nahoře) do rozvodu vody. Na zařízení RAIMASTER Favorit je možno napojit přes volný výtok i vodu pitnou (splňuje EN 1818) a to v případě, že je nedostatek dešťové vody. Velkou zajímavostí je, že tato voda je přednostně používána na sprchování a praní, nikoliv na splachování toalet.

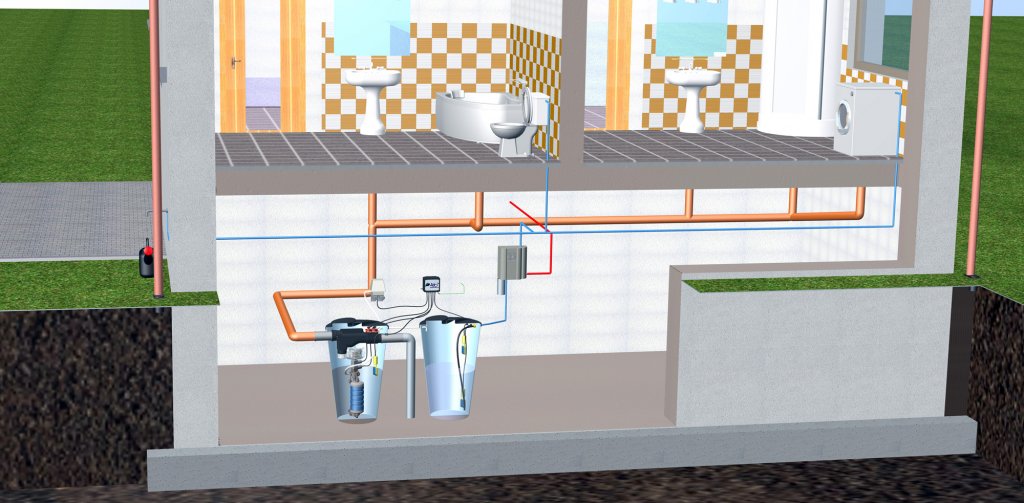

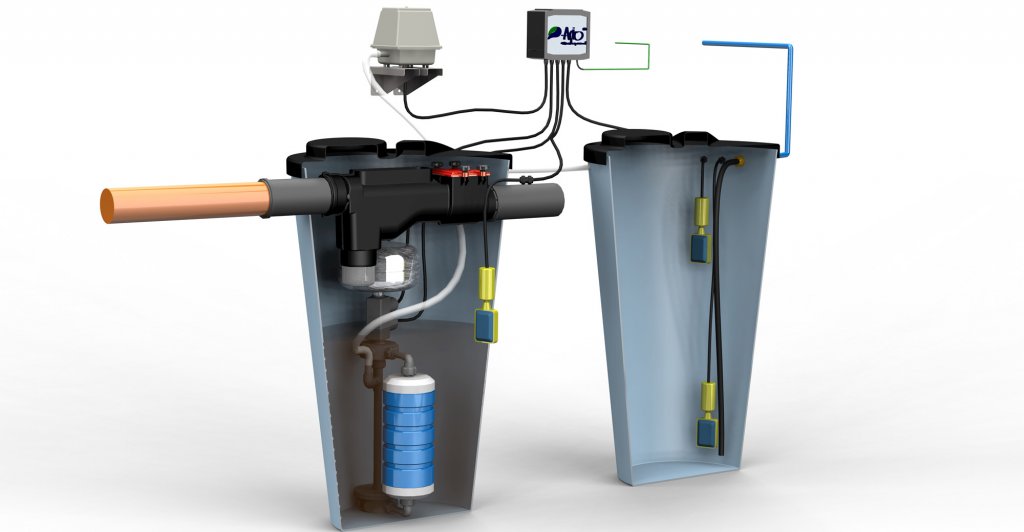

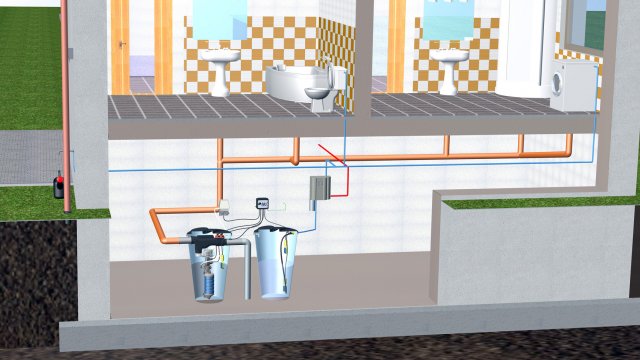

Její kvalita je zaručena MBR filtrací a zároveň UV lampou. Šedá voda je svedena od sprch a vany taktéž do technické místnosti. Pro šedou vodu jsou osazeny dvě nádrže o objemu 300 l (obr. 2 vlevo dole). První nádrž je brána jako akumulační/bioreaktor. V této nádrži je osazena vestavba AQUALOOP. Po mechanickém předčištění voda natéká do nádrže, kde se biologicky čistí a v přesně stanovených intervalech je přes membrány, odtahována do druhé nádrže – zásobní. Velkou výhodou systému AQUALOOP je možnost zpětného proplachu membrán a to až do tlaku 3 bary. Toto řešení zásadně prodlužuje životnost membrány a zabraňuje razantnímu snížení průtoku, vlivem zanášení. Již vyčištěná voda je používána pro splachování toalet a pro zálivku zahrady. Pitná voda je používána pouze na vaření, a pokud není dostatek vody pro sprchování.
Takovéto zapojení umožňuje plně využít jak dešťovou vodu, tak i vodu šedou. Pro srovnání je možno uvést, že roční spotřeba pitné vody v této domácnosti je cca 10m3.
Hotelový komplex

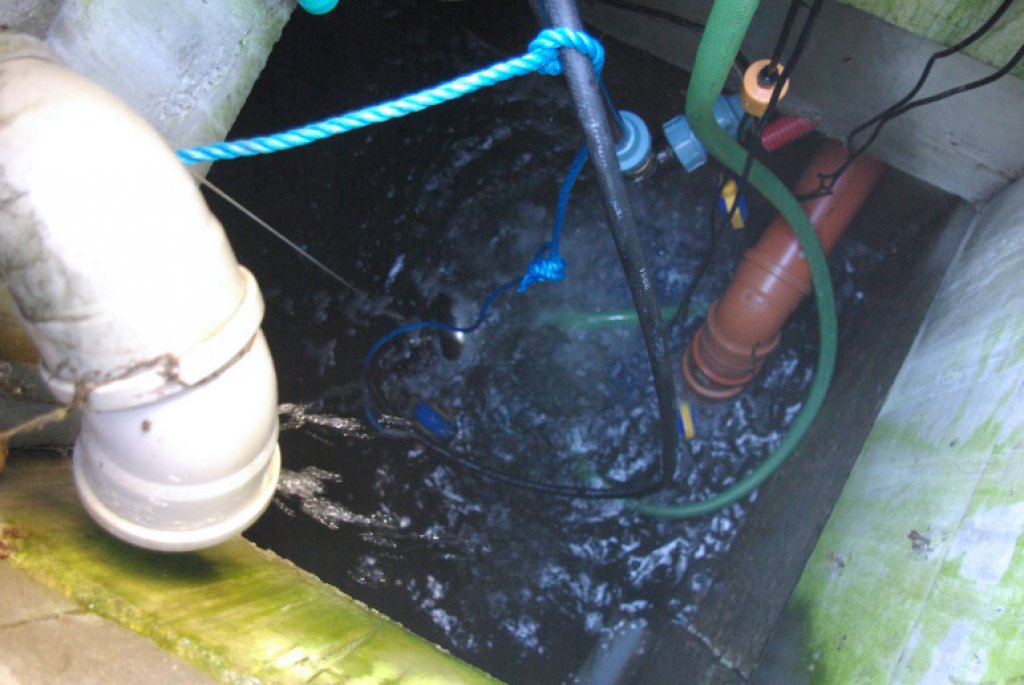

Instalace vestavby AQUALOOP pro Galant**** hotel Mikulov je jednou s prvních komerčních využití této technologie v ČR. Předčištěná šedá a dešťová voda je akumulována ve stávající jímce o objemu cca 10 m3. V jímce je umístěna vestavba AS-AQUALOOP. Voda je po biologickém čištění filtrována přes 6 ks membrán a čerpána do stávající akumulační nádrže umístěné ve sklepení objektu. Z této nádrže je pak napájen vodovod provozní vody a voda z něj použita na splachování WC.
Tab. 1: Návrhové parametry
| Množství vody | 3m3/d | |
| Maximální denní nátok | 3m3/d | |
| Znečištění | ||
| Nátok | Odtok | |
| BSK5 | 51,1 mg/l | 3,8 mg/l |
| CHSK-Cr | 248 mg/l | 25 mg/l |
| NL | 95,8 mg/l | < 2,0 mg/l |
| Amoniakální dusík | 0,182 mg/l | < 0,04 mg/l |
| Celkový fosfor | 1,1 mg/l | 0,029 mg/l |
| Enterokoky | 0 KTJ/ml | 0 KTJ/ml |
| Salmonella | negativní | negativní |
| Escheria coli | 0 KTJ/ml | 0 KTJ/ml |
| Termotolerantní koliformní bakterie | 50 KTJ/ml | 0 KTJ/ml |
Tab. 2: Technické parametry
| Maximální množství čištěné vody | 5 m3/den |
| Příkon čistírny | 380 W |
| Aerace | Start/Stop – 10/5 minut |
| Sání | 2 × 20 cyklů (1 cyklus 15 min) |
| Zpětný proplach | 2 × 20 cyklů (1 cyklus 15 s) |
| Denní spotřeba elektrické energie | 4,5 kWh |
| kWh/m3 = 1,5 |
Šedé vody - výpočet
Vzhledem k tomu, že se v současnosti zpracovává několik projektů na využití šedých vod a ze strany projektantů se objevují dotazy týkající se výpočtu produkce a spotřeby vody v rámci domu související s návrhem zařízení na recyklaci šedých vod, rozhodli jsme se nabídnout jim pomůcku.
Touto pomůckou je jednoduchý program v Excelu zpracovaný na základě připravované normy ČSN 75 6780 a našich zkušeností. Výpočet stanovení produkce šedé vody ke stažení
ASIO, spol. s r.o. pak nabízí vedle tohoto programu i pomoc s technickým řešením, konkrétním návrhem technologie a posouzením ekonomické návratnosti.
