3D návrh domu, interiéru, zahrady a digitální svět

Novinkou v oblasti CAD systémů je šestá verze programu FloorPlan3D. Uživatelé předchozích verzí tohoto software oceňují zejména jednoduché uživatelské prostředí, snadné zvládnutí práce i pro začátečníka, ale i množství funkcí, které jsou jinak běžné až u mnohem dražších systémů. Rychlé rozšíření v České republice určitě ovlivnila i jeho příznivá cena. Distribuci v České a Slovenské republice zajišťuje firma Špinar-software. Informace o využití, výhodách a možnostech software FloorPlan3D jsme nechali na Ing. Milanu Špinarovi, který má zkušenosti se zaváděním tohoto systému ve stovkách firem v České a Slovenské republice.

FloorPlan3D - obecně

Produkt FloorPlan je uživatelsky jednoduše ovladatelný a cenově dostupný (cena pod sedm tisíc Kč) 3D grafický systém, který lze doporučit zejména pro jednoduchou 2D a 3D prezentaci domu, interiérů a zahrady. Pro uživatele, který chce nějakým způsobem v oblasti CAD začít a z velkých CAD systémů má obavu, je tento software ideálním začátkem vstupu do projektování a navrhování pomocí grafických počítačových systémů.

Ve firmách ČR a SR se program FloorPlan3D v praxi osvědčil ve stavební a bytové architektuře, zejména velkou oblibu získal v interiérových studiích. Po zavedení programu jej uživatel (znající základy ovládání PC) je schopen ovládat během pár hodin a předkládat svým zákazníkům přehledné prostorové barevné výstupy nebo 2D plány. Uživatelské rozhraní je velmi přehledné a jeho ovládání může zvládnout i laik.

FloorPlan3D obsahuje veškeré základní prvky nutné pro vyprojektování celého domu nebo interiéru. V jeho základní databázi najdete prvky pro tvorbu zdí, sloupů, oken, dveří, schodišť, ale i veškeré základní interiérové prvky pro kompletní přenesení vaší myšlenky do digitální 2D a 3D podoby. Pokud začnete pracovat v ploše, kde si jednoduše zakreslíte dispozici včetně rozmístění oken, dveří, nábytku…, do perspektivy se přepnete ihned po nadefinování příslušného pohledu.

Jak byste postupovali při návrhu dispozice rodinného domu a jaké možnosti vám produkt FloorPlan3D nabízí?

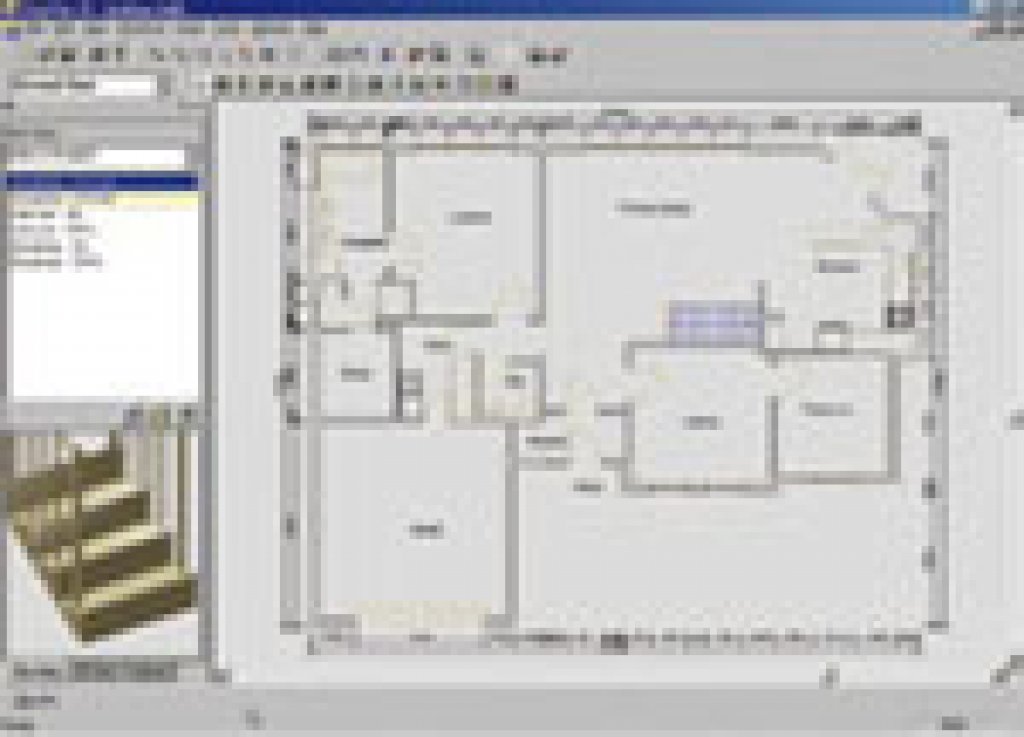

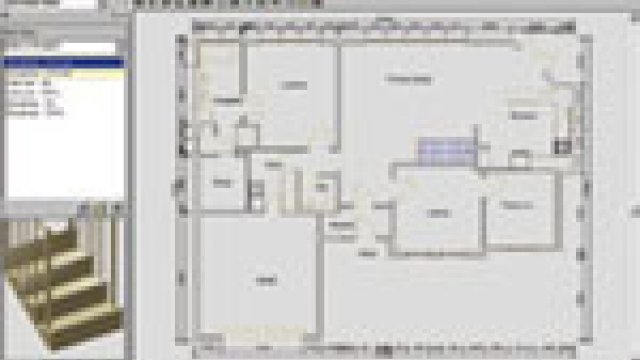

Začnete-li projektovat základní plán interiéru prvního podlaží v produktu FloorPlan3D vyberete si přes ikonu kreslení zdí, u které můžete zadat její základní rozměry, barvu nebo povrchovou úpravu (např. tapetu, obklad včetně lemu u podlahy). Při vlastním vynášení stěn (lze zadávat i parametricky - délka/úhel) funguje automatické napojování stěn nebo dodatečné změny jejich parametrů. Zautomatizováno je i vkládání oken a dveří do stěn. Dveře i okna může uživatel vybírat ze základní široké databáze a přizpůsobit svým potřebám změnou rozměrů, barvy, členěním výplně a způsobem otevírání. Nová verze programu navíc umožňuje vložení nového 3D modelu okna nebo dveří vytvořeného uživatelem v přídavném modulu. Při jejich vlastním vkládání do projektu se objevuje u stěny aktuální kóta, která umožňuje kontrolovat správnost umístění.

Po zakreslení místnosti nebo celé dispozice vám program automaticky vypočítá plochy místností a stěn pro další možný výpočet ceny jejich povrchových úprav. Přepnete-li se do 3D modelu můžete přes nastavení kamery vytvořit perspektivní pohled exteriéru nebo interiéru.

Pokud si v prostoru vyberete například podlahu nebo stěnu můžete u nich změnit barvu nebo texturu. Mezi texturami dodávanými k programu najdete dřevěnou podlahu, koberce, dlažbu, tapetu, nebo si texturu můžete do programu vložit sami například naskenováním příslušného vzoru.

Práce s knihovními prvky na pracovní ploše

V půdorysném konstrukčním režimu je možné začít rozmisťovat exteriérové nebo interiérové prvky. V programu můžete též nastavit více oken pro zobrazení. Tento komfort vám pak dává možnost kontrolovat práci ve 2D i 3D prostoru současně a veškerá editace na vašem projektu je pak přesná a přehledná. Rozmísťované prvky respektují zdi nebo jiné objekty již vložené do vašeho projektu standardně nemůže nastat situace, aby prvek prošel zdí nebo předchozím prvkem. Navíc se prvky automaticky stáčí ke stěně, ke které ji chcete umístit.

Databáze prvků v software FloorPlan3D

FloorPlan3D vám nabízí ve své základní verzi přes stovky knihovních symbolů. U symbolů lze většinou měnit jejich rozměry, barvy, textury a nová označení. U některých lze měnit i jejich design (např. tvar kuchyňských dvířek). Je tedy možné říci, že z původních základních interiérových knihovních prvků můžete jednoduše vytvořit zcela novou knihovní řadu nebo je upravíte dle vlastní volby před vložením do pracovní plochy. Knihovní prvky jsou v grafickém systému členěny ve skupinách např. kuchyňské linky, spotřebiče, květiny, kanceláře, obývací pokoje, sanitární keramika, dřezy, osvětlení, krby, zahradní architektura apod. K jednotlivým prvkům lze přiřadit i cenu a text poznámky. Program vám navíc dává možnost načíst i externí knihovní prvky. Pokud máte vytvořenu databázi v jiném programu je zpravidla možnost tuto knihovnu do FloorPlanu3D převést. V této záležitosti poskytuje firma Špinar-software technickou pomoc. Vlastní rozmístění knihovních prvků spočívá ve vybrání příslušného knihovního prvku a vložením do pracovního prostoru. S prvkem můžete posouvat, otáčet a umisťovat jej do různé výšky.

Výstupy obrázků ve fotografické kvalitě (odlesky, vrhání stínů…)

Po dokončení grafického návrhu, nastavení vhodného půdorysu (vnější kóty se vynesou automaticky) a perspektivního pohledu je možné vytisknout barevný návrh na tiskárně. Perspektivní obrázek je možné vyexportovat v rastrovém formátu ve fotorealistické kvalitě (vrhání stínů, zrcadlení…). Stačí rozmístit světelné zdroje (se zadáním intenzity světla) a zadat geografickou pozici domu nebo interiéru se zadáním data a hodiny určující polohu Slunce na obloze a program vypočítá celou scénu. Takto připravený obrázek ve formátu »bmp« lze zaslat zákazníkovi po internetu. Připojení na internet je možné přímo z programu. FloorPlan3D má svůj vlastní formát výkresového souboru »bmf«, ale umožňuje export i do formátu DXF. Program podporuje i formát VRML. Je možné vygenerovat soubor, ve kterém se například 3D model domu dá prohlížet plynulou procházkou pouze pomocí manipulace myší.

Tisk grafického návrhu 2D, 3D a výpis použitých položek databáze včetně cen

Po dokončení návrhu a nastavení vhodného perspektivního pohledu můžete vytisknout váš barevný návrh na tiskárně. K perspektivnímu pohledu můžete vytisknout i půdorys se základním okótováním (vnější kóty). Každý knihovní prvek můžete ocenit a určit cenu podlahy a povrchových úprav. Pouhým potvrzením ikony pro výpis prvků a materiálů získáte jednoduchou finanční kalkulaci.

FloorPlan3D a TurboProjekt LT

K produktu se dodává navíc jako dárek software TurboProjekt LT (umožňuje graficky si naplánovat vaši zakázku včetně nákladů, výnosů a lidských i strojních kapacit).

Informace o minimálním počítačovém vybavení

Pro úplnost informace o minimálních požadavcích na hardware pro FloorPlan3D: Pentium 120 Mhz, RAM 64 MB, místo na disku 110 MB nebo více, mechaniku pro CD-ROM, SVGA monitor, 800×600, 16-bit color, operační systém Windows®95, 98, 2000, NT 4. (Product by IMSI.)

Autor: Ing. Milan Špinar
Foto: Archiv firmy
