DOMY ATREA, komfortní a zdravébydlení v souladu s přírodou

Společnost ATREA s.r.o. je známá zejména jako přední český výrobce systémů řízeného větrání se zpětným získáváním tepla. Od svého vzniku se intenzivně zabývá energetickými úsporami, kvalitou vnitřního prostředí budov a vlivem staveb na životní prostředí. Jako jedna z prvních firem v České republice se začala systematicky věnovat vývoji, výstavbě, podpoře a propagaci konceptu energeticky úsporných budov.

V současné době se společnost zaměřuje převážně na individuální návrhy a realizaci energeticky úsporných domů. Že lze množství požadavků kladených na moderní bydlení skloubit dohromady a na co se při návrhu domu zaměřit, si ukážeme na jednom konkrétním příkladu, který představuje téměř univerzální řešení.

Základní charakteristiky domu

Architektura domu je vedena snahou o kultivovanou jednoduchost, praktičnost a variabilitu. Nízká potřeba tepla na vytápění (14,9 kWh/(m2.rok), dle metodiky TNI 730329) splňuje požadavek pro energeticky pasivní domy. Tepelná ztráta domu je při vnější teplotě –15 °C cca 2 kW a celková roční potřeba tepla na vytápění činí cca 2 000 kWh, což při instalaci tepelného čerpadla ATREA TCA 3.1 představuje orientační náklady na vytápění kolem 2 000 Kč za rok (pozn. skutečné náklady na vytápění jsou závislé na způsobu užívání domu, konkrétních klimatických podmínkách a aktuálních cenách energií). Uživatelský komfort domů ATREA zajišťuje integrovaný systém řízeného větrání s rekuperací, vytápění a chlazení a přípravy teplé vody vyvíjený a vyráběný rovněž společností ATREA.

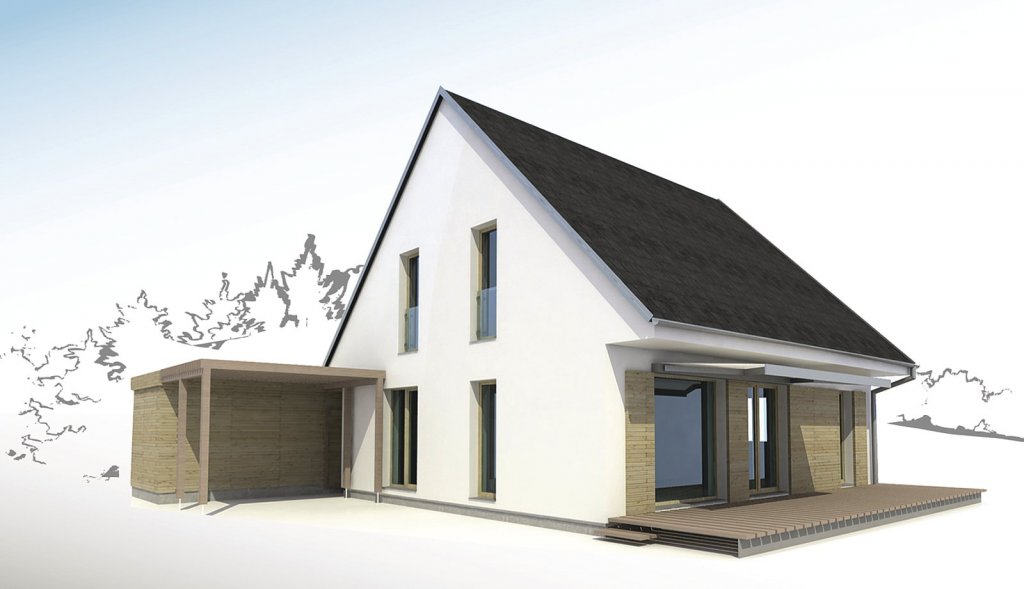

Jedna ze základních variant fasády s omítkou

Architektura a design

Dům má jednoduchý kompaktní tvar a je zde představen ve dvou základních variantách fasády – s omítkou nebo celodřevěným obkladem. Fasáda domu s omítkou je navržena s důrazem na čistý architektonický výraz vycházející z tradičních tvarů domů v České republice. Stylová fasáda s modřínovým obkladem odkazuje na základní materiál konstrukce domu – dřevo. Dřevěná fasáda je trendem pro moderní dřevostavby, které svou konstrukční a materiálovou podstatu nechtějí skrývat za fasádní omítku.

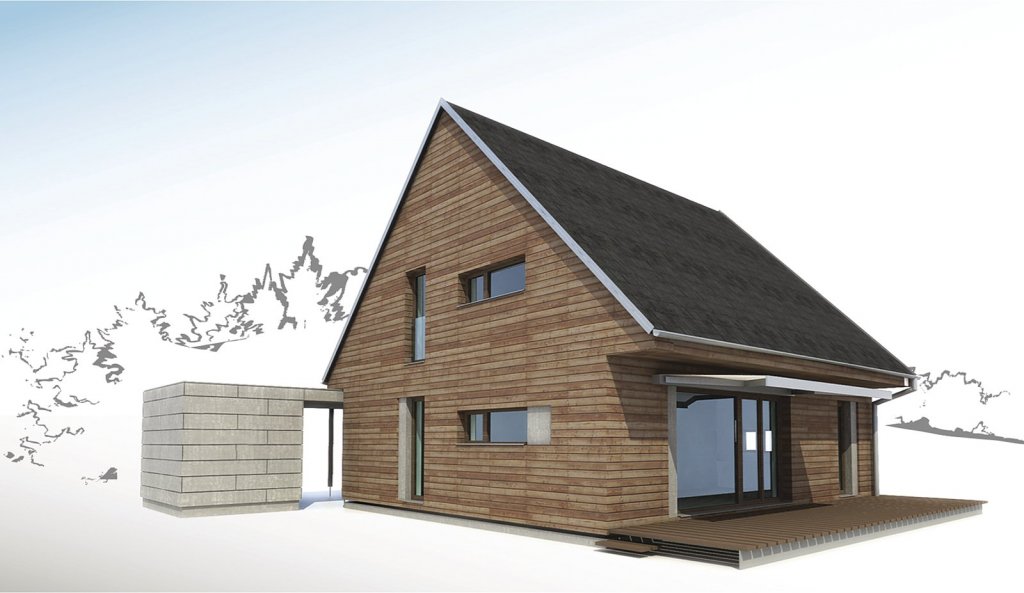

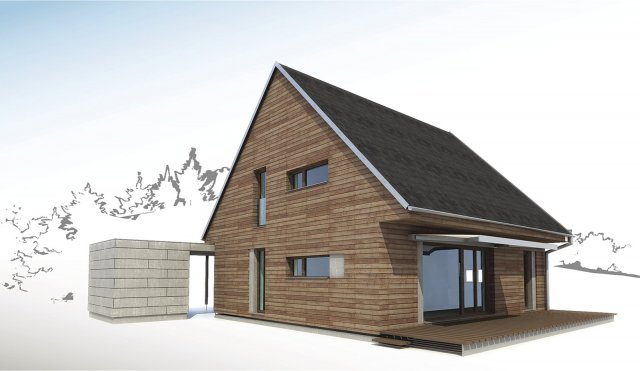

Jedna ze základních variant fasády s celodřevěným obkladem

Umístění domu

Nejvhodnější umístění domu vzhledem ke světovým stranám představuje natočení fasády s největší plochou oken (zde strana s terasou) přímo k jihu. Jsou tak optimálně využity solární zisky a potřeba tepla na vytápění snížena na minimum. Přesah střechy přirozeně stíní okna v letním období a zabraňuje přehřívání interiéru.

Architektura domu vychází ze snahy o jemné, univerzální a barevně neutrální řešení, které je vhodné do smíšené zástavby obcí. Varianta s omítkou je vhodná do venkovské až městské řadové zástavby, varianta s dřevěným obkladem nabízí citlivé řešení do rozvolněné zástavby na okraje malých obcí.

Funkční a dispoziční řešení domu

Vnitřní dispozice domu je navržena jako 5 + kk, s vnitřní užitnou plochou cca 130 m2. Dům obsahuje 5 dostatečně velkých obytných místností, 2 koupelny, technické zázemí a šatnu. Plochu cca 40 m2 na půdě je možné využít jako další úložný prostor domu.

Funkční a dispoziční řešení domu ATREA je založeno na orientaci místností vůči světovým stranám. Ranní slunce prosvětluje kuchyň, koupelny a ložnici. Odpolední pak obývací pokoj, pracovnu a dětské pokoje. Technické zázemí a schodiště je vhodně situováno u severní fasády domu.

1. NP tvoří společenskou část domu. Obsahuje hlavní obytnou místnost s kuchyňským a jídelním koutem, pokoj, koupelnu a technické zázemí domu. Variantní řešení nabízí vytvoření samostatné kuchyně a možnost jiného využití pokojů (ložnice, pracovna, pokoj pro hosty či bydlení seniora).

2. NP představuje klidovou část domu a zahrnuje 3 pokoje, koupelnu a šatnu. V hale 2. NP je umístěn přístup do půdního prostoru.

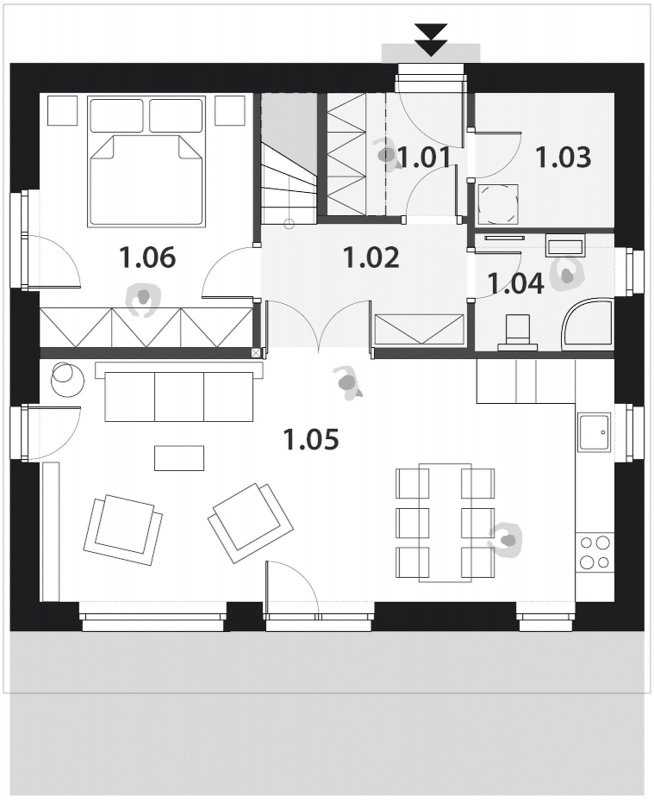

Půdorys 1. NP

Konstrukce domu

Systém ATREA je certifikovaný stavební systém optimalizovaný pro výstavbu pasivních a nízkoenergetických dřevostaveb, který zaručuje vynikající technické a energetické parametry domů.

Domy ATREA jsou navrhovány jako skeletové, sendvičové dřevostavby s difúzně otevřenou skladbou obvodových konstrukcí. Základ systému tvoří kvalitní přírodní materiály na bázi dřeva. Dřevo je ideálním konstrukčním materiálem pro stavbu, snadno se opracovává, má dobré tepelně izolační vlastnosti, jedná se o obnovitelnou surovinu s příznivou bilancí emisí CO2. Přírodní materiály vytvářejí příjemné vnitřní mikroklima, regulují vlhkost, nevylučují škodlivé látky a pozitivně působí na lidské smysly a psychiku.

Vnitřní plášť obvodových stěn je tvořen dřevoštěpkovými deskami OSB (vzduchotěsná a parobrzdná rovina) s instalační předstěnou ze sádrokartonových, případně sádrovláknitých desek. Základem vnějšího pláště jsou dřevovláknité desky opatřené difúzně propustnou omítkou, alternativně provětrávanou dřevěnou fasádou. Pro tepelnou izolaci stěn a střešní konstrukce je použita foukaná celulóza. Součinitel prostupu tepla obvodové stěny U = 0,11 W/(m2K). Okna jsou dřevěná profilu 92 mm s izolačním trojsklem, součinitel prostupu tepla celého okna je Uw = 0,7 W/m2K.

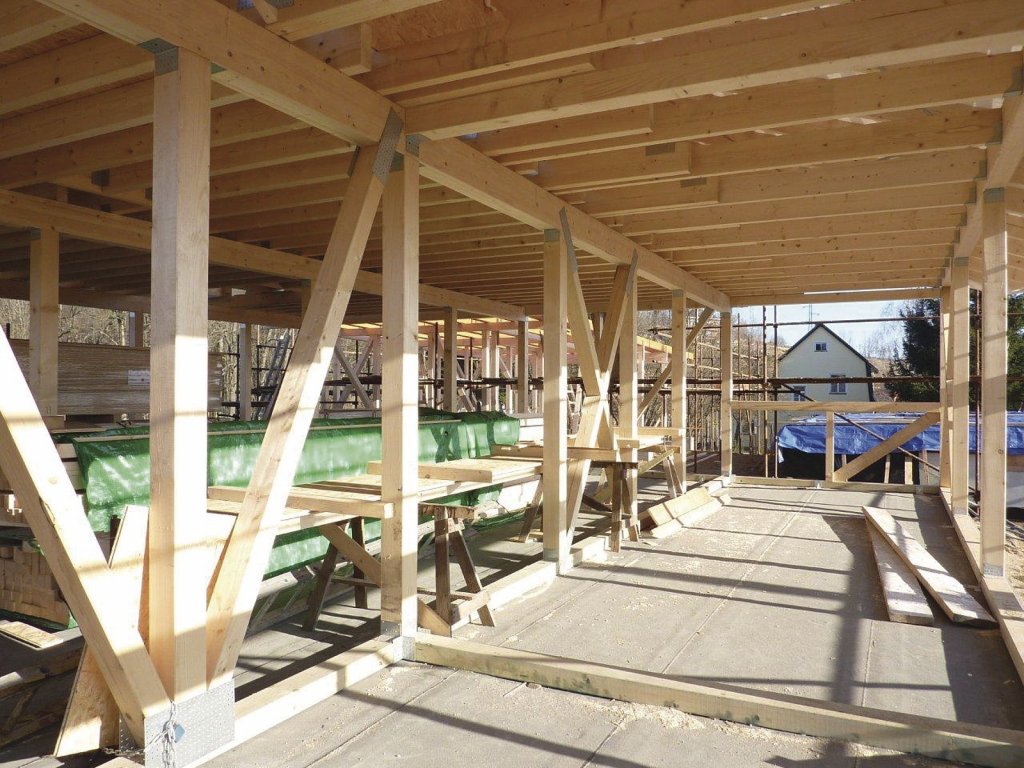

Skeletová konstrukce domu

Větrání, vytápění (chlazení) a příprava teplé vody

Nedílnou součástí domů ATREA jsou variabilní ucelené systémy větrání, vytápění (chlazení) a přípravy TUV vyráběné rovněž společností ATREA, které v domě zabezpečují komfortní a zdravé vnitřní klima (tepelnou pohodu, optimální vlhkost a dostatečnou výměnu vzduchu).

Pro vytápění domů s velmi nízkou potřebou tepla je možné volit mezi teplovzdušným vytápěním (slučuje vytápění a větrání s rekuperací, případně i chlazení) a klasickou otopnou soustavou (oddělený systém vytápění a větrání s rekuperací), případně jejich různými kombinacemi.

Teplovzdušné vytápění a větrání s rekuperací

Pro distribuci tepla v domě se využívají podlahové rozvody pro přívod větracího vzduchu. Jako teplonosné médium slouží vzduch, který je po ohřátí v teplovzdušné větrací jednotce (např. ATREA DUPLEX R_3) přiváděn podlahovými vyústkami do jednotlivých místností. Toto řešení výhodně a efektivně slučuje větrání s rekuperací a vytápění do jednoho systému a umožňuje rovněž chlazení v letním období.

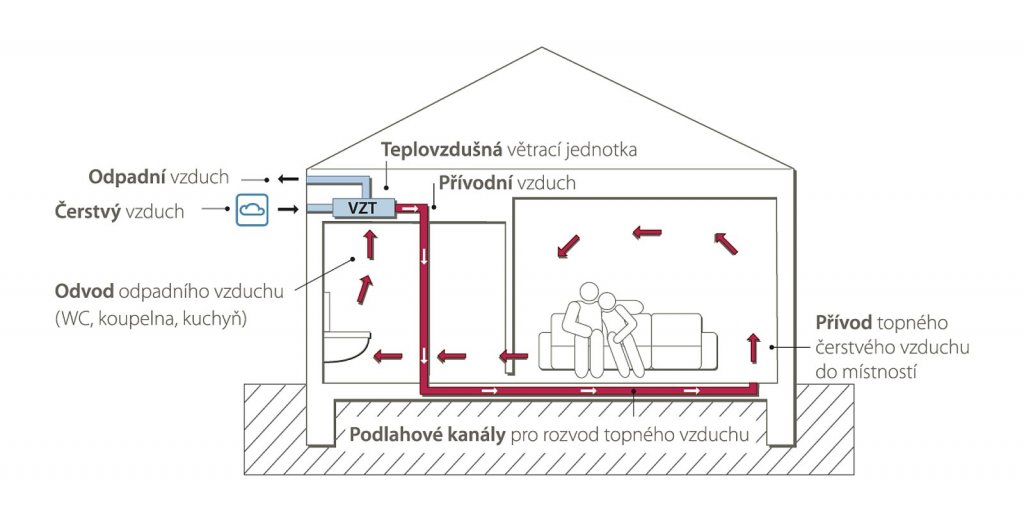

Schéma teplovzdušného vytápění a větrání s rekuperací

Oddělený systém vytápění a větrání s rekuperací

Větrání objektu je zajištěno samostatně malou větrací jednotkou s rekuperací (např. ATREA DUPLEX EC4 nebo ECV4) odděleně od otopné soustavy. Teplo je do jednotlivých místností dodáváno prostřednictvím klasické teplovodní otopné soustavy (radiátory, podlahové nebo stěnové vytápění, podlahové konvektory apod.) nebo elektrickými přímotopy.

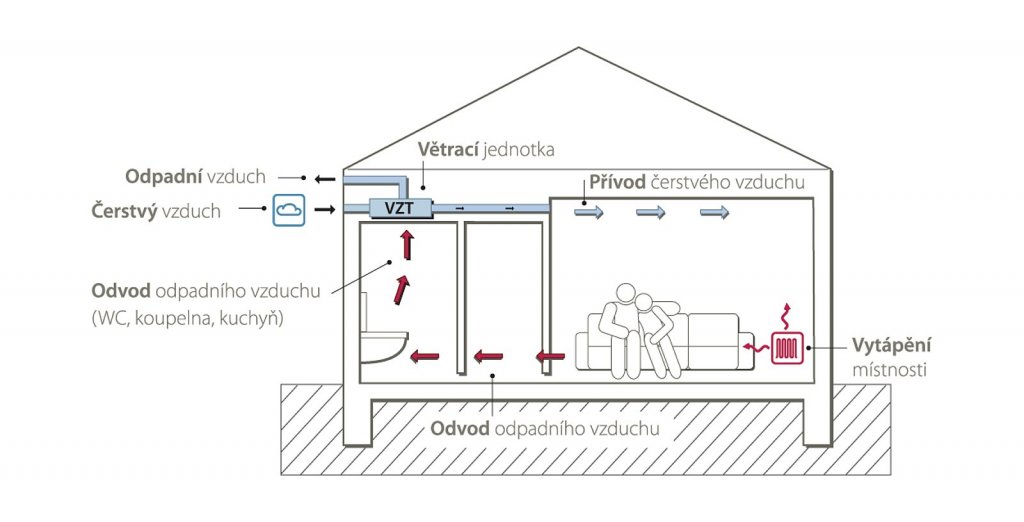

Schéma odděleného systému vytápění a větrání s rekuperací

Zdroje tepla

Jako zdroj tepla pro vytápění a přípravu TUV můžeme efektivně využít úsporné a obnovitelné zdroje energie s menšími výkony např. tepelné čerpadlo země-voda ATREA TCA 3.1 o výkonu 3,1 kW nebo vzduch-voda ATREA TCV 4.8, která zajišťují ekonomický, komfortní a plně automatický provoz a umožňují i letní chlazení. Dalšími nejčastěji využívanými zdroji tepla jsou krbová kamna s výměníkem a termické solární kolektory (pokryjí až 60 % roční potřeby tepla na TUV).

K akumulaci tepla slouží integrovaný zásobník ATREA IZT-U. Řešení dovoluje efektivně využít různé zdroje tepla i jejich kombinace a umožňuje snadnou výměnu nebo doplnění dalšího zdroje v budoucnu. Zásobník je vybaven elektrickými topnými spirálami a může tak samostatně sloužit jako elektrokotel, případně jako záložní zdroj tepla. Zásobník také zajišťuje hygienický průtočný ohřev TUV.

Řízení a regulace

Ovládání a regulaci celého systému je možné řešit v široké škále variant od jednoduchého analogového ovládání po sofistikované digitální řízení, umožňující ovládání systému v manuálním nebo naprogramovaném režimu, využití široké škály vstupů a výstupů (čidla), připojení přes webové rozhraní atd.

Při výběru systému větrání, vytápění a volbě zdrojů tepla bychom, kromě pořizovacích a provozních nákladů, měli dále zohlednit míru poskytovaného komfortu, způsob a náročnost obsluhy (automatická nebo manuální), možnosti ovládání, regulace a individuálního přizpůsobení, náročnost údržby a životnost systému i jeho jednotlivých komponent.

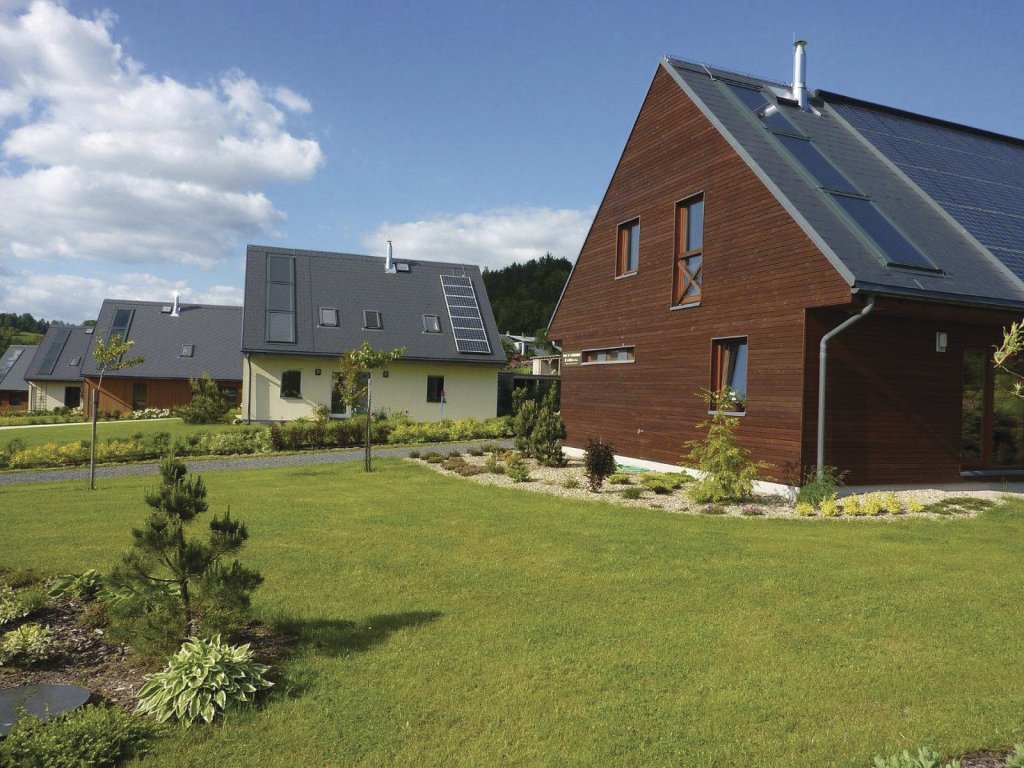

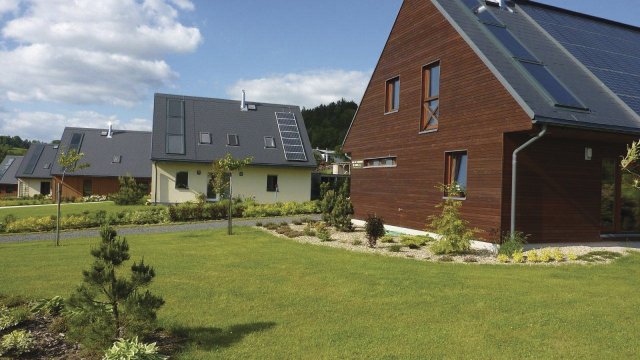

Pasivní domy v obci Koberovy

V obytném souboru třinácti energeticky pasivních domů organizujeme prohlídky vzorového domu, poskytujeme individuální konzultace a poradenství zaměřené na nízkoenergetické a pasivní stavby. Pořádáme přednášky a odborné semináře s tematikou energeticky úsporné výstavby, kvality vnitřního prostředí budov a trvale udržitelné výstavby.

Vzorový dum a školicí středisko v Českém ráji

Prohlídky a konzultace

Prohlídky vzorového domu a individuální konzultace po předchozí domluvě:

  • T: (+420) 483 317 763
  • M: (+420) 608 644 650
  • E: domy@atrea.cz

Adresa

Vzorový dum ATREA
Koberovy č.p.186, Liberecký kraj
50°37‘13.014“N, 15°13‘47.278“E

Autor: Ing. Petr Dusil
