Inovační regulační ventil SuperCompact S6... - novinka od firmy BELIMO

Je pro nás velkým potěšením, že Vám můžeme představit nový směr regulačních ventilů s přírubou: nový regulační ventil SuperCompact S6... s pohonem. Náš nový výrobek má stejně širokou oblast využití jako klasický regulační ventil s přírubou, avšak může se pochlubit nižší hmotností, čtvrtinovou stavební délkou, universální přírubou a velmi výhodnou cenou.



Kratší, lehčí, jednodušší

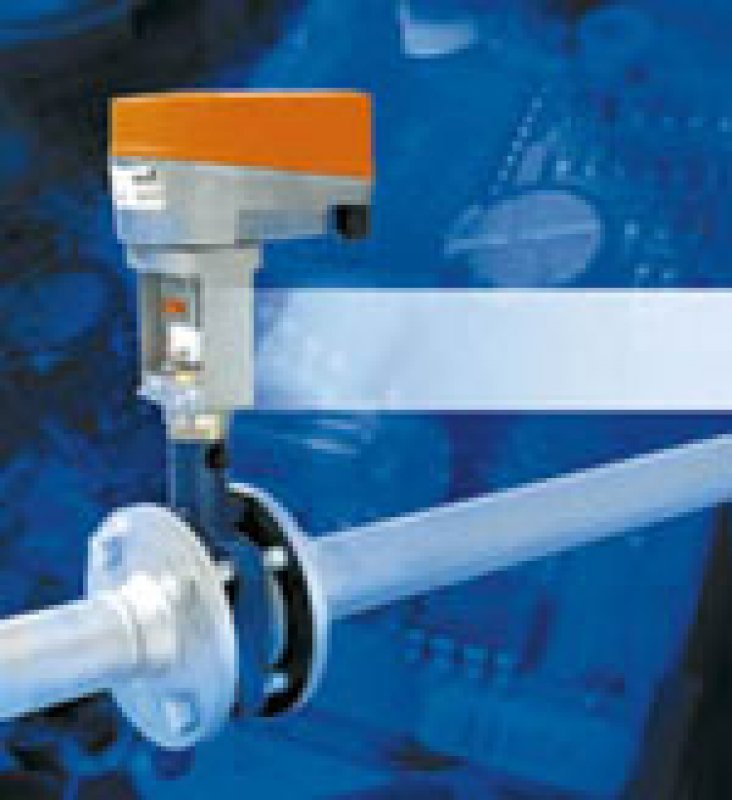

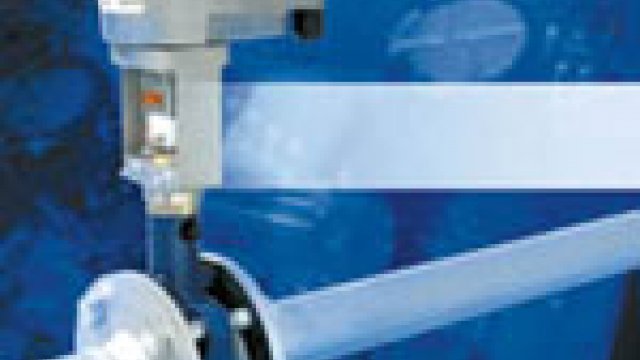

  Regulační ventil SuperCompact s pohonem kombinuje extrémně krátkou montážní délku s regulační kvalitou tradičních zdvihových ventilů. Jeho jednodílné tlakonosné těleso představuje absolutní těsnost navenek. Malá hmotnost umožňuje rychlou a nekomplikovanou montáž.
   Vzhledem k tomu, že konstrukce rozměrů příruby PN6, PN10 a PN16 je spojená v jednom pouzdru, je výběr a pořízení jednodušší.

Kvalita a preciznost
Každá jednotlivá armatura je vyráběna a zkoušena podle vysokého standardu kvality. Prostup táhla byl zlepšen a otestován v tvrdých dlouhodobých zkouškách. Plně EPDM-profilovým těsněním opláštěný škrtící kužel zaručuje nejnižší netěsnost a umožňuje v rozsahu otevření jemný, kontrolovaný nárůst průtoku. Optimální seřízení charakteristiky armatury a pohonu zajišťuje nejvyšší míru regulace v celém rozsahu zatížení.

Inteligentní elektrický pohon
  Regulační ventil SuperCompact je vybaven robustním, v praxi osvědčeným zdvihovým pohonem Belimo. Možné je ruční ovládání. Samozřejmostí je spolehlivý a tichý automatický chod. Inteligentní řízení umožňuje přizpůsobení různým požadavkům a tím i integraci na různé regulační okruhy šité na míru. Promyšlená technologie pohonu je kompatibilní se všemi regulačními výrobky. Standardně kompletované ventily s pohonem vykazují rovnoprocentní charakteristiku. V případě potřeby je možná i dodávka s charakteristikou lineární.

Technické údaje SuperCompact S6...
Přípustný tlak - PN6, 10, 16; (rozměry příruby dle ISO 7005/2)
Teplota média - +5 až  +120 0C (voda)
Světlost - DN 20 až 150
Konstrukce - 2-cestný
Charakteristika - rovnoprocentní, lineární
Materiál - GG25
Netěsnost - 0,05 % z hodnoty kvs
Hodnota kvs (m3/h) - od 10 do 230

Typ servopohonu
NVS24-MFTL - lineární
NVS24-MFTG - rovnoprocentní
Síla - do DN80 – 1200N; do DN150 – 8000N
Napájecí napětí - AC/DC 24 V
Doba přestavení - 150 s, nastavitelná
Ovládání - spojité (0 –10 V), multifunkční
Zpětné hlášení - DC… 10 V, nastavitelné
Ruční přestavení - dočasné
Autor: Zdeněk Soukup
Foto: Archiv firmy
