Kompletní systém pro podlahové vytápění a temperování ploch od společnosti John Guest Czech s.r.o.

Společnost John Guest Czech s.r.o. dodává široký sortiment nástrčných spojek, ventilů, trubek a hadic z plastů pro různé oblasti průmyslového použití. Mezi novinkami, které firma představí mimo jiné i na mezinárodním veletrhu SHK v Brně, bude kompletní systém pro podlahové vytápění a temperování ploch, kterým společnost doplnila svou nabídku systémů pro sanitární techniku a vytápění, a úspěšný systém „trubka v trubce” pro rozvody teplé vody.

Z nového systému pro podlahové vytápění a chlazení se jako nejzajímavější mohou jevit tyto typy výrobků:

  • nerezové rozdělovače topných okruhů pro 4–12 okruhů (obr. 1),

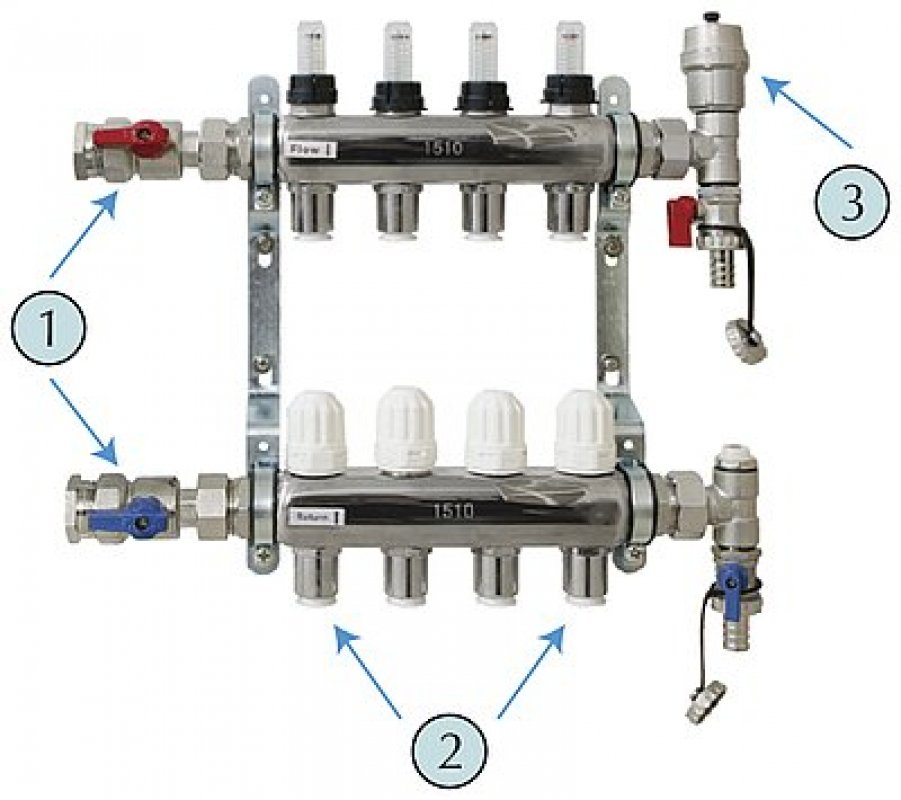

Obr. 1: Nerezové rozdělovače topných okruhů
1 – včetně 2 kulových kohoutů
2 – včetně spojovací techniky
3 – automatický rychloodvzdušňovač
  • PE-RT 15 mm trubka s protikyslíkovou bariérou pro podlahové vytápění v rolích 200 m a 600 m (obr. 2),

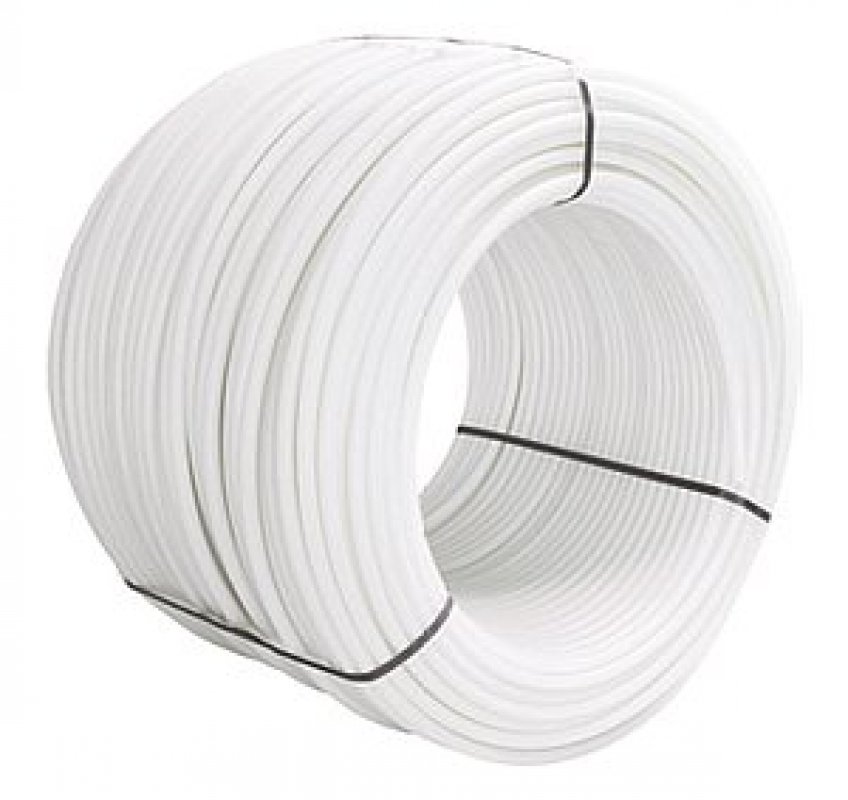

Obr. 2: PE-RT 15 mm trubka pro podlahové vytápění
  • odvíječ pro trubky (obr. 3).

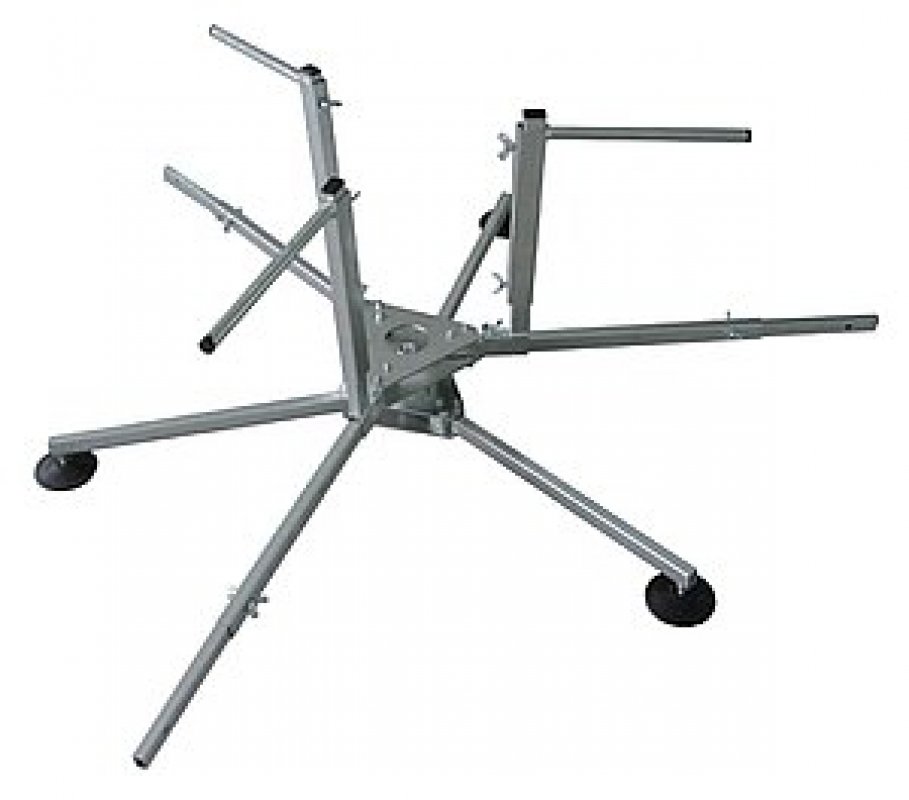

Obr. 3: Odvíječ pro trubky

Rozšiřovací sada a regulační stanice

Perfektním řešením pro dovybavení podlahového topení o ploše až do 30 m2 například do víceúčelových pracovních prostor, dílen, zimních zahrad a nejrůznějších přístaveb pro soukromé i komerční využití je JG rozšiřovací sada pro jednotlivé místnosti (obr. 4).

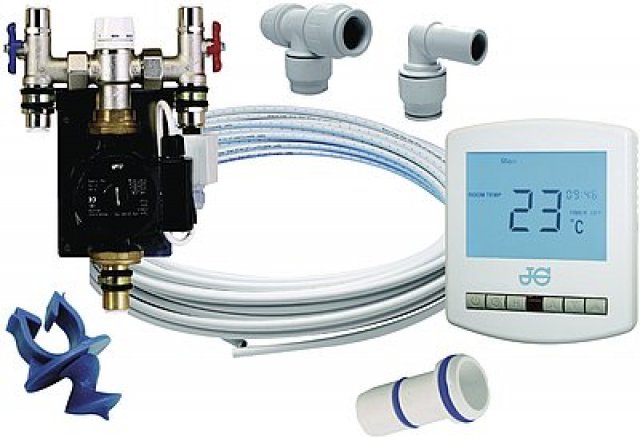

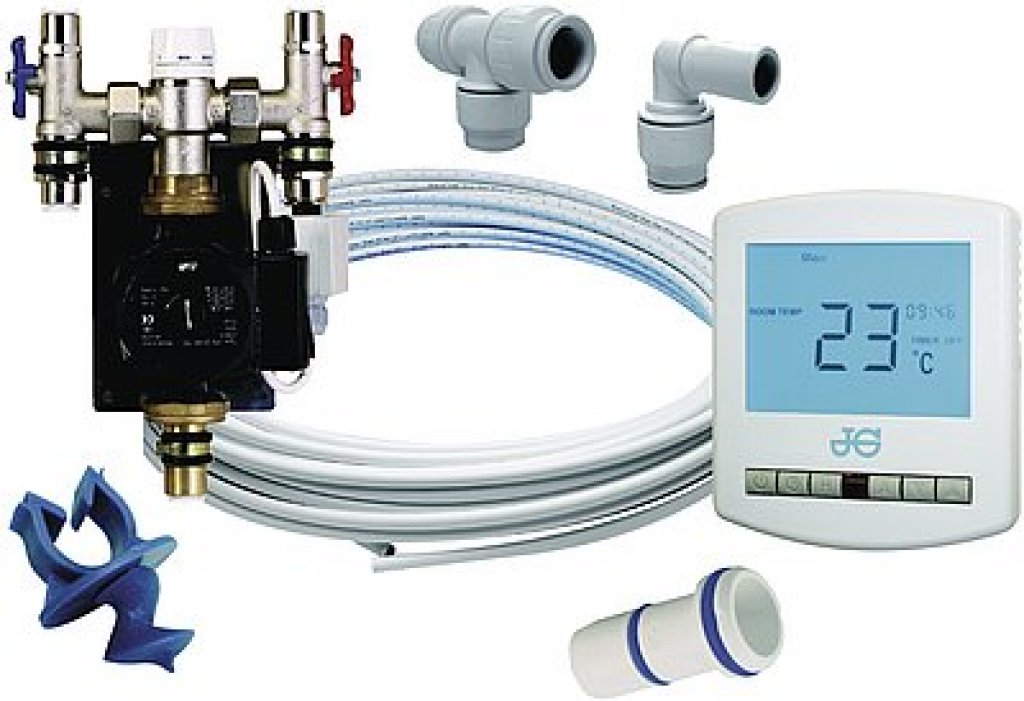

Obr 4: Rozšiřovací sada pro jednotlivé místnosti

Pomocí směšovacích ventilů popřípadě teplotních omezovačů mohou být vratné větve kombinovány se stávajícími topnými systémy jako je např. radiátorové vytápění.

Regulační stanice (obr. 5) slouží v kombinaci s JG rozdělovači k regulaci přívodní teploty podlahového vytápění. Pomocí integrovaného směšovacího ventilu lze libovolně nastavit přívodní teplotu v rozmezí minimálních 35 °C až maximálních 65 °C.

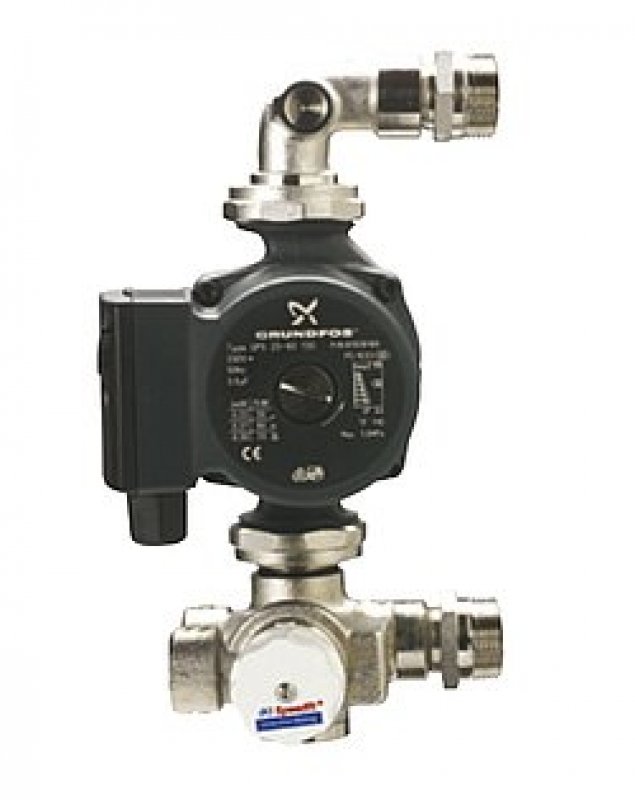

Obr. 5: Regulační stanice

Nástrčné spojky – řešení pro světový trh

John Guest je mezinárodní společnost s jasnou a snadno dohledatelnou historií trvající více než padesát let. Nachází se ve skvělém postavení pro dodávání globálních řešení pro mezinárodní výrobní a obchodní společnosti. Základní produktová řada společnosti John Guest pokrývá nástrčné spojky, trubky a hadice pro trhy v Evropě, Americe i na Dálném východě.

Systém „trubka v trubce” pro rozvody teplé vody

Zatímco veškerý vývoj a výroba spojek John Guest se uskutečňuje na britských ostrovech, nápad a realizace výrobku „trubka v trubce" pochází právě od české dceřiné společnosti John Guest Czech s.r.o. V současné době v Čechách i na Slovensku stále narůstá počet instalací tohoto systému, a to zejména proto, že řešení poskytuje uživateli zajímavé výhody v podobě úspory vody a energie. Firma John Guest Czech s.r.o se do podvědomí svých zákazníků dostává poctivým přístupem, kvalitou a spolehlivým servisem.

Poprvé jsme se mohli seznámit s tímto unikátním systémem již na jubilejním 50. ročníku Mezinárodního strojírenského veletrhu v Brně v roce 2008. Hned následující rok 2009 získala společnost John Guest Czech za spojovací prvky pro trubkové systémy s názvem „trubka v trubce" jednu z hlavních cen v prestižní soutěži Výrobek roku.

Tento úspěšný systém „trubka v trubce" umožňuje cirkulaci teplé vody u smyčky pro teplou vodu. Tato smyčka se používá v případech, kdy spotřebič teplé vody je významně vzdálen od zdroje, například od bojleru. Smyčka se uzavírá nikoliv zvenku, ale vnitřkem trubky. Uvnitř spojek a trubek minimálního vnějšího průměru 20 mm je vedena hadička o vnějším průměru 8 mm (obr. 6 a 7), která slouží pro vracení teplé vody od nejvzdálenějšího spotřebiče zpět do bojleru.

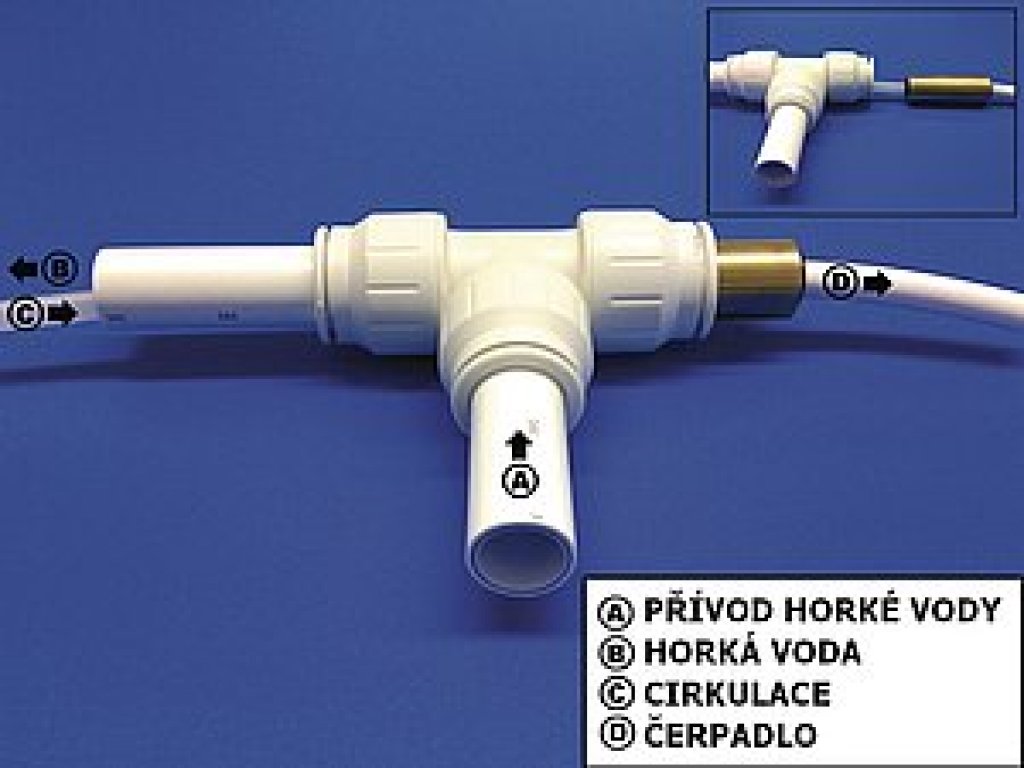

Obr. 6: Systém trubka v trubce umožňuje cirkulaci teplé vody u smyčky pro teplou vodu, která se uzavírá nikoliv zvenku, ale vnitřkem trubky

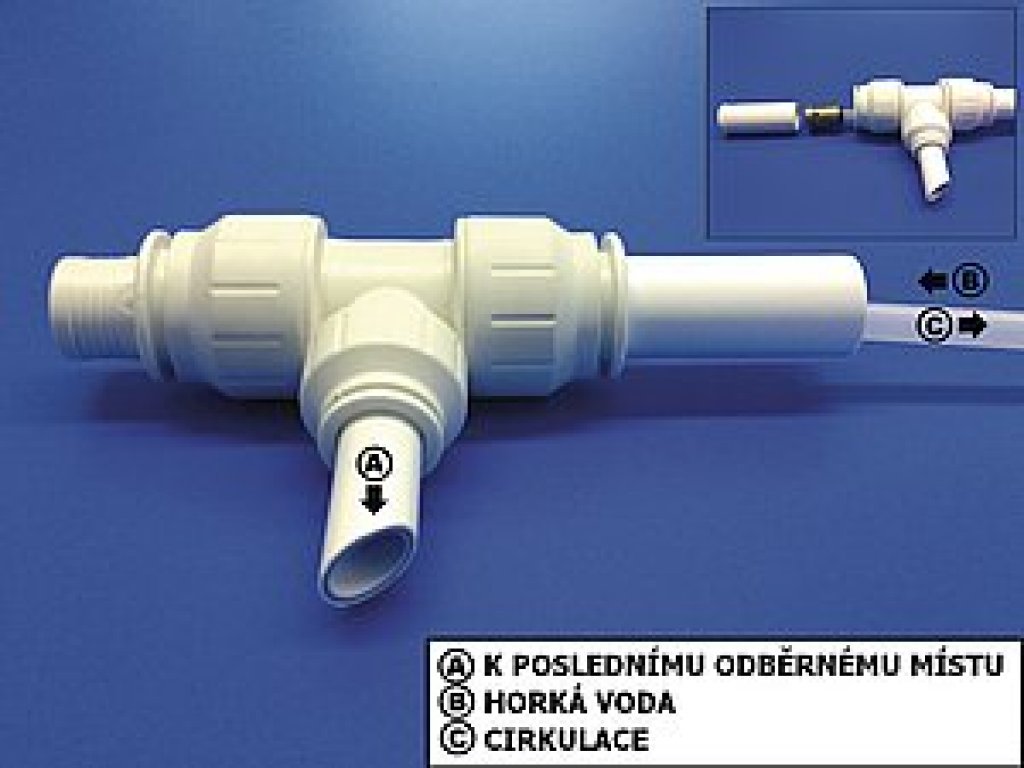

Obr. 7: Systém trubka v trubce umožňuje cirkulaci teplé vody u smyčky pro teplou vodu, která se uzavírá nikoliv zvenku, ale vnitřkem trubky

Způsob instalace systému „trubka v trubce”

Hadičku zasuneme nejdříve do spojky, pak nasadíme trubku a hadičku dále protahujeme trubkou. Před realizací dalšího spoje musí opět hadička projít spojkou. Pak je možné spojku spojit s trubkou.

Takto se pokračuje až k nejvzdálenějšímu spotřebiči. Na odbočce k poslednímu spotřebiči se hadička povytáhne z T-spojky a na ni se nasadí mosazná spojka. Ta má v sobě vytvořeny dva 5 mm otvory. Touto spojkou, která je připevněna na konec 8 mm hadičky, se vrací teplá voda vnitřkem systému zpátky k oběhovému čerpadlu a přes něj do bojleru. Na mosaznou spojku se nasadí plastová zátka a spolu s ní se mosazná spojka zastrčí do T-spojky, zamáčkne a zajistí. Tím jsme na konci celého systému. Po dokončení práce u posledního spotřebiče se vracíme na začátek řady, kde je přívod od bojleru, polyetylénovou hadičku vytáhneme ze systému tak daleko, co to jde, a ustřihneme ji asi 5 cm od T-spojky. Na hadičku nasadíme mosaznou spojku, spolu s touto spojkou zamáčkneme zpět do T-spojky a zajistíme. Do mosazné spojky zastrčíme hadičku 10 mm, popř. je možné použít i jinou hadičku, kterou je vratná teplá voda přiváděna k oběhovému čerpadlu a od něj do bojleru.

Další informace můžete čerpat při osobní návštěvě našeho stánku v pavilonu T 1 na veletrhu HOBBY v Českých Budějovicích ve dnech 16. - 20. 5. 2012 nebo také na stránkách www.johnguest.com.

Autor: Ing. Jiří Houdek
Foto: Archiv firmy
