Malé integrované systémy pro průmyslovou a bezpečnostní televizi

Při požadavku investora na zřízení uzavřeného televizního okruhu v jeho objektu leží před projektantem úkol navrhnout koncepci a sestavu přístrojů, které by požadované funkce splňovaly a byly vhodně začleněny do interiéru. To si většinou vyžádá konzultace s předpokládanou montážní firmou, která se na televizní okruhy specializuje a dále konstrukci speciálního nábytku pro umístění techniky. Tuto etapu lze velmi často vynechat při použití TELEVIZNÍ INTEGROVANÉ SKŘÍNĚ řady RBW a RC, které vyrábí společnost EXPERTA Trading. Jedná se o speciální kovovou přístrojovou skříň, ve které je umístěna nejobvykleji používaná sestava - monitor, duplexní multiplexer a videorekordér s dlouhou dobou záznamu.

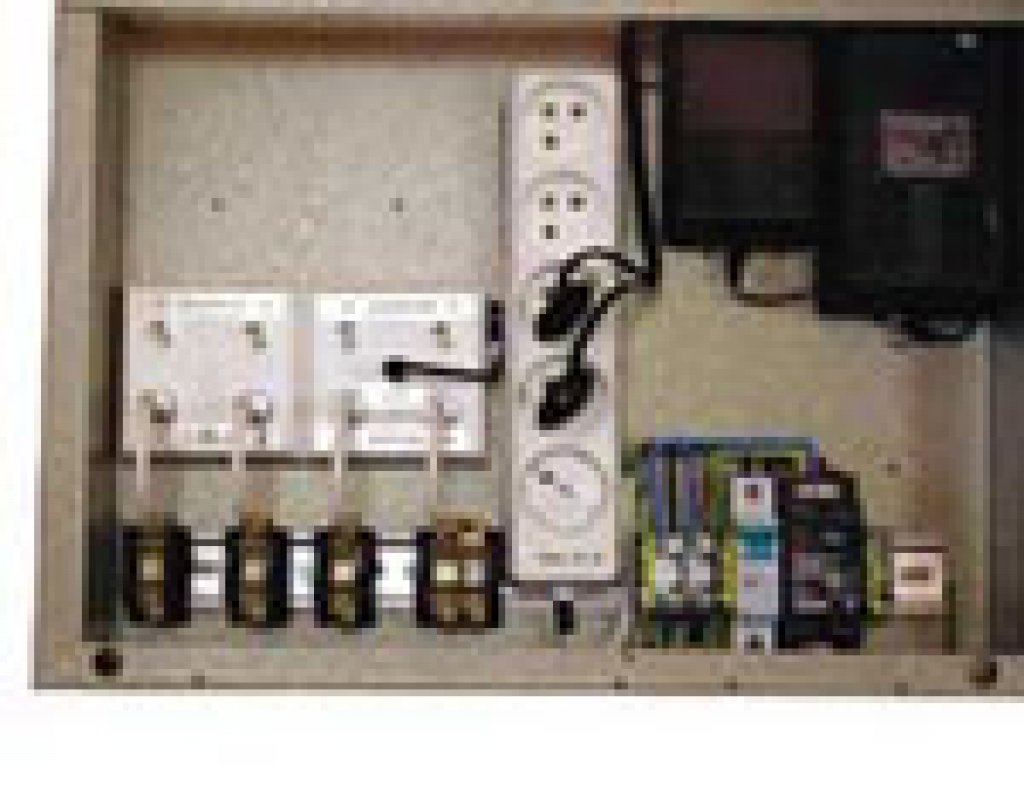

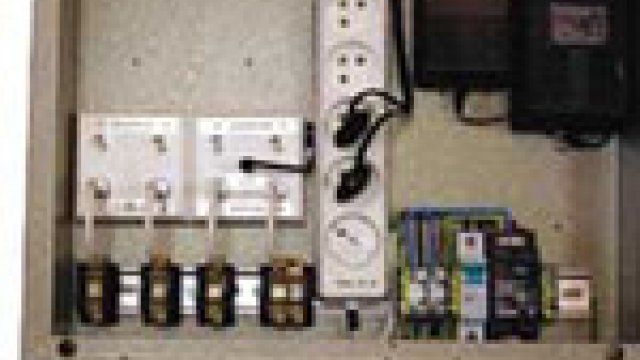

Jsou použity značkové komponenty se zajištěným servisem a dlouhou životností. Zařízení zaznamenává televizní signál ze všech kamer na videokazetu v programovatelných krocích kontinuálně, případně je možné využít detektory pohybu v obraze, které jsou součástí multiplexeru a zaznamenávat jen signál z kamer, kde je snímán nějaký pohyb, což značně šetří místo na pásce a usnadňuje vyhledávání příslušných alarmových situací. Dále je ve spodní části skříně zásuvná jednotka obsahující příslušné napájecí zdroje, svorkovnice a výhybky pro napájení kamer po koaxiálním kabelu.

Na přání je možné nahradit multiplexer a analogový videorekordér digitálním vícekanálovým záznamovým zařízením, které lze navíc spojit s běžným PC pro zvýšení komfortu obsluhy. Takto uspořádaná sestava zařízení je z výroby plně funkční, je opatřena příslušnými propojovacími kabely a její montáž je velice jednoduchá, tudíž může ji provést i nespecializovaná montážní firma s elektrotechnickým zaměřením. Instalace spočívá v připevnění skříně na zeď pomocí 3 vrutů a hmoždinek, připojení pevného síťového přívodu, připojení koaxiálních kabelů od kamer do svorek zásuvné jednotky a naprogramování, které je přibližně tak složité, jako programování domácího videa a je podrobně popsáno v průvodní dokumentaci.

Celkový pohled na skříň

Rovněž montáž kamer je snadná a spočívá v připevnění kamery na zeď či podhled a připojení koaxiálního kabelu. Vedle montážní jednoduchosti přináší použití skříní RBW/RC řadu dalších výhod. Zařízení je chráněno před prachem a poškozením, vzhledem k uzamykatelným zaskleným dveřím není možné zařízení vypnout či neoprávněně manipulovat s ovládacími prvky a zrušit tak neopatrností či úmyslně záznam obrazu. Toto je zákazníky velmi oceňováno, protože klíče od skříně má pouze oprávněná osoba, která zařízení obsluhuje a vyměňuje kazety ve videorekordéru a nikdo jiný nemůže pořízený záznam ovlivnit. Pokud by bylo zapotřebí umístit skříň do jiného prostoru (například do technologické místnosti) a byl by požadavek na vizuální kontrolu obrazu, lze jednoduše připojit libovolný počet dalších monitorů na jiných pracovištích.

Významnou výhodou je také skutečnost, že výrobce poskytuje bezplatnou technickou pomoc při projektování systémů CCTV a při specifikaci jednotlivých prvků, za úhradu režijních nákladů též provádí oživení a naprogramování systému na místě instalace a proškolení obsluhy. Elektrická bezpečnost a spolehlivost zařízení je zajištěna pečlivou výrobou, použitím přepěťové ochrany a VF filtru na síťovém přívodu a certifikací přístroje inspekčním orgánem ITI TÜV. Zařízení podléhá periodickým revizím v intervalech určených ve smyslu ČSN-331610, které zajišťuje správce zařízení, nebo je možné uzavřít smlouvu o periodických revizích a údržbě (proměření dle požadavků normy, vyčištění od prachu, vyčištění páskové dráhy a rotačních hlav videorekordéru, případně oprava opotřebených součástí výměnným způsobem, kontrola funkčnosti a vystavení protokolu) se servisním oddělením výrobce.

Zařízení je zhotovováno v několika verzích, především se rozlišuje na černobílé a barevné, dále podle počtu připojených kamer - 4, 10 a 16 ks a konečně se určuje max. záznamová doba videorekordéru – 24, 168 a 960 hod. Podle této specifikace se stavebnicovým způsobem určuje výsledná cena, kterou sdělí výrobce, nebo je ke stažení na jeho www stránkách. K zařízení je možné s výhodou použít řadu kamer TK, které již mají vestavěnou výhybku pro napájení po koaxiálním kabelu.

Je samozřejmě možné použít i jiné libovolné kamery s externí napájecí vyhybkou. Doporučené kamery z výroby společnosti Experta jsou následující: TKVF – pro venkovní použití, TKM – kulovitá k montáži na konzolu, TKK – s kloubem k montáži na elektroinstalační krabici (i lištovou), TKC – hranatý tvar k montáži na konzolu (i pro optiku C/CS), TKB – se zvýšenou mechanickou odolností k pevnému připevnění pomocí hmoždinek na stěnu či strop. Kamery se vyrábějí s řadou volitelných objektivů k optimálnímu přizpůsobení záběrového úhlu snímané scéně.

Funkční sestavu zařízení je možné shlédnout ve vzorkovně výrobce, a také každoročně na výstavách PRAGOALARM a AMPÉR v Praze. Výhody použití integrovaného systému RBW/RC jsou zřejmé – vše od jednoho dodavatele se zajištěnou technickou podporou a servisem, jednoduchá montáž, vysoká provozní spolehlivost a elektrická bezpečnost, ověřovaná nezávislým orgánem ITI TÜV.

Nejčastější použití najde systém při zřizování uzavřených televizních okruhů v expoziturách bank, na poštách, čerpacích stanicích, obchodech a skladech, v policejních služebnách, úřadech, v nemocnicích, na hraničních přechodech a v celních prostorách apod. Tam, kde by nevyhověl rozsah nabízeného zařízení, je výrobce a distributor, EXPERTA Trading, připraven nabídnout rozsáhlejší systémy včetně příslušné technické pomoci.
