Nástrčné spojky John Guest – řešení pro světový trh

John Guest je mezinárodní společnost s jasnou a snadno dohledatelnou historií trvající více než padesát let. Nachází se ve skvělém postavení pro dodávání globálních řešení pro mezinárodní výrobní a obchodní společnosti. Základní produktová řada společnosti John Guest pokrývá nástrčné spojky, trubky a hadice pro trhy v Evropě, Americe i na Dálném východě.

Systém trubka v trubce pro rozvody teplé vody

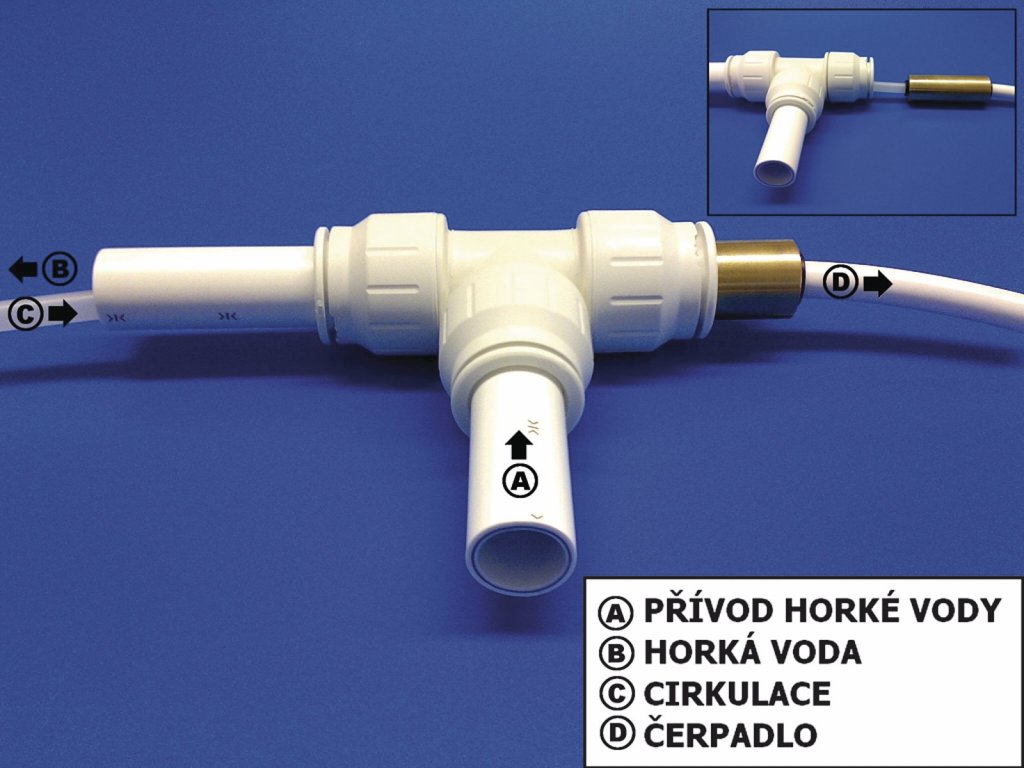

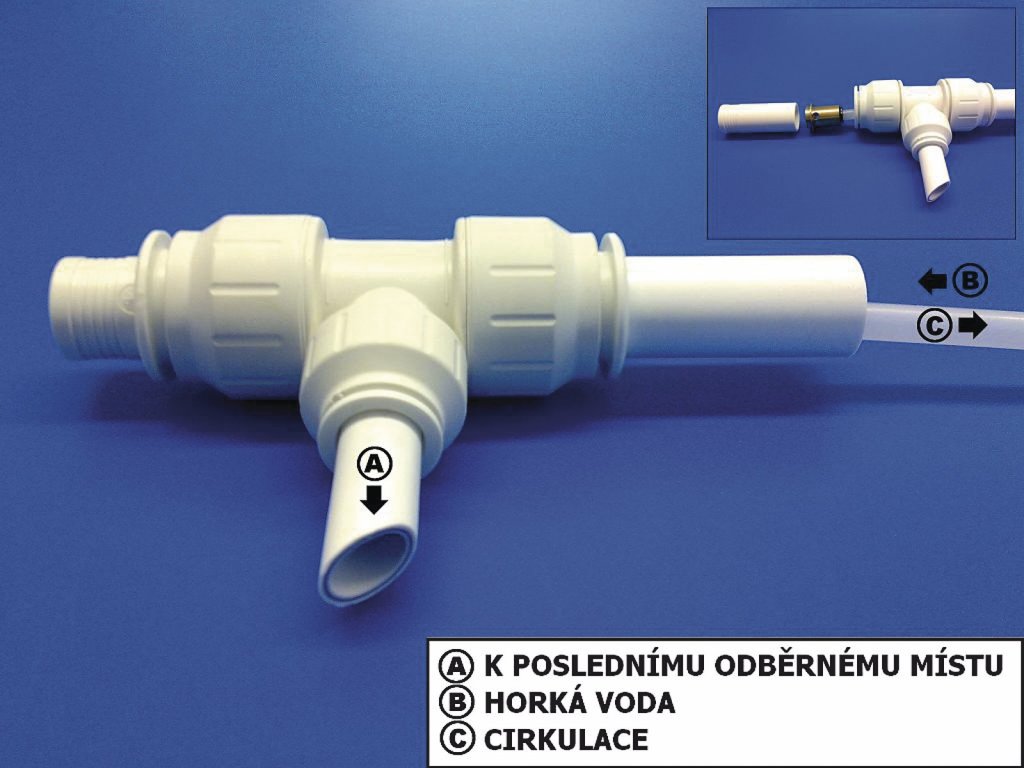

Zatímco celý nástrčný systém John Guest Speedfit pro sanitární techniku a vytápění byl vyvinut a je vyráběn ve Velké Británii, nápad a realizace výrobku trubka v trubce (obr. 1 a 2) pochází od české dceřiné společnosti John Guest Czech s.r.o. Řešení poskytuje uživateli zajímavé výhody v podobě vysokého uživatelského komfortu, úspory vody a energie a v neposlední řadě i úspory investic.

Poprvé jsme se mohli seznámit s tímto unikátním systémem na Mezinárodním strojírenském veletrhu v Brně v roce 2008. Hned následující rok získala společnost John Guest Czech s.r.o. za spojovací prvky pro trubkové systémy s názvem trubka v trubce jednu z hlavních cen v prestižní celostátní soutěži Výrobek roku. Systém trubka v trubce (zkráceně TvT) umožňuje, že po otevření kohoutku s teplou vodou začne téměř okamžitě téct teplá voda, i když dlouho předtím byl kohoutek uzavřen. Tato funkce je známá již dlouho a technicky se provádí pomocí teplovodní smyčky, ve které cirkuluje mezi teplovodním zásobníkem a vodovodní baterií teplá voda, vždy pomocí oběhového čerpadla. Kromě běžného ventilu s teplou vodou musí mít zásobník další ventil pro vratnou teplou vodu cirkulační smyčky. Smyčka se používá zejména v případech, kdy je výstup teplé vody významně vzdálen od teplovodního zásobníku (bojleru).

Smyčka v podání firmy John Guest Czech s.r.o. se neuzavírá zvenku, ale uzavírá se vnitřkem trubky. Uvnitř spojek a trubek minimálního vnějšího průměru 20 mm je vedena hadička o vnějším průměru 8 mm, která slouží pro vrácení teplé vody od nejvzdálenějšího spotřebiče zpět do bojleru.

Otevřený nástrčný spojovací systém

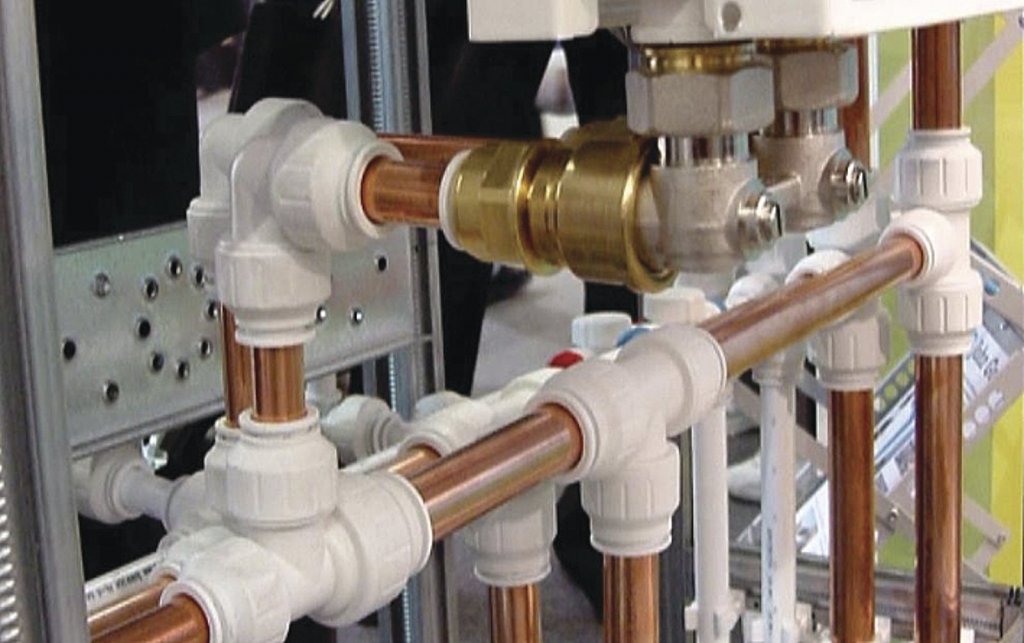

Systém John Guest bývá označován jako systém otevřený, neboť umožňuje také používání trubek a hadic jiných výrobců. Trubky musí samozřejmě splňovat nároky na přesnost a kvalitu povrchu pro použití se spojkami John Guest. Rozšířenou a zajímavou aplikací v tomto ohledu je použití spojek pro spojování měděných trubek nebo přechod mezi plastovou trubkou John Guest (BPEX) a měděnou trubkou (obr. 3). V takovém případě je nutné u měděné trubky srazit a zaoblit hranu na vnějším průměru.

Použití spojek JG pro primární i sekundární okruh tepelného čerpadla

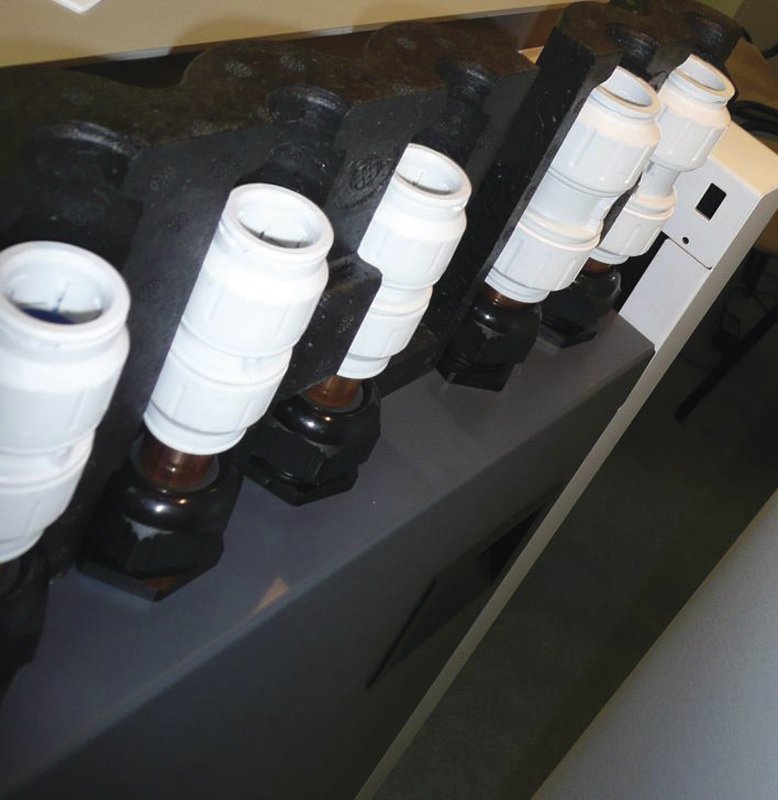

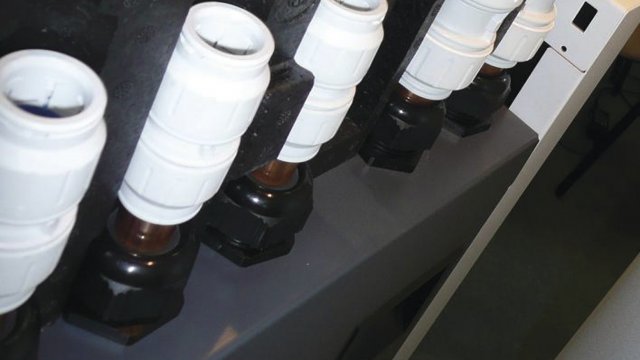

Sortiment firmy John Guest zahrnuje systémy pro sanitární techniku a vytápění včetně připojení do okruhu s tepelným čerpadlem. Spojky John Guest lze použít pro primární i sekundární okruh zapojení tepelného čerpadla. Například spojky John Guest o průměru 28 mm jsou na tepelném čerpadle umístěny již ve výrobě (obr. 4) a umožňují tak jednoduché připojení čerpadla pouhým zastrčením trubky do spojky. V takovém případě odpadá jakákoliv potřeba lisovacích či pájecích nástrojů.

RTL ventil pro doinstalování podlahového vytápění v jednotlivých místnostech

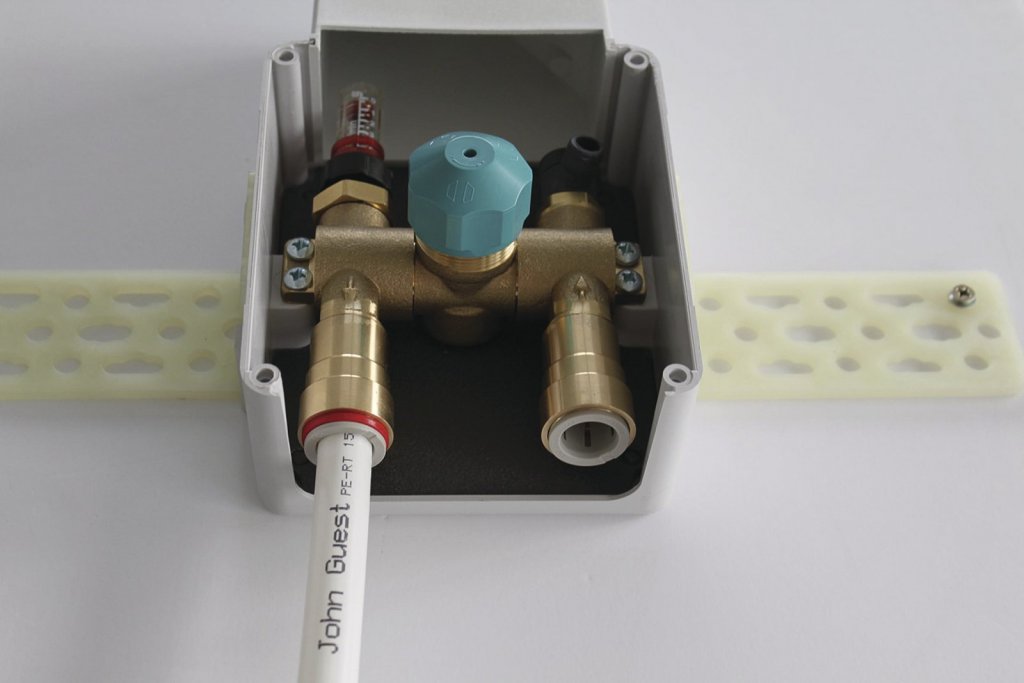

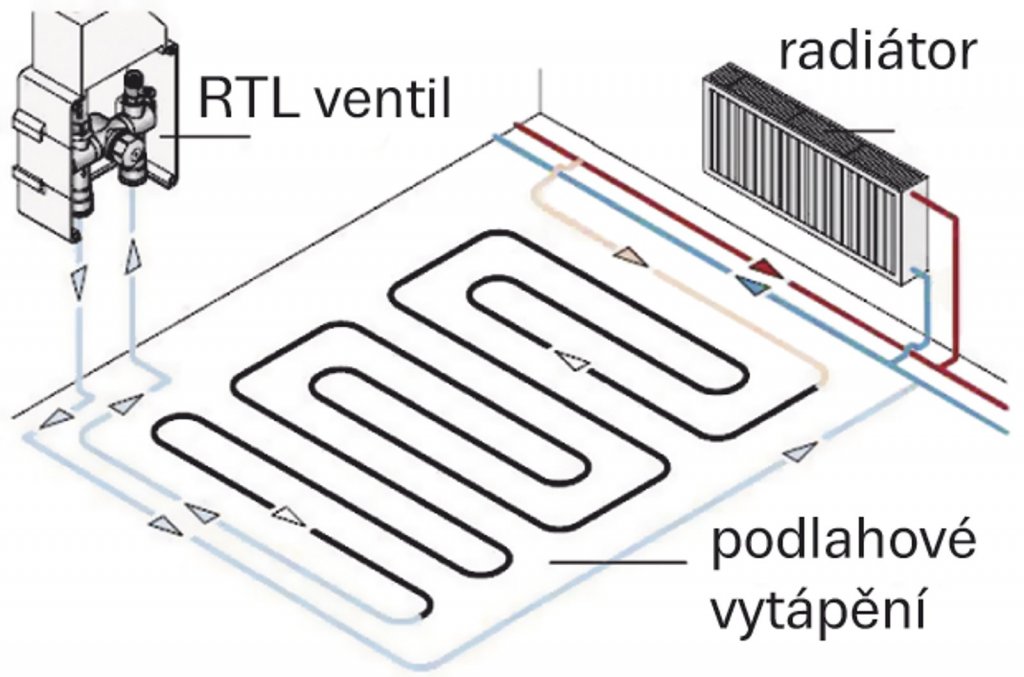

Novinkou v sortimentu společnosti John Guest Czech s.r.o. je RTL ventil s osvědčenou nástrčnou technologií (bez použití nářadí), který je vhodný pro dodatečnou instalaci podlahového vytápění (obr. 5). Používá se s John Guest trubkou z PE-RT nebo PB materiálu (obr. 6), jejíž vnější průměr je 15 mm. Pro záměnu přívodní a vratné větve mohou být připojení RTL ventilu otočena kolem vlastní osy. Na základě těchto otočitelných připojení může být výrobek použit také k regulaci stěnového vytápění. Existují různé možnosti řídicích variant, např. servomotor nebo dálkové nastavení.

Více informací o výrobcích John Guest získáte na níže uvedených kontaktech.
