Odtahy spalin včera a dnes II. - Speciální keramické komínové systémy

Kromě univerzálních komínů mají své místo mezi komínovými technologiemi i speciální komínové systémy. Svým konstrukčním řešením odpovídají novým vývojovým typům kotlů (Turbo-kotle).

  Každý kotel potřebuje ke svému provozu dostatečné množství vzduchu (tzv. spalovací vzduch), protože spalovací proces bez vzduchu neprobíhá. Pro provoz např. klasického plynového spotřebiče je předepsán prostor o velikosti (objemu) v m³ na 1 kW jmenovitého tepelného výkonu. Objem prostoru, ve kterém je (nebo má být) kotel umístěn, musí být vždy v daném poměru k jmenovitému tepelnému výkonu. V minulosti se počítalo s přívodem spalovacího vzduchu nasáváním infiltrací spárami oken a dveří.

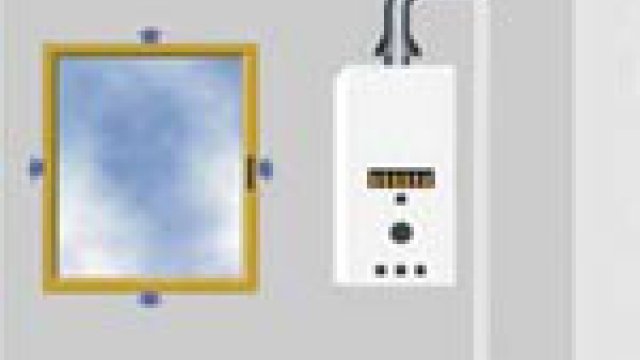

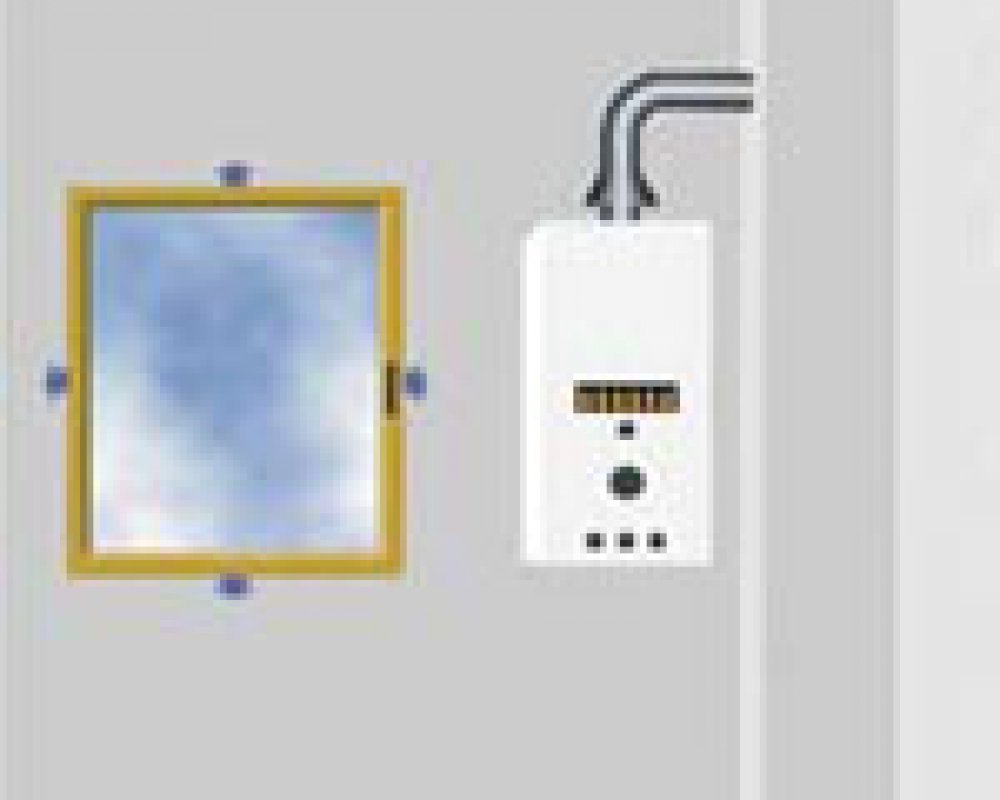

   Po zavedení nových typů těsných oken a dveří byl nechtěným důsledkem nedostatek vzduchu pro spalování, což komplikovalo používání kotlů uvnitř bytů s těsnými okny. Proto bylo nutné najít zcela nové technické řešení a to nejen kotlů, ale i odtahů spalin. Řešením jsou speciální kotle (uzavřené spotřebiče typu C – tzv. Turbo-kotle) a k nim také speciální ventilační komínové systémy.

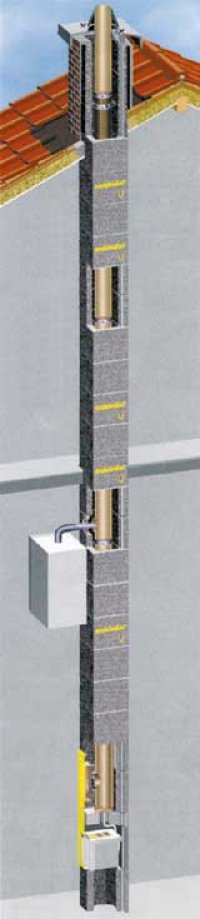

   Komínový systém Schiedel Quadro byl na počátku tohoto roku nahrazen komínovým systémem Multi. Použití Multi je stejné jako u systému Quadro, pro bytové domy a odvod spalin od až deseti uzavřených spotřebičů v jednotlivých bytech. Jde spolu se systémem AVANT-Primo o nejnovější produkt firmy Schiedel, který využívá pro odvod spalin nové generace profilovaných šamotových vložek.
   Uzavřené spotřebiče typu C jsou nezávislé na vzduchu z místností, kde jsou instalovány. Spalovací vzduch je do spalovacích komor kotlů přiváděn z volného ovzduší zvláštním vzduchovým kanálem, u systémů Schiedel kanálem, zaintegrovaným v konstrukci komína (prostor mezi vložkou a tvárnicí).
   Vzduch je nasáván nahoře v ústí komína a proudí podél šamotových vložek, které odvádějí spaliny. Pokud komínem proudí spaliny dochází k prohřívání stěn vložek. Profilované vložky mají tenčí stěny než běžné vložky a velkou rozvinutou plochu povrchu. I přenos tepla mezi stěnou vložky a okolním vzduchem je zde vyšší než u běžných vložek. Tím dochází k omezení tepelných ztrát, které by vznikaly při provozování spotřebičů typu B a přívodu vzduchu z vnějšku do kotelen (místností, kde je nainstalovaný spotřebič). Nové technické řešení tedy také zvyšuje účinnost spotřebičů, připojených na komín. Systému, kdy spalovací vzduch proudí komínem opačným směrem než spaliny říkáme protiproudý provoz.
   Spalovací komory turbo-kotlů jsou uzavřené a zcela oddělené od instalačních prostor. Tím je omezeno případné šíření hluku. Také materiály komína – šamot a lehký beton jsou, co se týče neprůzvučnosti, velice výhodné, přispívají k většímu uživatelskému a provoznímu komfortu. Šamot (na rozdíl od kovových materiálů) ani při vyšších rychlostech proudění vzduchu nebo spalin nerezonuje.
   Systém Multi zajišťuje ať už přímo nebo nepřímo:
• bezproblémový přívod vzduchu ke kotlům;
• hygienicky bezvadné spalování;
• bezpečný odvod spalin;
• dobré energetické využití paliv.
   Modifikací komínového systému Multi je systém Avant–Primo. Jde o speciální komínový systém, určený především pro rodinné domy a ty objekty, kde se předpokládá vytápění vysoce účinným nízkoteplotním nebo kondenzačním spotřebičem. Konstrukční řešení systému Avant–Primo je přizpůsobeno pro odvod spalin jen z jednoho spotřebiče. Tento spotřebič může být plynový nebo olejový s maximální teplotou spalin na výstupu z kotle 200 ⁰C. Lze připojovat jak uzavřené spotřebiče typu C - v tom případě dochází k nasávání vzduchu do kotle šachtou, zaintegrovanou v komíně (protiproud) nebo lze připojit i klasický spotřebič typu B, pak vzduchová šachta slouží jen jako šachta pro provětrávání vložek (souproud).
   Montáž všech klasických keramických komínových systémů Schiedel je velice jednoduchá. Výrobky jsou vybaveny názornými montážními návody a kdyby přece jen došlo k nějakým pochybnostem nebo komplikacím firma Schiedel nabízí pomoc ve formě zákaznického servisu, konzultací a nebo formou zaškolení montážních pracovníků, mistrů, stavebních dozorů, ale i v oblasti navrhování a přípravy nebo prodeje. Navíc výrobkové řady jsou, spolu s obecnou teorií komínové techniky popsány v brožuře nebo šanonu »Komínová technika«. Informace lze dále získat na internetu nebo na CD.
