Polyfunkční ventilační a chladící jednotka LWZ 304/404 SOL
Nové výjimečné zařízení LWZ 304/404 SOL, které vyrábí společnost STIEBEL ELTRON, vzniklo na základě rozsáhlých zkušeností s konstrukcí tepelných čerpadel, využití odpadního tepla z větrání a solárních systémů.

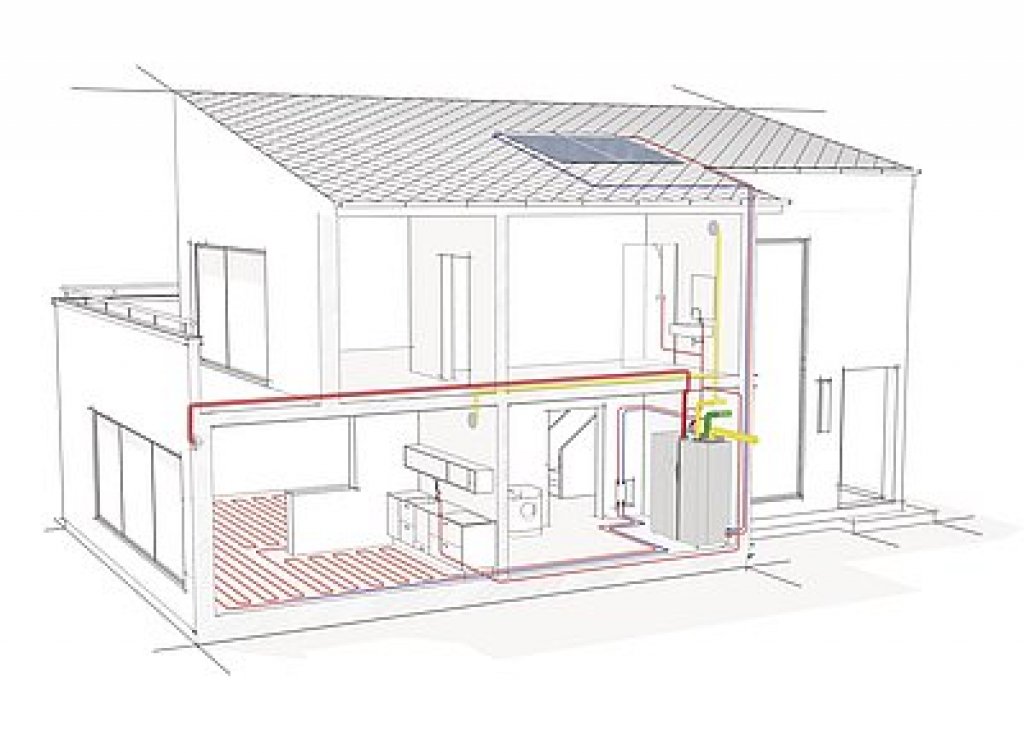

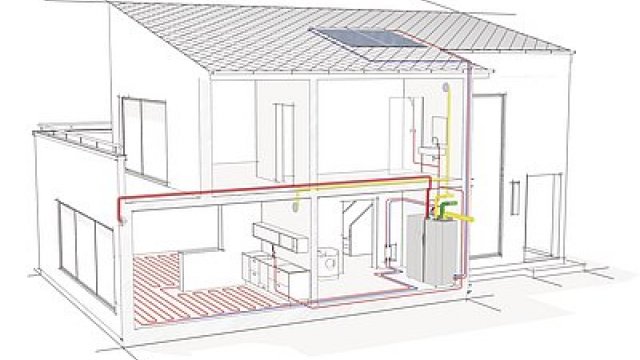

Polyfunkční jednotka v sobě spojuje následující možnosti: topení, chlazení, rekuperaci tepla a chladu z větrání rodinného domu, přípravu teplé vody ve vestavěném zásobníku, případně solární přitápění a přípravu teplé vody vestavěným solárním výměníkem.
Možnosti a výhody
Jedná se novou generaci na trhu téměř ojedinělého přístroje. LWZ 304/404 SOL je kompletním systémem pro centrální větrání nízkoenergetických rodinných domků, a dále k centrální přípravě teplé vody a veškerému zásobování teplem pro vytápění. Nově též přístroj umožňuje aktivní chlazení. Rekuperace tepla z odpadního vzduchu se provádí pomocí velmi účinného tepelného výměníku s křížovým protiproudem a agregátem tepelného čerpadla vzduch /voda. Přídavně se odebírá teplo venkovnímu vzduchu.
Součástí přístroje je sofistikovaný řídicí systém, jednoduše obsluhovatelný pomocí touchpadu. Regulátor optimalizuje všechny provozní režimy a současně slouží jako ekvitermní týdenní regulátor topení a přípravy teplé vody. Teplo produkované tepelným čerpadlem je buď používáno v nízkoteplotní teplovodní topné soustavě, nebo je jím vyhříván vestavěný zásobník teplé vody. Tím je současně vyřešen určitý rozpor mezi rozložením potřeby energie pro přípravu teplé vody a tepla z větrání v průběhu dne.
Úplné využití odpadního tepla z větrání rodinného domu a přimíchávání odpadního vzduchu za vnitřní rekuperací zvyšuje topný faktor při nízkých venkovních teplotách. Významně snižuje spotřebu elektrické energie a tím i primární formy, tj. paliva v elektrárnách.
Další součásti
Součástí systému je dále i grafický interaktivní systém pro tvorbu technologického a elektrického schématu kotelny a výpočtový program pro správnou volbu provedení vzhledem k otopné soustavě a tepelné ztrátě, dále možnost tvorby sestavy pro konkrétní zakázku on line na webu výrobce a možnost připojení přístroje k internetu a dálkový dohled nad ním.
Celkově se rozsahem funkcí, prostorově minimálním konstrukčním řešením a energetickou úsporností provozu jedná o výjimečný výrobek na evropském trhu.
| parametr | jednotka | LWZ 304 SOL | LWZ 404 SOL |
| rozměry (výška × šířka × hloubka) | mm | 1870 × 1430 × 812 | |
| přepravní hmotnost funkčního modulu | kg | 234 | 252 |
| přepravní hmotnost zásobníkového modulu | kg | 190 | |
| objem zásobníku teplé vody | l | 235 | |
| topný výkon v bodě A2/W35 podle EN 14 511 | kW | 4,2 | 6 |
| topný faktor v bodě A2/W35 podle EN 14 511 | kW | 1,3 | 1,9 |
| chladící výkon v bodě A35/W7 | kW | 3,6 | 4,6 |
| výkon třístupňového vestavěného elektrokotle | kW | 2,9 / 5,7 / 8,8 | 2,9 / 5,7 / 8,8 |
| větrací výkon | m3/hod | 80–230 | 110–300 |
| průtok vzduchu tepelným čerpadlem | m3/hod | 1000 | |
| hlučnost – akustický tlak ve vzdálenosti 1 m | dB(A) | 50 | |
| max. elektrický odběr v režimu topení (vč. elektrokotle) | V | 3×400 V/20 A | 3×400 V/22 A |
| max. elektrický odběr v režimu chlazení | V | 3×400 V/3,7 A | 3×400 V/4,7 A |
Významné ocenění
Společnost STIEBEL ELTRON získala za polyfunkční ventilační a chladící jednotku LWZ 304/404 SOL prestižní cenu průmyslového designu Red Dot Design Award 2011/2012 v soutěži, které se účastnilo 60 zemí s úctyhodným počtem 4433 výrobků.
Více informací o celém sortimentu tepelných čerpadel, ventilačních jednotek a solárních zařízení najdete na stránkách www.tepelna-cerpadla.cz, kde také naleznete informace školení na tepelná čerpadla pro projektanty.
