SketchUp PRO – zkušenosti uživatele

Byli jsme požádáni firmou 3E Praha Engineering, a.s., distributorem programu SketchUp PRO, abychom se s vámi podělili o vlastní zkušenosti s používáním tohoto softwaru.

Úvodem podotýkáme, že naše stavební společnost BauCom s.r.o., není grafickým studiem či projekční kanceláří. Předmětem naší činnosti je komplexní výstavba rodinných domů, nadstavby bytových domů a rekonstrukce bytových domů a bytových jednotek.

Všeobecně je velmi složité vyjádřit investorům naše představy, či možná dispoziční řešení, kreslením na kusu papíru a následné zakreslování a zapracovávání jejich připomínek k návrhu či již realizovaného stavebního celku. Nejsme projekční kanceláří a programy typu CADu jsou pro nás nejen složité jak pro kreslení, ale i pro použití a pochopení vyjádření investorům 3D prostoru v ploše 2D.

Názorná a snadná prezentace

Asi před rokem nám projektant prezentoval návrh bytového domu za použití programu SketchUp Pro a byli jsme velmi překvapeni jednoduchostí, s kterou přímo před našimi očima projektant měnil na naše přání jednotlivé rozměry a dispoziční řešení navrhovaného projektu.

Na základě této prezentace jsme se rozhodli si tento program sami vyzkoušet na volně dostupné verzi, která je na internetu k dispozici. Bohužel pro nás (jazykové neumětely) tehdy byla jen v anglickém jazyce. I přes tuto překážku jsme s programem velmi rychle dokázali kreslit 3D návrhy realizací, které jsme mohli prezentovat našim klientům.

Postupem času jsme ale zjistili, že tato verze nám neumožňovala maximální využití možností tohoto programu a už za měsíc používání jsme si zakoupili oficiální PRO licenci včetně CZ prostředí. Částka, za kterou prodávají tento program, byla více než příznivá a využívání tohoto programu nám skutečně odhalilo mnoho užitečných informací z projektu, zkrácení doby přípravy zakázek, přesné výkazy výměr, variabilitu dispozičních řešení a v neposlední řadě prostorovou 3D prezentaci realizací našim klientům.

Rychlé a přesné zakreslování

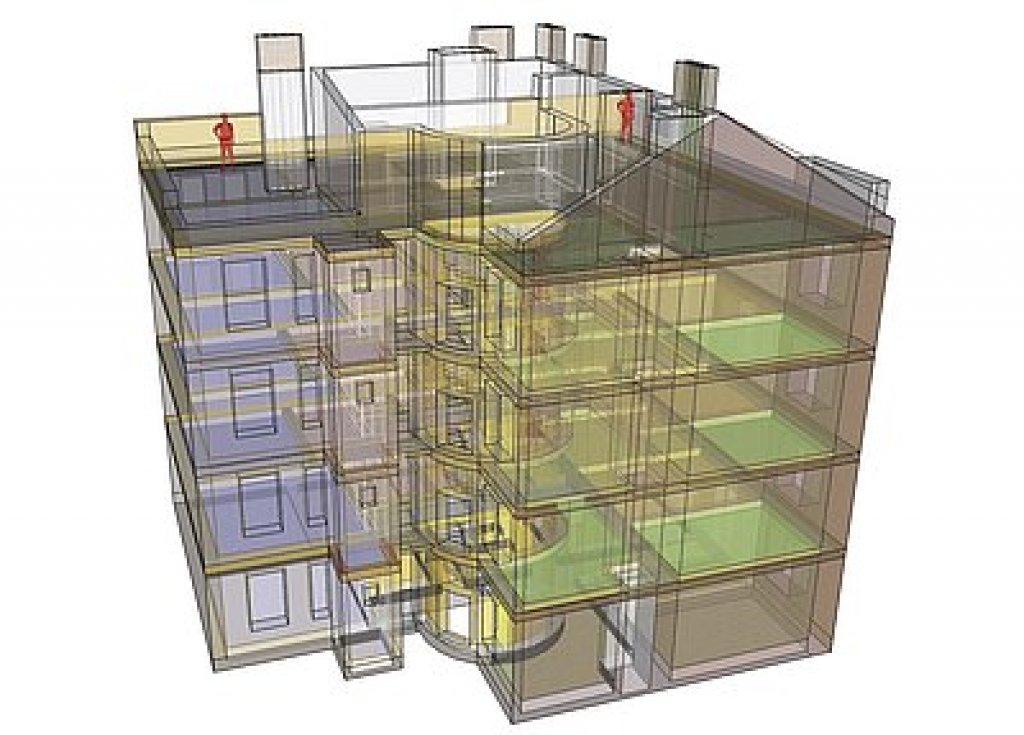

V současné době program využíváme pro různé potřeby naší společnosti. Jedním z využití je velmi rychlé a přesné zakreslování stávajících stavů prostorů bytů či budov hned ve 3D modelu, který je dále využíván pro následující fáze přípravy i vlastní realizace příslušného stavebního projektu.

Náš pracovník přijde do prostorů klienta s notebookem s nainstalovaným programem SketchUp PRO a laserovým metrem. Jednotlivé měření ihned zaznamenává do programu a zároveň tak vytváří základní 3D model předmětného prostoru. Po příchodu do kanceláře předá tento digitální 3D model na přípravě zakázek, která tak má přesné údaje o rozměrech, vnitřním uspořádáním a umístění jak výplní otvorů a jejich velikosti, tak i jednotlivé osazení stávajících zařizovacích předmětů, či umístění stávajících inženýrských sítí. Zpracování cenové nabídky pro rekonstrukci či jiné práce je pak otázkou minimálního času s velkou přesností výstupních údajů a cenové nabídky.

Dispoziční řešení

Další využití tohoto programu spatřujeme v tom, že když již máme zpracovaný základní 3D model prostoru umí i laik velmi rychle a v několika různých variantách navrhnout nové dispoziční řešení prostorů včetně umístění všech zařizovacích předmětů (nábytek, kuchyňské linky, zařízení koupelen či 3D postavy), které jsou v programu předinstalovány, a jen přetažením myší je umístíte na vámi požadované místo. Věřte, že vytvoření třeba tří zcela různých návrhů rekonstrukce bytu je otázkou jednoho dne a to včetně jeho zaměření, vykreslení v programu a pak už je jenom otázka času stráveného vámi s programem, do jakých detailů chcete svůj projekt realizovat a vykreslovat. Pokud vám nebude stačit již tak dost obsáhlá základní nabídka komponent v programu, můžete si stáhnout tisíce dalších přímo z internetu, kde je taková nabídka již vytvořených komponent od ostatních uživatelů programu, kteří umožnili jejich sdílení, že jí opravdu ve skutečnosti ani nedokážete využít.

Komplexní cenové kalkulace

Programové vybavení využíváme i při cenových kalkulacích obdržených projektových dokumentací. Ukážeme si na příkladu projektové dokumentace pro typický rodinný dům. Všichni víme, že většina stavebníků nepřikládá řádně zpracované projektové dokumentaci velký význam a tak se stavebním firmám dostávají PD ve stupni, no mnohdy studie, která vlastní stavební části neřeší a zpracování cenové nabídky z takto předložené PD je často velmi zkreslené, neúplné, ne-li zcela nereálné.

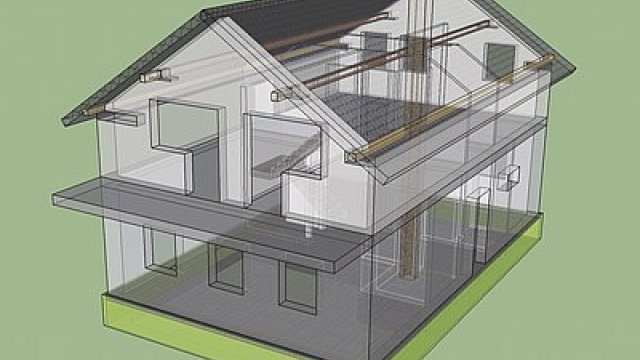

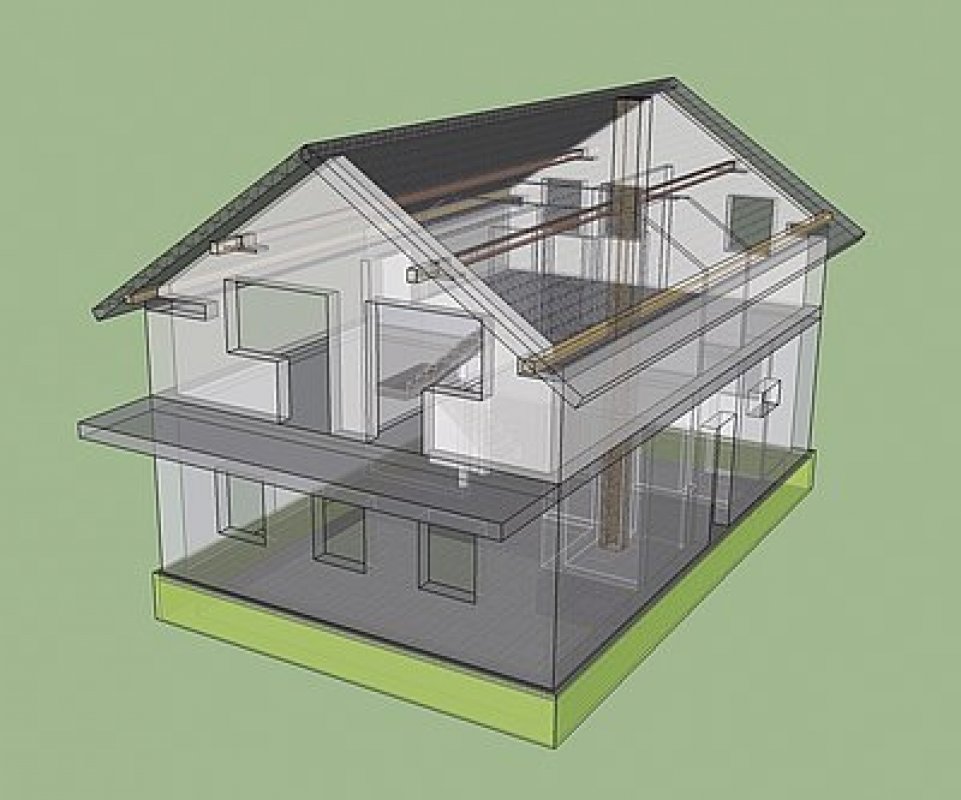

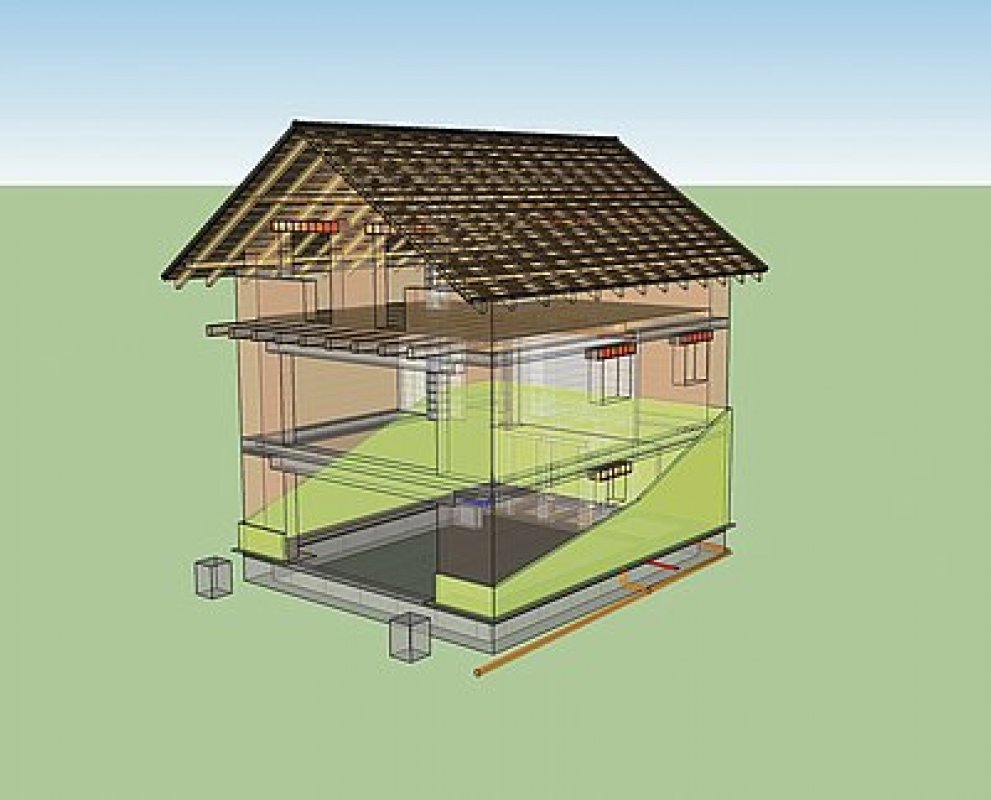

Víme, že překreslováním předané PD je pro většinu stavebních firem zabývajícími se výstavbou RD zbytečným zatěžováním přípravy staveb a všichni budeme tvrdit, že nic takového dělat není potřeba, ale věřte, že když si náš přípravář vykreslí terén, základové pasy, základovou desku, zdivo 1.NP, věnce, strop, zdivo 2.NP, věnce, krov a střešní krytinu, tak nejen že nezapomene na žádný rozměr, či část stavebního celku, ale zásadně si uvědomí technologické návaznosti celé stavby a přizpůsobí tomu celkové zpracování cenové nabídky.

Výhodou je, že přirozeně při vykreslování najde chyby v PD (kótování, nesprávné umístění výplní otvorů, chybějící věnce, absence podpůrných sloupů, tepelné mosty v konstrukcích) na toto všechno se dá při vytváření 3D modelu intuitivně přijít a investor může být informován o nutnosti dořešení svého projektu. Hlavní přednost ve vytvoření 3D modelu v programu SketchUp PRO vidím v předložení komplexně zpracované cenové nabídce, včetně skutečného výkazu výměr, který je jednoduchým odměřováním v programu otázkou desetiny času v porovnání složitého přepočítávání jednotlivých kubatur a přeměřováním pravítkem např. z papírové PD.

3D model

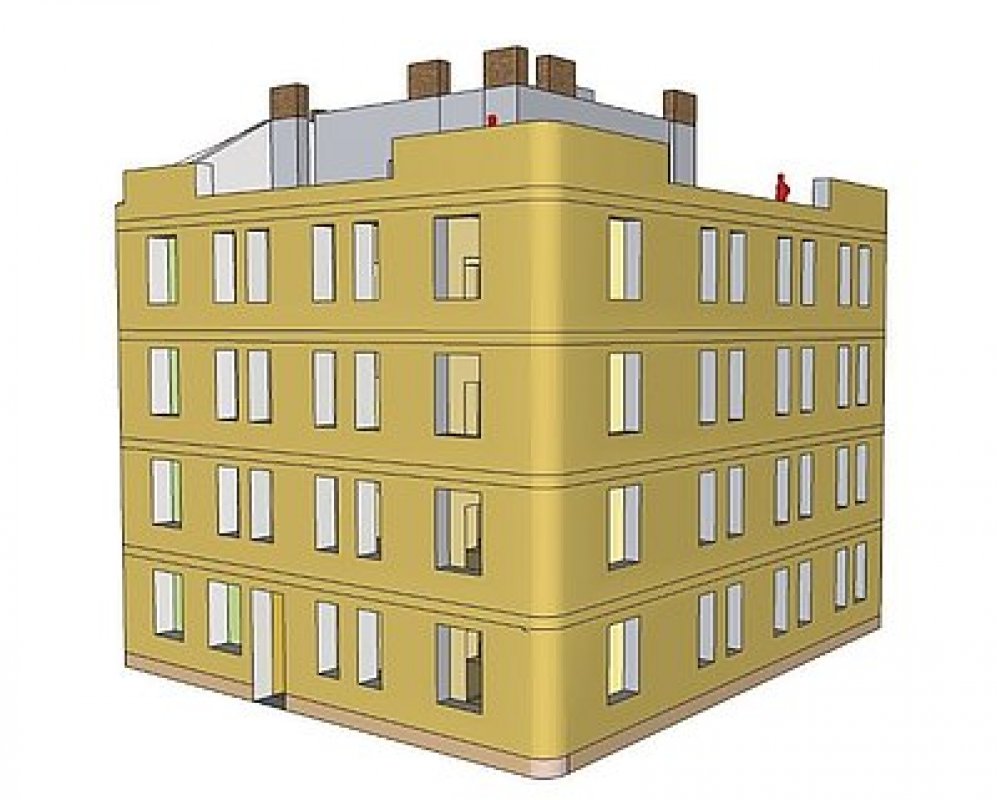

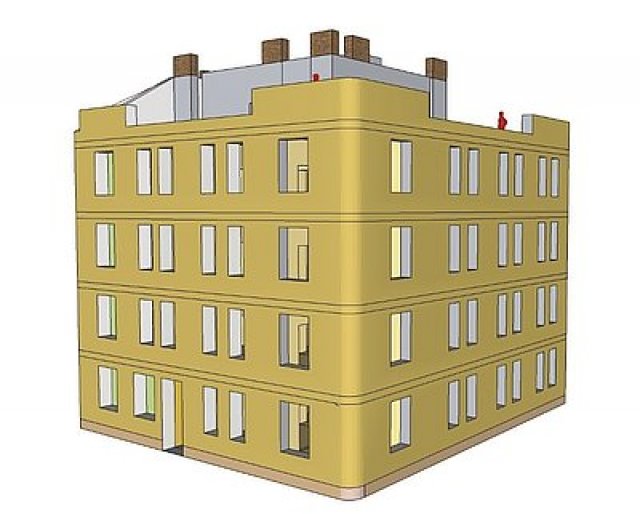

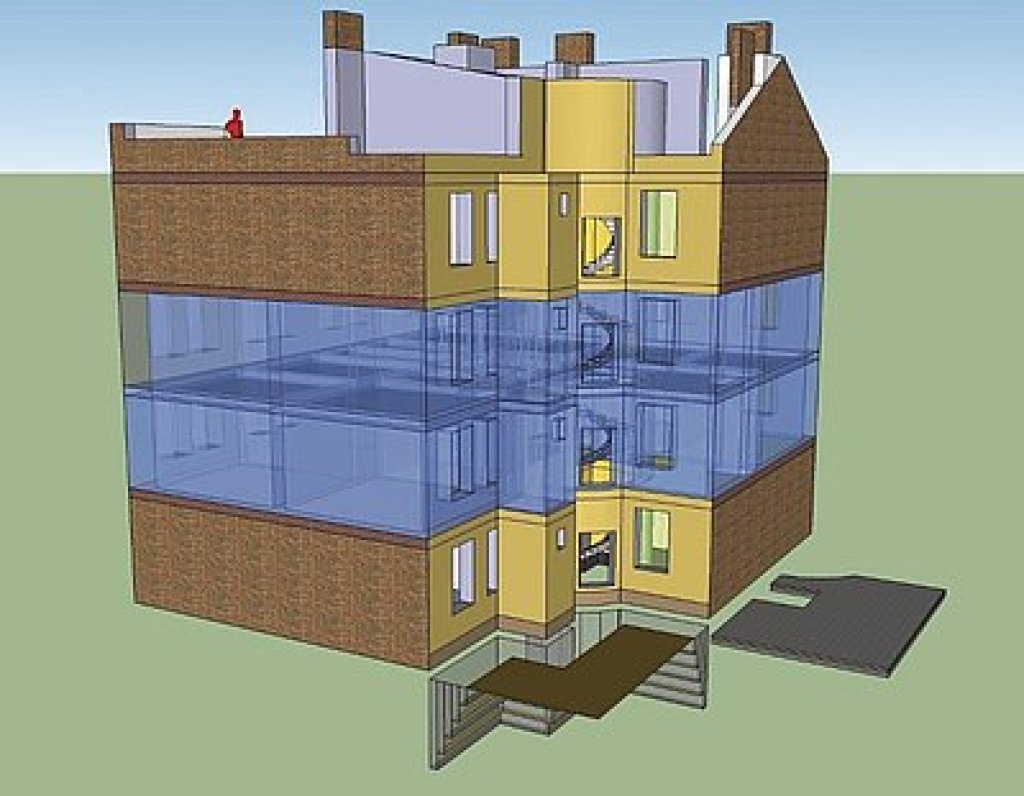

Zároveň s komplexní cenovou nabídkou můžeme klientovi prezentovat jeho nový dům v 3D modelu, který je určitě pro úspěšné získávání klienta velkou předností oproti ostatním uchazečům o realizaci stavební zakázky.

Užitečná je i skutečnost, že 3D model vytvořený v oficiální verzi programu SketchUp PRO si může váš klient klidně prohlédnout na svém počítači po stažení k tomu určenému prohlížeči SketchUp Viewer. Případně můžete exportovat váš model do různých vyměnitelných formátů – dwg/dxf, případně 3ds pro vizualizace nebo pomocí LayOutu např. do rozšířeného PDF.

Jsem přesvědčen, že příprava a zpracování stavebních zakázek pomocí programu SketchUp PRO přináší naší stavební společnosti větší počet stavebních zakázek a spokojených klientů, kterým nabízíme komplexnější cenovou nabídku, v přijatelnější formě pro běžného stavebníka, který nemá dostatek stavebních znalostí a prostorovou orientaci v papírových projektových dokumentacích.

Autor: Petr Vitásek
Foto: Archiv firmy
