Sklovláknité mřížkové tkaniny Vertex®

Sklovláknité materiály Vertex® jsou očím uživatelů budov skryty, přesto právě díky nim povrchy stěn a podlah dosahují potřebné kvality. Přispívají nejen k pevnosti, soudržnosti a odolnosti vůči prasklinám, usnadňují pracovní postupy při aplikacích, ale také pomáhají při optimalizaci nových stavebních hmot i při výrobě stavebních dílců. Saint-Gobain ADFORS pro jejich výrobu používá kvalitní suroviny, vyspělé technologické vybavení a odpovídající kontrolní mechanismy. Díky tomu jsou výrobky označené Vertex® stoprocentně spolehlivé.

Každý den míjíme desítky, stovky, dokonce tisíce metrů čtverečních ploch fasád, jejichž nedílnou součástí jsou sklovláknité mřížkové tkaniny, tzv. perlinky. Většina jich nese značku Vertex®. Snad v každém ceníku stavebnin najdete položky R117 a R131, které značí nejpoužívanější síťoviny (perlinky) od Saint-Gobain ADFORS. Zedníci je dobře znají, chodí si pro obyčejnou nebo fasádní perlinku. Sice před pár lety podlehli pokušení ušetřit i na perlince, ale v současné době si už jsou vědomi vlastností, které má správná sklovláknitá síťovina mít.

Mřížkové tkaniny Vertex® a ETICS

ETICS (vnější kontaktní zateplovací systém) klade na jednotlivé komponenty vysoké požadavky. Výjimkou nejsou ani výztužné mřížkové tkaniny. Norma ETAG004 předepisuje minimální zbytkovou pevnost perlinek v tahu 20 N/mm, tj. 1000 N/50 mm. ETAG004 dále specifikuje, že zbytková pevnost v tahu (proti pevnosti perlinky před zabudováním) musí být nejméně 50 % po zrání omítky. Saint-Gobain ADFORS používá tzv. E-sklo, které spolehlivě plní komplexní požadavky normy ETAG004. Levnější C-sklo vykazuje po testu na odolnost vůči alkáliím pokles pevnosti v tahu až na mezní normové požadavky. Perlinky Vertex® stejné testy plní s 20% rezervou. Odolnost vůči alkáliím závisí na impregnaci mřížkových tkanin během výroby. Způsob impregnace je zakódován ve značení jednotlivých perlinek. Např. R (typ tkaniny) 117 (plošná hmotnost režné tkaniny) A101 (povrchová úprava odolná alkáliím). Tab. 1 ukazuje parametry nejčastěji používaných mřížkových tkanin.

Kvalita tenkovrstvé omítky není jen záležitostí estetickou, ale i otázkou životnosti kontaktního zateplovacího systému. Několikamilimetrová vrstva omítky je cyklicky namáhána vlivem střídajících se teplot, sáním větru i pohybem izolačních desek. Je nezbytně nutné zabránit rozvoji trhlin a prasklin, kterými by do souvrství vnikala voda. Nejen v ploše, ale i v kritických místech jako např. ostění oken, nároží, napojení na zakládací profil apod.

Tab. 1: Parametry nejčastěji používaných mřížkových tkanin

Typ Rozměry ok
[mm]
Plošná hmotnost
tkaniny [g/m²]
Počáteční pevnost
v tahu [N/50 mm]
Použití
R 52 A101 4,5 × 5,1 60 1000/900 vnitřní omítky
R 85 A101 10,0 × 10,0 110 1700/1400
R 117 A101 4,0 × 4,5 145 2100/2000 ETICS, fasády
R 131 A101 3,5 × 3,8 160 2200/2200
R 267 A101 8,5 × 6,5 314 2000/6000 sokly

Výrobky z mřížkových tkanin Vertex®

Správné provedení detailů kontaktního zateplovacího systému řeší systémové doplňky. Zpravidla jde o plastové lišty s navařenou perlinkou. Díky stabilní kvalitě sklovláknitých mřížkových tkanin Vertex®, je společnost Saint-Gobain ADFORS partnerem většiny výrobců dokončovacích prvků pro ETICS.

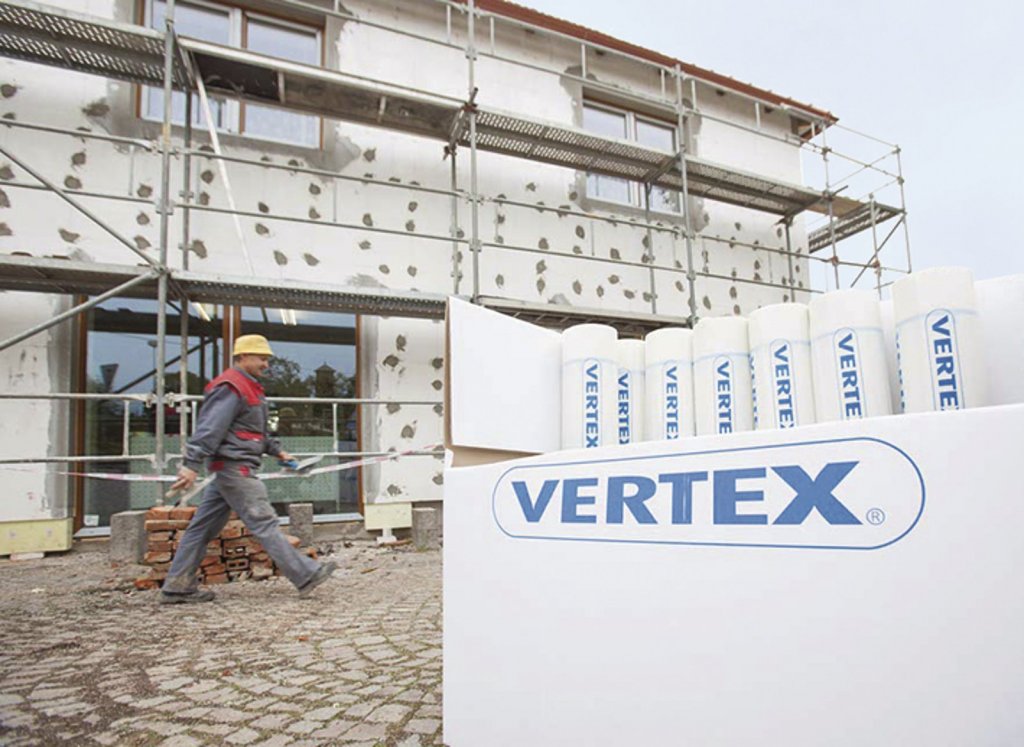

ETICS získá s perlinkou vyztuženou omítkou pevnost a trvanlivost

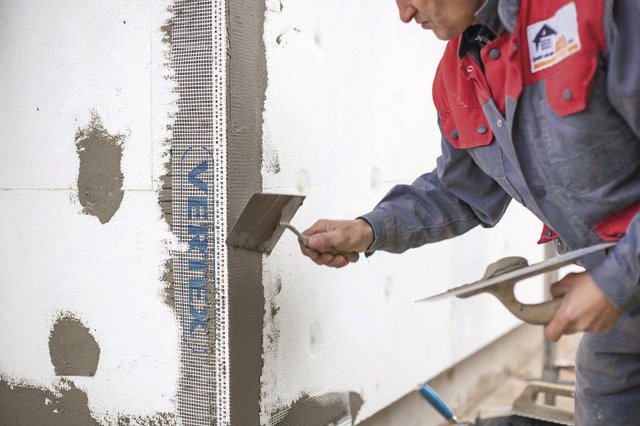

Mřížkové tkaniny Vertex® jsou součástí systémových doplňků pro ETICS i řady dalších

Mřížkové tkaniny Vertex® a omítky

Moderní tenkovrstvé omítkové a stěrkové hmoty pro úpravu vnitřních i vnějších povrchů stěn jsou náchylné k tvorbě výsušných trhlin. Kritická místa jsou obdobná jako u zateplovacích systémů. Perlinky Vertex® přináší výhody pro realizační firmy (vysoká kvalita povrchových úprav i produktivita prací) i pro uživatele budov (odolnost vůči poškození, snadná udržovatelnost). Široká paleta mřížkových tkanin Vertex® nabízí optimální řešení nejen pro omítky, sokly či nároží. V tab. 2 jsou uvedeny další typy perlinek a jejich možné použití.

Tab. 2: Použití mřížkových tkanin Vertex®

Typ mřížkové tkaniny Vertex®
Použití R
5
1
R
5
2
R
5
6
R
5
8
R
6
9
R
7
0
R
7
1
R
7
2
R
7
9
R
8
2
R
8
5
R
8
6
R
8
7
R
9
3
R
9
6
R
1
0
8
R
1
1
7
R
1
1
8
R
1
2
0
R
1
3
1
R
1
5
3
R
1
7
5
R
1
7
8
R
2
6
9
R
2
7
5
R
4
5
1
Vnitřní i vnější omítky
ETICS
Výroba dokončovacích prvků
Výroba konstrukčních panelů
Výztuž mramorů         v úpravě A105 – pro použití v pryskyřicích)
Podlepování mozaiky
Topné elektrické rohože
Výztuže podlah
Výztuž asfaltových a jiných izolačních hmot

Další aplikace mřížkových tkanin Vertex®

Pevnost, neměnnost a dostupnost mřížkových tkanin Vertex® využívají výrobci stavebních prvků, dekoračních materiálů i technických zařízení budov. Sklovláknité mřížky zpevňují vrstvené materiály, zjednodušují technologii výroby i aplikaci hotových výrobků na stavební konstrukce. Typickými příklady jsou obkladové mramorové desky, kde perlinka usnadňuje manipulaci s deskami i jejich lepení na podkladní konstrukci. Mozaiky lze snadno připravit předem v dílně, přilepit k perlince rubovou stranou a připravené segmenty stačí jen vtlačit do vrstvy lepidla a vyspárovat. Výrobci elektrických topných rohoží využívají mřížkové tkaniny jako nosný rastr, který jim umožňuje přesně definovat topný výkon rohože. Výhodou je současné zpevnění lité podlahy v případě vytápěné podlahy či vyztužení omítky při aplikaci na stěnu nebo strop.

Vyztužení podlah a izolačních vrstev

Materiály pro vyztužování podlahových vrstev jsme již představili v červnovém vydání v článku Sklovláknité mřížky Vertex® pro podlahy bez prasklin. Pro silné vrstvy se používají sklovláknité mřížky řady G, které mají větší oka. Pro plochy mřížky G i síťoviny R (perlinková vazba). Pro zpevnění hran a přechodů především síťoviny R, pro ještě větší odolnost systémové doplňky s integrovanou sklovláknitou perlinkou. Podobně lze mřížkové tkaniny využít při aplikaci tekutých hydroizolací, asfaltových i polymerních. Je třeba věnovat pozornost typu impregnace, aby odpovídala vyztužovanému materiálu.

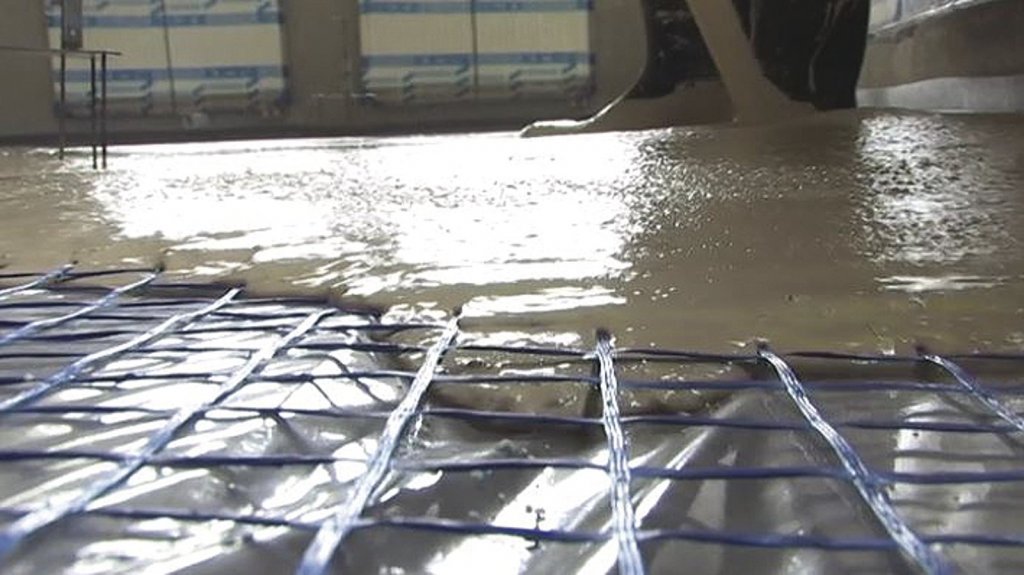

U nivelačních potěrů omezují mřížkové tkaniny Vertex® množství a velikost trhlin

Zásady správného použití

Kromě uvedené správné volby typu impregnace to jsou dvě hlavní zásady, které je třeba dodržovat.

Přesah 10 centimetrů

Při napojování sklovláknitých mřížkových tkanin vždy dodržovat minimální přesah deset centimetrů (za sebou i vedle sebe). Tato zásada platí samozřejmě i při napojování perlinky na systémové prvky, jako jsou rohové, dilatační a další profily.

Pravidlo 2/3 a 1/3

Pro maximální omezení počtu trhlin a jejích rozměrů je nutné správné umístění v tloušťce zpevňované vrstvy. Optimální je uložit mřížkovou tkaninu do dvou třetin vrstvy, tedy 1/3 pod povrch.

Důsledky chyb

Nedodržení výše uvedených zásad může způsobit výskyt trhlin, které mohou být příčinou snížení životnosti vnějšího kontaktního izolačního systému. U podlah může dojít k zatékání, což u aplikací v exteriéru může zavinit destrukci vlivem mrazu. U omítek půjde především o jejich vzhled a komplikace při dalších povrchových úprav. Pozor při volbě správného typu impregnace, chyba si může vyžádat odstranění již aplikovaných materiálů, opětnou přípravu podkladu a novou aplikaci souvrství.

Předcházejte chybám a inspirujte se

Nejste-li si jisti výběrem odpovídajícího typu sklovláknité mřížkové tkaniny, oslovte technické zástupce Saint-Gobain ADFORS. Poradí vám vhodnou velikost ok, plošnou hmotnost, pevnost v tahu i druh impregnace. Využijte jejich zkušeností, budete schopni plně zužitkovat potenciál mřížkových tkanin ve svůj prospěch.

Dlouhá tradice značky Vertex®

České země byly vyhlášené výrobou a zpracováním skla již ve středověku. Časem přibylo i dobré jméno v oblasti zpracování vláken a textilu. A v roce 1950 byl zřízen národní podnik Vertex, který svoji činnost zaměřil na výrobu skleněných vláken, sklovláknitých tkanin a rohoží. V roce 1995 získává společnost certifikát kvality dle ISO9002, udělovaný britskou společností LRQA. Významným milníkem je rok 1998, kdy se společnost stává členem nadnárodní skupiny Saint-Gobain. Postupné investice do technologického vybavení (výroba skleněného vlákna, tkaní i následná úprava) posilují pozici společnosti na světovém trhu. Ve výrobě mřížkových tkanin zaujímá Saint-Gobain ADFORS čelní pozici v celosvětovém měřítku. Výrobky jsou certifikovány dle národních norem řady států.

¹) Zpracováno z firemních podkladů
Autor:
Foto: Archiv firmy
