Technologie 3-D skenování
„Potřebujeme nasnímat scény prostorových objektů a tyto převést do přesného 3-D modelu.“ Také jste se setkali s podobným požadavkem? Pokud ano, pak Vás bude zajímat tento článek. Tuto záležitost vyřeší 3D laserový skener společně s vhodným software.
Obecně lze říci, že technologie 3D skenování představuje zcela nový přístup k pořizování prostorové informace pro projektování, retrofity technologií, zaměřování skutečného provedení objektů (průmyslových, uměleckých, historických), výpočet kubatur, zaměřování těžko přístupných a nebezpečných ploch a získávání podkladů pro 3D simulace. V současnosti získává na důležitosti a patří jí budoucnost.
Přístroj HDS 3000 dosahuje rychlosti 1000 – 2000 bodů za vteřinu s přesností do 100 m 6 mm a velikostí zorného pole 360 x 270 °.
Společnost GEFOS a.s. nabízí již od roku 2002 zákazníkovi ucelenou řadu produktů:
- obchod nabízí prodej kompletního 3D systému - prostorového laserového skeneru firmy Leica Geosystems AG - s názvem HDS (dříve CYRAX) vč. školení obsluhy a SW pro měření a zpracování (CYCLONE™)
- jako službu nabízíme - provádění speciálního měření vč. zpracování systémem HDS 3000 (CYRAX) s možností získávání 3D modelů staveb, potrubí, technologických celků v reálném čase dle přání zákazníka.

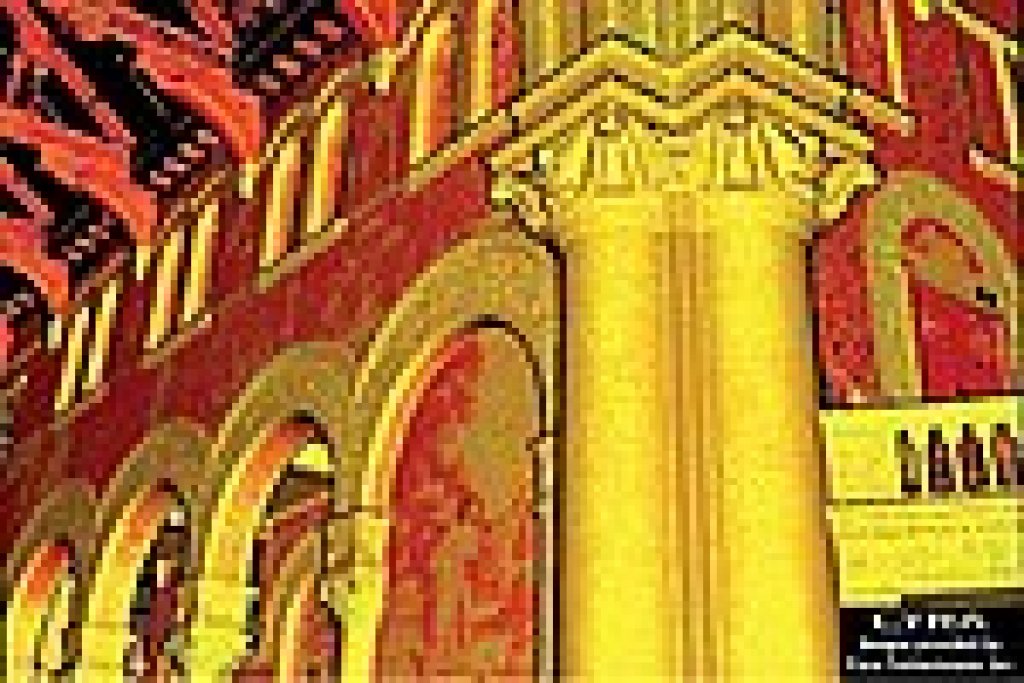

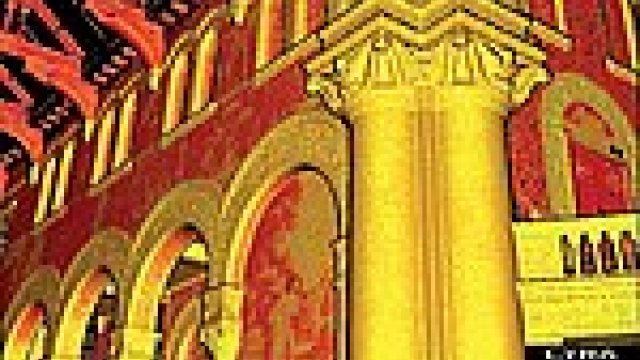

Mračno bodů historické budovy
Jak tedy celý systém pracuje?
Vlastní měření začíná vytvořením bodového pole pro určení bodů v prostoru, následuje vlastní proces skenování, které probíhá automaticky bez zásahu lidského faktoru. Body jsou následně převedeny do zpracovatelského software v podobě tzv. Mračna. Toto mračno je programem zpracováno (odstraní se zbytečné body, minimalizují se odchylky) způsobem, kdy jednotlivé části mračna jsou nahrazovány geometrickými tvary a následně je vytvořen 3D model, který může být importován do CAD systémů.
Přesný 3D CAD model skutečného stavu
Mezi výhody této technologie patří především:
- Přesné zaměření skutečného stavu s vysokou produktivitou práce a tedy ve finále i s finančními úsporami (rychlé pořízení velkého objemu dat, velká hustota naměřených dat, vysoká přesnost),
- významné zkrácení práce v terénu s větší bezpečností (není nutné vstupovat do špatně přístupných prostor), měření může probíhat za plného provozu,
- pořízení speciálních dat, která jdou klasickými technologiemi pořídit jen obtížně.
Výpočet kubatury programem CYCLONE
Blíže se o této technologii dozví čtenář v [1] a [2].
Laserový skener firmy Leica Geosystems AG, typ HDS 2500
Literatura a zdroje:
[1] Kašpar, M., Pospíšil, J., Štroner. M., Křemen, T., Tejkal, M.: Laserové skenovací
systémy ve stavebnictví. Vega s.r.o. 2003
[2] Kašpar, M., Pospíšil, J., Štroner. M., Křemen, T., Tejkal, M.: Laser Scanning in
Civil Engineering and Land Surveying. Vega s.r.o. 2004
