Účinnost venkovního stínění u střešních oken VELUX v klimatických podmínkách České republiky

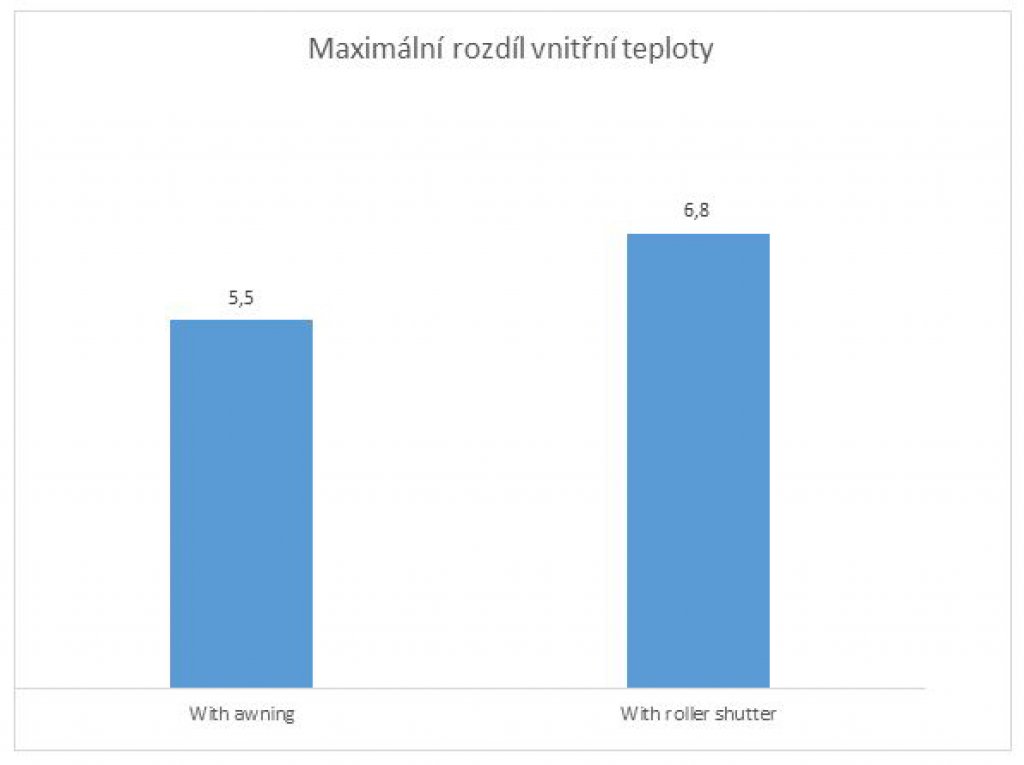

Tato studie prezentuje vliv použití venkovních zastiňovacích prvků na teplotu podkrovní místnosti. V případě venkovní rolety VELUX se jedná o snížení teploty až o 6,8 °C a u venkovní markýzy VELUX až 5,5 °C.
| Typ venkovního stínění | Možnosti ovládání | ||

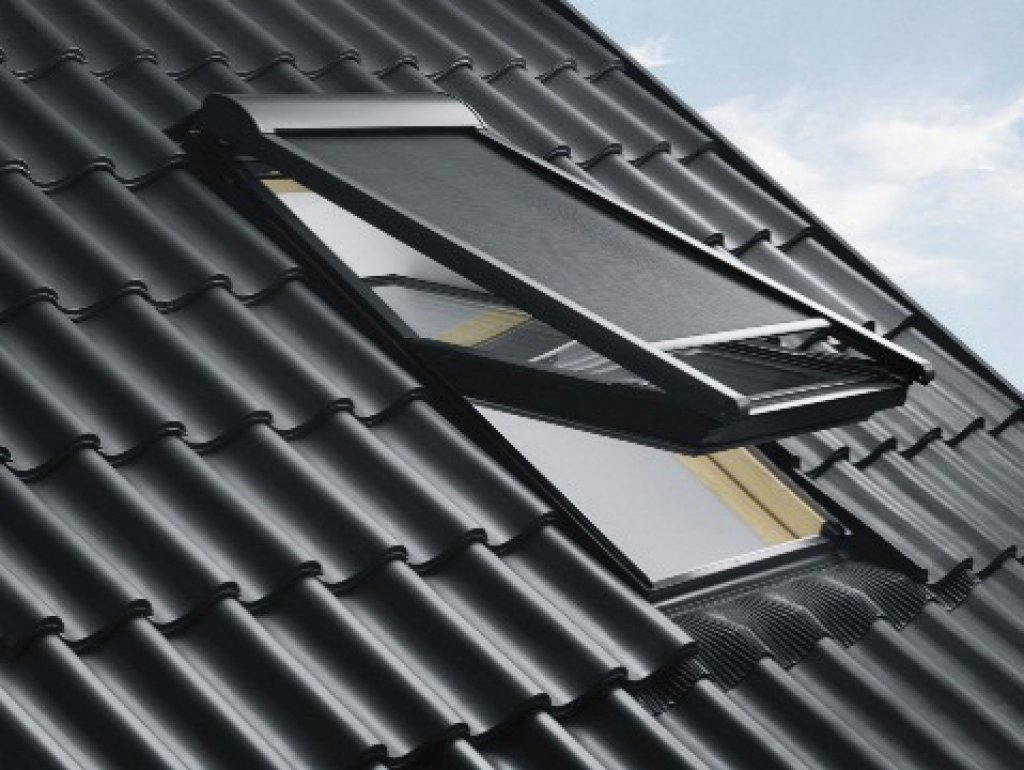

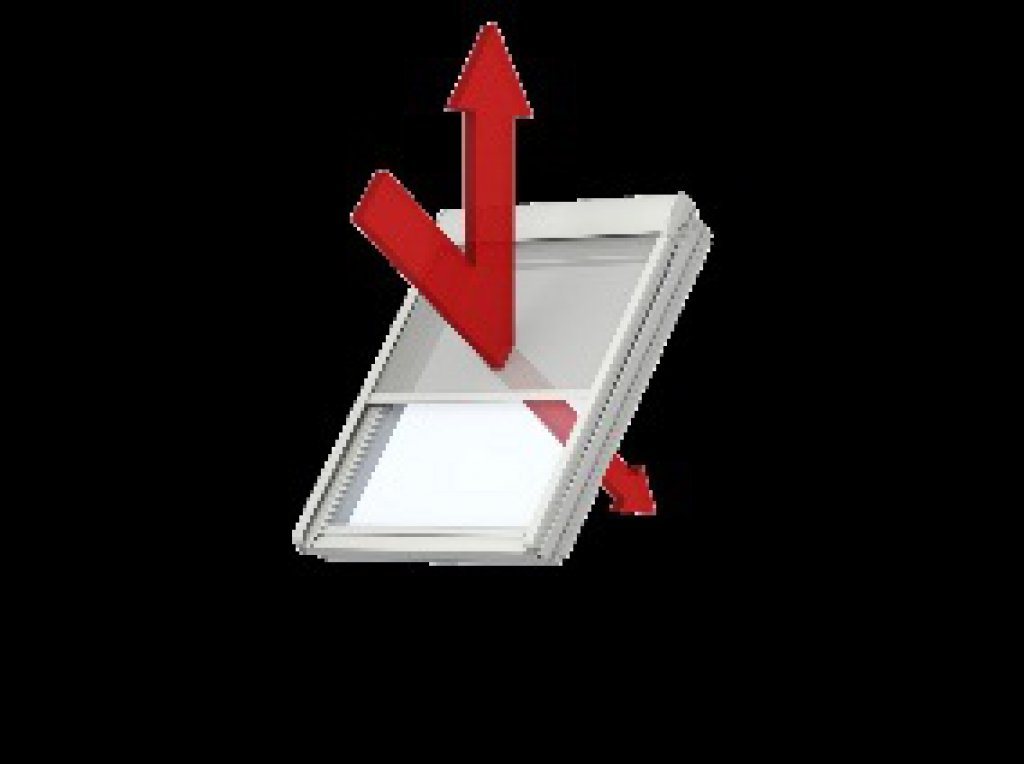

| Venkovní markýza VELUX
Síťová struktura skelného vlákna obaleného plastem.
|
| Manuální
Elektrický pohon Solární pohon |

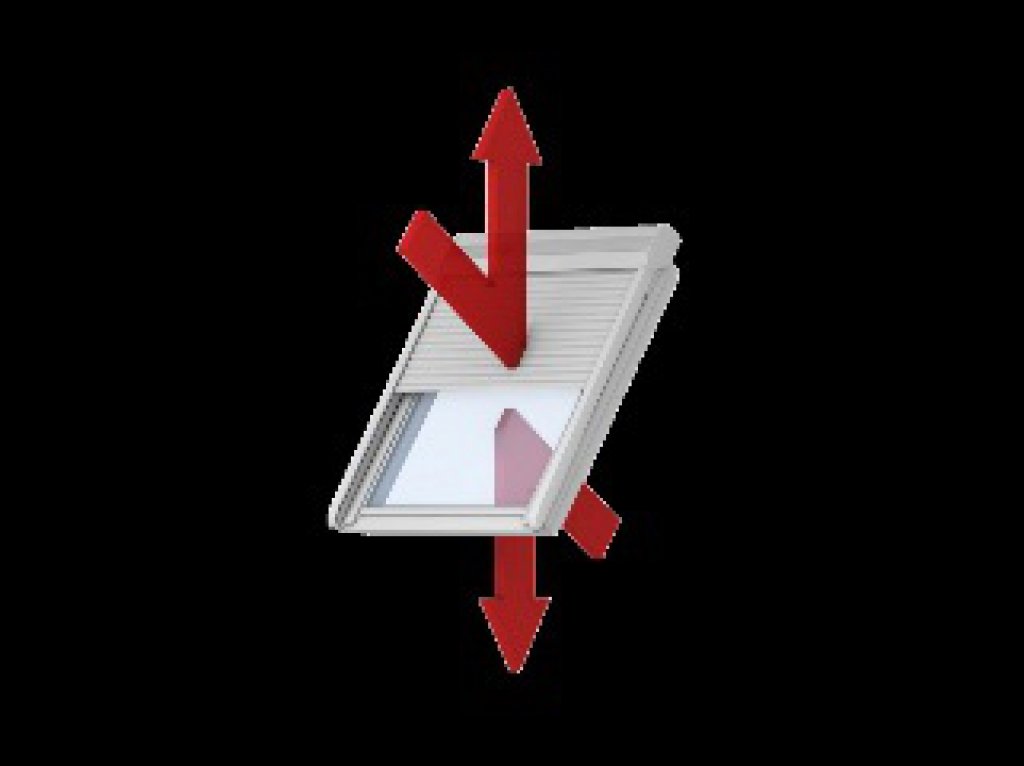

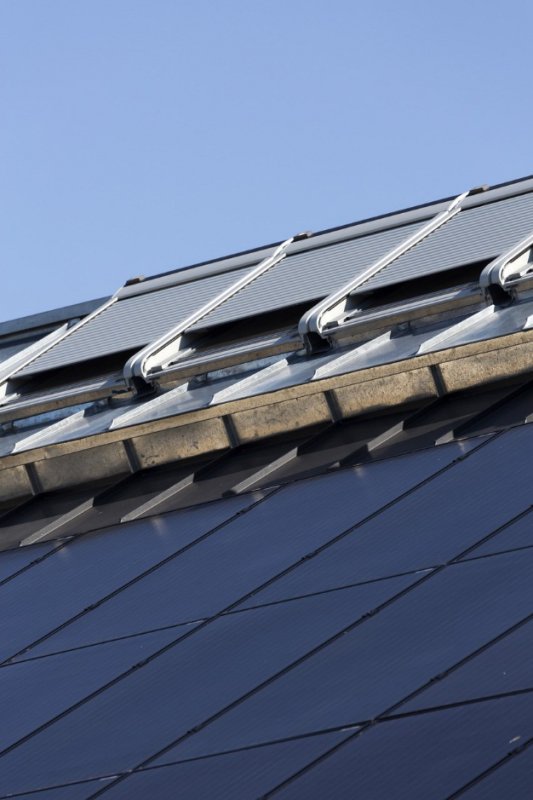

| Venkovní roleta VELUX

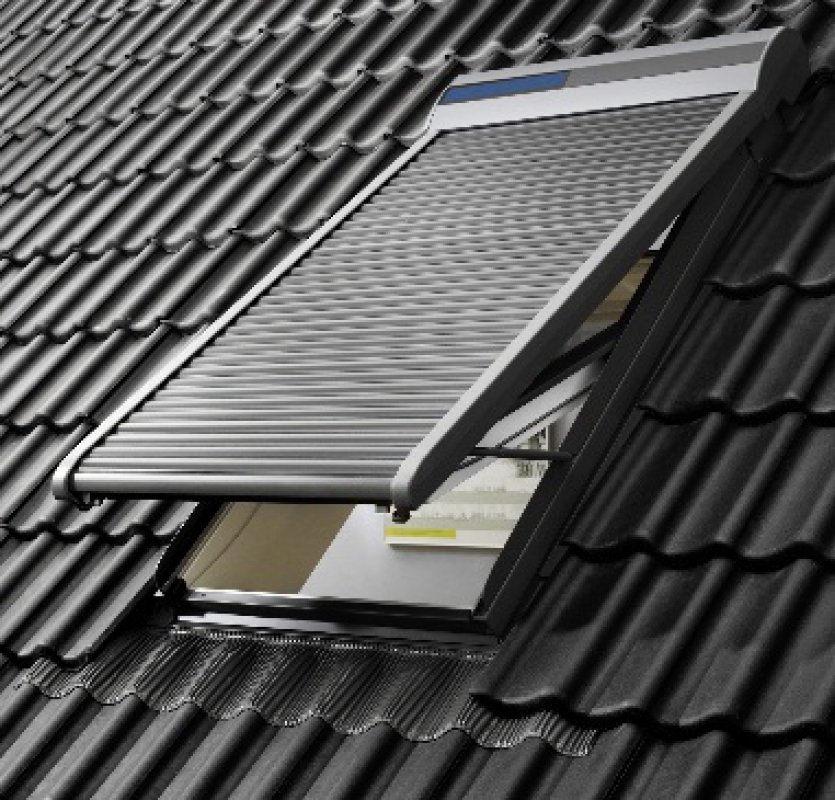

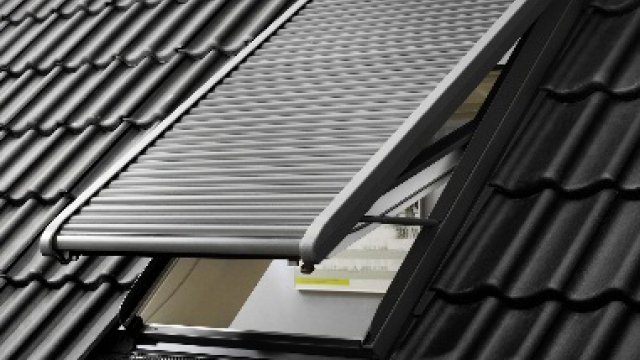

Hliníkové lamely vyplněné tepelnou izolací.
|
| Manuální
Elektrický pohon Solární pohon |
Základní parametry modelu

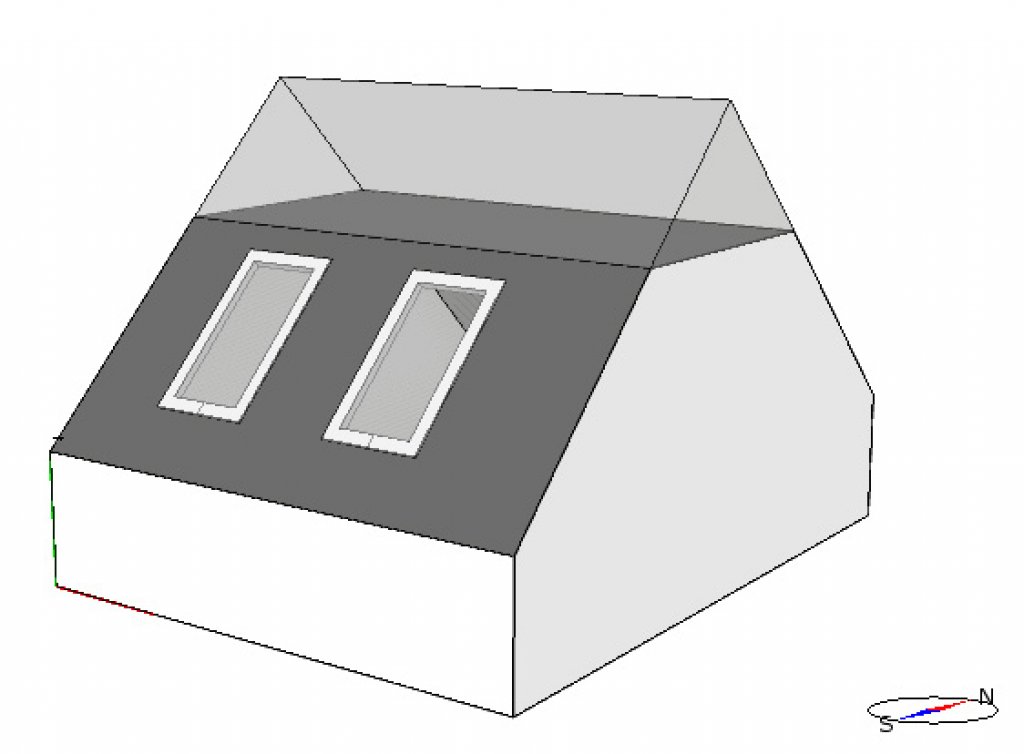

Podkrovní prostor o rozměrech 4,5 × 5,0 m. Výška vnitřní stěny 1,0 m, výška plochého stropu 2,5 m, viz. Obr. 1. Sklon střechy 45° .
Objekt se nachází v Praze v České republice. Meteorologická data byla převzata ze zdroje ASHRAE IWEC Weather File pro Prahu
Meteorologická dataTabulka 1: Konstrukční údaje
| Konstrukce | Poznámka | Hodnota U | Tloušťka |
| Vnější zdi | Zdivo s izolací 100 mm, cihla | 0,3 W/(m2K) | 346 mm |
| Střecha | Lehká střešní konstrukce s izolací 100 mm | 0,39 W/(m2K) | 133 mm |
| Podlaha | Podlaha je adiabatická, nedochází k žádným ztrátám tepla do přízemí | - | - |
Průvzdušnost konstrukcí je podle předpokladů podobná jako u průměrné budovy z roku 20051), což odpovídá hodnotě 2 ACH při tlaku 50 Pa (hodnota požadovaná podle konceptu pasivního domu je 0,6 ACH při tlaku 50 Pa).
Použitá okna: dvě okna GGL M08 (780 × 1398 mm) v jižní střešní ploše. Obě okna lze otevřít pro přirozenou ventilaci. Podrobné informace o oknech jsou uvedeny v tabulce 2.
Tabulka 2: Podrobné údaje o oknech
| Kód produktu | GGL M08 |
| Uw, 90 | 1,3 W/(m2K) |
| Ug, 90 | 1,2 W/(m2K) |
| Uw, 45 | 1,5 W/(m2K) |
| gg | 0,55 |
| gw | 0,36 |
| Fg | 0,66 |
| Aw | 1,09 m2 |
Předpokládá se, že místnost v podkroví obývá jedna osoba. Obyvatel podkroví je mimo domov ve všední dny od 8 do 17 hodin, jinak je místnost plně obývaná.
Topení je nastaveno na teplotu 21 °C a v budově není klimatizace. Ve variantě se zastíněním je venkovní markýza, resp. venkovní roleta ovládána podle vnitřní teploty pomocí dálkového ovladače nastaveného na teplotu 24 °C.
Vnitřní zisk ze zařízení je podle předpokladů konstantní a činí 3 W/m2.
Nastavení ventilace
V domě je instalována mechanická ventilace pro základní cirkulaci vzduchu ve výši 0,5 ACH. Ventilace je aktivní po celý rok.
Střešní okna slouží k omezení přehřívání a jsou automaticky otvírána při dosažení teploty 27 °C v interiéru. Obě střešní okna jsou ovládána současně. Předpokládá se, že dveře do ostatních částí budovy jsou stále uzavřené.
Popis jednotlivých případů
V úvahu byly vzaty tři případy: jeden bez zastínění střešních oken, jeden se zastíněním venkovními markýzami VELUX a jeden se zastíněním venkovními roletami VELUX. Ve všech případech byla použita otevíratelná střešní okna VELUX.
Výsledky simulace

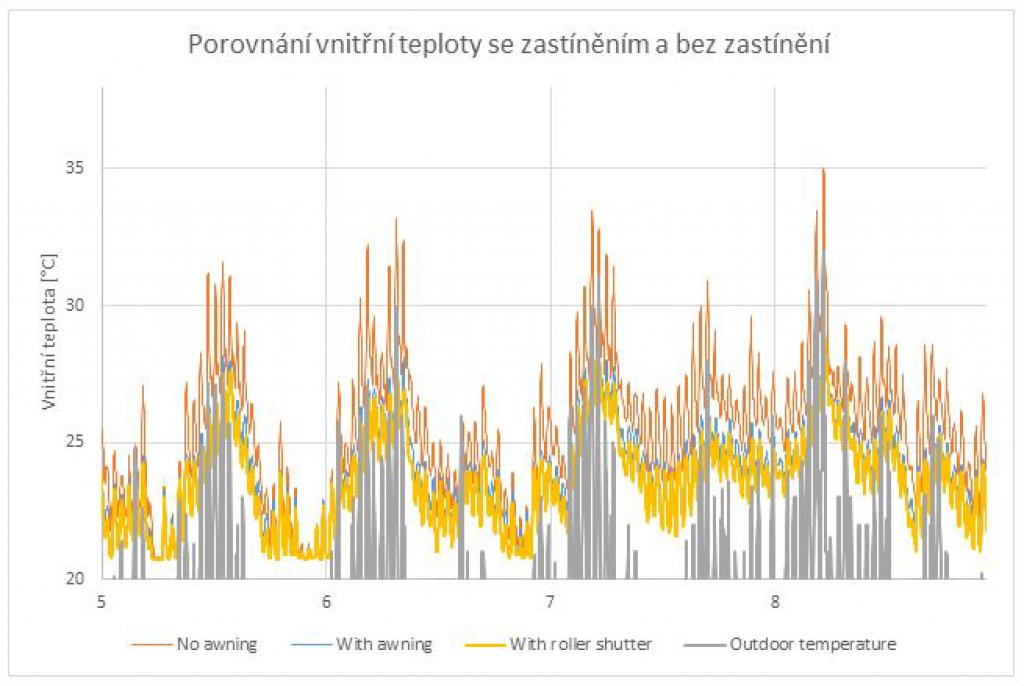

Obr. 2 ukazuje vnitřní teplotu ve všech třech případech a zároveň venkovní teplotu v teplém období od května do srpna. Výsledky ukazují, že teplota v interiéru v případě střešních oken bez zastínění dosahuje v několika dnech tohoto období více než 30 °C. V případech se zastíněním pomocí venkovních markýz a venkovních rolet bylo dosaženo podstatně nižší teploty. Největší teplotní rozdíl činí 5,5 °C (venkovní markýzy VELUX), resp. 7,0 °C (venkovní rolety VELUX).
No awning – Bez zastínění
With awning – S markýzou
With roller shutter – S venkovní roletou
Outdoor temperature – Venkovní teplota

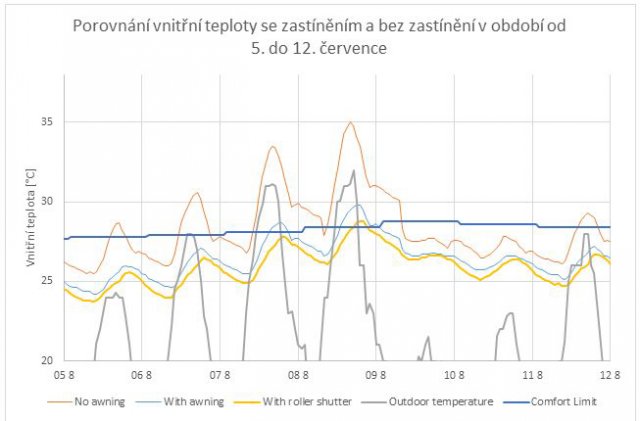

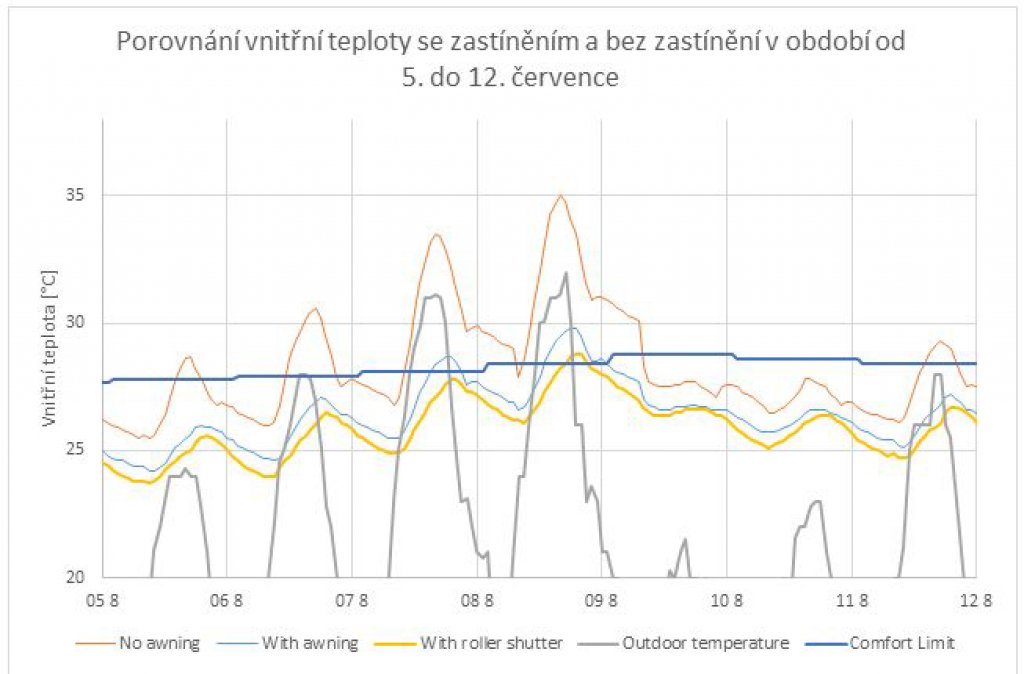

Obr. 3 ukazuje podrobněji období od 5. do 8. srpna. Zároveň je zde znázorněna kategorie 3 podle specifikace aktivního domu verze 2.0.
No awning – Bez zastínění
With awning – S markýzou
With roller shutter – S venkovní roletou
Outdoor temperature – Venkovní teplota
Comfort limit - Komfortní hodnota
Porovnání teplot ukazuje, že při použití venkovního stínění lze dosáhnout podstatně nižších teplot. Obr. 2 ukazuje teplotu v nejteplejším období roku od května do srpna. Největší teplotní rozdíl činí asi 6 °C a zůstává zachován po značnou část daného období.
With awning – S markýzou
With roller shutter – S venkovní roletou
Simulační software
Pro výpočty byl použit simulační software VELUX Energy and Indoor Climate Visualizer 2.1, sestavení 47. Další informace o softwaru najdete na adrese http://eic.velux.com nebo v návodu k softwaru (k dispozici on-line na stejných webových stránkách). Výpočty a simulace provedl Thorbjørn Færing Asmussen a Anna Karina Hammelev Hansenová, z Centra pro denní světlo, energii a vnitřní prostředí společnosti VELUX A/S.
Výrobní sortiment společnosti VELUX zahrnuje široký výběr střešních oken, světlovodů i řešení pro ploché střechy. VELUX také nabízí celou škálu stínicích a dekorativních doplňků – od rolet, žaluzií až po venkovní markýzy a venkovní rolety včetně kompletního systému montážních a ovládacích prvků na manuální či na dálkové elektrické či solární ovládání.
