WAVIN INTESIO – hospodaření s dešťovými vodami

Hospodaření s dešťovou vodou v obytné zástavbě a její návrat do přirozeného koloběhu vody se stává stále větší výzvou. Dlouholeté zkušenosti v komplexním řešení dešťové kanalizace má společnost WAVIN OSMA s.r.o., výrobce a dodavatel plastových vodovodních a kanalizačních systémů.

Pro efektivní a dlouhodobé hospodaření s dešťovými vodami nabízí ucelený systém pod názvem WAVIN INTESIO.

Norma pro zasakovací zařízení

Od února letošního roku platí norma ČSN 75 9010, která jako první řeší návrh zasakovacích zařízení. Tato norma přináší do problematiky nová pravidla a přístupy, které byly dosud řešeny obvykle dle německé DWA – A 138. Ve 4. kapitole nové normy „Geologický průzkum”, jsou nyní podrobně popsány vstupy a zejména výstupy (stanovení koeficientu vsaku), které dále zasahují do samotného výpočtu a jsou v zásadě limitujícími parametry pro likvidaci dešťových vod – zasakováním. Kvalitně provedený geologický průzkum, doufejme, přinese „jasno” do návrhu zasakování dešťových vod.

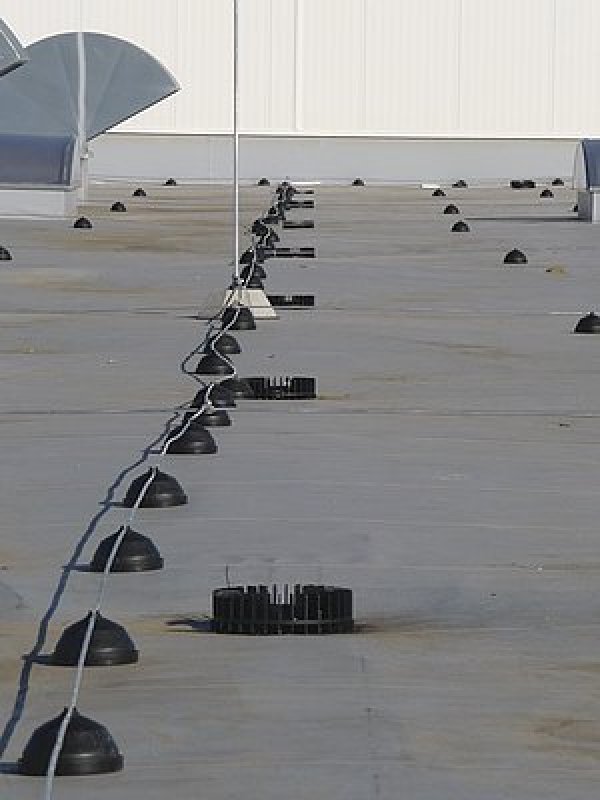

Podtlakové odvodnění střech Wavin Quick Stream

Technická řešení

Přestože jsme konfrontováni s finančními krizemi celosvětového měřítka, dochází stále k nárůstu zastavěného území. Neustále se tak snižuje množství dešťových vod, které přirozeně zasakují do půdního prostředí a mohou se tak podílet na velkém koloběhu vody v krajině.

Koncern Wavin, který je na českém trhu zastoupený společností WAVIN OSMA s.r.o., se dlouhodobě věnuje „dešťovým vodám” a v rámci svého produktového portfolia nabízí celou škálu technických řešení dané problematiky. Wavin také dále reagoval na legislativu Evropské unie, která se ve svých směrnicích věnuje ochranně podzemních a povrchových vod a také prevenci před povodněmi. Tato situace vyústila ve vytvoření uceleného systému pro hospodaření s dešťovými vodami pod názvem INTESIO.

Popis systému

WAVIN INTESIO – systém pro efektivní a dlouhodobé hospodaření s dešťovými vodami v sobě zahrnuje pět základních částí – funkcionalit, které jsou na vysoké technické a kvalitativní úrovni. Jsou to tyto části:

ZACHYCENÍ dešťové vody

Zahrnuje systém podtlakového odvodnění střech Wavin Quick Stream PE a PVC, systém uličních spustí a drenážní systém Wavin X-Stram perfor.

TRANSPORT dešťové vody

Obsahuje ucelený systém šachet Wavin Tegra s výkyvnými hrdly a různou škálu potrubí z materiálu PP a PVC.

FILTRACE dešťové vody

Zahrnuje filtrační zařízení různého principu, mezi které také patří např. Wavin Certaro – hydrodynamický separátor s vysokou účinností až pro částice menší než 1 mm.

ZASAKOVÁNÍ A RETENCE dešťové vody

Osahuje akumulační boxy Wavin Azura, Wavin Q-bic a zasakovací perforované potrubí Wavin X-Stream GT Perfor.

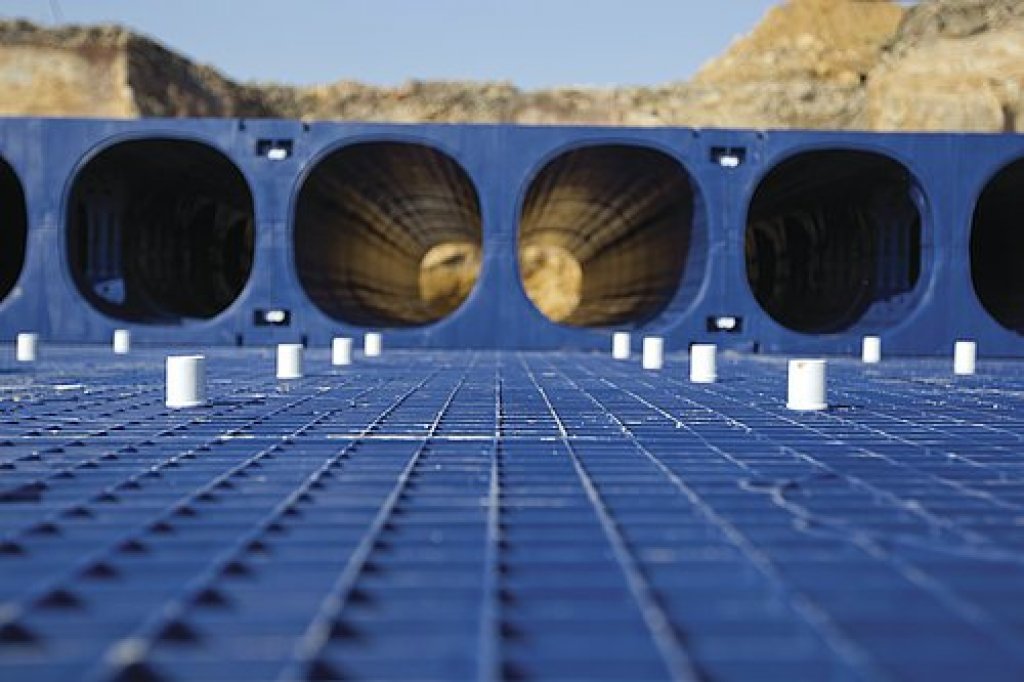

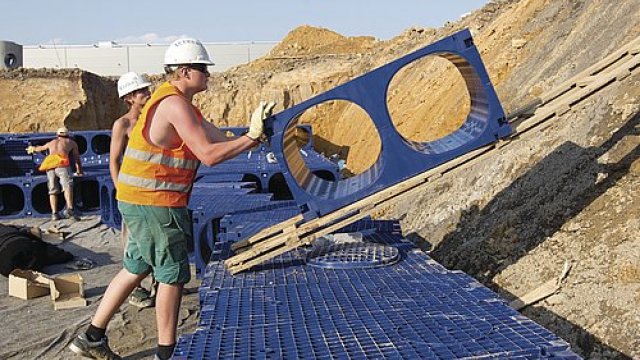

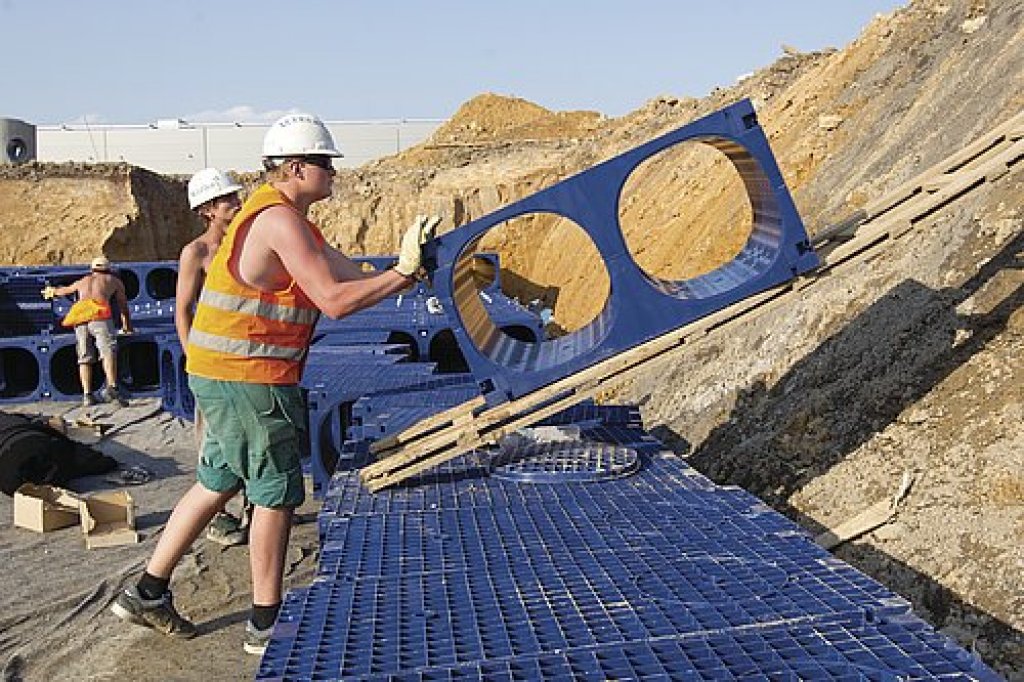

Vsakovací boxy Wavin Q-bic

REGULACE ODTOKU dešťové vody

Zahrnuje různé prvky pro snížení průtoku a nově také vírové ventily Wavin Corso.

Optimální varianty pro konkrétní situace

Cílem INTESIO je nabídnout ucelený systém pro hospodaření s dešťovou vodou, který bude jak kvalitní a dlouhodobě funkční, tak i finančně úsporný. Koncepci řešení je vhodné zohlednit nejlépe již na začátku investičního záměru, ale je možné také již připravený projekt přeprojektovat, přepočítat a zjistit případnou materiálovou a montážní úsporu. Následně, při dodržení obchodních a technických podmínek, získává navržený systém záruku funkčnosti až 10 let. Návrh systému INTESIO je podpořen moderními softwarovými aplikacemi, které umožňují navrhnout více variant a najít tak optimální řešení pro konkrétní situace.

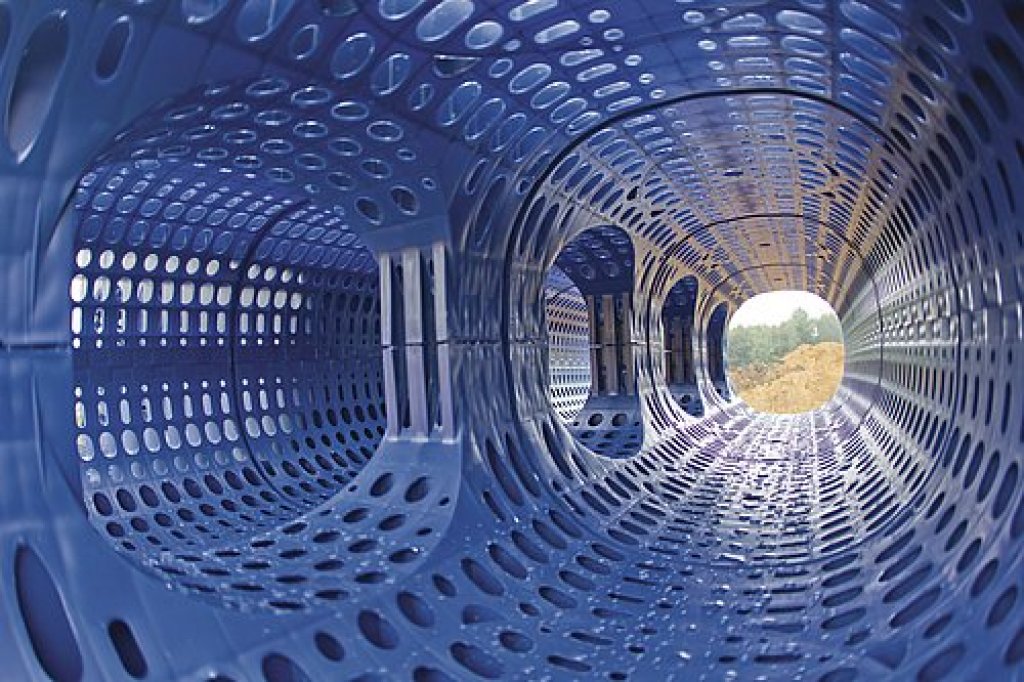

Detail Wavin Q-Bic

Referenční stavba

Jedním z projektů Wavin INTESIO, který spojuje uceleně již od fáze projektového řešení více funkcionalit (zde Zachycení, Transport, Zasakování) je Obchodní centrum Tesco Mladá Boleslav. Na tomto projektu se propojil systém Wavin Quickstream PE (podtlakové odvodnění střechy) s navazujícím kanalizačním systémem KG SN8, který odvádí vodu dále do zasakovacích galerií ze systému Wavin Q-bic.

Střecha objektu (cca 8 300 m2) je odvodněna celkem 15 střešními podtlakovými vtoky a navazujícím odpadním svařovaným systémem z HDPE (celkem 287 metrů potrubí), který je sveden do tří míst nejvhodnějších k dalšímu transportu dešťové vody za pomocí venkovní kanalizace. Následně jsou všechny dešťové vody z celého areálu (cca 20 700 m3) přerozděleny do tří samostatných zasakovacích objektů vytvořených z boxů systému Wavin Q-bic (celkový objem zasakovacích objektů je 670 m3). Tento systém je vybaven také revizními šachtami, které umožňují nejen revizi systému, ale také možnost čištění.

Firma Wavin nabízí tento systém prostřednictvím týmu Intesio, který je připraven nabídnout řešení pro váš projekt. Kontaktujte nás na intesio@wavin-osma.cz.

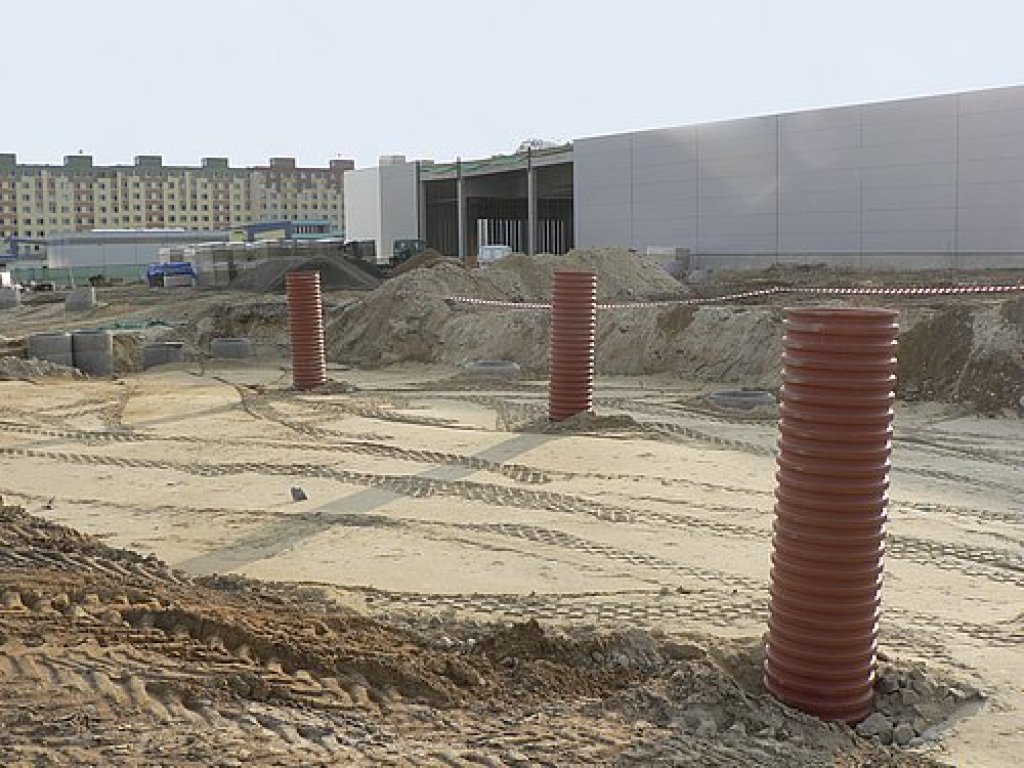

Revizní šachty Tegra 600 na systému Wavin Q-Bic
Autor: Ing. Michal Runštuk
Foto: Archiv firmy
