Zdění z tvárnic LEGOTHERM ... pro lidi s vlastním názorem
Efektivní a cenově velmi úsporné zdění z tvárnic LEGOTHERM a jejich snadné řezání zajistí nejrychlejší možnou výstavbu a tím i úsporu nákladů na stavební práce. Součinitel prostupu tepla systému LEGOTHERM dosahuje hodnoty U = 0,22 Wm-2K-1.
Základní popis a možnosti použití
Stavební systém LEGOTHERM v sobě zahrnuje veškeré prvky nové generace stavění. Základem systému LEGOTHERM je liaporbetonové obvodové tepelně izolační (sendvičové) zdivo tlouš ťky 365 mm, které je doplněno vnitřním nosným i nenosným zdivem, prefabrikovanými překlady a v neposlední řadě stropní konstrukcí LEGOTHERM – BSK či LEGOTHERM – panel. Systém LEGOTHERM zahrnuje též bednící a pilířové tvárnice, jako doplněk slouží komínové systémy BLK a PLEWA, které jsou součástí výroby společnosti Betonové stavby Group s.r.o.
Veškerý sortiment je vyráběn na naprosto nové výrobní technologii (vlastní technický vývoj společnosti), která umožňuje vyrábět dokonalé přesné výrobky pro zdění na minimální tloušťky celoplošně nanášeného lepidla. Stavební systém LEGOTHERM je možné použít pro rodinné domy, vily, bytové domy i pro stavby průmyslové (výrobní haly, provozovny, autoservisy atd.) popřípadě pro stavby občanské vybavenosti (školy, tělocvičny, hotely, čistírny odpadních vod) s velkým důrazem na úsporu energií na vytápění a s možností stavby až do výšky 4–5 podlaží (max. pevnost v tlaku 6,0 MPa, resp. 12,0 MPa).
Základním materiálem použitým pro výrobu stavebních prvků LEGOTHERM je mezerovitý liaporbeton. Pro jeho výrobu je použit výhradně přírodní materiál – expandovaný jíl (liapor), křemičitý písek popř. kamenná drť, cement a voda. Do obvodového zdiva je při výrobě vkládána vložka z tvrzeného stabilizovaného samozhášivého polystyrénu (styroporu tloušťky 120 mm) a tím vzniká základní konstrukční sendvičový prvek. Tato kombinace zajišťuje mimořádné tepelně izolační vlastnosti s nadstandardní akumulací tepla bez nutnosti dodatečného zateplení v nízkoenergetickém standardu. Vlastnosti přírodního materiálu také zajistí zdravé a pohodlné bydlení.
Tvárnice LEGOTHERM IZO 365-N/VP (modul M = 125 mm) jsou kombinovány s doplňkovými tvarovkami označenými zkratkou IZO VP (rohové, překladové a věncové).
Tvárnice LEGOTHERM IZO 365-N/VP P6, P12 jsou vyráběny a dodávány na paletách v poměru 2 : 1 : 1 (celá, půlená, 2/5). Celkový počet tvárnic na paletě je 40 ks.
Zdění z tvárnic LEGOTHERM VP (velmi přesné)

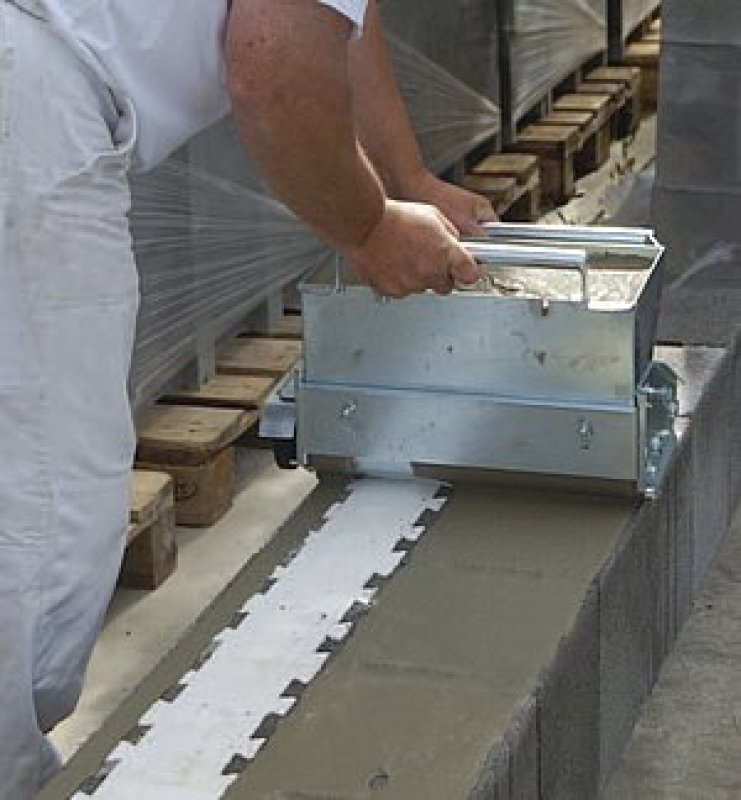

Při zdění se všechny tvárnice LEGOTHERM IZO ukládají dutinami dolů a maltování se provádí tenkovrstvě (v tl. cca 3,5 mm) pouze na liaporbetonové části tvárnice. Tenkovrstvou maltu nanášíme standardně dodávaným maltovacím vozíkem, který navíc zamezuje maltování v šířce polystyrénové izolace, čímž vznikne uzavřená vzduchová dutina. Zdění z tvárnic LEGOTHERM IZO se provádí jednoduchou převazbou s posunem o polovinu (resp. 2/5) délky tvárnic (tj. min. o modulové posunutí á 100 až 125 mm) na tenkovrstvou maltu pouze ve vodorovné spáře tl. 3,5 mm (po dosednutí tvárnice je výsledná spára 2 mm), která se doporučuje provádět z tepelně izolačních maltovin – viz doporučení MAXIT mur 900 D (výrobce Franken Maxit s.r.o.). Svislé spáry jsou řešeny vícečetným zámkovým spojem tvárnic bezmaltově pouze na sraz polystyrénových vložek.
Při požadavku na zvýšenou smykovou únosnost zdiva je nutné dodatečně maltovat svislé maltovací kapsy (zejména pro seismické oblasti dle ČSN EN 1998-1).
První vrstvu tvárnic LEGOTHERM IZO je nutné založit na zakládací maltu (doporučení) MAXIT mur 935, která slouží k vyrovnání výškové tolerance základové desky, tak aby byl vytvořen zcela vodorovný podklad pro zdění z přesných tvarovek LEGOTHERM IZO.
| Označení výrobku | Velikost (rozměry) dl./š.=tl.zdi/v. (mm) | Tloušťka
neomítnuté
stěny (mm) | Tep. odpor
při prostupu
konstrukcí R
neomít./omít. (m2KW-1) | Pevnost
v tlaku (MPa) | Potřeba
na m2
zdiva (ks/m2) | Cena
za kus
(bez
DPH) (Kč/ks) | Cena za m2/m3
zdiva
(bez DPH) |
Počet kusů
na paletě
(1/1;1/2;2/5) (ks) |
Hmotnost
kusu
(palety) (kg) | |
| (Kč/m2) | (Kč/m3) | |||||||||
| LEGOTHERM IZO 365-N/VP P6 | 250/365/248 (M á 125 mm) | 365 | 4,25 / 4,54 | 6,0 | 16,0 | 72,5 | 1 160 | 3 178 | 40 (20;10;10) | ø 23,0 (940) |
| LEGOTHERM IZO 365-N/VP P12 | 250/365/248 (M á 125 mm) | 365 | 4,18 / 4,47 | 12,0 | 16,0 | 74,5 | 1 192 | 3 265 | 40 (20;10;10) | ø 25,0 (1020) |
Přednosti a výhody zdicího systému LEGOTHERM
- kompletní stavební systém od základů po stropy,
- nadstandardní tepelná izolace zdiva nové generace již při tl. 365 mm,
- systémové řešení všech detailů,
- minimální provozní náklady na vytápění stavby,
- provedení sendvičové konstrukce v nízkoenergetickém standardu jedním pracovním cyklem,
- přesné tvárnice (s výškovou tolerancí tvárnic 1,0 mm) pro tenkostěnné maltování v tl. 2,0 mm,
- malá pracnost, nízká hmotnost jednotlivých prvků,
- použití ekologických materiálů,
- vynikající akumulační vlastnosti nosné části tvárnice,
- možnost získání státní dotace,
- možnost použití pro pohledové (režné) zdivo – při výšce tvárnic 240 mm,
- tvárnice opatřena maltovací kapsou pro zvýšení smykové únosnosti pro seismické oblasti.
