MEPHARED 2 – unikátní stavba kampusu Univerzity Karlovy v Hradci Králové
V rámci projektu MEPHARED 2 dojde k vybudování celkem 18 550 m2 výukových a výzkumných prostor v jedné lokalitě. Po spojení s první, již dokončenou, částí kampusu vznikne jedinečné vzdělávací centrum v ČR plné laboratoří, operačních sálů, vivárií, moderních poslucháren a kancelářských prostor. Jedinečná je i vzduchotechnika, při jejíž realizaci se stavební firma neobešla bez průběžného měření netěsnosti. To zajišťoval kompaktní systém P.A.N.D.A. od firmy Airflow Lufttechnik GmbH.
Proč bylo potřeba průběžně kontrolovat těsnost potrubí a nestačilo finální měření? Určitě si dnes neumíme představit moderní budovu bez vzduchotechniky. Ale zkuste si představit vzduchotechniku následujícího rozsahu:
- 73 ks vzduchotechnických jednotek
- 75 ks ventilátorů
- 1650 FCU
- 48 500 m² čtyřhranného potrubí
- 18 000 m délky kruhového potrubí
Zrovna taková vzduchotechnika je aktuálně realizována v rámci stavby kampusu MEPHARED 2 spadajícího pod Univerzitu Karlovu v Hradci Králové. Těžko bychom našli jako průvodce touto stavbou povolanější osobu, než je pan Josef Šrámek z firmy ERBES s.r.o., který na této stavbě působí ve funkci technického dozoru profese vzduchotechnika.
Důraz na kontroly potrubí

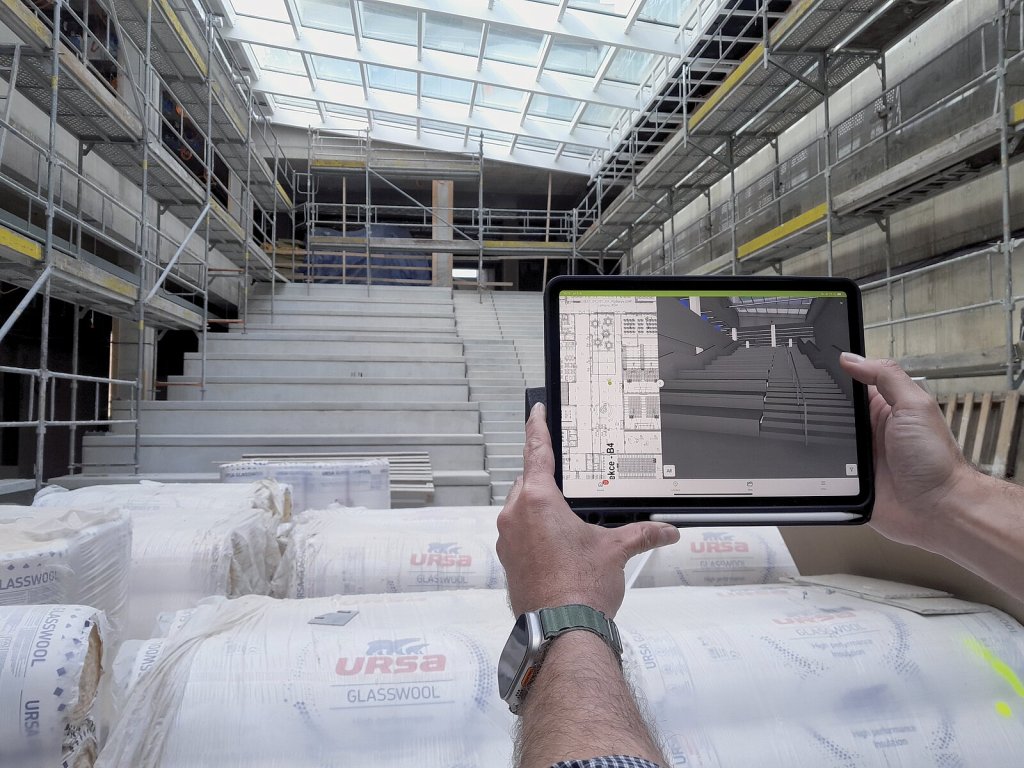

Převážnou část prohlídky jsme měli zakloněné hlavy a očima sledovali nekonečné délky potrubních tras pod stropy. Vyznat se při realizaci v orientaci tras, v jejich vzájemném křížení mezi sebou, ale i s jinými profesními rozvody, v použitých typech izolací a ve všem okolo si v tomto případě nelze představit bez systému BIM. Samozřejmě se pro samotnou instalaci a montáž stále používá klasický výkres. Ten je prostě nepostradatelný.

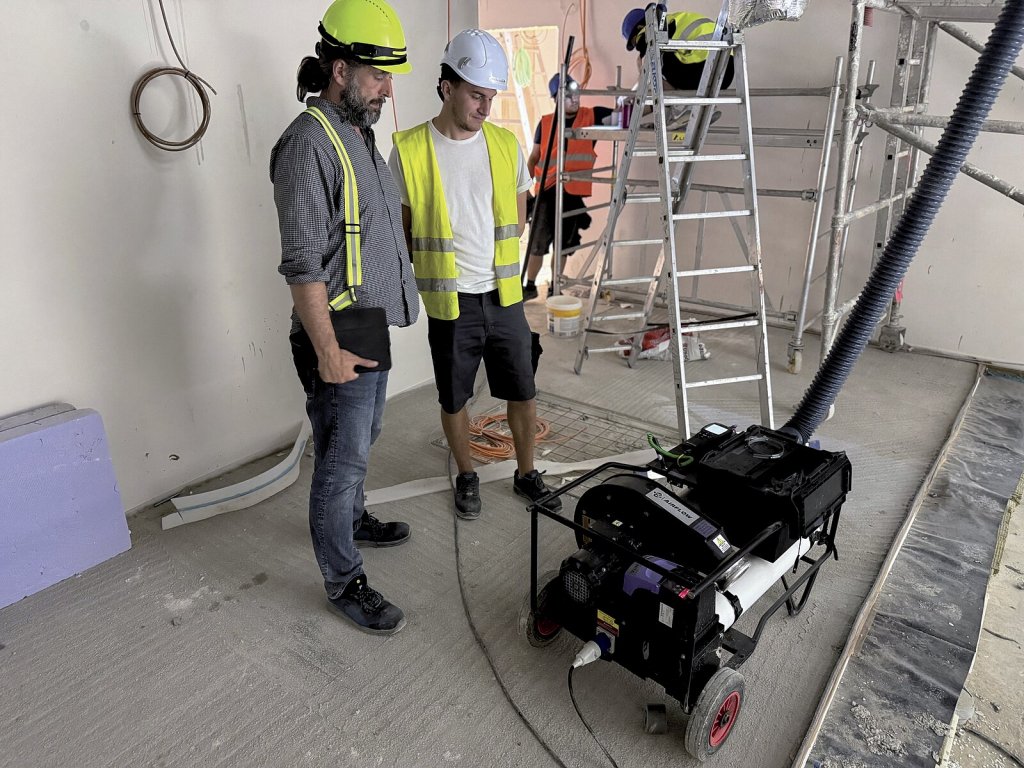

Mimo jiné jsme narazili i na problematiku kontroly těsnosti potrubí. Na této stavbě najdete hned několik druhů potrubí (ALP, pozink, nerez) v kombinaci s požadavky na těsnost třídy B, C a dokonce i D. Testování probíhá průběžně tak, jak jsou potrubní systémy smontovány a jsou tudíž ještě i dobře přístupné pro případné nápravné kroky. V případě vyšších úniků je okamžitě řešen problém, čímž se předchází budoucím komplikacím. K měření je využit kompaktní systém P.A.N.D.A., který dokáže stanovit úniky dle platné legislativy, a to i během jediného pětiminutového testu.
Dle TDS (technický dozor stavebníka, poznámka redakce) Josefa Šrámka je vzhledem k vysokým nárokům na kvalitu díla a náročnost provozů (čisté provozy, odtahy laboratorních boxů apod.) kladen velký důraz nejenom na kvalitu provedení díla, ale především u potrubí na jeho těsnost v rozsahu B až D: „Generální dodavatel potažmo realizační firma se úkolu zhostila velmi profesionálně a se vší odborností. Já jako technický dozor jsem požadoval názornou ukázku montáže nanečisto (na podlaze), kde jsme si vyjasnili detaily montáže a možná úskalí. Poté jsme provedli zkoušku těsnosti přístrojem PANDA a dohodli, jaký bude formát provedení protokolů o zkoušce.“

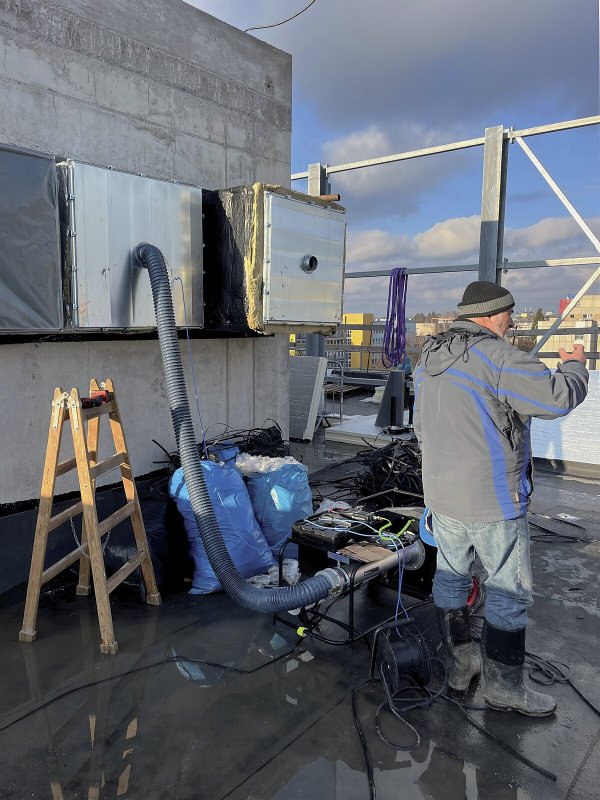

Následně probíhají v průběhu realizace též namátková měření vybraných tras, které jsou již z hlediska montáže hotové, tj. osazené izolací. Zkoušku si realizační firma provede na nečisto a následně přizve TDS k finální kontrole. V případě, že zkouška nevyjde, po odstranění závad se opakuje. „Jednou ze závad bylo například poškozené potrubí od navařovacích trnů tepelné izolace. Netěsnost se následně hledá např. kouřovou zkouškou. Díky odbornosti realizační firmy je dle mého názoru četnost opakovaných měření velmi malá na stavbu takového rozsahu,“ uvádí Josef Šrámek. Finální protokoly jsou přehledné obsahují popis a 3D schéma trasy, parametry a výsledky měření, foto z měření s výsledkem a kalibrační listy měřícího zařízení.
Systém P.A.N.D.A. PAN 341 je určen především pro zjišťování netěsnosti sestav klimatizovaných potrubí a vzduchotechnických systémů. Využití nalezne ovšem i v dalších aplikacích – například při zjišťování netěsností čistých prostor. P.A.N.D.A. PAN 341 dokáže rychle otestovat systém na podtlak i přetlak pro nominální hodnoty tlaku do +/-2500 Pa.
Průtok je možné nastavit v rozmezí 3,6 až 720 m³/hod. Metodika měření přesně odpovídá nejnovější normě EUROVENT 2/2 (European directive) a našim klasifikačním normám ČSN EN 1507, ČSN EN 12237 (třída těsnosti A,B,C,D). Požadované hodnoty průtoku resp. tlaku v průběhu zkoušek lze snadno nastavit elektronickým regulátorem otáček. P.A.N.D.A. PAN 341 je mobilní (hmotnost cca 55 kg) a lze ji převézt osobním vozem. K propojení přístroje (výtlak od ventilátoru) a testovaného systému je použito speciální flexi hadice s přírubou délky 4 m a průměru 100 mm. Napájení je 230V/50-60 Hz.
Dvakrát měř, jednou řež
Jak již bylo zmíněno, měření těsnosti je tak jedno z mála měření, které se neprovádí až na úplném konci stavby v rámci zaregulování VZT parametrů, ale musí být nedílnou kontinuální součástí už v průběhu stavby. Díky odbornému důslednému dohledu se tak nemusí technici při finálním zaregulování bát, že jim bude „chybět vzduch“ na koncových prvcích.
MEPHARED II – nový milník ve vzdělávání a výzkumu
Projekt MEPHARED II, jak již bylo zmíněno, představuje druhou etapu výstavby společného kampusu Lékařské fakulty Univerzity Karlovy a Farmaceutické fakulty Univerzity Karlovy v Hradci Králové. Jeho cílem je soustředit vzdělávací, výzkumné i administrativní zázemí obou fakult do jedné moderní lokality v městské části Na Brně. Na ploše více než 18 500 m2 vznikají špičkově vybavené laboratoře, přednáškové sály, anatomické ústavy, vivária, učebny i administrativní prostory. První fáze ukončená v roce 2015 spočívala ve vybudování budovy Farmaceutické fakulty.

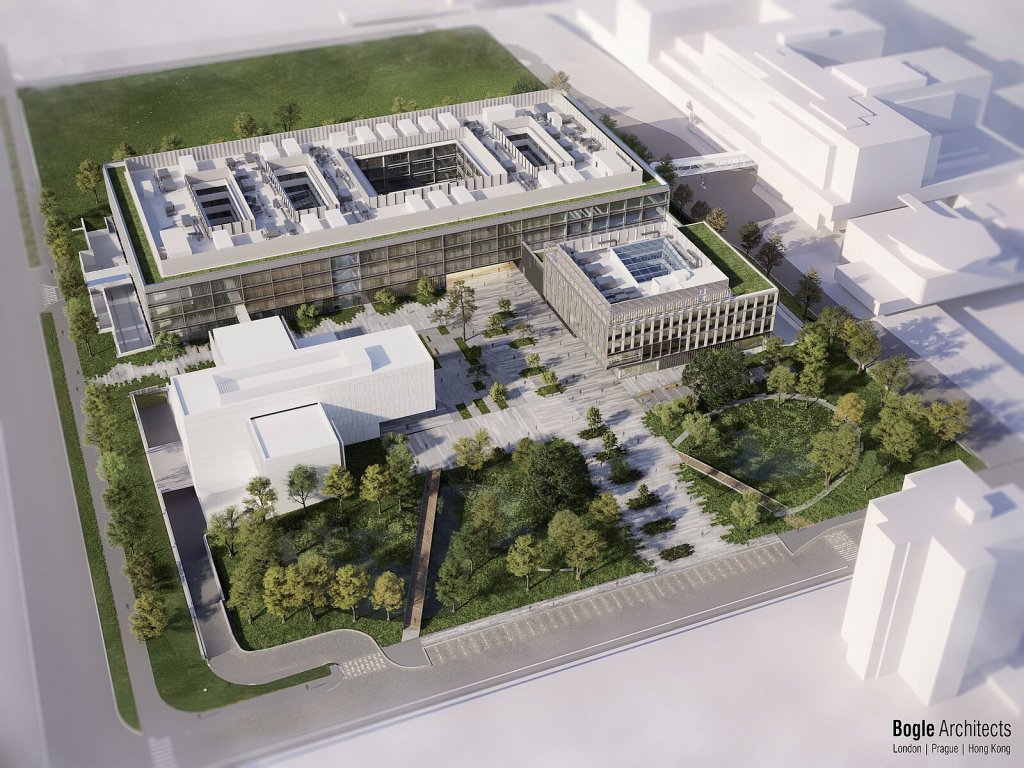

Areál má být nejen centrem výuky a výzkumu, ale také prostorem pro mezioborovou spolupráci a transfer poznatků do praxe. Architektonické řešení stavby pochází z ateliéru BOGLE Architects, který kladl důraz na propojení funkčnosti a otevřenosti prostoru. Kampus má zásadní význam nejen pro samotnou Univerzitu Karlovu, ale i pro rozvoj Hradce Králové jako centra medicínského a farmaceutického vzdělávání. Koncentrace odborníků, výzkumných týmů a moderní infrastruktury v jedné lokalitě umožní univerzitě posílit konkurenceschopnost v mezinárodním měřítku a přispěje k dalšímu rozvoji regionu – jak v oblasti vzdělávání, tak i v navazujících oborech zdravotnictví a farmaceutického průmyslu.
