O neonovém srdci trochu jinak

I v letoším roce pokračuje generální oprava věží významné historické památky na Pražském hradě – Basiliky sv. Jiří. Na podzim bylo demontováno lešení z dokončené jižní věže, která se už v plné kráse ukázala účastníkům summitu NATO.

V polovině minulého roku se již montovalo lešení na věži severní. Po zkušenostech z jižní věže basiliky, kdy si restaurátoři stěžovali na nedostatek prostoru a špatný přístup v některých místech, bylo na severní věži použito rámové lešení Layher Blitz šířky 1,09 m. Protože severní věž je ze všech stran obklopena střechami, bylo zvoleno založení na speciálně vyrobených konzolách ve výšce cca 10 až 12 m nad terénem. I když půdorys věže je ne zcela pravidelný obdélník a celá věž je asi o 35 cm nakloněna od svislice, podařilo se lešení souměrně založit. Na východní a západní straně tři pole délky 2,57 m, a mezi nimi na straně severní a jižní po třech polích délky 2,07 m. Každá strana lešení byla založena na dvou konzolách, do nichž bylo přenášeno zatížení z rámů pomocí příhradových nosníků. Konzoly jsou do opukového zdiva věže kotveny chemickými kotvami Ć 16 mm.

Deset metrů nad založením je z dolních oken věže ve směru západ – východ vysunuta dvojice příhradových nosníků o délce 8 m, na níž je pak kolmo umístěna druhá dvojice stejných nosníků. Na těchto nosnících jsou uloženy 4 dvojice příhradových nosníků po obvodu. Tento systém umožňuje přenesení celého zatížení z horní části lešení do konstrukce věže. Vnější obrys lešení je dodržen až do úrovně +34 m, Ze které je vysunuta, na příhradových nosnících založená, desetimetrová střední věžička o půdorysném rozměru 3,07/3,07 m z modulového lešení Layher Allround. Ještě na podzim byla rozebrána celá jehlanová horní část věže a zakryt vzniklý otvor. Nad posledním kotvením pak zůstalo 16 m nekotvené konstrukce.

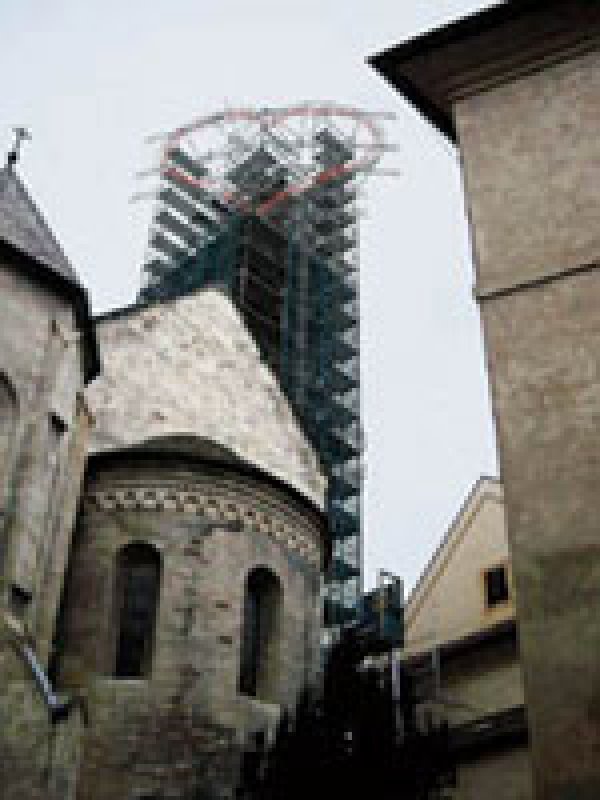

Na základě požadavku na zavěšení neonu ve tvaru srdce dle návrhu výtvarníka Jiřího Davida na lešení severní věže basiliky sv. Jiří byla navržena náročná a technicky ojedinělá úprava stávajícího lešení nad věží.

S ohledem na velikost neonu (cca 12×12 m) a požadavek na umístění na nejvyšším místě lešení, kde je pouze středová věžička o půdorysu 3,07×3,07 m, bylo nutné lešení dostavět a základní konstrukci zesílit. Řešení, kdy neon je lomený uprostřed pod úhlem cca 1450 kolem sloupku středové věžičky a otočen směrem k jihovýchodu, se jeví jako optimální jak z hlediska záměru navrhovatelů, tak i technického řešení lešenářské konstrukce.

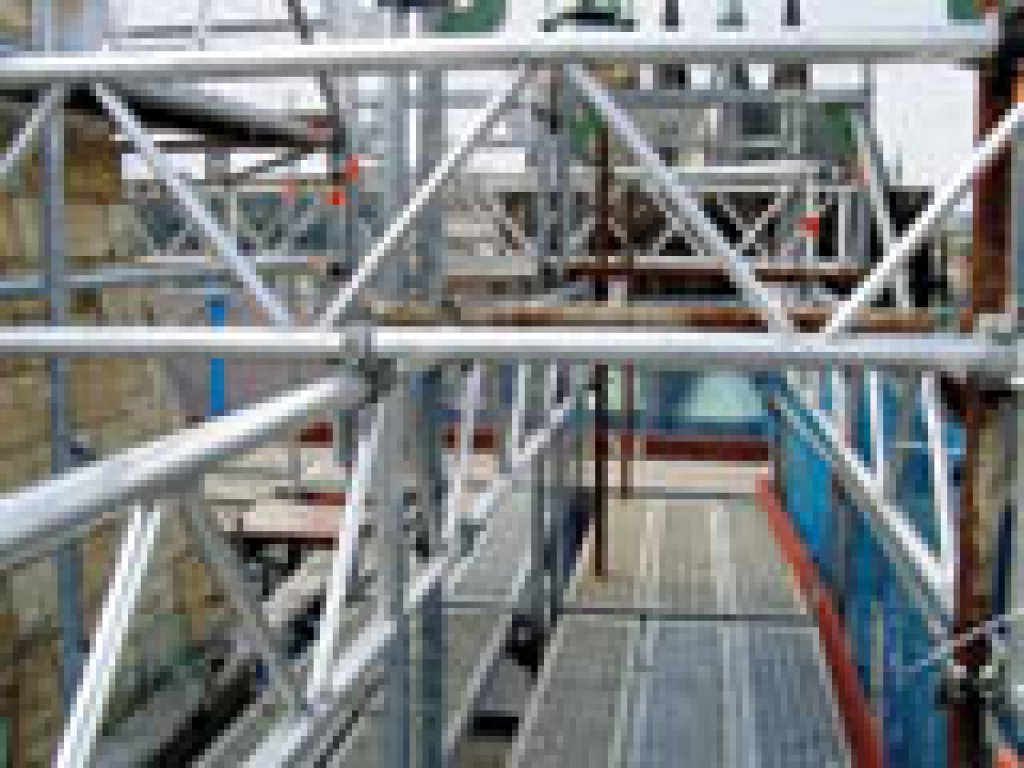

Dostavba o výšce pěti pater byla provedena z lešení Layher Blitz šířky 1,09 m a 0,73 m na straně západní (3×2,57 m), severní (3×2,07 m) a východní (1×2,57 m) do půdorysného tvaru nerovnoramenného U. V každém patře jsou montovány vodorovně příhradové nosníky z hliníkové slitiny jako podpěrná konstrukce pro nosnou konstrukci neonu. Spojení je pomocí lešenářských spojek (normální, popř. otočné spojky dle ČSN EN 74), které mají pro tento účel velmi dobrou únosnost (9,0, resp. 6,0 kN).

Zatížení, které vzniklo touto dostavbou včetně nosné konstrukce neonu, je přenášeno systémem příhradových nosníků montovaných do horních oken věže v úrovni cca 25 m shodně jako u původního řešení. Všechny spoje sloupků v nekotvené části lešení jsou zajištěny pojistnými kolíky.

Přestože instalace srdce vyvolala řadu negativních reakcí, je třeba objektivně konstatovat, že neon není umístěn na věži, ale na lešení, neboť v této úrovni je již odbourána horní část věže do úrovně cca 28 m nad terénem, ve které jsou nejvyšší kotvy lešení. Celá 18ti metrová nástavba je tedy nekotvená a vykazuje dostatečnou tuhost a stabilitu.

Konstrukce je posouzena na zatížení větrem dle ČSN 73 0035, únosnost dle ČSN 73 8101 a stabilitu dle ČSN 73 8102. S ohledem na realizaci v zimních měsících a náročnost celé akce je třeba v intervalech max. 14 dní provádět odborné prohlídky lešení dle čl. 207 ČSN 73 8101, v případě mimořádných okolností (po bouři, větru o rychlosti nad 14 m/s, silném sněžení) musí být prohlídka provedena ihned.

Realizaci lešení v obou etapách provedla firma LASMONT s.r.o., lešení zapůjčila firma LAVEL MB s.r.o. Neon zhotovila firma NEONKLEMM s.r.o.

Autor: Ing. Svatopluk Vlasák
Foto: Archiv autora
