Cihelné komínové systémy

Společnost HELUZ cihlářský průmysl v.o.s. je známá výrobou komplexního cihelného systému pro hrubou stavbu. V současné době je druhým největším výrobcem a dodavatelem cihelného materiálu na českém trhu, jež se vyrábí ve čtyřech závodech: Cihelně Dolní Bukovsko, společnosti Jistrop s.r.o. Dolní Bukovsko, Cihelně Hevlín a Cihelně Libochovice.

Do sortimentu firmy patří také broušené tvarovky pro cihelné komínové systémy, které mohou vhodně doplnit objekty postavené ze stejného materiálu. Speciální konstrukce tvarovek a unikátní systém celoplošného odvětrání komí nového tělesa zajišťuje optimální funkci komínu. Konstrukce systému umožňuje jednoduchou, rychlou a úspornou montáž. Keramická tvarovka obvodového pláště zajišťuje součinnost s okolním keramickým zdivem a umožňuje bezproblémovou povrchovou úpravu klasickým omítáním.

Způsob výstavby

Komínové systémy HELUZ – CIKO jsou určeny pro všechny druhy paliv – pevná, kapalná a plynná a všechny druhy spotřebičů a obsahují veškeré prvky a příslušenství, které jsou pro správnou funkci každého komínu nezbytné. Keramické tvarovky obvodového pláště jsou broušené, takže ložná spára se zmenšuje na tl. 1 mm. Zdění probíhá pomocí dodávaného lepidla, do kterého se tvarovky „namáčejí”, a to jak ložnou (broušenou) plochou, tak i oběma stranami pera a drážky. Skládají se v každé vrstvě do páru a v jednotlivých vrstvách jsou vzájemně pootočeny o 90°.

U víceprůduchových komínů se v každé druhé vrstvě používají speciální spojovací tvarovky, které zajistí provázání zdiva komínového pláště a umožní sestavit libovolný počet průduchů v libovolné kombinaci průměrů vnitřních vložek.

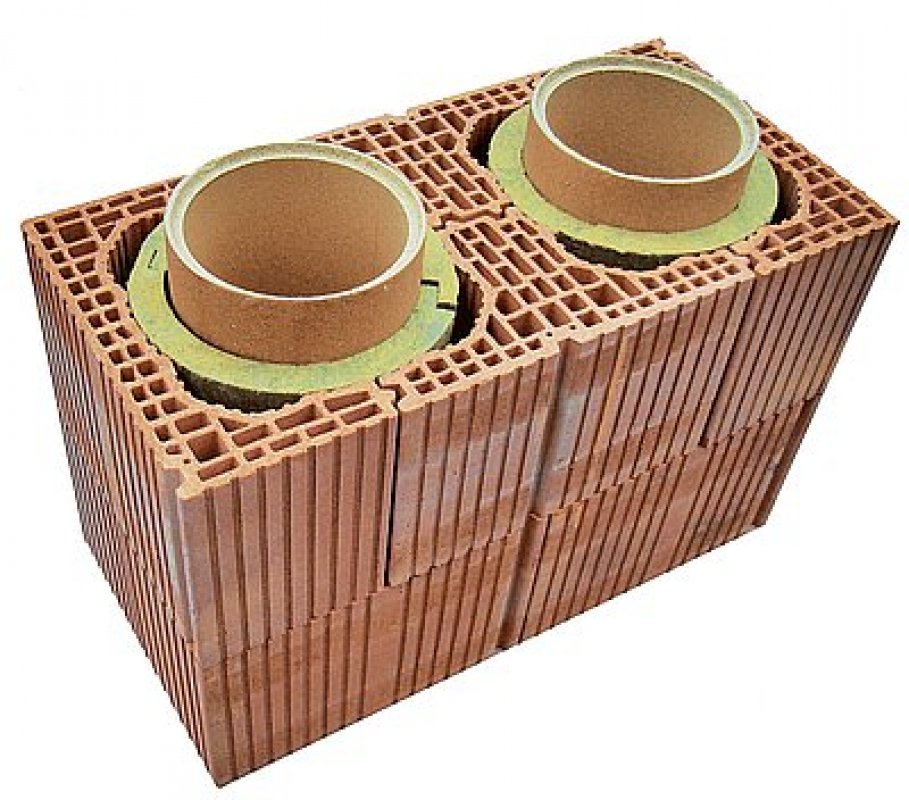

Půdorys jednoprůduchového tělesa je 400 × 400 mm. Dvouprůduchové těleso má rozměry 800 × 400 mm, každý další průduch prodlouží komínové těleso o dalších 400 mm. U víceprůduchového komínu je možné některou ze šachet využít pro odvětrání nebo rozvody TZB.

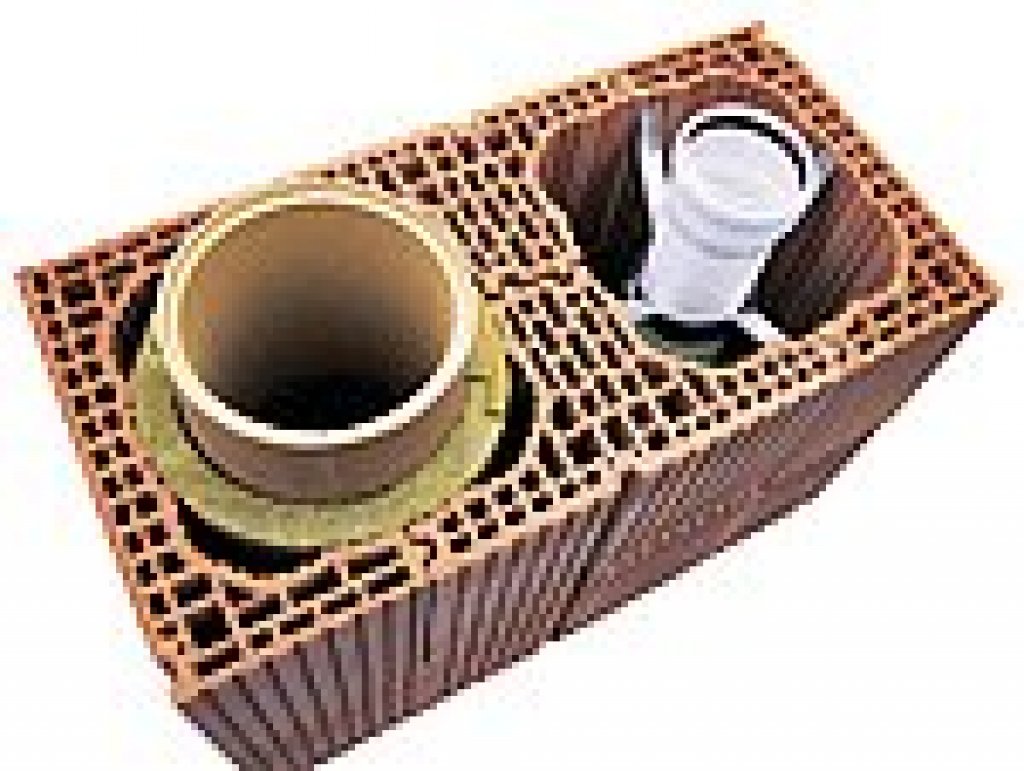

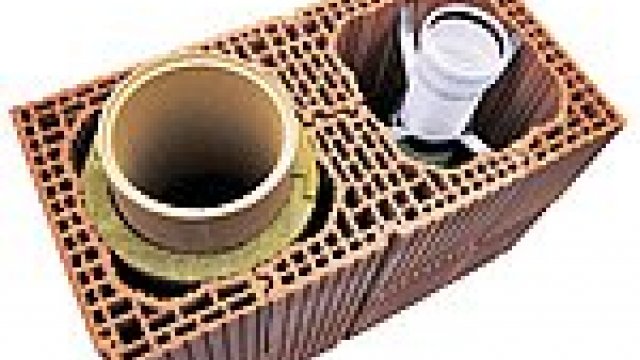

Komínové systémy se vyrábějí ve dvou variantách: HELUZ – CIKO 3V UNIVERSAL a HELUZ – CIKO GAS. Oba systémy jsou vzájemně variabilní a keramické tvarovky obvodového pláště jsou určeny pro všechny průměry a typy vnitřních vložek.

Komínový systém 3V UNIVERSAL

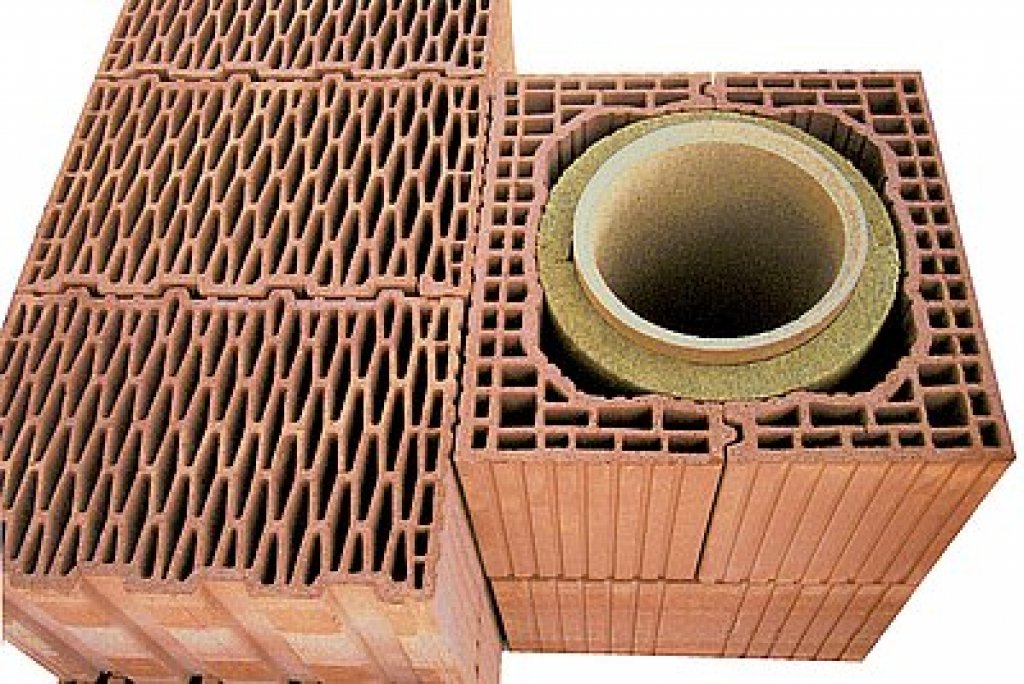

Komínový systém HELUZ – CIKO 3V UNIVERSAL je určený pro všechny druhy paliv a všechny druhy spotřebičů s přirozeným odvodem spalin. Tvoří jej broušená komínová tvarovka obvodového pláště, tepelná izolace a komínová vložka. Jak již bylo řečeno, komínová tvarovka má stejné vlastnosti jako ostatní cihelné zdivo. Tím odpadá řešení detailů přechodu dvou rozdílných druhů materiálů a eliminuje se možnost vzniku trhlin v omítce. Cihelná tvarovka společně s vnitřní šamotovou vložkou, která je součástí systému, vytvoří celistvý komínový průduch, který odolává teplotním i vlhkostním změnám. Vnitřní průměry dodávaných vložek jsou 140, 160 a 200 mm.

Komínový systém HELUZ – CIKO GAS

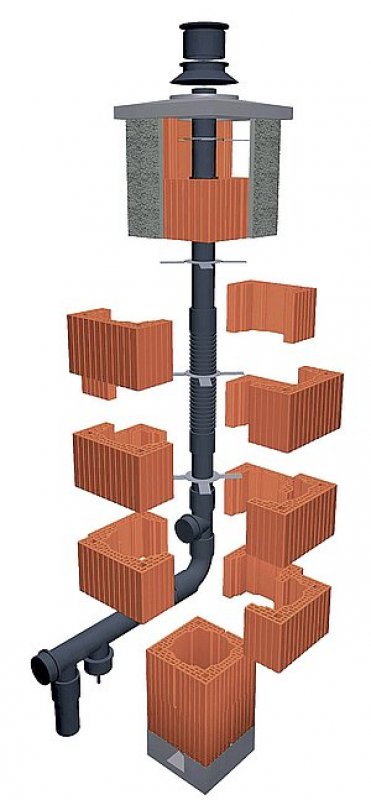

Další variantou je systém HELUZ – CIKO GAS, určený pro spotřebiče na plynná a kapalná paliva, a to jak v přetlakovém, tak i v podtlakovém provozu. Skládá se z plastové komínové vložky a keramické tvarovky obvodového pláště. Materiál, ze kterého jsou plastové vložky vyrobeny, má téměř neomezenou životnost, velkou odolnost vůči agresivním kondenzátům, UV záření a vysokou tepelnou stálost. Díky speciální konstrukci ukončovací hlavice odkouření je možný přívod vzduchu i odvod spalin jedním komínovým tělesem (průduchem).

Pro nadstřešní část komínu se nabízí řešení v několika variantách a to buď běžné omítnutí, obložení obkladovými pásky Klinker, obezdění cihlami Klinker nebo použití komínových návleků, které chrání plášť komínového tělesa před povětrnostními vlivy. Návleky se nasazují na nadstřešní část komínu až přes jeho oplechování, aby bylo dokonale zabráněno zatékání do objektu kolem komínového tělesa. Ukončení komínu se provádí krycí deskou a některým z ukončovacích prvků, jako tře ba „límec nebo klobouk” a nad komínový límec je možné osadit stříšku „Napoleon”, která zabraňuje vnikání nečistot do komína.
