Keramické stropní konstrukce
Nedílnou součástí komplexního cihelného systému pro hrubou stavbu od společnosti HELUZ cihlářský průmysl v.o.s. jsou také prvky pro stropní konstrukce. V nabídce jsou stropní nosníky a vložky pro klasický keramický strop a dále keramické stropní panely.
Keramické stropy Heluz Miako
Stropní konstrukci Heluz miako

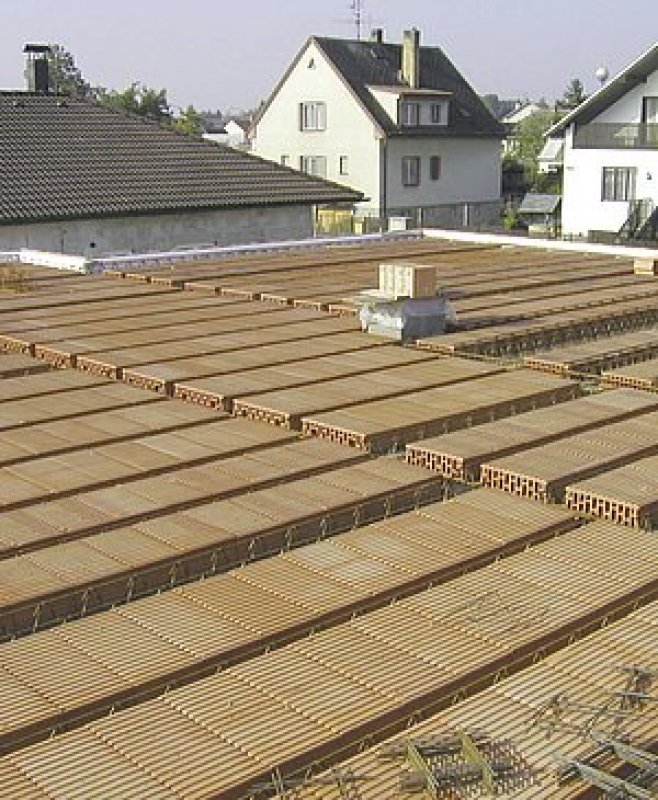

Stropní nosníky se ukládají na nosné zdivo v osové vzdálenosti 625 nebo 500 mm. Minimální délka uložení nosníku na zdivu je 125 mm. Na podepřené stropní nosníky se kladou na sucho keramické stropní vložky. Ty se vyrábí pro obě varianty osové vzdálenosti nosníků v jednotné délce 250 mm s výškou 150, 190 a 230 mm. Vložky s doplňkovou výškou 80 mm se používají tam, kde je potřeba zvýšit únosnost stropní konstrukce např. v místech prostupů, výměn a skrytých průvlaků. Pruty přídavné výztuže se pak vkládají do vyšší nadbetonované vrstvy nad vložkami.

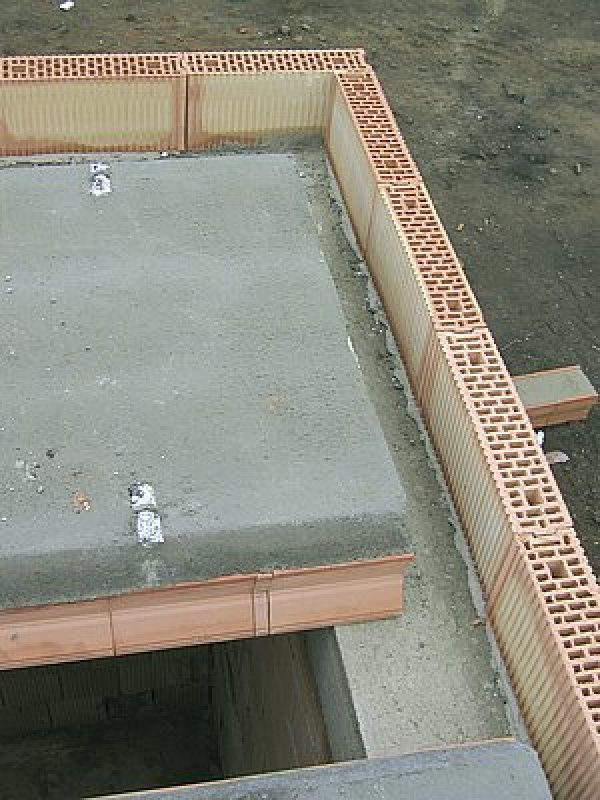

Pro vnější obezdívání stropní konstrukce se používají keramické věncovky HELUZ Supertherm, které vytváří cihelný obvodový plášť železobetonových věnců a spolu s vloženým izolantem – polystyrénem o tl. min. 100 mm zajišťují požadovanou tepelnou izolaci věnce v celé tloušťce stropu. Výška vyráběných věncovek je 185, 225 a 265 mm. K dobetonování stropu se používá beton třídy C 16/20 dostatečně měkké konzistence. Nosná žebra spolu s deskou nad vložkami MIAKO i železobetonový věnec se betonují současně. Z důvodů lepšího rozložení zatížení a omezení vzniku prasklin v betonu se doporučuje vložit do spolupůsobící nadbetonované desky svařovanou síť. Podpěry nosníků se odstraňují až po dosažení normou stanovené pevnosti betonu.
Stropní konstrukce HELUZ miako
Keramické stropní panely Heluz

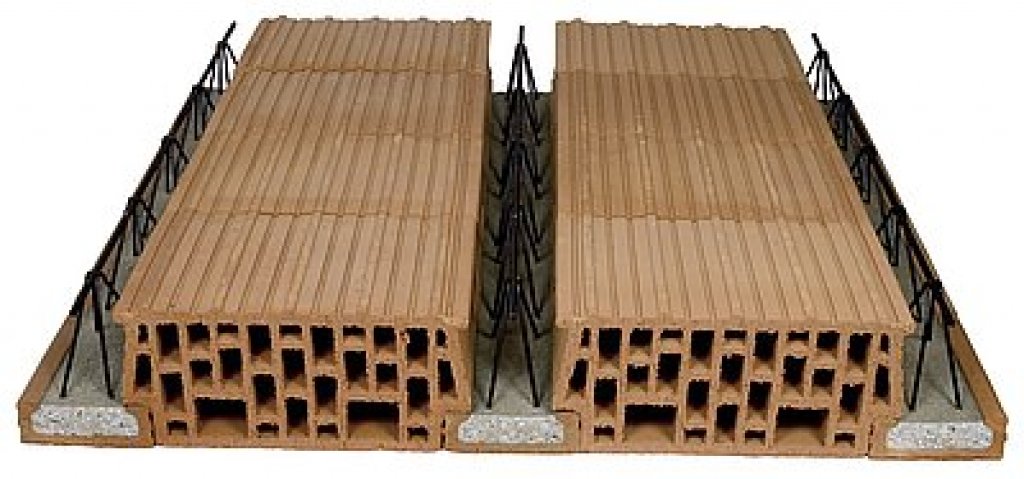

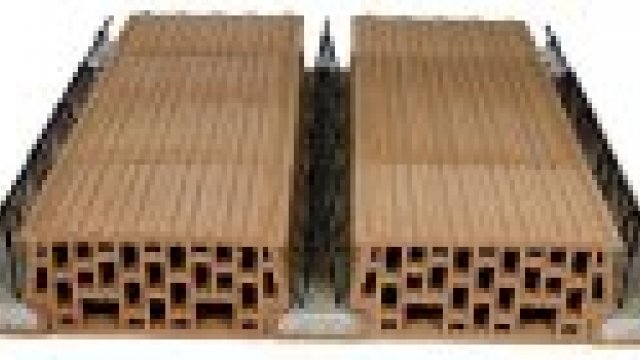

Základní stropní panely mají šířku 1200 mm a délku od 1,5 do 7,25 m v modulu po 250 mm. Doplňkové panely se vyrábějí v šířkách 1000, 900, 700 a 600 mm. V nabídce nechybí ani atypické panely (např. úkosy), panely s prostupy (např. průlezy, komínové výměny do 600 mm) a panely s vyčnívající výztuží. Poslední novinkou ve výrobě jsou balkónové panely a panely se zvýšenou únosností.
Výška stropních panelů je 230 mm. Stejná je i výška nejčastěji používaného stropu HELUZ MIAKO, ve kterém je možné provádět širší prostupy. V jedné stropní konstrukci mohou být použity současně panely i stropní nosníky a keramické vložky.

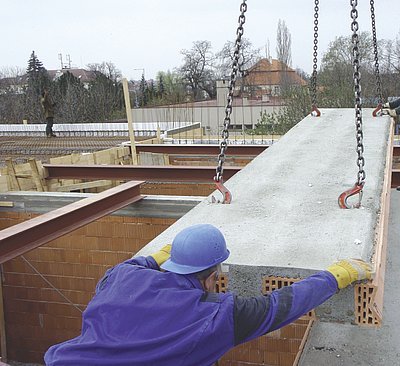

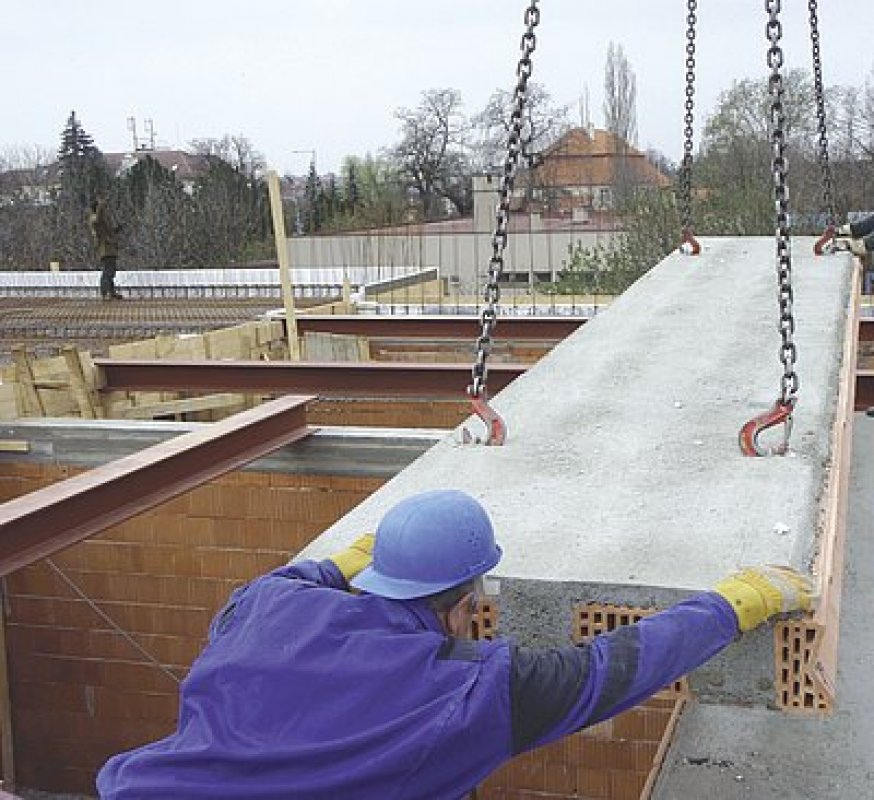

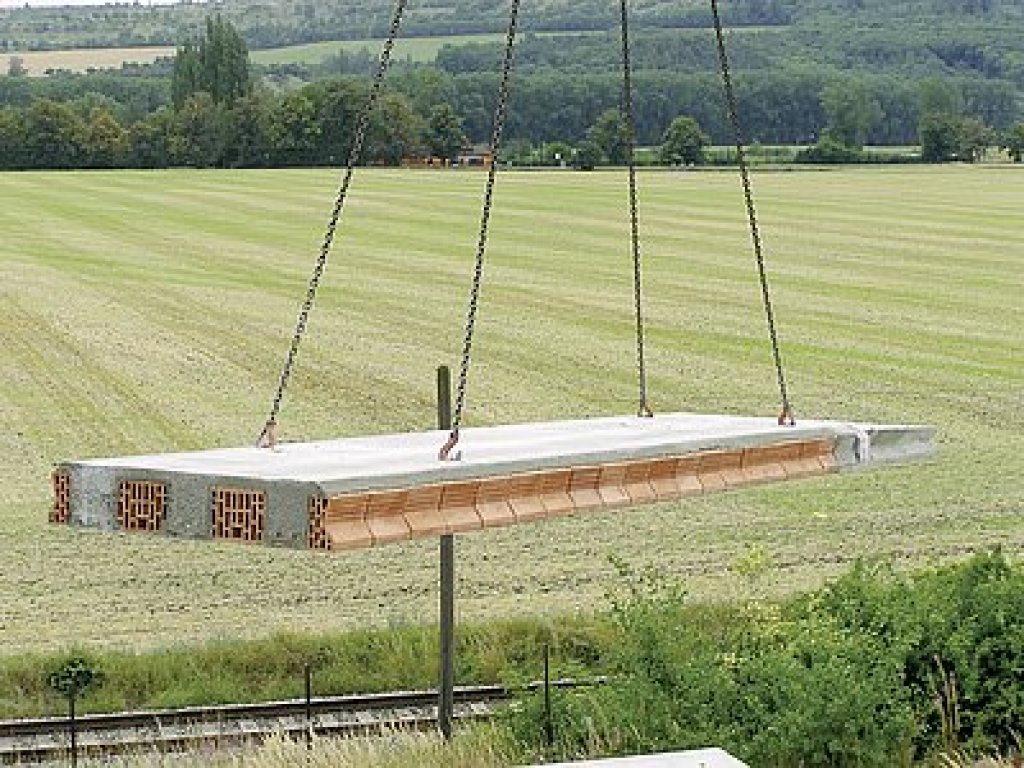

Keramické stropní panely se ukládají na cementovou maltou vyrovnané obvodové a nosné zdivo nebo na železobetonový věnec. Staticky předepsaná délka uložení na zdivu je 115 mm, uložení v příčném směru je libovolné. Manipulace s panely se provádí zdvihacím zařízením, k uchycení slouží závěsná oka v panelu.

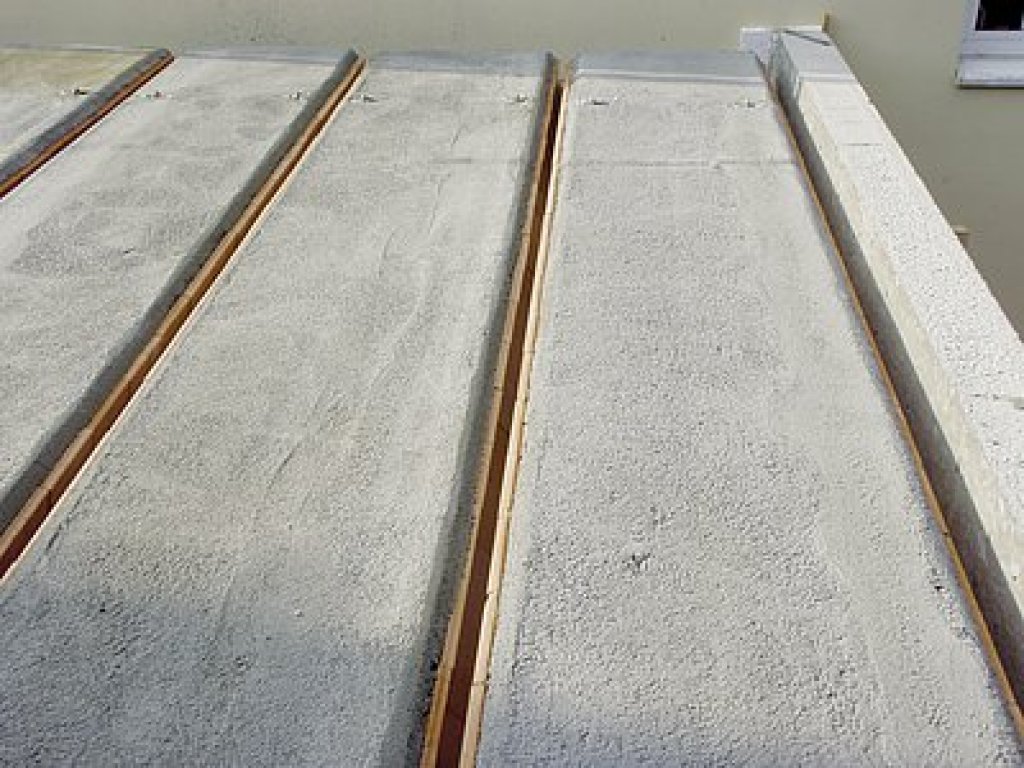

Keramické panely HELUZ již není nutné nadbetonovávat. Z výroby jsou opatřeny vrstvou betonu o tl. 4 cm a na stavbě se betonem zalijí pouze styčné plochy mezi panely, případně ztužující věnec. Styčné plochy mezi panely mají speciální tvar zámku, díky němuž se snižuje riziko vzniku dilatačních spár. Před betonáží se musí plocha zámků, zejména keramická část, řádně navlhčit kvůli dobré přilnavosti betonu a co nejmenšímu odsávání záměsové vody z betonové směsi.

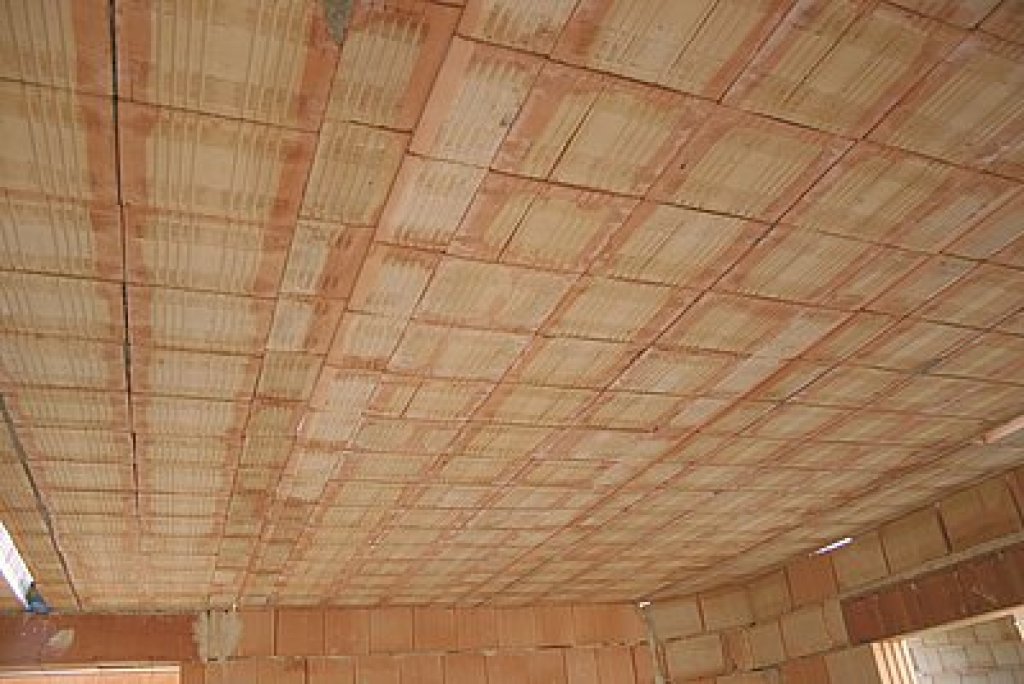

Velkou výhodou keramických panelů HELUZ je snadná a rychlá pokládka a strop s okamžitou únosností, což zkracuje dobu výstavby objektu. Panely jsou většinou vyráběny na zakázku na konkrétní stavbu. Ukládají se na zdivo přímo z dopravních prostředků, čímž jsou odstraněny problémy se skladováním. Jejich použití je vhodné zejména při výstavbě bytových domů, kdy je k dispozici staveništní jeřáb. Stropní konstrukce z panelů HELUZ má stejně jako stropy HELUZ MIAKO celokeramický podhled se všemi jeho výše popsanými výhodami, dobré akustické vlastnosti a vysokou požární odolnost.
