Lehké univerzální bednění PERI DUO. Systém pro stěny, stropy, sloupy a základy

Systém DUO od PERI je univerzální bednění pro svislé i vodorovné konstrukce (odtud DUO) vyznačující se nízkou hmotností a velmi snadnou manipulací. Téměř celá montáž probíhá bez použití nářadí. To spolu s jednoduše pochopitelným pracovní postupem činí z PERI DUO ideální řešení jak pro firmy, tak svépomocné stavebníky a méně zkušené uživatele.

Základním materiálem pro PERI DUO není ocel či dřevo, nýbrž tzv. technické polymery s vyztužovacími vlákny. Bednění zhotovené z tohoto kompozitního materiálu je i přes svou nízkou hmotnost velmi robustní a odolné. Technické polymery se nesmršťují, nebobtnají a nerezivějí. Díky nesavému povrchu jsou lehce čistitelné a dovolují snadnou opravu drobných poškození. Samotné díly jsou navíc velmi skladné a přepravitelné v běžných dodávkách či přívěsech pro osobní automobily.

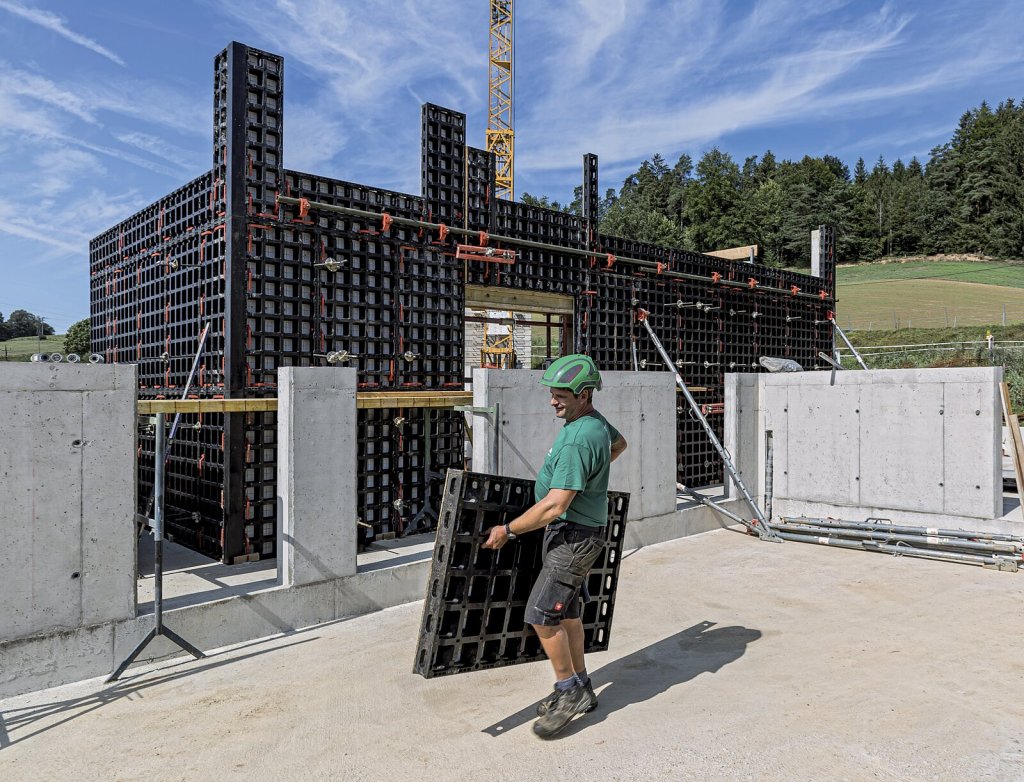

Stavebníky nejvíce oceňovanými vlastnostmi panelů DUO jsou nízká hmotnost a jednoduchost montáže. Jednotlivé díly váží méně než 25 kg, což umožňuje snadnou manipulaci bez použití jeřábů či jiné mechanizace. Panely se snadno na stavbě přenáší, a to za pomoci otvorů v rámech (pro montáž klipů DUO), které slouží zároveň jako madla.

Univerzální systém

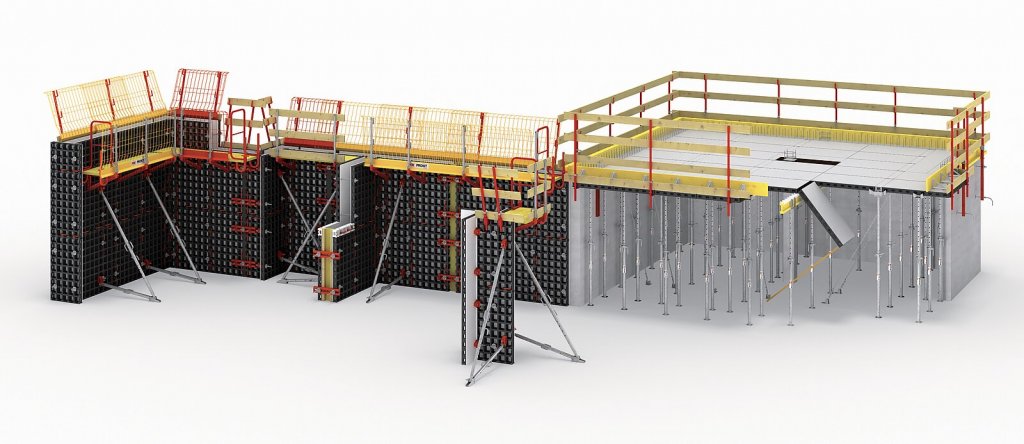

Koncepce systému DUO je založena na maximu univerzálních dílů, které se používají při bednění jak stěn, tak i sloupů a stropů. Pro představu „svislé“ bednění pro 200 m2 stěn a čtyři 2,7 m vysoké sloupy může být rozšířeno i pro stropy (včetně spínání, stabilizátorů, stropních stojek, konzol a ochrany proti pádu z výšky) při navýšení investičních nákladů o pouhých 20 %. Ve vzniklém balíčku bude cca 2/3 dílů tzv. základních a zbylou 1/3 tvoří souhrnně systémové díly DUO výhradně pro stěny + pro sloupy + pro stropy. Dále existuje jeden spoj pro všechny panely (klip DUO), prvky pro vnější a vnitřní rohy jsou stejné, úchyt pro stabilizátor je zároveň úchytem pro sloupek zábradlí a slouží k připevnění vyztužení stropního bednění.

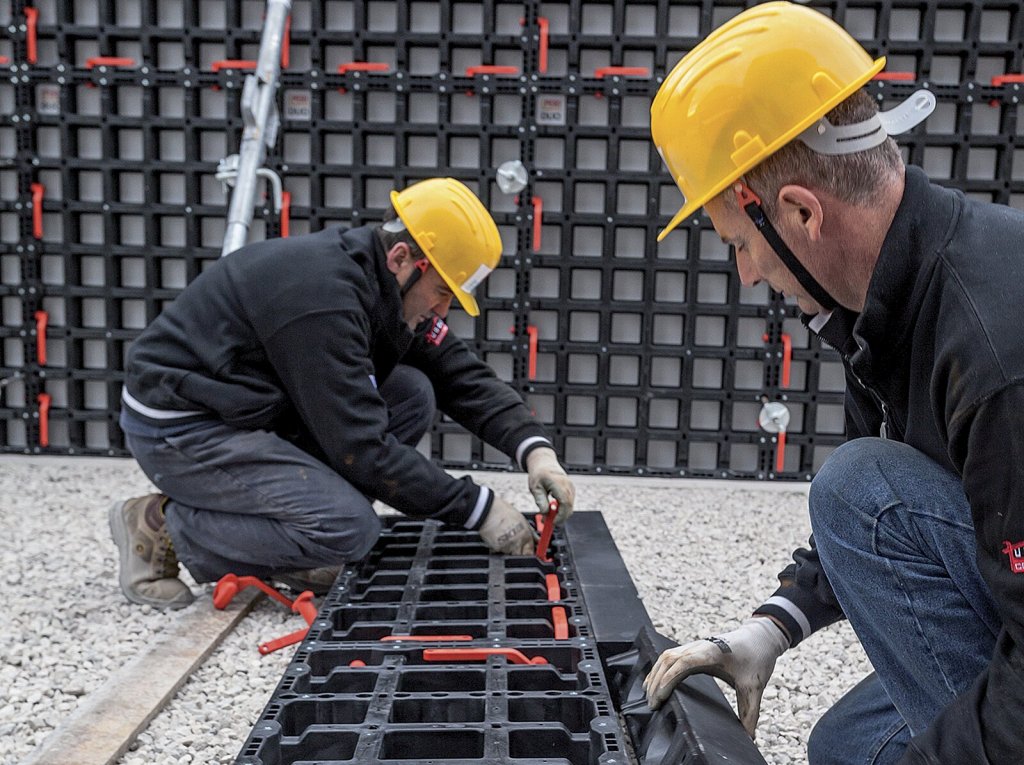

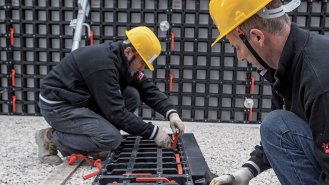

Základní prvek systému DUO tvoří panely vyráběné ve výškách 135 cm a 60 cm. Díky šesti různým šířkám od 15 cm do 90 cm umožňují realizovat rozměry v násobcích 10 cm, přičemž pro dorovnání od 5 cm do 10 cm se používají vložky, které jsou k dispozici v modulu po 1 cm. Dalšími možnostmi je mezi panely umístit na míru zhotovený dřevěný hranol (dorovnání až 5 cm) či využít doplňkový dorovnávací profil s na míru uříznutou překližkou (dorovnání až 25 cm). Dodejme, že nastavování sestav je zpravidla prováděno u položených panelů, kdy plášť bednění směřuje k zemi. Další flexibility lze dosáhnout otočením panelů o 90 stupňů.

Při použití jako stěnové bednění je DUO optimalizováno pro stěny tlusté od 15 cm do 40 cm, přičemž tloušťku lze přizpůsobit v krocích po 1 cm. Pro navázání (zalomení) stěn slouží tzv. roh DUO. Ten je, vzhledem ke svým rozměrům 10 cm × 10 cm, velmi kompaktní a používá se jak pro pravoúhlé vnější a vnitřní rohy, tak pro všechna potřebná odsazení stěn i například při bednění stropů pro systémové zhotovení průvlaků. Adaptér LIWA DUO umožňuje spolu s kloubovým rohem LIWA bednění stěn s úhly od 75° do 165°.

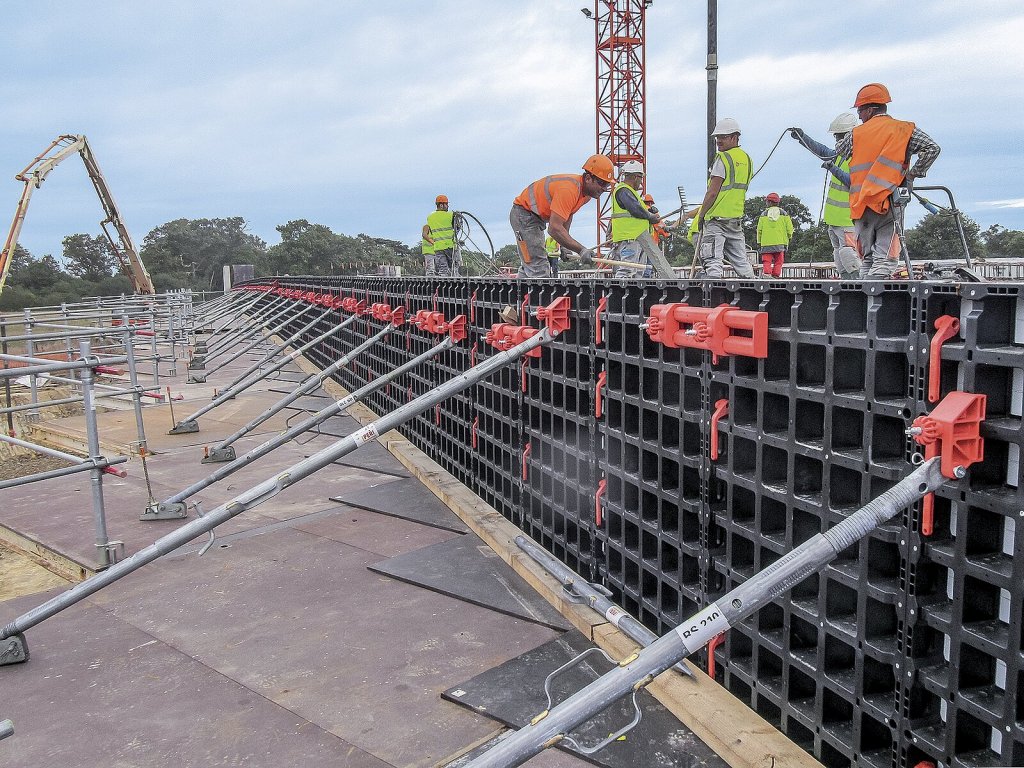

V závislosti na výšce stěny je potřeba přistoupit též k montáži stabilizátorů a výložníků, které se postarají nejenom o přesné vyrovnání bednění, ale zajistí též potřebnou stabilitu a ochranu před poryvy větru.

Sloupy a stropy

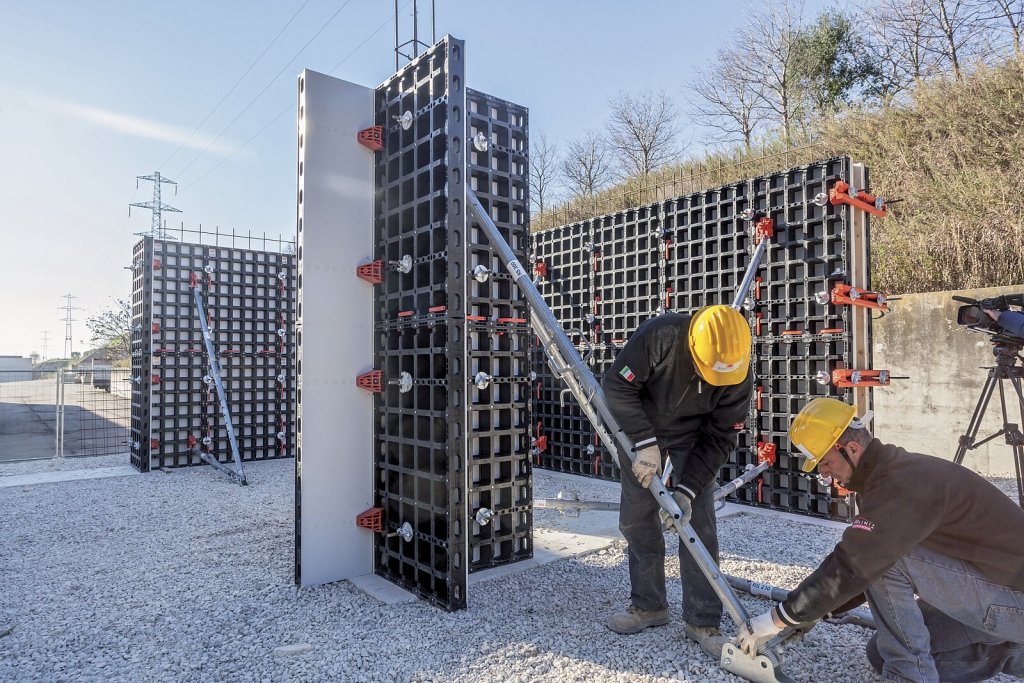

S panely DUO mohou být vytvářeny obdélníkové a čtvercové sloupy v modulu po 5 cm s půdorysnými rozměry od 15 cm × 15 cm do 55 cm × 55 cm. Pro bednění sloupů se montují panely DMP s rohovými spojkami. Montáž pracovního a betonářského lešení pro sloupy je prováděna stejným způsobem jako u stěnového bednění – lze využít konzoly a sloupky, tak i podlahové fošny a prkna zábradlí.

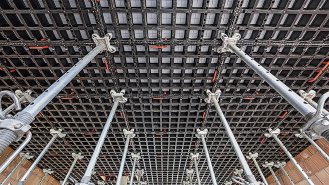

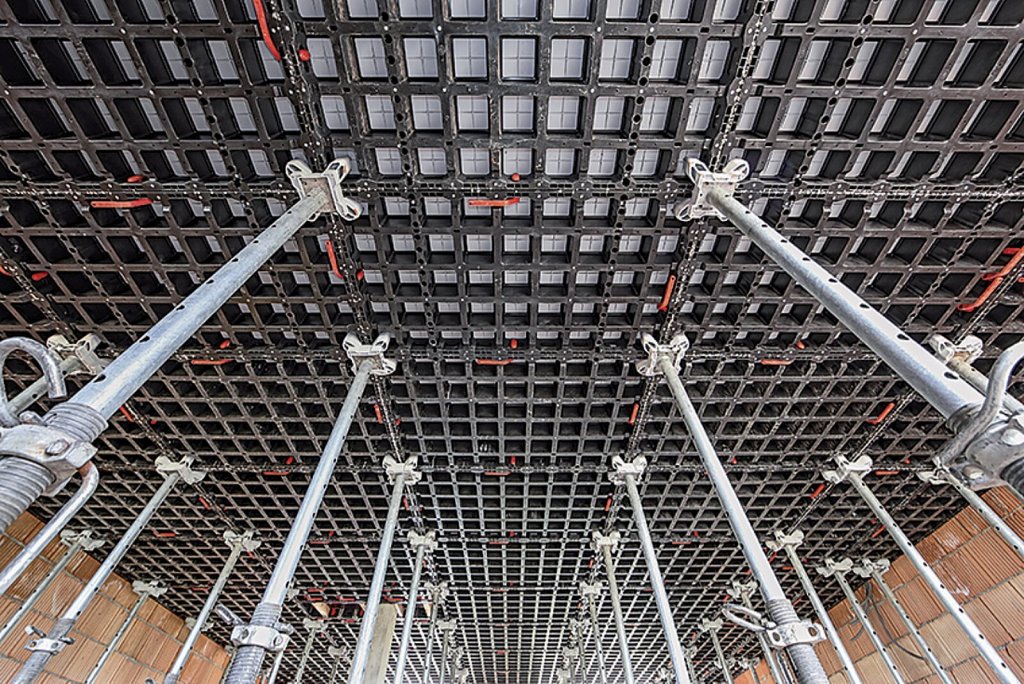

Panelové bednění DUO je vhodné též pro realizaci stropů do tloušťky desky 30 cm. Bednění se staví zdola, což výrazně minimalizuje pracovní náročnost, zajišťuje velkou bezpečnost a efektivitu práce. Díky standardní podpěrné hlavě DUO lze použít všechny ocelové stropní stojky PERI s koncovou deskou 120 mm × 120 mm a tloušťkou 5 mm až 8 mm. K dispozici je i nosníkový hřeben kompatibilní s dřevěnými nosníky (i jinými s možností přibití) s šířkou pásnice 80 mm. Počet potřebných stojek se s nosníkem zredukuje až o 50 %.

Rychlá práce díky jednoduchým pravidlům a digitálním nástrojům

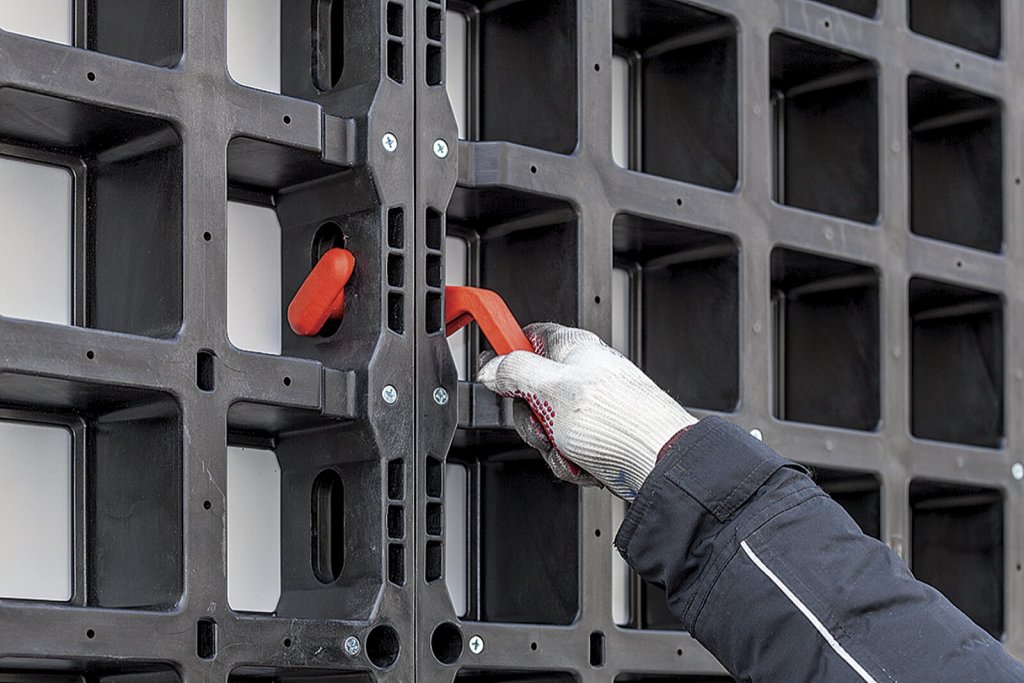

Malý počet různých typů systémových dílů umožňuje snadnou a rychlou montáž bednění s jednoduchými pravidly. Stejné montážní postupy se opakují u všech typů konstrukcí, což činí práci intuitivní, rychlou a snadno zapamatovatelnou. Většina spojů je přitom realizována pouze jedním prvkem – klipem DUO a ke zbytku je vyžadováno pouze několik kusů nářadí.

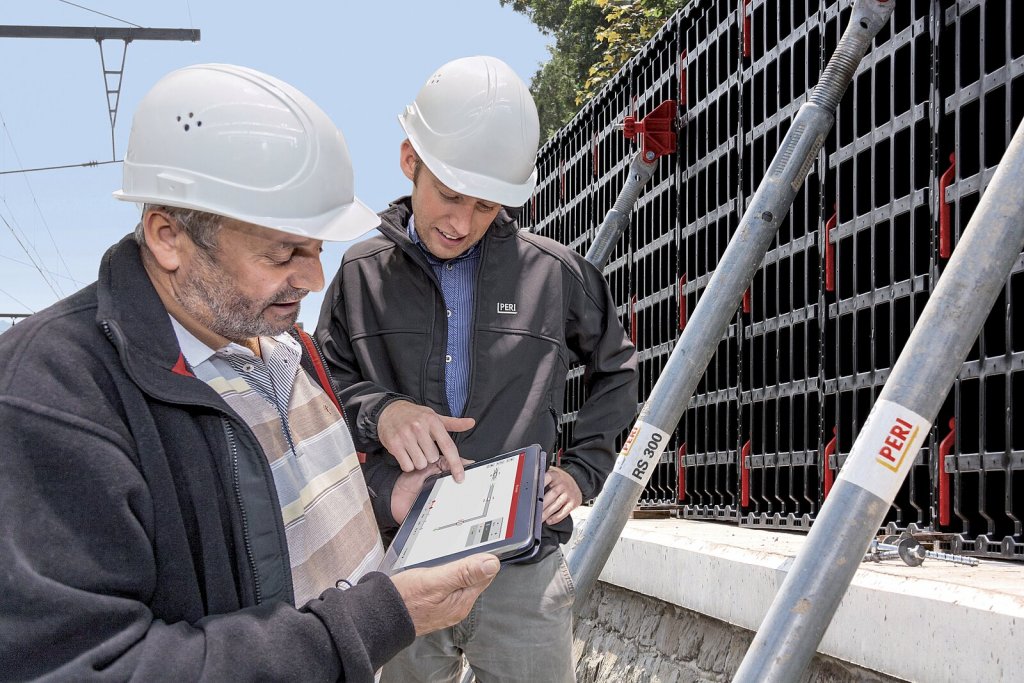

V souvislosti s montáží se stojí za to zastavit též u webové aplikace DUO Planner (duoplanner.peri.app) umožňující navrhování jednoduchých půdorysů, pro které je „vypočítáván“ kompletní soupis potřebných prvků. Aplikaci jsme si v redakci vyzkoušeli. Oceňujeme nejenom bezplatnou a rychlou registraci, ale též možnost vytvořit si vlastní inventář a při návrhu nechat upřednostnit ten.

Bednění PERI DUO se snadno čistí, kdy po odbednění stačí jednotlivé panely omýt vodou pomocí vysokotlakého čističe. Všechny konstrukční díly lze používat samozřejmě opakovaně a výhodou oproti konkurenčním systémům je v tomto ohledu i skutečnost, že bednicí panel se skládá z dvou dílů – nosné konstrukce a desky. Pokud je poškození povrchu desky větší a nedá se opravit za pomoci opravné sady tavnou pistolí, jsou pro všechny velikosti panelů k dispozici rychle vyměnitelné nové desky.

Více informací o univerzálním bednění DUO a kontakty naleznete na www.peri.cz.
