Nová lávka spojuje Šenov a Vratimov

Výstavba nových stezek pro chodce a cyklisty vyžaduje i překlenutí jiných stavebních a přírodních útvarů, než jsou rovné plochy v parcích nebo chodníků. Tak tomu bylo v případě propojení obcí Šenov a Vratimov. Nová lávka překlenula čtyřproudovou silnici Ostrava – Havířov a řeku Lučinu. Jen tak byl umožněn bezpečný přechod frekventované silnice a překonání vodního toku, s návazností na stávající cyklostezky.

Popis lávky

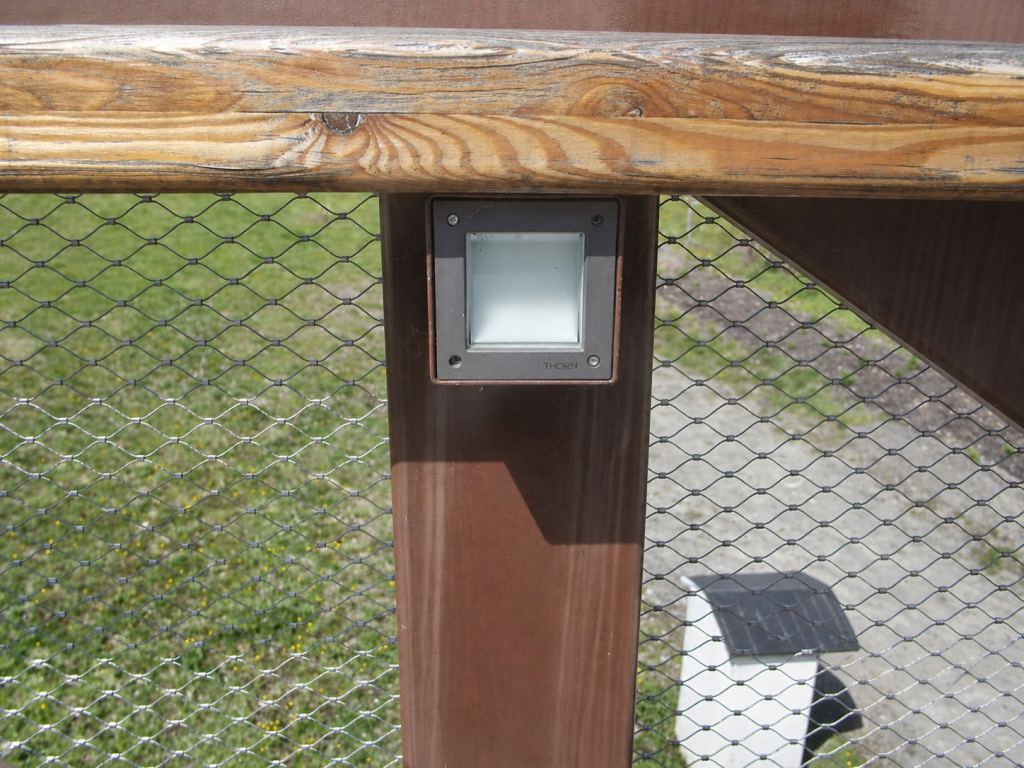

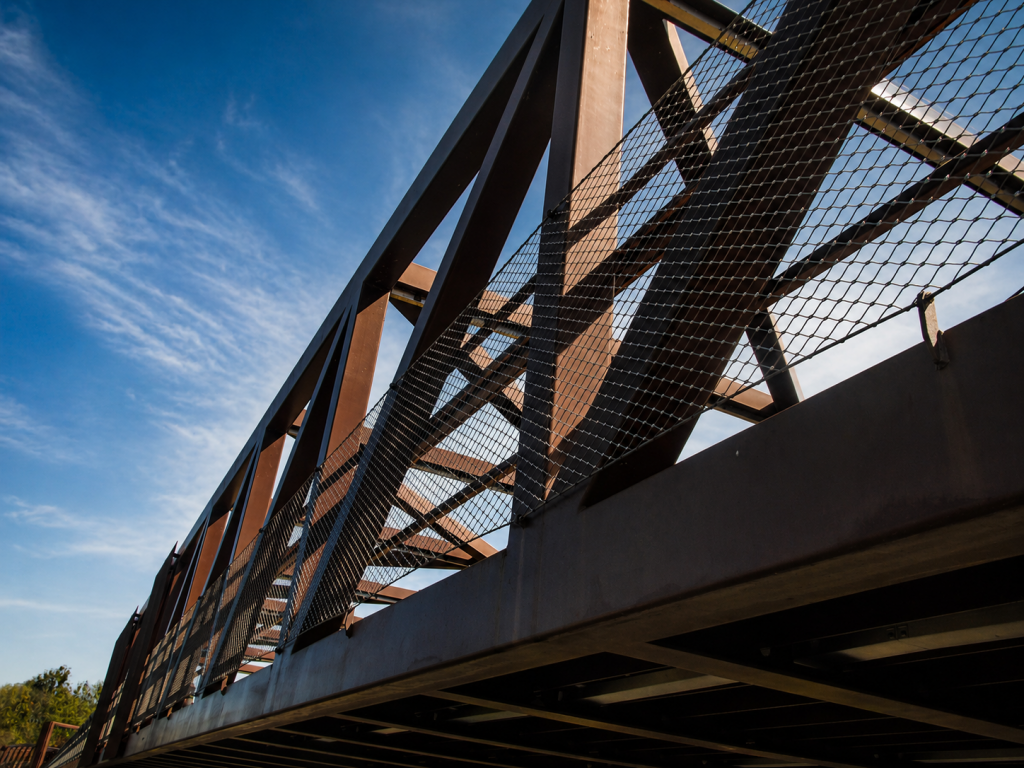

Je celkové délky 146,62 m, tvořená třemi architektonicky rozdílnými návrhy lávek, se společnými konstrukčními prvky spodní mostovky. Liší se výškou konstrukcí parapetních příhradových nosníků. Mostovka je tvořena přímo pochozím plechem tloušťky 10 mm. Profily z hranatých trubek jsou hlavními nosnými profily. Zábradlí je ze čtvercových trubek ve třech úrovních, v nejvyšší úrovni doplněné dřevěným madlem s osvětlením.

První část lávky přetínající silnici, o délce 46,2 m, rozpětí 45,8 m a výškou nad silnicí 5 až 5,5 m, s prostorovou obloukovou příhradovou konstrukcí, je v několika polích opláštěná plechy Corten.

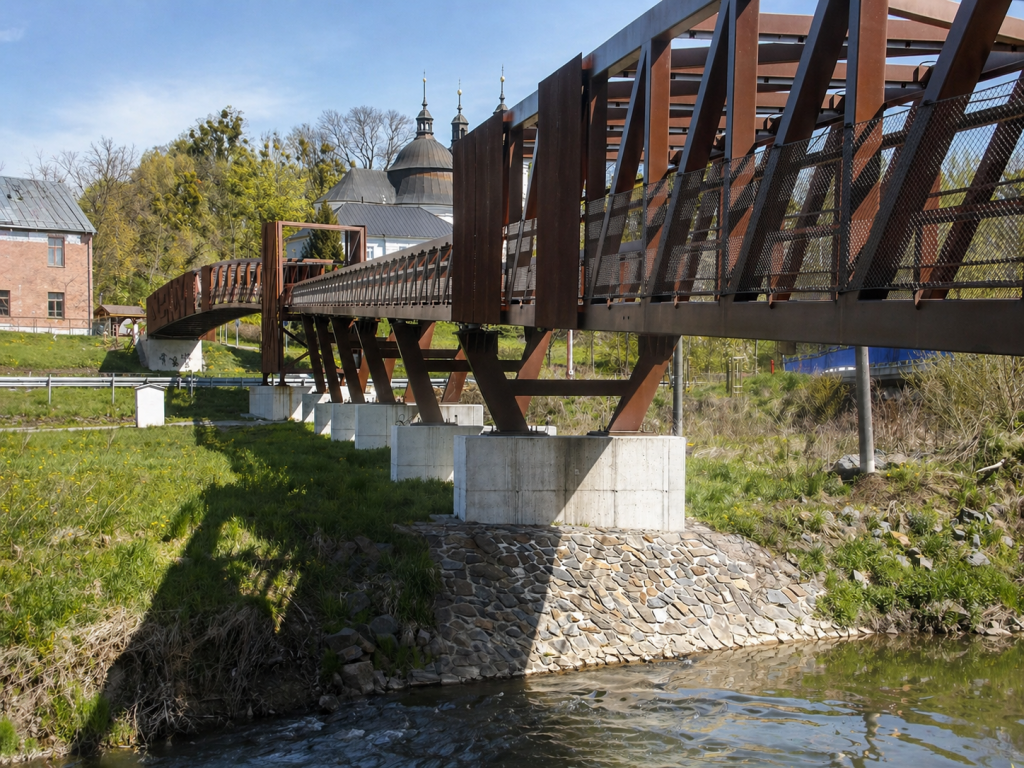

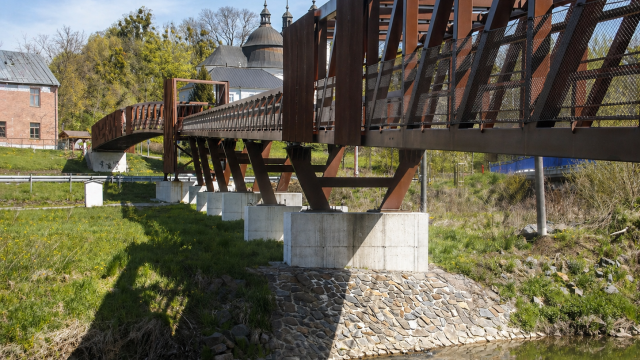

Druhá část lávky nad záplavovým územím je tvořena prostorovou příhradovou konstrukcí, na ocelových pilířích. Výška nad terénem je 3,5 až 5,5 m. Část má půdorysně zalomenou, část přímou.

Vodní tok překonává třetí část lávky o délce 26,75 m, rozpětí 26,35 m a výšce nad terénem 2,2 až 6,5 m. Na jedné straně je uložena na železobetonové opěře, na druhé na ocelovém pilíři. Též je tvořena prostorovou příhradovou konstrukcí.

Výrobcem lávky je závod Excon v Teplicích, kde sjednotili technologii výroby všech typů z JA profilů. Antikorozní ochranu ocelové konstrukce zajistili nátěrem ve vrchním odstínu RAL 8011 – hnědá. Takže vhodně doplňuje cortenové opláštění lávek.

Historický kontext

Přidám navíc srovnání současnosti s historií, v našem případě s jedním z mála větrných mlýnků s turbínou, který stojí v těsné blízkosti citované lávky a je součástí venkovní expozice Šenovského muzea.

Zchátralá dřevěná konstrukce z roku 1922 byla vyměněna, stejně tak větrná turbína s 12 lopatkami, průměru dvou metrů. Výška stavby je 5,8 m, půdorys 3,75 x 2,8 m. V interiéru je původní mlecí zařízení s hranolovým vysévačem a výklenkem pro elektromotor. Obilí mlel až do 70. let minulého století.

Dne 9. května je v regionu Den otevřených mlýnků.

Zamyšlení nad materiály

Ještě si dovolím k historickému a zároveň soudobému přírodnímu stavebnímu materiálu dřevu doplnit kámen – do základů, na zdi…, a zamyslete se nad následující citací Paměti kamene:

„Vzpomínám, jak jsi mne dobýval, jak jsi mne hladil, jak jsem tě přikryl.“
