Podokenní profil TORAL – dokonalé řešení pro montáž oken

Osazení rámu okna na PVC podkladní profil, jeho napojení na vnější a vnitřní parapet bylo z hlediska prostupu tepla často opomíjeným, ale zároveň velmi kritickým místem okenní konstrukce. Od dob dvoukomorových profilů se jeho konstrukce prakticky nezměnila.

Také napojení rámu okna na ETICS bylo řešeno pouze po stranách a na horní straně rámu, jeho spodní část a především oblast pod parapetním plechem zůstala naprosto nechráněná.

Slabé místo okenní konstrukce

Zatímco rámové a křídlové profily ve snaze o co nejlepší tepelněizolační vlastnosti zvětšily svoji stavební hloubku z dřívějších 50–60 mm na dnešní cca 75–90 mm a připravuje se jejich další zdokonalování, podkladní profil zůstává tak trochu stranou zájmu. Za jeho jedinou funkci se považuje přenesení hmotnosti okna na stavební konstrukci, popř. vytvoření prostoru pro ukotvení parapetního plechu a desky.

Již při pohledu na řez profilu je jasné, že právě zde je slabé místo okenní konstrukce. Na jedné straně vytváříte téměř 90 mm hluboké rámy s minimalizovaným prostupem tepla, zároveň je osadíte na plastový profil o hloubce 30–40 mm. A do této již tak tenké konstrukce z vnější stany našroubujete parapetní vruty, čímž posunete tepelný most ještě hlouběji do středu konstrukce.

Dalším problémem je osazení rámu s tímto podkladním profilem do stavebního otvoru. Rám se vypodloží nosnými podložkami (2 ks jednokřídlo, 3 ks dvojkřídlo, 5 ks portal), vytvoří se mezera cca 10–30 mm (dle materiálu rámu), která se následně vyplní montážní pěnou.

Tyto podložky musí zůstat na svém místě po celou dobu životnosti okna. Mají být navrženy tak, aby přenášely do stavební konstrukce vlastní hmotnost okna a další síly na něj působící.

V praxi se obvykle používá sloupeček plastových zasklívacích podložek, které drží pohromadě snad jen silou vůle.

Výhody podokenního profilu:

  • přímo navazuje na izolační vrstvu obvodového pláště, tvoří spojnici mezi zdivem a rámem, a tak vytváří bariéru proti prostupu tepla směrem dovnitř a především ven,
  • napojuje rám okna na systém ETICS, zabraňuje zbytečným tepelným ztrátám,
  • odstraněním tepelných mostů ve spodní části rámu okna potlačuje možnost vzniku oblastí s nízkou povrchovou teplotou, kde dochází ke kondenzaci vzdušné vlhkosti,
  • potlačením možnosti vzniku této kondenzace chrání vnitřní parapet a ostění před poškozením vlhkostí,
  • působí také jako zvukový izolant, účinně tlumí zvuk deště na vnějším parapetním plechu,
  • vytváří nosný profil rámu okna, který je stabilní, pružný, ale bez trvalých rozměrových změn,
  • roznáší hmotnost otvorové výplně do celé plochy parapetního zdiva, zabraňuje prohýbání rámu, nosnost 110 kg/m – vyhovuje s rezervou všem běžným typům oken a balkonových dveří,
  • řeší tepelné zaizolování vnějšího parapetního plechu, prostoru pod rámem, vnitřní parapetní desky.

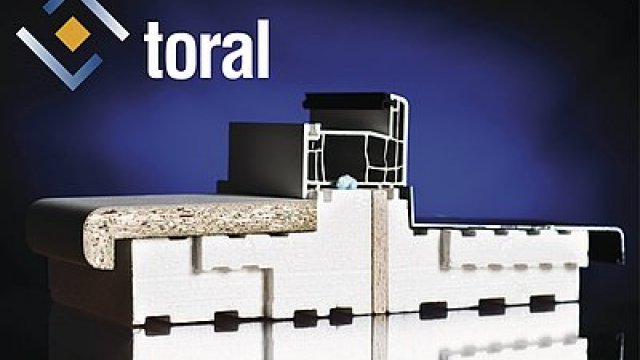

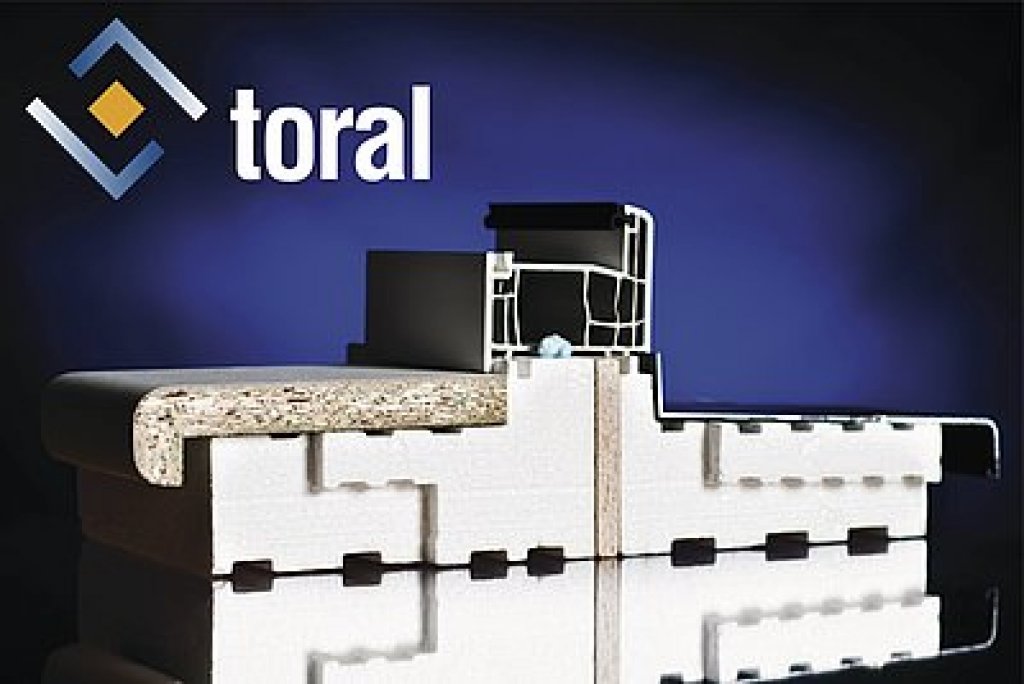

Nové řešení – podokenní profil TORAL

Již v minulosti se hledala řešení těchto problémů. Prostor pod parapetním plechem byl se střídavým úspěchem vyplňován montážní pěnou, v lepším případě zateplován různými pěnovými klíny.

Veškerá tato řešení, byť dobře míněná, byla pouze polovičatá, s více než problematickým výsledkem. Nikdy nebylo zaručené dokonalé propojení tohoto izolantu se systémem ETICS. Všechny tyto zmíněné okolnosti nás vedly k hledání systémového řešení.

Ideálním řešením je podokenní profil TORAL, součást kompaktního montážního systému profesionálů TORAL. Jedná se o ryze český výrobek určený pro eliminaci tepelných mostů v oblasti parapetu. Je vhodný pro všechny objekty, kde je důležitá energetická náročnost stavby.

Úspora tepla i financí

Podokenní profil TORAL eliminuje drobné nerovnosti podkladu, zrychluje a zefektivňuje montáž oken a dveří, a to jak v novostavbách, tak při rekonstrukcích starších objektů. Podokenní profil zároveň usnadňuje montáž vnitřních a vnějších parapetů.

Dle autorizované expertní kanceláře má montáž oken s použitím podokenního profilu TORAL z hlediska zateplení desetkrát lepší výsledky než standardní montáž s podpěněním. Konkrétně roční tepelné ztráty v případě běžného panelákového okna (2100 × 1500, vnější vyložení 200 mm) v oblasti parapetu činí:

  • 305,13 MJ/m, tzn. 640,78 MJ/okno, tzn. 358,83 Kč/okno při běžné montáži,
  • 30,96 MJ/m, tzn. 65,01 MJ/okno, tzn. 36,41 Kč/okno při provedení s podokenním profilem TORAL.

Při ceně tepla 560 Kč/GJ tak zákazník ročně ušetří 322 Kč na každém okně

Více informací včetně podrobných technických parametrů a videa s popisem montáže s použitím podokenního profilu TORAL naleznete na stránkách www.podokenni-profil.cz.
