Požární podhledy CETRIS® – ověřená ochrana před účinky ohně

Nejen dřevěné stropní konstrukce je nutno chránit před ohněm. Vysoká teplota negativně působí na kov ve skladbách stropů s nosnou kovovou konstrukcí. Ochranu po předepsanou dobu požární odolnosti dokážou stropním a střešním konstrukcím zajistit požární podhledy opláštěné cementotřískovými deskami CETRIS®.

Požární odolnost podhledů opláštěných deskami CETRIS^® BASIC byla krátce po zavedení evropských zkušebních norem ověřena dle ČSN EN 1364-2 Zkoušení požární odolnosti nenosných prvků – Část 2: Podhledy, ve formě samostatného podhledu. Výsledkem je několik skladeb podhledů s odolností EI 15 – EI 45, s doplňkovou klasifikací DP1/DP2 – v závislosti na provedené pomocné konstrukci pozinkované CD profily/dřevěné latě.

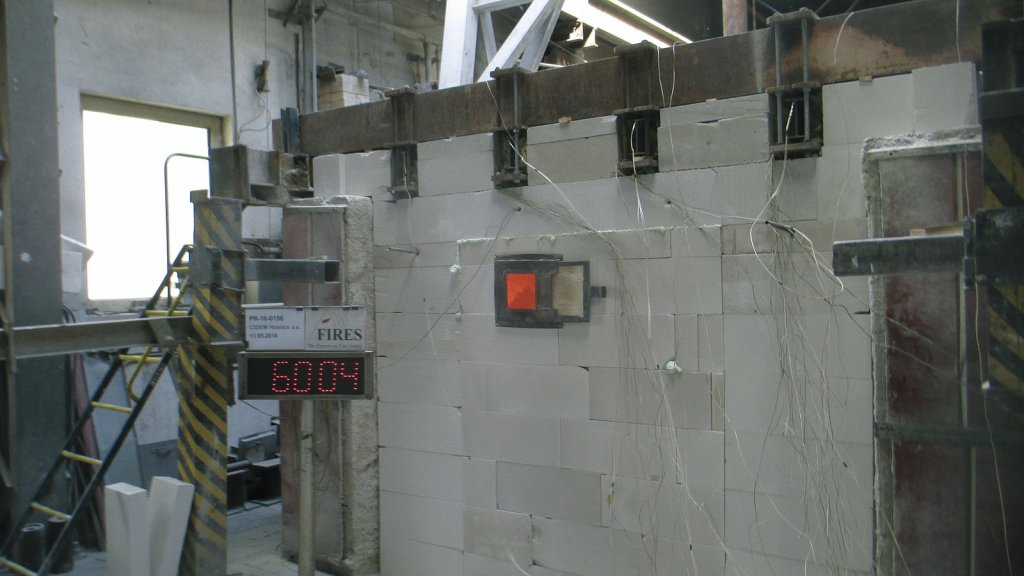

V letošním roce výrobce cementotřískových desek CETRIS^® provedl ve zkušebně požární odolnosti FIRES Batizovce spol. s r. o. dvě úspěšné zkoušky vodorovných membrán – podhledů. Tentokrát byla použita zkušební norma ČSN EN 13381-1 Zkušební metody pro stanovení příspěvku k požární odolnosti konstrukčních prvků – Část 1: Vodorovné ochranné membrány.

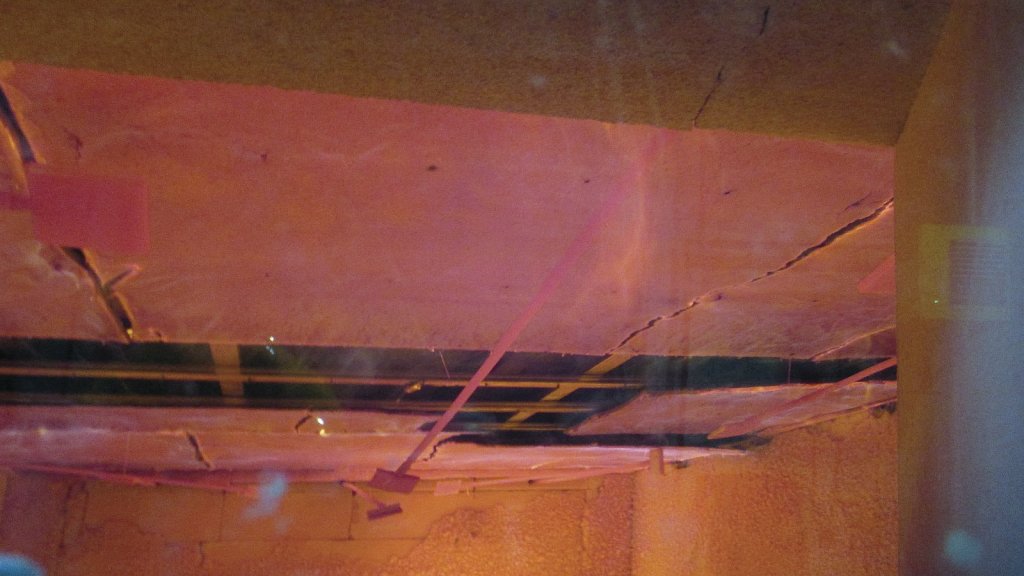

Účinkům normového požáru je v tomto případě vystaven podhled včetně stropní konstrukce. Použita byla normová skladba stropní konstrukce – ocelové nosníky zakryté vyztuženými deskami z lehčeného betonu. V rámci rozšířené klasifikace, na základě výpočtů podle Eurokódů, je možné následně výsledky ze zkoušek využít i pod jiné typy stropních konstrukcí:

• ocelové nosníky zakryté vyztuženými deskami z hutného betonu,
• ocelové nosníky zakryté (spřaženými) ocelobetonovými deskami,
• dřevěné nosníky zakryté deskami na bázi dřeva.

Zkouška probíhá podle ČSN EN 1363-1 pod statickým zatížením vyvozeným tak, aby ohybový moment při zkoušce byl roven 60 % maximálního ohybového momentu vypočteného za běžné teploty (podle příslušného Eurokódu).

Při zkoušce je sledováno několik kritérií, mimo jiné:

průhyb uprostřed rozpětí zkušebního vzorku,

teploty zkušebního vzorku:

• v dutině (uprostřed výšky),
• na povrchu ocelových nosníků,
• na ocelových přídavných deskách o rozměru 1 000 × 300 × 10 mm,
• na spodním povrchu stropních desek,
• na horním povrchu stropních desek,
• na neohřívaném povrchu ochranné membrány (podhledu).

Výsledkem zkoušky jsou podklady pro prezentaci kriteria požární odolnosti R – nosnost. Prezentovány jsou časy dosažení limitní teploty v dutině podhledu a časy dosažení limitní teploty na povrchu ocelových nosníků. Z naměřených hodnot lze přímo použít čas dosažení teploty 510 °C na ocelových nosnících doporučeného součinitele A_m/V = (275 ± 25) .m^-1, z čehož lze stanovit kriterium R – nosnosti pro návrhovou teplotu. Rovněž lze použít čas dosažení teploty 300 °C v dutině, což charakterizuje čas vznícení dřevěných nosníků.

Výstupem ze zkoušek tak jsou rozšířené dimenzační tabulky pro vodorovné podhledové konstrukce s různými stropními nebo střešními konstrukcemi. Základní požární odolnosti 15 minut tak bude možné dosáhnout již jednoduchou skladbou podhledu s jednovrstvým opláštěním deskou CETRIS^® BASIC tloušťky 12 mm.

Téma: CETRIS

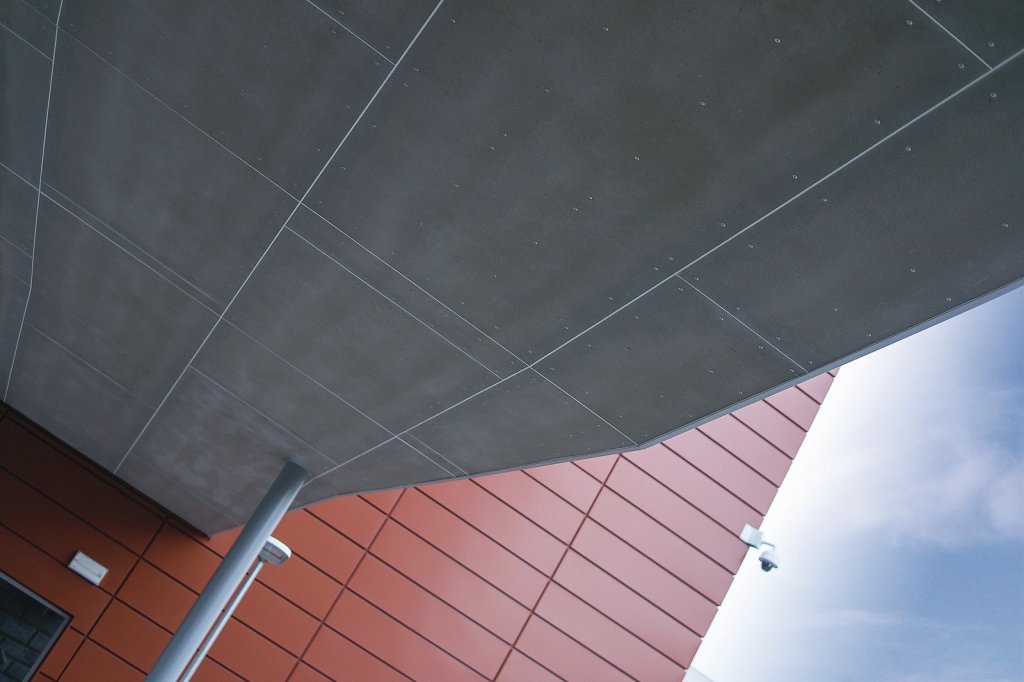

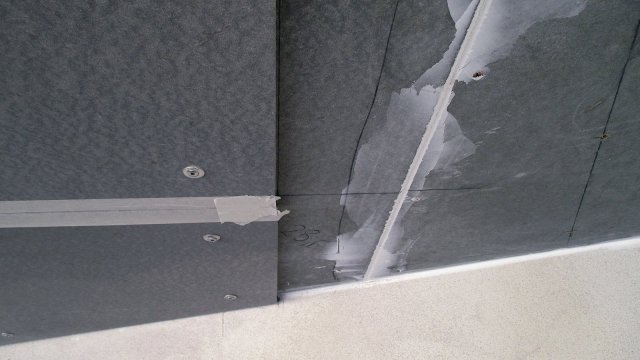

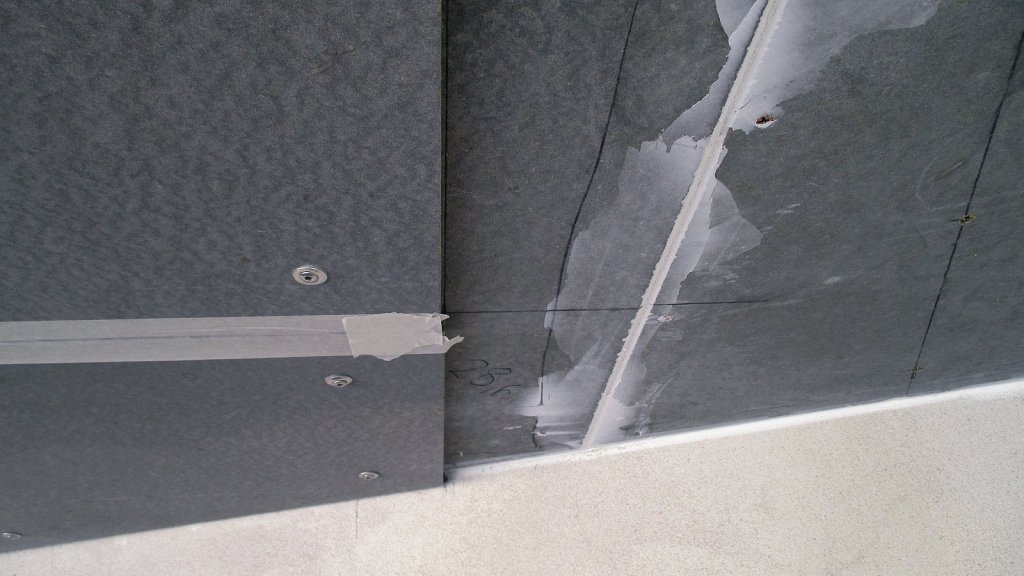

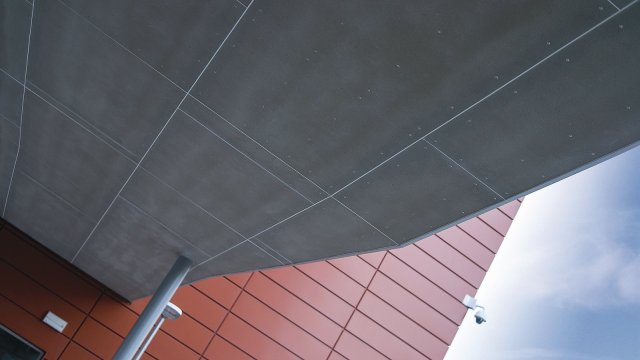

Požární odolnost 45–60 minut dle skladby stropu dosahuje skladba s dvouvrstvým opláštěním deskami CETRIS^® BASIC 12 mm. Pomocná konstrukce z pozinkovaných CD profilů je zavěšena na systému závěsů k stropní železobetonové desce. Vložená minerální vlna nejen řeší tepelnou funkci, ale podílí se také na zvýšení požární odolnosti zavěšeného podhledu. Opláštění je vytvořeno dvěma vrstvami cementotřískových desek CETRIS^® BASIC tloušťky 12 mm. Spáry mezi deskami CETRIS^®, stejně jako styky s ostatními konstrukcemi (stěny, sloup apod.), jsou vyplněny požárním tmelem. Tato skladba byla použita při opláštění podhledů v areálu Nemocnice sv. Anny v Brně. Desky CETRIS^® BASIC byly ponechány bez povrchové úpravy – i takto jsou vhodné do venkovního prostředí, dostatečně odolné vůči povětrnostním vlivům. Výsledný vzhled odpovídá preciznosti při formátování, montáži i tmelení cementotřískových desek CETRIS^® BASIC.
