Odkouření pro kondenzační kotle

Firma REGULUS nabízí široký sortiment odkouření pro většinu kondenzačních kotlů prodávaných na našem trhu. Kondenzační kotle pracují v nízkoteplotním režimu a ke kondenzaci dochází nejen v kotlovém tělese, ale i ve spalinových cestách. Kyselý kondenzát napadá povrch spalinových cest a může je vážně poškodit.

V současné době se jako materiál na odvod spalin používá hliník, nerezová ocel a polypropylén. Nejvhodnějším z těchto materiálů je polypropylén, který je dobře tvarovatelný pro jednotlivé díly odkouření. Odkouření je určeno pro plynové nebo olejové (s max. 0,2 % síry) nízkoteplotní a kondenzační kotle s maximální teplotou spalin v hrdle kotle 120 °C a v podtlakovém nebo přetlakovém provozu.

Popis systému

Systém odkouření je v provedení souosém ø 60/100 nebo ø 80/125, kde se spaliny vedou vnitřní polypropylénovou trubkou ø 60 mm (ø 80 mm) a vzduch pro spalování se nasává plechovou lakovanou trubkou ø 100 mm (ø 125 mm) nebo samostatným sáním vzduchu a výdechem spalin z polypropylénové trubky ø 80 mm.

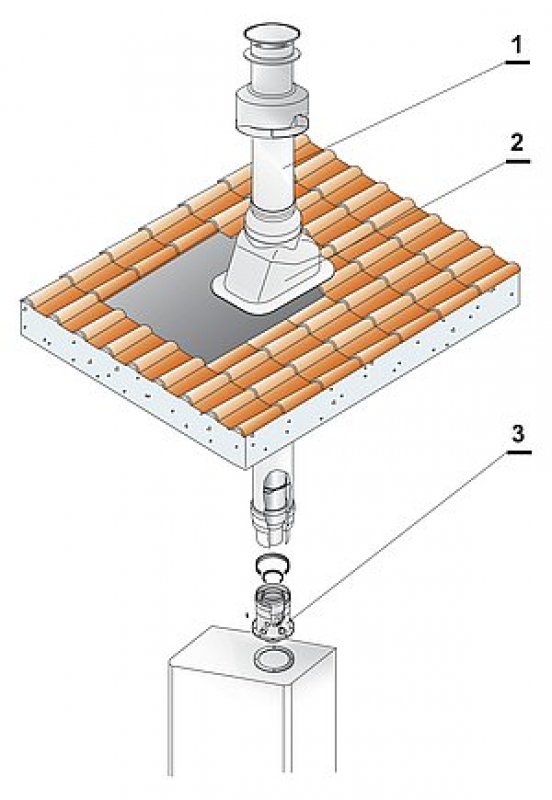

Příklad instalace 60/100 svisle 1. Komínek 60/100 PP 2. Průchodka střechou šikmá 3. Příruba 60/100 s odběry – PP/Al

Sortiment obsahuje připojovací příruby, prodlužovací díly jednoduché a souosé, koncovky s výdechem spalin a sání vzduchu, kolena 45° a 90° jednoduchá a souosá, díly s inspekčními a odběrnými otvory, průchodky stěnou, průchodky střechou, komínky, vystřeďovací díly v komínovém tělese, těsnicí kroužky a spojovací materiál.

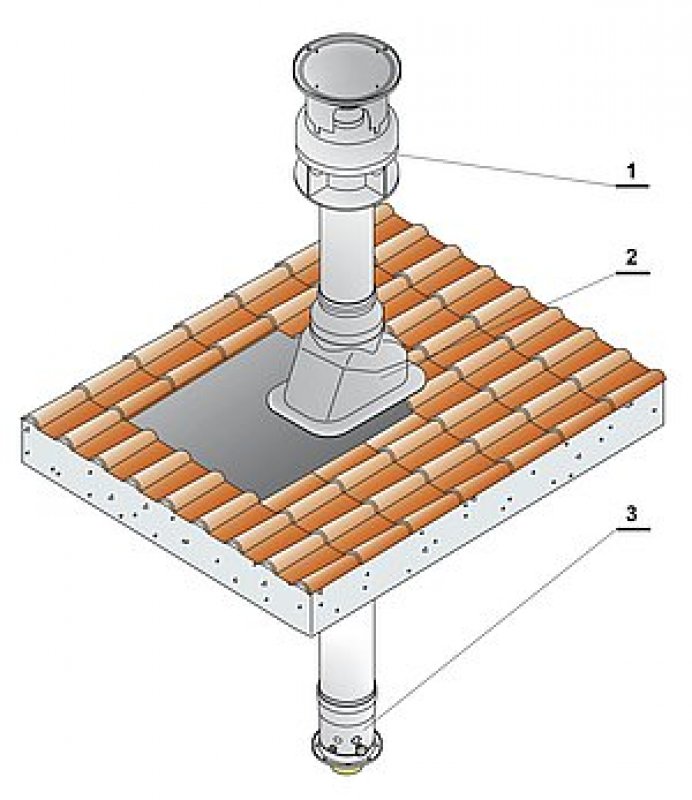

Příklad instalace 80/125 svisle 1. Komínek 80/125 PP 2. Průchodka střechou šikmá 3. Příruba 60/100 na 80/125 s odběry – PP/Al

Jednotlivé díly se spojují násuvně a těsní se speciálními silikonovými kroužky s břity. Kroužky se musí před montáží namazat silikonovou vazelínou, např. LUKOSAN M14.

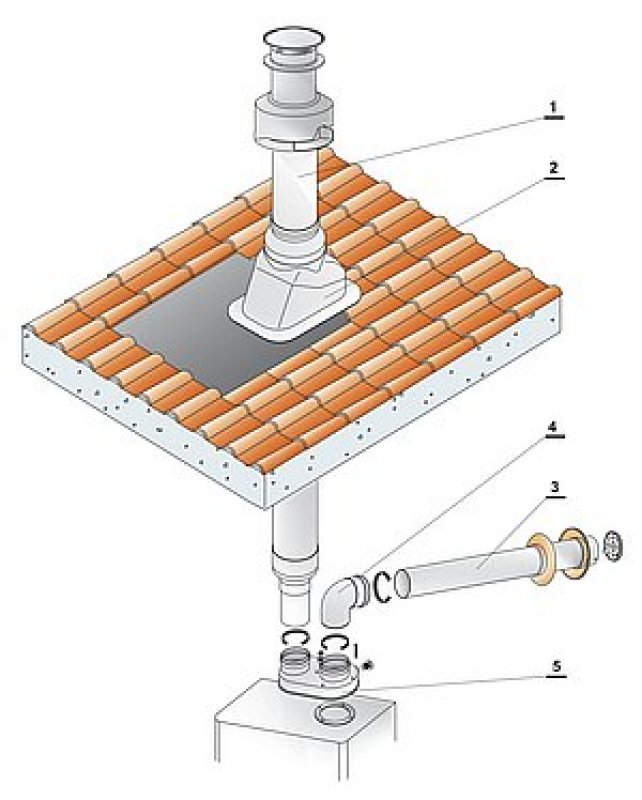

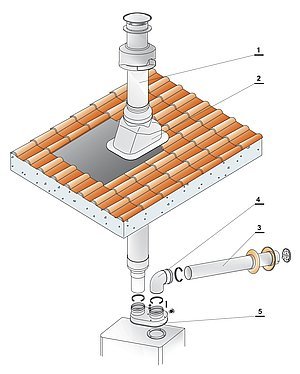

Příklad instalace 2 × 80 sání vodorovně výdech svisle 1. Komínek 80 pro výfuk PP 2. Průchodka střechou šikmá 3. Trubka 80,l = 1000 sací PP 4. Koleno 80, 90€ PP 5. Rozdělovač 80 s odběry – PP

V případě průchodu zdí se používá vnější a vnitřní průchodka. Pro průchod střechou lze použít rovnou nebo šikmou průchodku podle druhu střechy. Šikmá průchodka je určena pro střechy se sklonem 10 až 45°. Každý díl, který není připojen mezi dva pevně fixované díly (např. trubka mezi kolenem s přírubou a trubkou do zdi), musí být uchycen tak, aby nemohlo dojít k jeho uvolnění. Jednotlivé díly určené pro prodloužení se dají zkracovat na potřebnou délku.

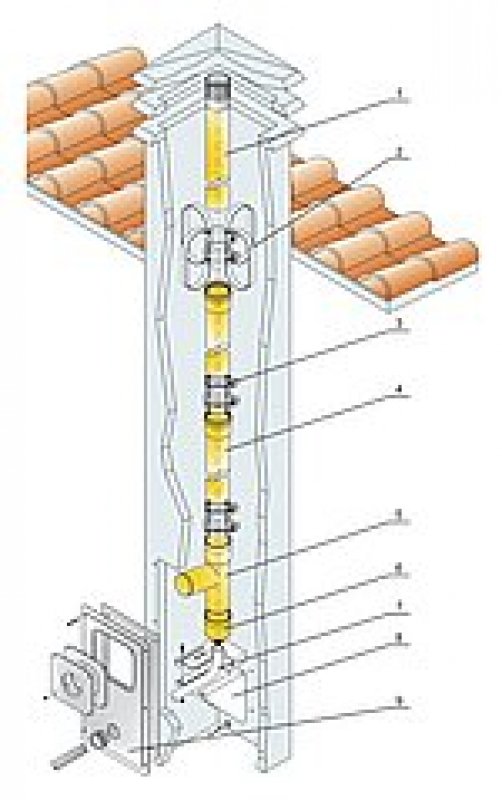

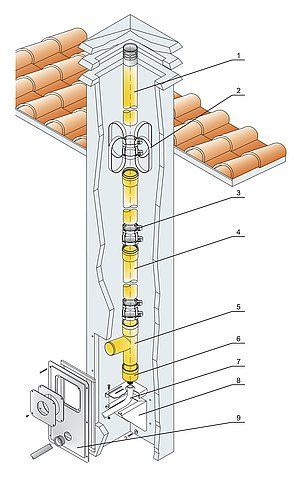

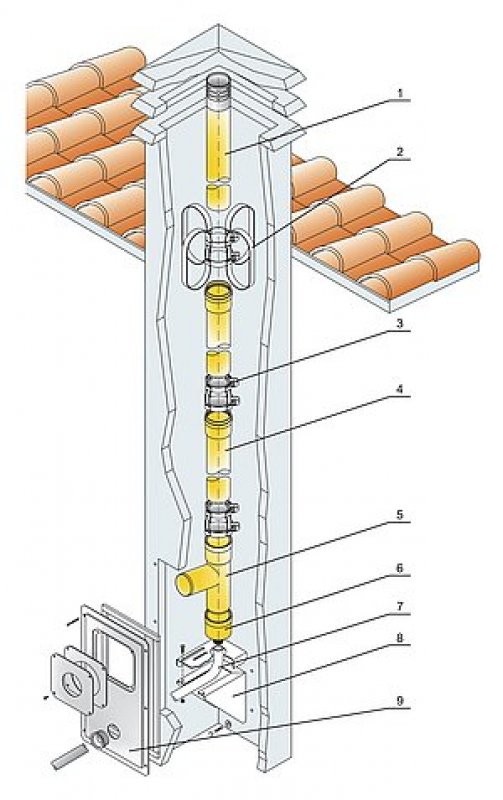

Příklad instalace 2 x 80 výdech komínovým tělesem 1. Trubka 80,l = 1000 výdušná PP 2. Vystřeďovací díl 80 do komína, 3. Spona 80 do komína 4. Prodloužení 80, 5. T-kus 80 PP do komína 6. Víčko pro odvod kondenzátu, 7. Hadice pro odvod kondenzátu 8. Držák do komína pro T-kus, 9. Dvířka komínová pro 80

Dále nabízíme hliníkové odkouření k turbo kotlům v provedení souosém ø 60/100 nebo ø 80/125 a zdvojeném ø 80.

Podle norem a technických pravidel

Montáž systémů se provádí podle příslušných technických norem, technických pravidel TPG, předpisů výrobce kotlů a návodu k montáži.

Odkouření je schváleno dle EN 14471:2005 s CE certifikátem s identifikačním číslem 0063-CPD-7968.
