Komínový prefabrikovaný systém PLEWA PREFA

Komínový systém vychází ze stavebnicové řady komínových systému Classic S, Classic K, Classic 2 a Classic LAS. Vlastní komínové těleso je přímo ve výrobním závodě smontováno a na stavbu dodáno v hotových prefabrikovaných dílech s univerzálním patentovaným spojem, který zajišťuje jednoduchou montáž a funkčnost celého systému.

Komínový systém PLEWA PREFA je tvořen komínovými tvárnicemi jednoprůduchovými nebo dvouprůduchovými, které jsou vyrobeny z liaporbetonu o základním výškovém modulu 330, jež jsou spojeny stavebním lepidlem a v rozích armovány ocelovou žebírkovou výztuží. Komín je vložkován tenkostěnnými keramickými rourami (glazovanými či neglazovanými) čtvercového půdorysu opatřenými kompaktní tepelnou izolací s mřížkou ze skelných vláken. Komín je ukončen standardně betonovou krycí deskou, na vyžádání je dodávána ocelová krycí deska.

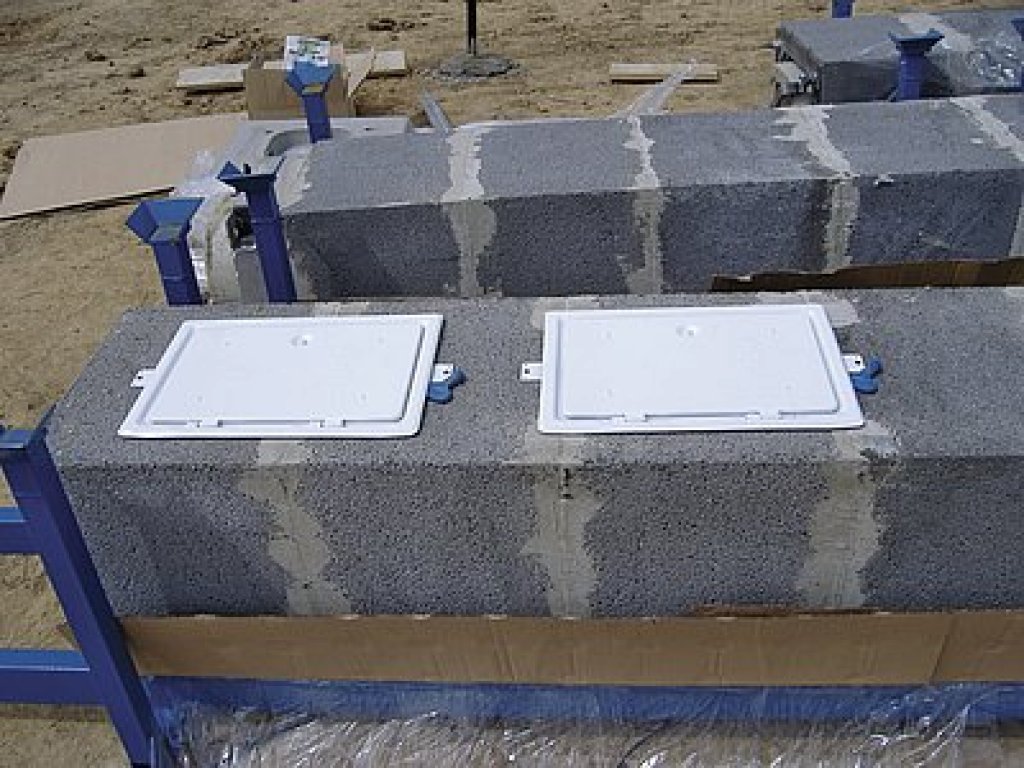

Pro vlastní výrobu komínového tělesa dle požadavku investora je v rámci objednávky nutné specifikovat způsob řešení odvodu kondenzátu (do boku, do plastové nádoby, bez odvodu), výšku a umístění čistícího a vybíracího dílu, výšku a umístění T-kusu a celkovou výšku komínového tělesa. Zákazník si muže též zadat způsob úpravy nadstřešní části komínového tělesa (omítka, obklad obkladovými pásky atd.). Vyrobené komínové těleso je následně dodáno přímo na místo stavby ve speciálních kovových přepravkách a pomocí jeřábu smontováno (jeřáb na stavbě zajišťuje odběratel).

Kompletní systém dle požadavků

Komínový systém PLEWA PREFA je dodáván jako komplet dle výše uvedených požadavků a specifikace zákazníka. Součástí dodávky komínového tělesa je identifikační štítek komínu a certifikáty výrobku. Na vyžádání zajistí výrobce též revizní zprávu dodaného komínového tělesa. K výhodám tohoto komínového systému patří:

• geometrická přesnost, minimální nasákavost, mrazuvzdornost,
• funkční bezpečnost,
• kompletní certifikovaný systém systémový komín,
• patentovaný spojovací díl,
• rychlá montáž (8 m komínu cca 1,5 hod.),
• doprava po celé ČR i EU,
• bezplatný poradenský servis (zpracování cenové nabídky a technický návrh komínového tělesa, školicí programy pro stavební firmy),
• zaškolení pracovníků odběratele při montáži prvního PREFA komínu zdarma,
• technické zázemí velkého výrobce komínové techniky v ČR,
• zajímavá cena.

Popis montáže

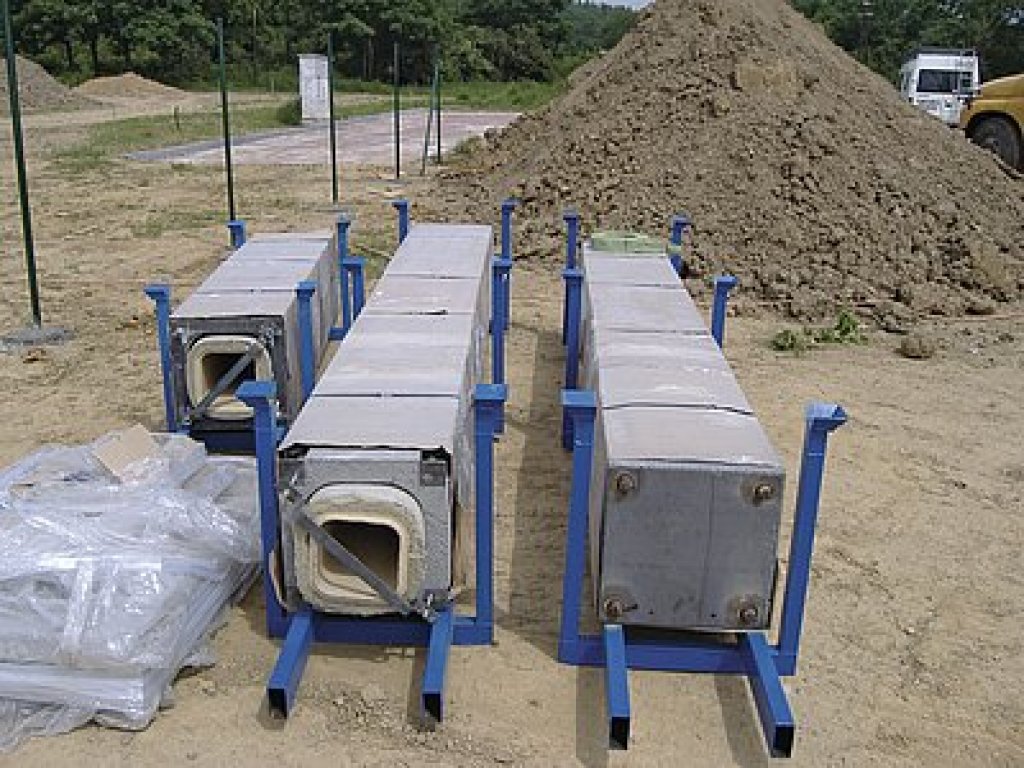

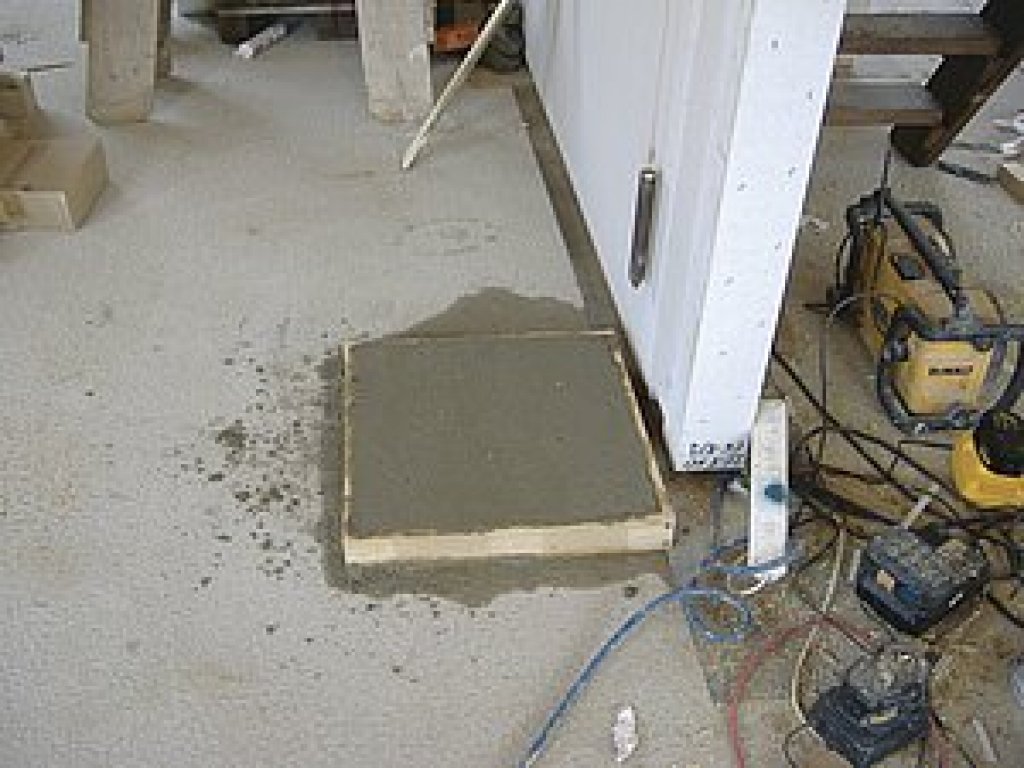

Dle zadání odběratele je komínové těleso vyrobeno a v jednotlivých montážních dílech dodáno na stavbu v kovových (či jednoduchých dřevěných) paletách. Před zahájením vlastní montáže je nutné odběratelem min. 24 hod. před vlastní montáží vybetonovat pod patou komínového tělesa betonový základek.

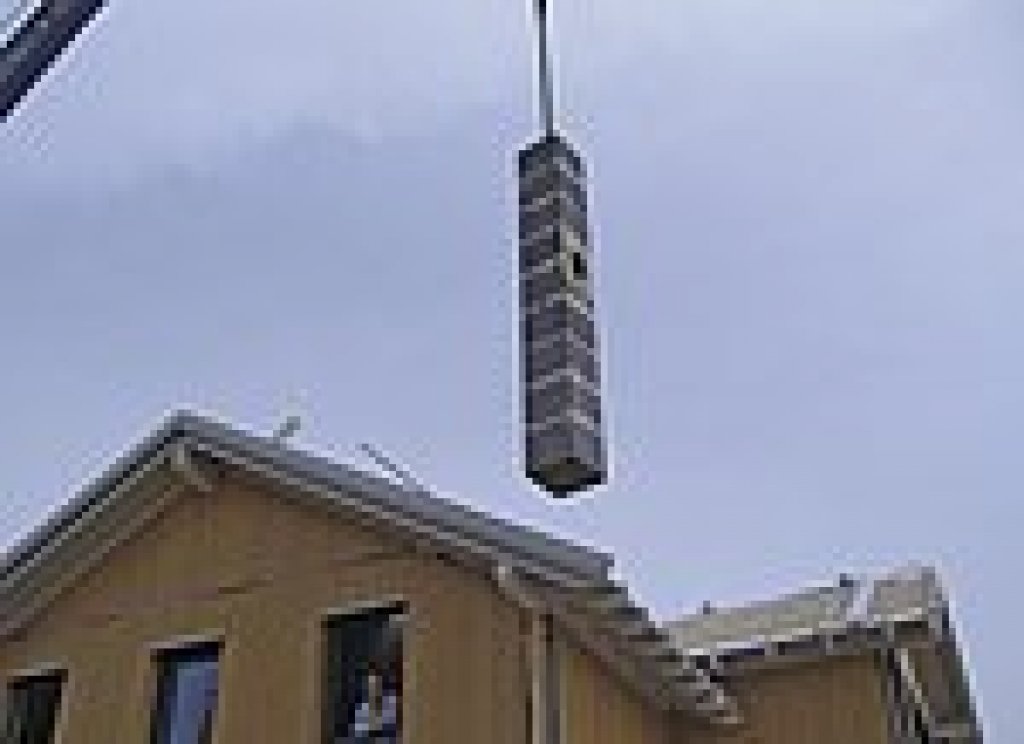

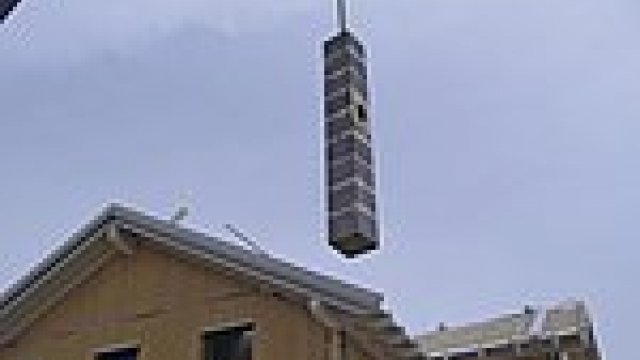

Pomocí speciálního kovového závěsného mechanizmu (součástí dodávky) zavěsíme první komínový díl na jeřáb a ten osadíme na připravené místo ve stavbě. Komín je armován, spodní kotevní šrouby prvního dílu vlastní vahou komínového dílu osadíme do připraveného betonového základku. Komínové těleso je nutné dilatovat od nehořlavých konstrukcí min. 20 mm, od spalných konstrukcí 50 mm. Po osazení prvního dílu z horní části komína sejmeme montážní přípravek a na tvárnice naneseme dodané lepidlo, podobným způsobem naneseme i tmel na keramickou vložku.

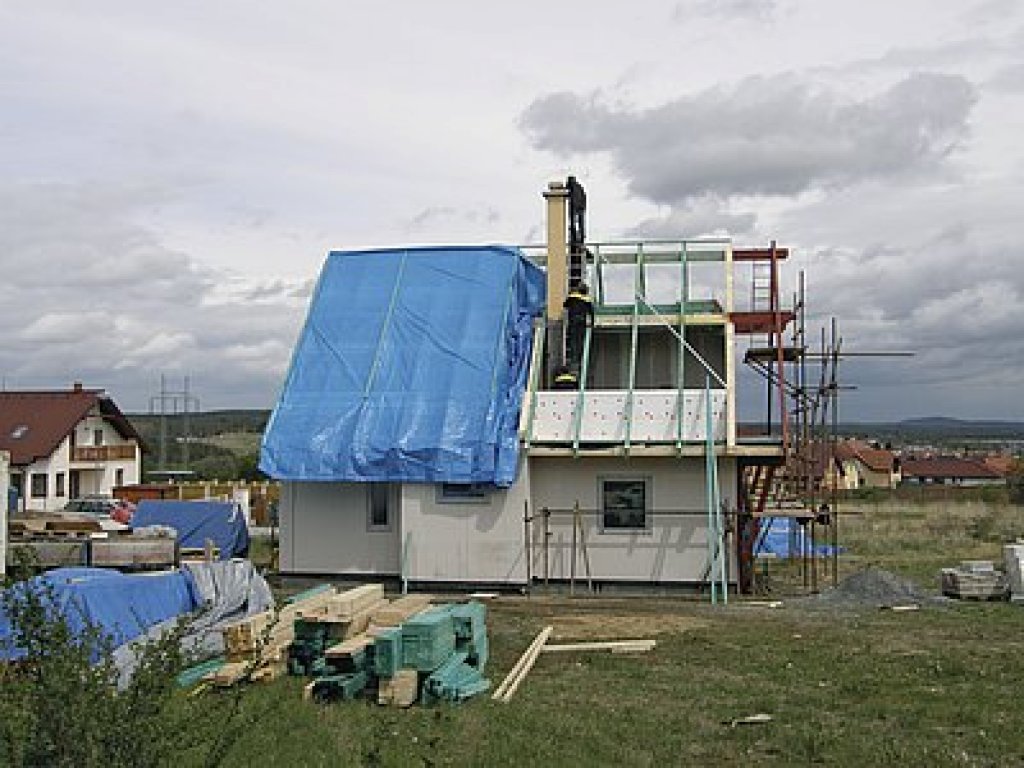

Následuje montáž druhého komínového dílu, který je ve spodní části opatřen speciálním patentovaným propojovacím dílem. Propojovací díl je nasazen na spodní závitové tyče a po dosednutí dílu je sešroubován kovovými matkami. Stejným způsobem postupujeme i u třetího dílu. Následuje montáž komínové hlavy a montáž ocelového kotvení ke krovu. Dle požadavku investora je z výroby dodána i požadovaná nadstřešní úprava komínového tělesa (strukturovaná či hladká omítka, obklad pohledovými pásky atd.). Postup je demonstrován v obrazové příloze.

Obr. 5: Osazení prvního dílu komínu PLEWA PREFA (obrázek již není k dispozici)

Obr. 6: Osazení prvního dílu komínu PLEWA PREFA (obrázek již není k dispozici)

Obr. 7: Nanesení malty před uložením druhého dílu (obrázek není k dispozici)

Obr. 8: Montáž druhého dílu komínu PLEWA PREFA (obrázek není k dispozici)

Obr. 9: Spojení 2 kusů PREFA komínu (obrázek není k dispozici)

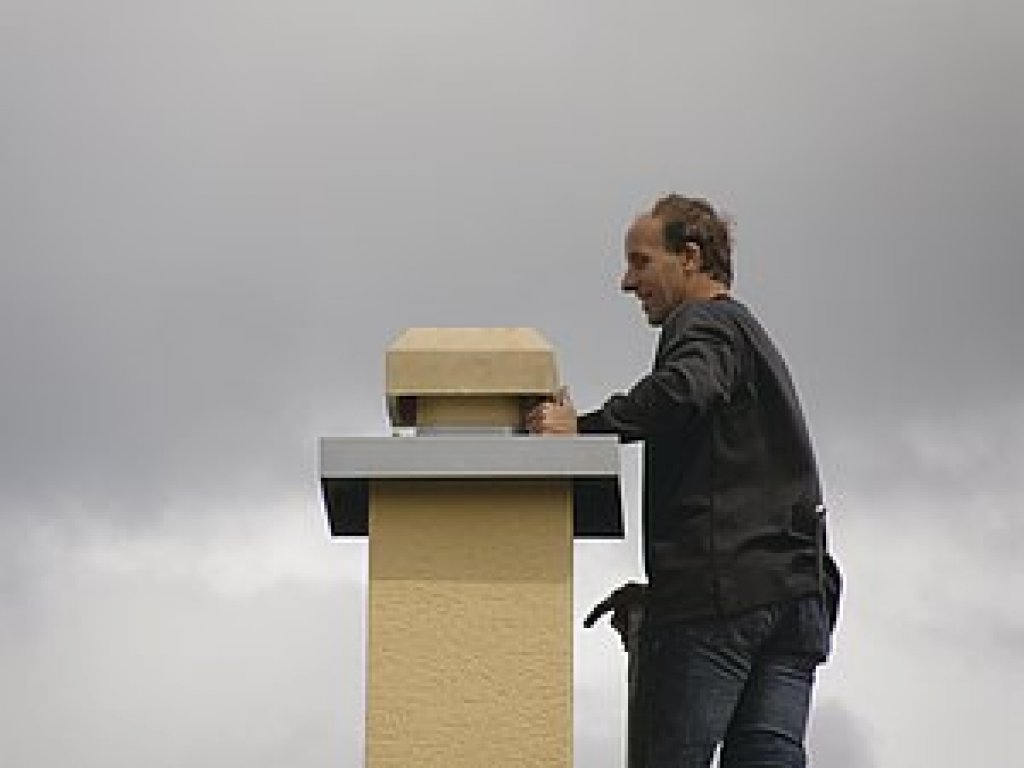

Obr. 10: Montáž komínové hlavy (obrázek není k dispozici)

Obr. 11: Montážní závěsy (obrázek není k dispozici)

Obr. 12: Montáž ocelového kotvení ke krovu (obrázek není k dispozici)
