Nízkoenergetické stavění se systémem HELUZ
Stále rostoucí ceny energií zvyšují zájem veřejnosti o energeticky úsporné a nízkoenergetické bydlení. Společnost HELUZ cihlářský průmysl v.o.s. vychází vstříc požadavkům na snižování nákladů na vytápění objektů a vyrábí superizolační cihelné bloky, které jsou i bez dodatečného zateplování vhodné pro obvodové zdivo energeticky úsporných a nízkoenergetických domů.
Rozdělení objektů z hlediska tepelně-izolačních vlastností se doposud posuzovalo podle roční spotřeby energie na vytápění vzhledem k užitné ploše objektu (kWh/m2) za rok.
Již od 1. ledna 2009 by měl být při prokazování technických požadavků na výstavbu (dle zák. č. 177/2006 Sb., který mění zákon 406/2000 Sb. o hospodaření energií), vyžadován tzv. průkaz energetické náročnosti budov zpracovaný dle vyhlášky č. 148/2007 Sb. o energetické náročnosti budov, který zohledňuje požadavek směrnice 91/2002/EK. Průkaz energetické náročnosti budov bude obdobný průkazu energetické náročnosti elektrospotřebičů, kde budou třídy A (velmi úsporná), B, C ... až G (mimořádně nehospodárná).
| Zařazení budov do tříd | A mimořádně úsporná | B úsporná | C vyhovující | D nevyhovující | E nehospodárná | F velmi nehospodárná | G mimořádně nehospodárná |
| Měrná spotřeba energie RD v kWh/m2 za rok | < 51 | 51 -97 | 98–142 | 143–191 | 192–240 | 241–286 | > 286 |
Tab. 1: Rozdělení rodinných domů do tříd podle měrné spotřeby energie v kWh/m2 za rok
Spotřeba energie celého objektu
Hlavní a zásadní změna při výpočtu energetické náročnosti a zařazení objektu do tříd je dána tím, že se neuvažuje pouze s roční spotřebou energie na vytápění, ale s celkovou spotřebou energie pro celý objekt (tzn. energie na větrání, chlazení, ohřev TUV, osvětlení a ostatní domácí elektrospotřebiče). Z toho vyplývá, že u stavebního materiálu pro obvodové konstrukce se nelze zaměřit pouze na tepelněizolační vlastnosti, ale neméně důležitá je také akumulace.
U novostaveb bude možné zařadit objekty pouze do třídy A až C a z tepelnětechnického hlediska jsou jim přiřazeny požadavky na součinitele prostupu tepla u těžké obvodové konstrukce (viz tabulka 2).
| třída A velmi úsporné (pasivní domy) | U 0,11 W/m2K |
| třída B úsporné (nízkoenergetické domy) | 0,11 < U 0,23 W/m2K |
| třída C1 vyhovující doporučené úrovni (energeticky úsporné domy) | 0,23 < U 0,29 W/m2K |
| třída C2 vyhovující požadované úrovni (obvyklá novostavba) | 0,29 < U 0,38 W/m2K |
Tab. 2: Požadavky na součinitele prostupu tepla pro těžké obvodové konstrukce u novostaveb
Superizolační cihelné bloky

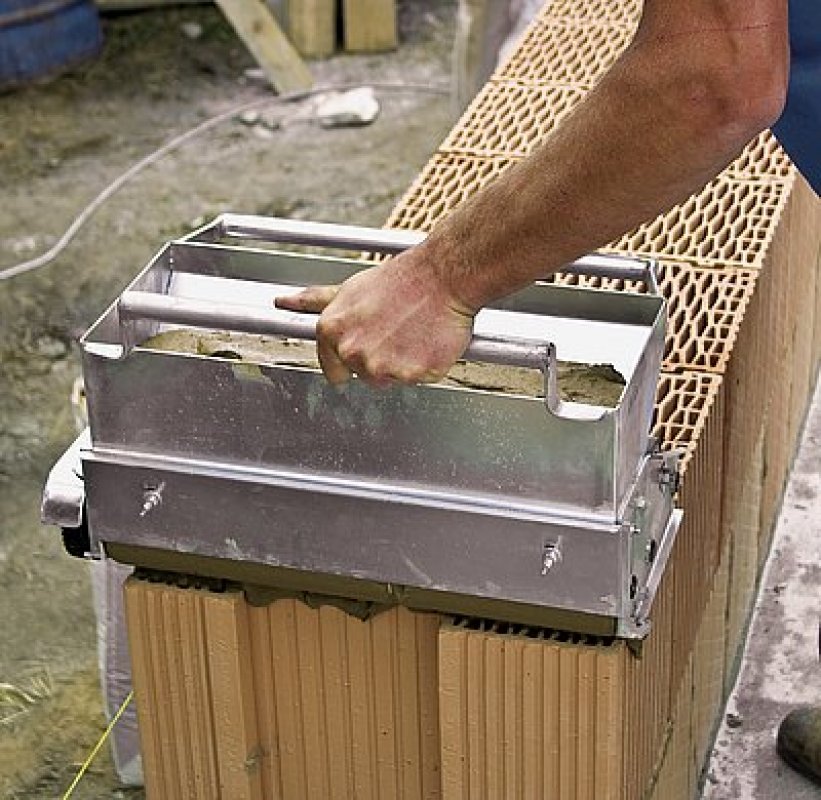

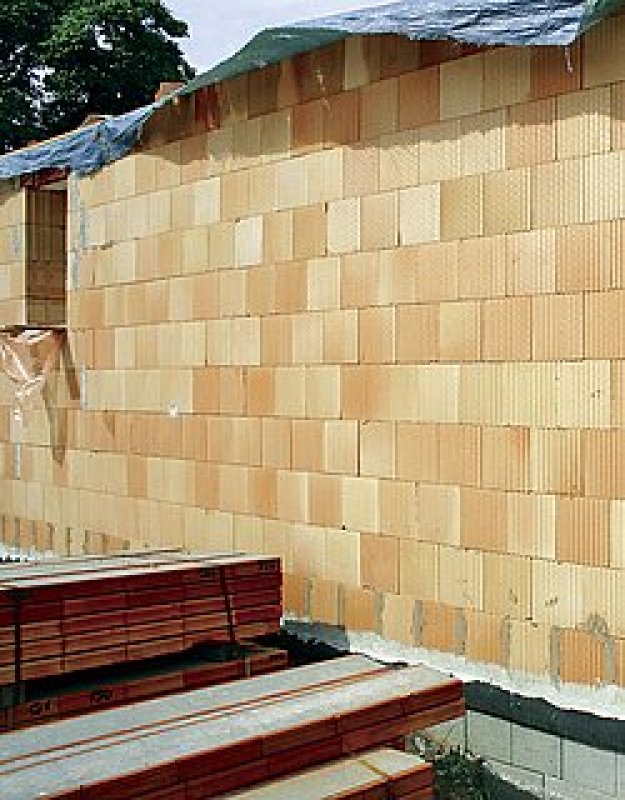

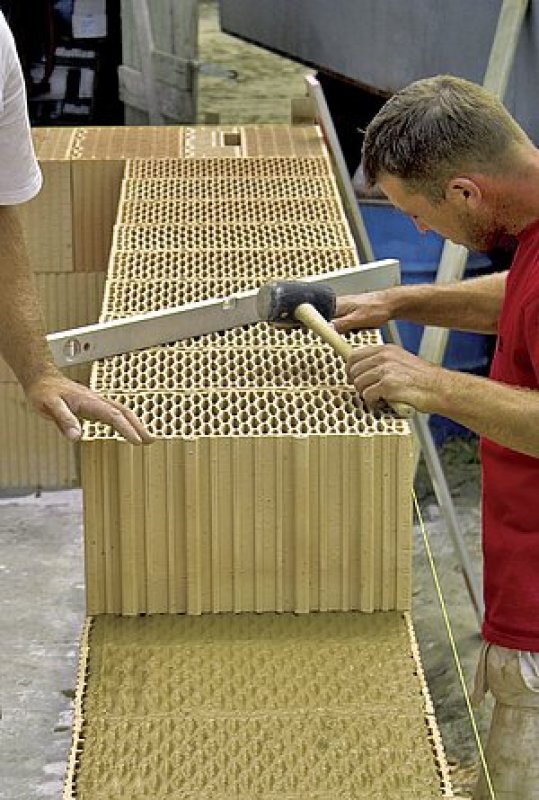

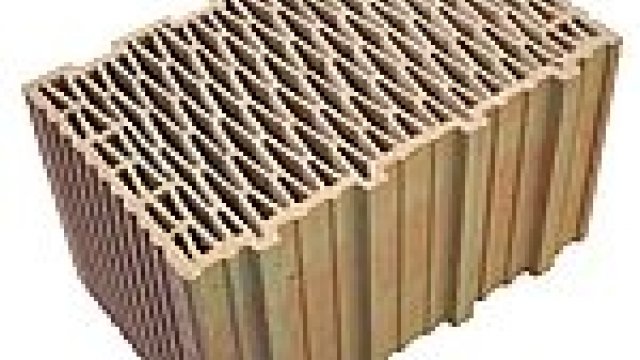

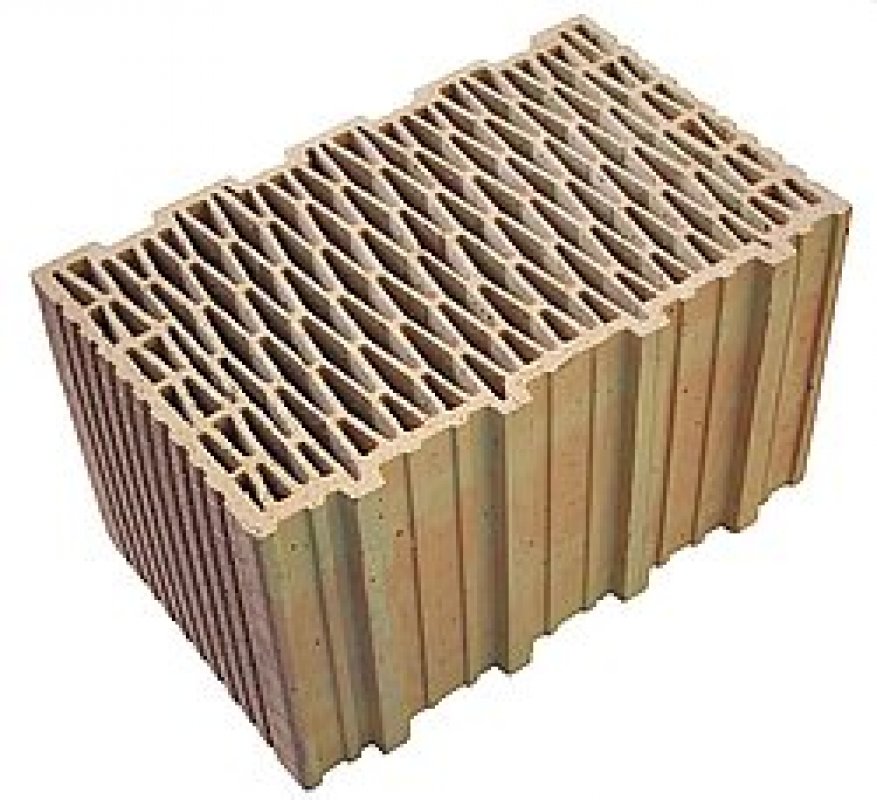

Pro jednovrstvé obvodové zdivo staveb, které splňují požadavky pro nízkoenergetické bydlení, nabízí společnost HELUZ cihelné bloky Supertherm STI pro klasické zdění na tepelněizolační maltu a broušené cihly Supertherm STI SB pro zdění na tenkou spáru. Podrobné informace o superizolačních cihelných blocích naleznete v časopise Stavebnictví a interiér č. 12/2007, str. 14–15, http://www.stavebnictvi3000.cz/c2461 a časopise Stavebnictví a interiér č. 3/2006, str. 20–21, http://www.stavebnictvi3000.cz/c1830 .
Další zlepšení parametrů

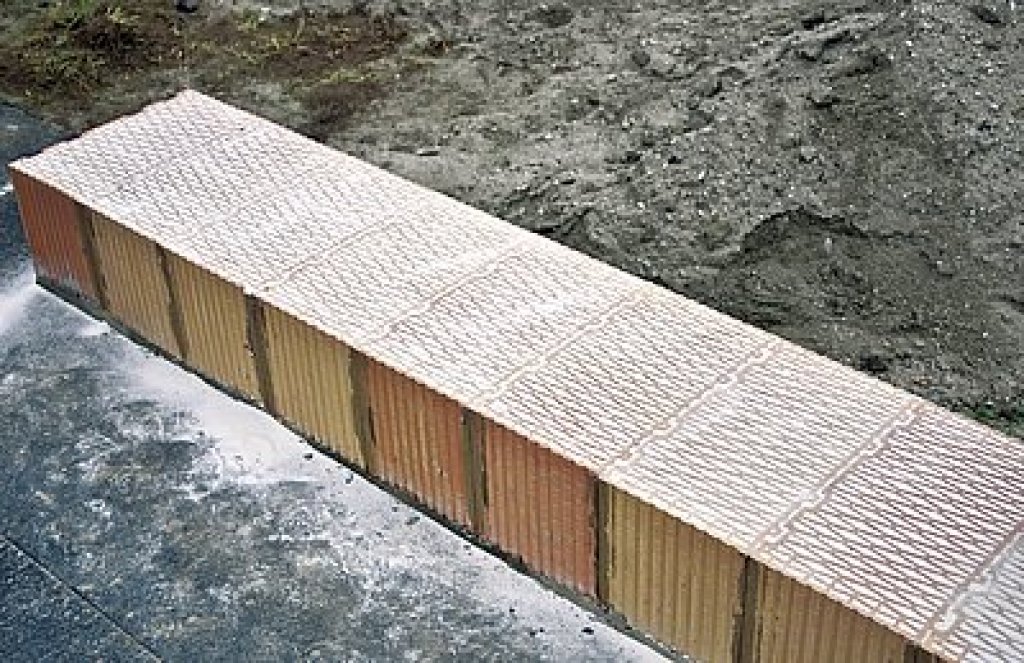

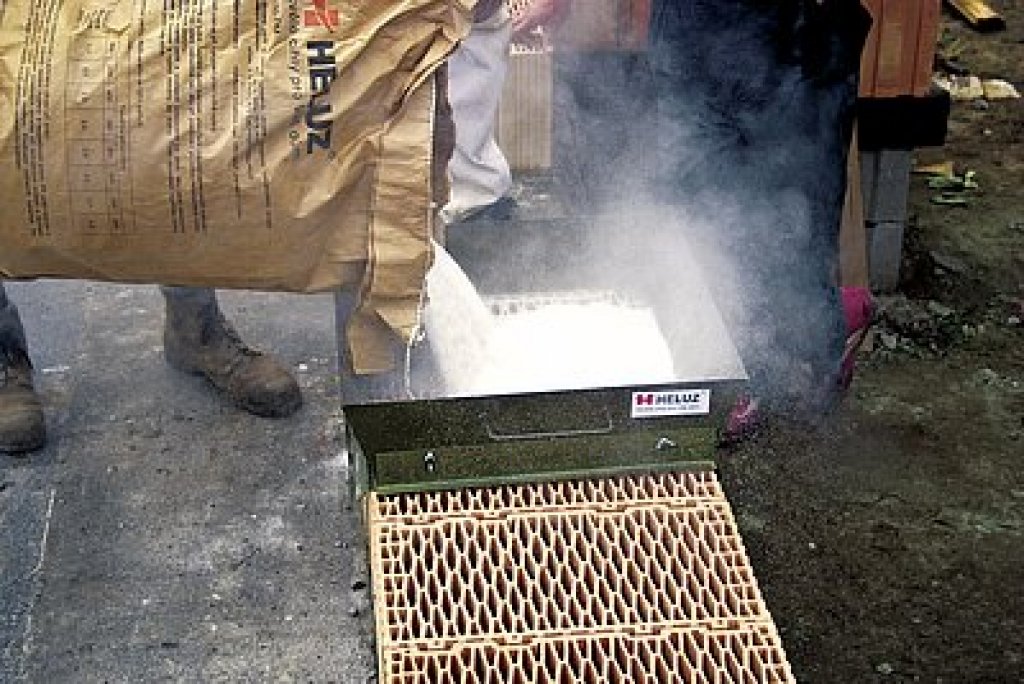

Je třeba si uvědomit, že použití kvalitního materiálu nám samo o sobě ještě nezaručí výslednou kvalitu hrubé stavby. Velkou pozornost musíme věnovat řešení detailů, dále kvalitnímu provedení a dodržení technologických postupů doporučovaných výrobcem. Z důvodu vylepšení tepelněizolačních vlastností první vrstvy zdiva na betonovém základu, kde dochází k tepelným ztrátám ze zdiva, doporučuje společnost Heluz vyplnit dutiny v cihelných tvarovkách tepelněizolačním materiálem – expandovaným hydrofobizovaným perlitem. Tvarovka získá až 5× lepší tepelněizolační vlastnosti ve svislém směru. Toto řešení je účinný, rychlý, jednoduchý a finančně nenáročný způsob jak snížit tepelné ztráty ze zdiva do betonového základu. Aby byly zachovány mimořádné tepelněizolační parametry obvodového zdiva z cihel HELUZ Supertherm STI, byla dořešena i nejkritičtější místa, tj. vazby rohů, ostění oken a dveří zkonstruováním doplňků – cihel krajových (K), krajových polovičních (K-1/2), rohových (R) a nízkých (N) v kvalitě STI a to jak pro klasické zdění tak i v broušeném provedení pro zdění na tenkou spáru. Cihly krajové a krajové poloviční jsou opatřeny kapsou pro vložení izolantu – extrudovaného polystyrénu, který plynule navazuje na tepelnou izolaci překladu. Tím se zabrání vzniku tepelných mostů kolem rámů tvorových výplní.
| Supertherm STI na tepelněizolační maltu | ||
| stěna z cihel | U (W/m2K) | R (m2K/W) |
| 49 STI | 0,20 | 4,96 |
| 44 STI | 0,22 | 4,47 |
| 40 STI | 0,23 | 4,09 |
| Supertherm STI SB C (broušené) na celoplošnou tenkovrstvou maltu | ||
| 49 STI SB C | 0,19 | 5,12 |
| 44 STI SB C | 0,21 | 4,62 |
| 40 STI SB C | 0,23 | 4,22 |
Tab. 3: Hodnoty součinitele prostupu tepla a tepelného odporu zdiva z cihelných bloků HELUZ Supertherm vhodného pro nízkoenergetické domy Hodnoty U (R) uvedené v tabulce jsou pro zdivo s vnější tepelněizolační omítkou HELUZ Supertherm TO tl. 30 mm ( 0,15 W/mK) + 5 mm omítky štukové a vnitřní VC omítkou tl. 10 mm při praktické hmotnostní vlhkosti zdiva 1 %.
Příručka pro projektanty a stavebníky
Společnost Heluz cihlářský průmysl v.o.s. také připravila pro projektanty a stavebníky obsáhlou příručku názvem Tepelnětechnické vlastnosti konstrukcí z komplexního cihelného systému Heluz z hlediska zimního období – vyhodnocení typických tepelných mostů.
V příručce je zpracováno celkem 405 typových detailů. Jedná se o 45 druhů detailů stavebních konstrukcí pro 9 variant zdiva Supertherm, které jsou řešeny tak, aby splňovaly požadavky příslušných norem, aby byly skutečně realizovatelné, stavebně jednoduše proveditelné a přitom respektovaly pokud možno minimalizaci tepelných mostů. U všech variant je spočítán tepelný tok a povrchová teplota. Detaily jsou schématicky zakresleny, graficky je znázorněn průběh teploty konstrukcí a tepelnětechnické parametry jsou shrnuty v tabulce.
Příručka vznikla proto, aby poskytovala informace o vlastnostech cihelného zdiva HELUZ Supertherm a zároveň pomáhala při řešení problematických detailů u staveb splňujících současné požadavky na komfort bydlení s ohledem na snahu o co nejvyšší úsporu energií na vytápění.
Cihelné zdivo dobře izoluje, akumuluje teplo, má dobré akustické vlastnosti a bezproblémově zvládá kolísání vlhkosti vzduchu (dům může „dýchat”) a tím přispívá k vytvoření zdravého vnitřního klima v objektech. Cihla, to je tradice a kvalita prověřená časem. Stavební materiál s optimální kombinací všech důležitých vlastností, který díky novým technologiím výroby a technologiím zdění splňuje vysoké požadavky kladené na něj v dnešní moderní době.
