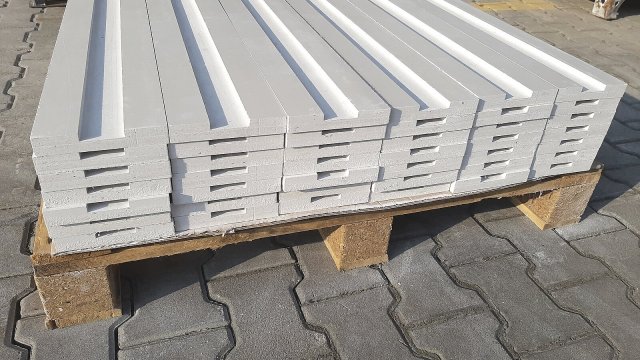

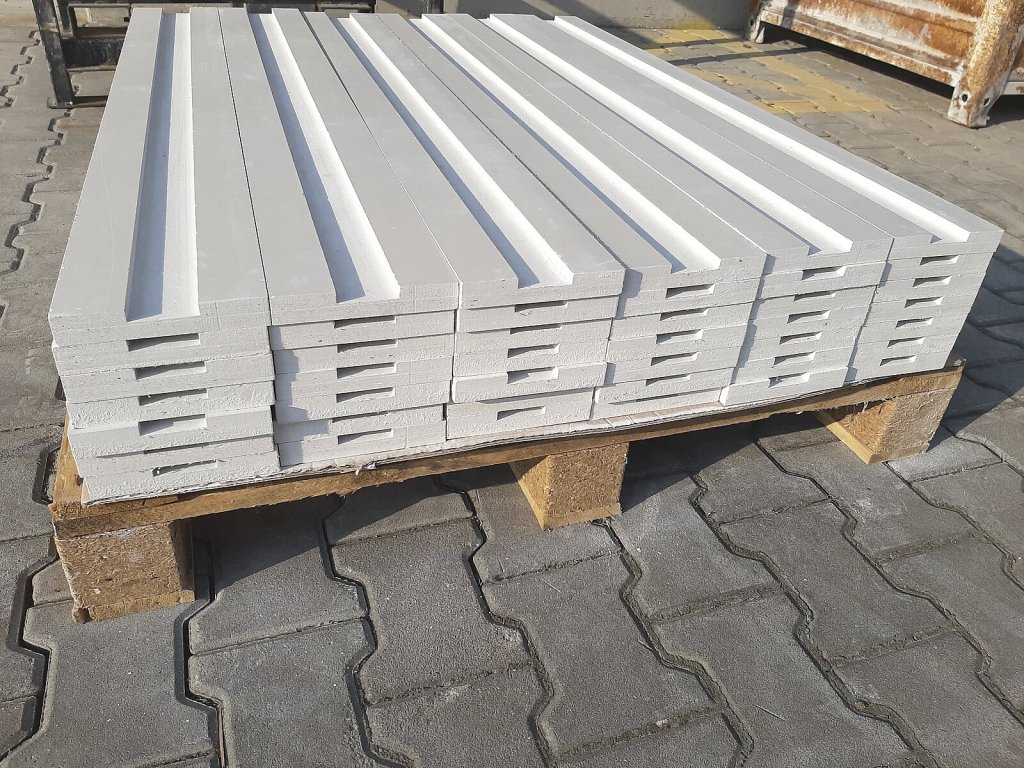

Přířezy připravené k expedici.

Požární ochrana kabelových tras vedených po povrchu

Často se stává, že již existující, případně i nová elektroinstalace je z různých důvodů vedena takzvaně po povrchu. Vyskytne-li se taková trasa kabelů v chráněné únikové cestě (CHÚC), je nutno dodržet normativní požadavek a eliminovat vzniklé požární zatížení takového prostoru.

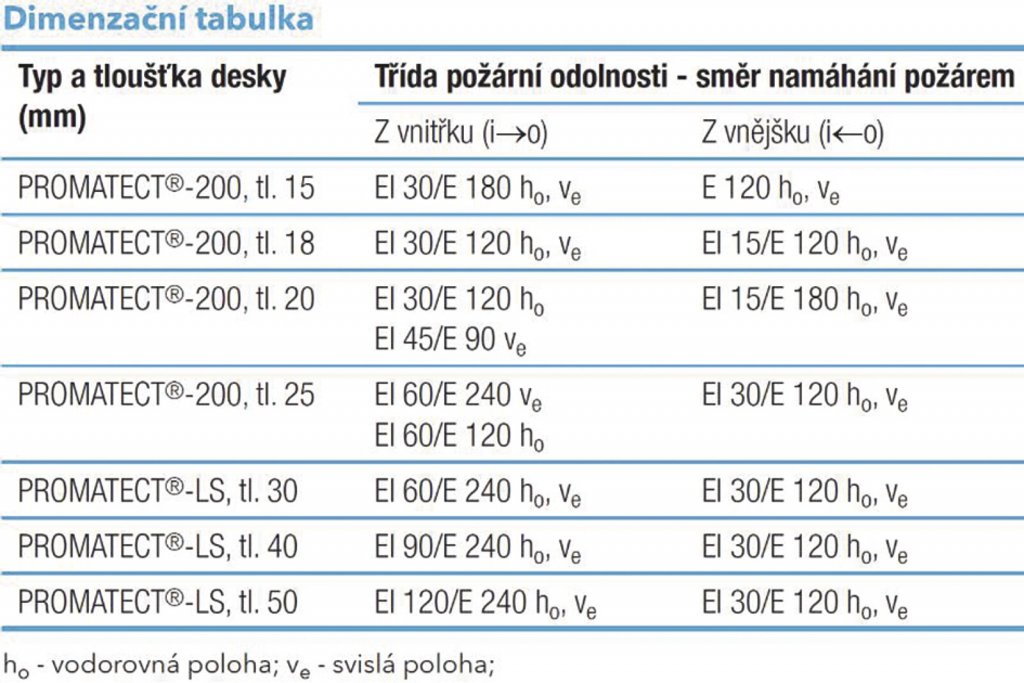

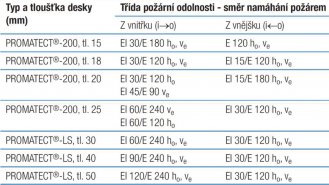

Zjednodušeně řečeno, v CHÚC nesmí být žádné požární zatížení (přesné znění viz ČSN 73 0802, čl. 9.3.3). K tomuto účelu firma Promat nabízí odzkoušené konstrukce instalačních kanálů a šachet z požárně ochranných desek PROMATECT®-200 nebo PROMATECT®-LS. Typ desky a její tloušťku pomůže vybrat dimenzační tabulka uvedená v katalogovém listu 290.20, a to v závislosti na výši požární odolnosti (od EI 15 až do 120, resp. E 240). Dalším důležitým faktorem je směr namáhání požárem, který může být z vnitřku (i→o) nebo z vnějšku (i←o).

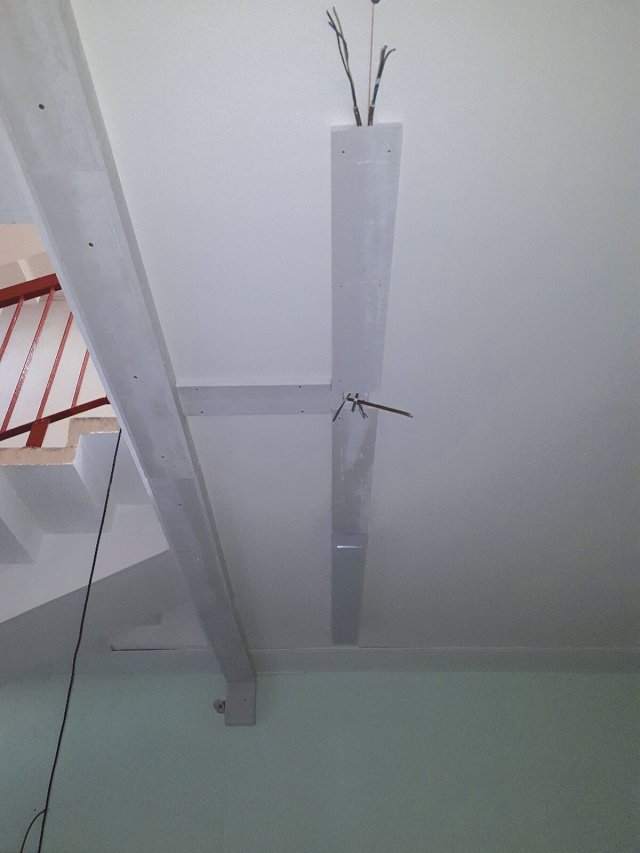

Průběh realizace.

V mnoha případech jde o rozvody velkého množství kabelů umístěných na kabelových lávkách, jindy naopak o jednotlivé kabely či jejich malý svazek vedený po povrchu.

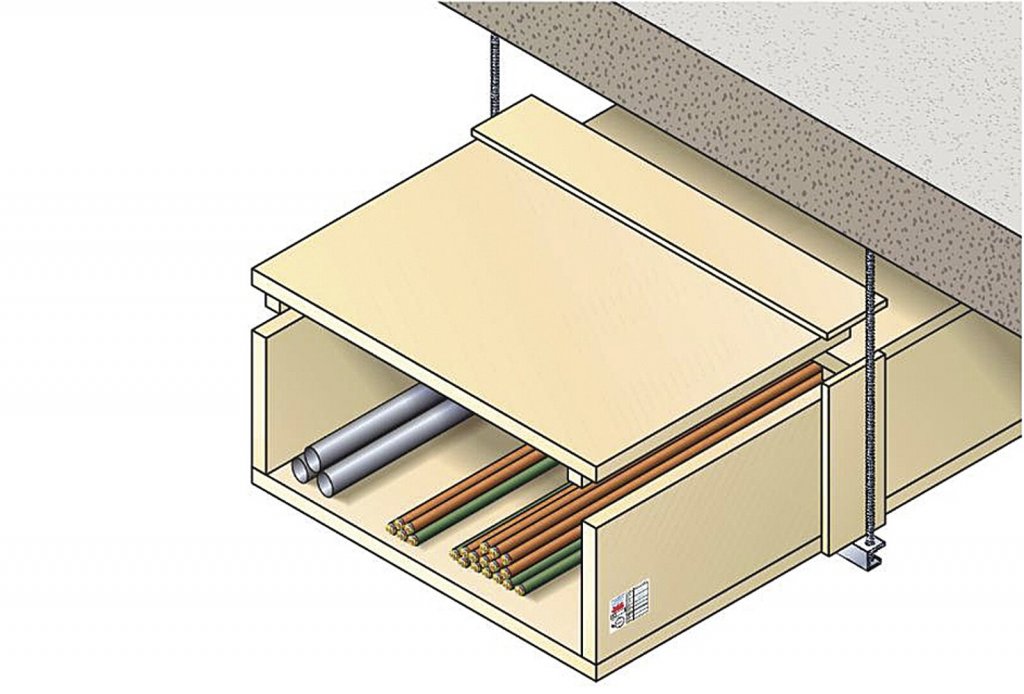

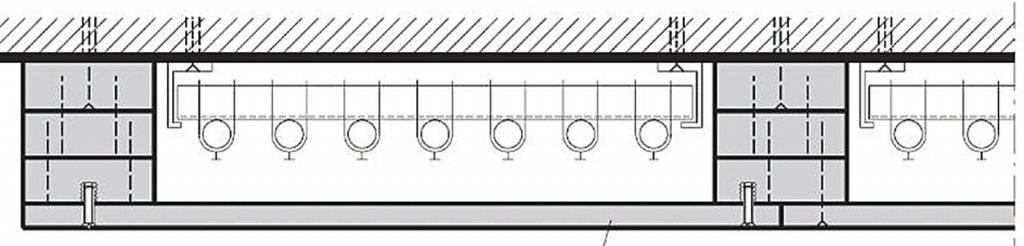

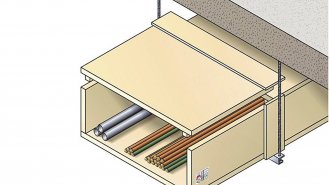

První případ je detailně popsán i graficky znázorněn ve zmíněném katalogovém listu a maximální vnitřní rozměr těchto instalačních kanálů a šachet je 1250 × 1000 mm.

Druhý případ je ochrana jednotlivých kabelů, či jejich malých svazků, vedených například k jednotlivým svítidlům po povrchu stropní konstrukce nebo po povrchu stěny.

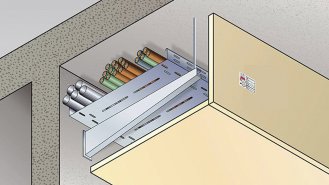

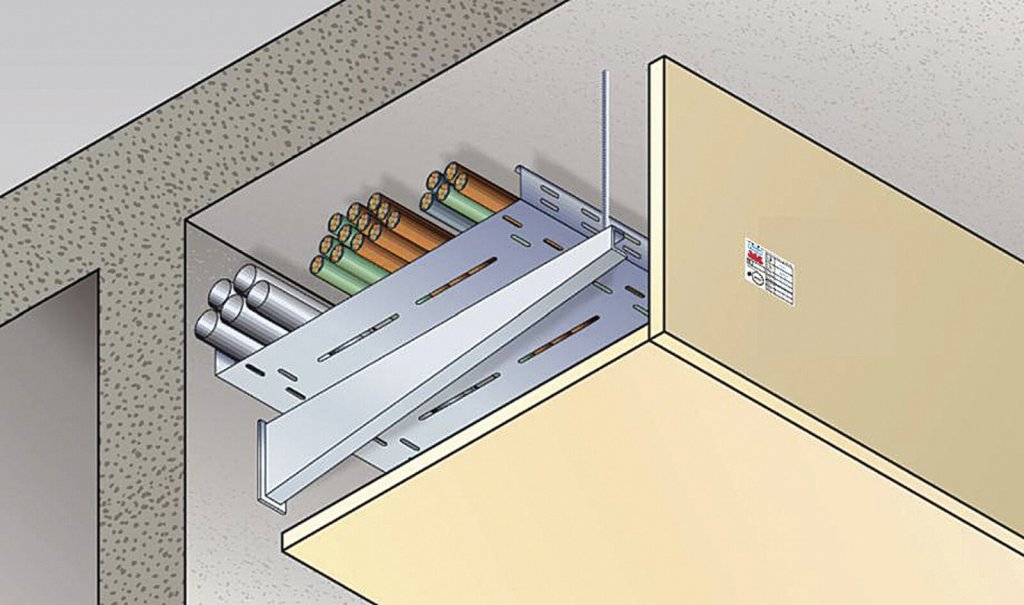

Jednostranné provedení – kabely jsou vedeny po povrchu.

Pro minimalizaci konstrukce „obkladu” kabelů umíme – díky našemu dobře vybavenému zázemí – pomocí CNC stroje na míru vyrobit „kryty” těchto kabelů. Výroba spočívá ve vyfrézování potřebné drážky v přířezech z desek PROMATECT®-200 nebo PROMATECT®-LS.

Při realizaci konkrétní zakázky, kdy byl požadavek na požární odolnost El 30 (z vnitřní strany) a šlo o zakrytí malého počtu kabelů s průměry do 10 mm, bylo na míru „ušito” technické řešení:

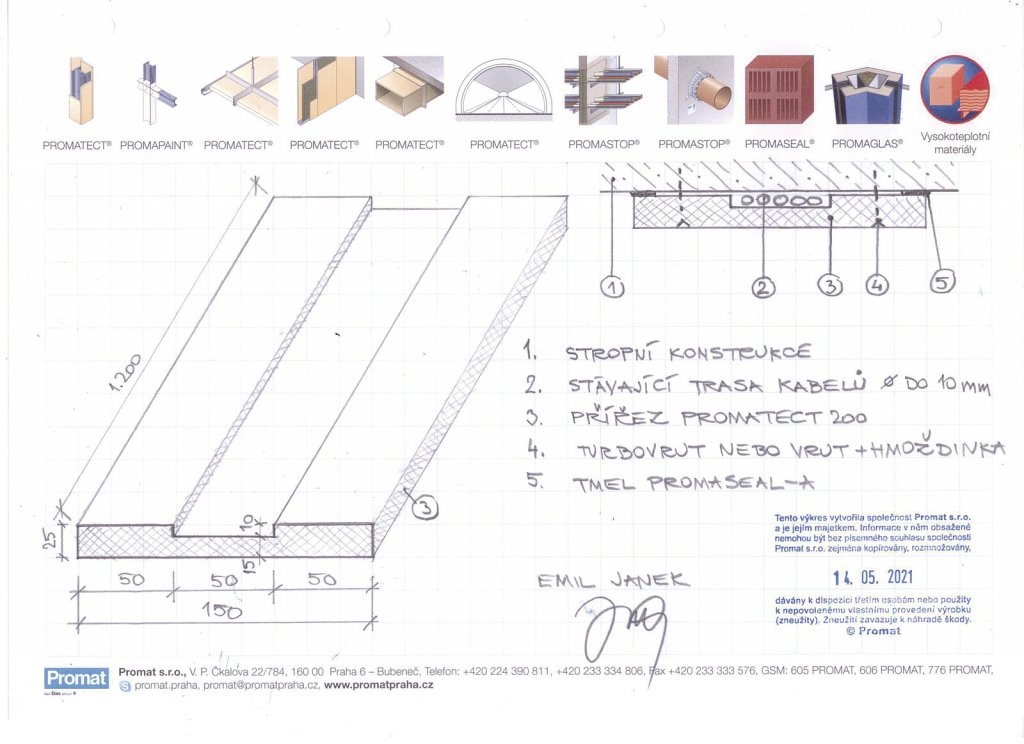

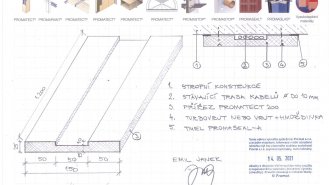

Pro dodržení potřebné tloušťky, která je pro požární odolnost EI 30 15 mm, bylo třeba zvolit desku o tloušťce 25 mm, v níž se vyfrézovala drážka hluboká 10 mm. S ohledem na kotvení byla šířka tohoto „krytu” 150 mm (50 mm široká drážka pro uložení kabelů a po obou stranách zbylo 50 mm pro kotvení). Spáry po celé délce byly kvůli nerovnosti podkladu vyplněny požárně ochranným tmelem PROMASEAL®-A. Přikládáme fotografie samotných přířezů i provedené ochrany z realizace.

Řešíte-li podobnou situaci, například i v kombinaci s požadavkem požární ochrany rozvaděče, neváhejte se na nás obrátit. Rádi Vám nabídneme řešení „šité” na míru.

Fotogalerie

— kontakty —

Promat s. r. o.

E: promat.praha@etexgroup.com   T: +420 224 390 811
WWW: www.promatpraha.cz

Autor: Emil Janek
Foto: archiv Promat s. r. o
